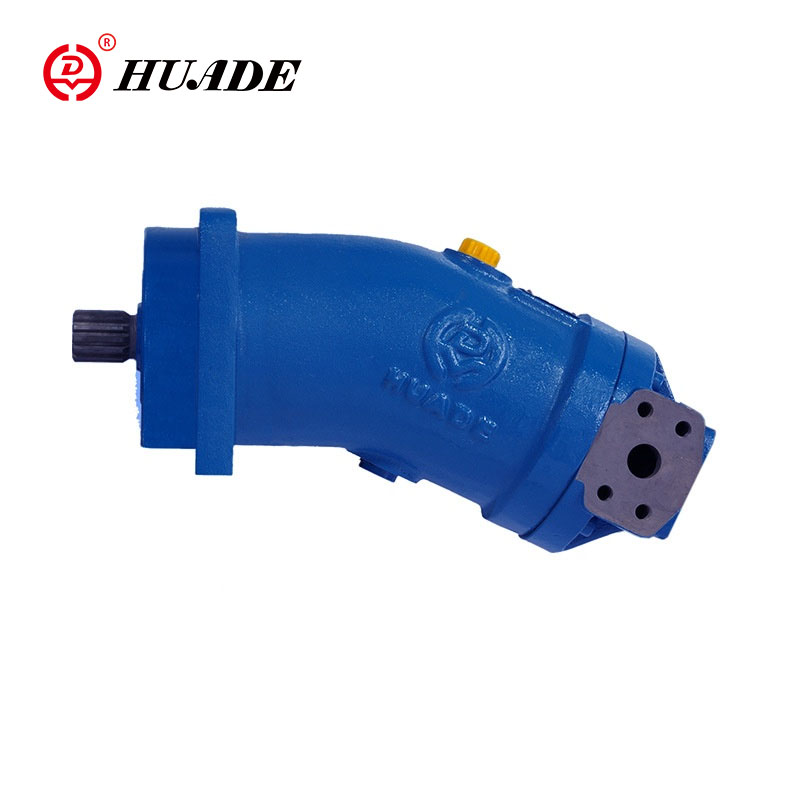

Осьовий поршневий фіксований насос/двигун A2F

Фіксовий насос для осьового поршня/двигун A2F A2F може використовуватися як насос двигуна в гідростатичних драйверах, у відкритому або закритому ланцюзі. Це осьова поршнева одиниця зігнутої осі з фіксованим переміщенням. Якщо він працює як насос, потік насоса A2F пропорційний швидкості приводу та переміщенню. Якщо він працює як двигун, вихідна швидкість двигуна A2F пропорційна об'єму проколу і обернено пропорційна переміщенням. Вихідний крутний момент збільшується при падінні тиску між високими та низькими сторонами тиску.

Параметр продукту осьового поршневого фіксованого насоса/двигуна A2F

• Розмір: 10-500
• Піковий тиск: до 40 мпА
• Схема: для відкритого або закритого контуру.
• Дизайн: осьовий конічний поршень, зігнута вісь Дизайн

▶Робочий тиск на вході

◆Накачувати

Мінімальний тиск у портах a або b

P_абс------ 0,08MA

У закритих ланцюгах тиск подачі повинен бути від 0,2 мпА та 0,6 мпА, залежно від швидкості насоса та гідравлічної рідини в'язкості

◆Двигун

Тиск у порту a або b

Номінальний тиск PN = 35mPA

Піковий тиск P_{максимум}= 40mpa

Сума тиску в портах A і B не повинна перевищувати 70 мПа (індивідуальний тиск на будь -якому боці макс. 40mpa)

▶Випускний робочий тиск

◆Накачувати

Номінальний тиск --- P_N= 35 мпА

Піковий тиск ----- P_{максимум}= 40mpa

Тиск

▶Максимально допустимий тиск справи (на порту t)

PABS ---- 0,2 мПа

▶ Діапазон температури масла

t_хв---- -25 ℃

t_{максимум}--- +80 ℃

▶ Діапазон в'язкості

V_хв---- (для коротких періодів) 10 мм²/с

V_{максимум}--- (на короткі періоди) 1000 мм²/с

▶ Оптимальна операційна в'язкість

V_{обернути}--- 16-36 мм²/с

Функція продукту та застосування осьового поршневого фіксованого насоса/двигуна A2F

Особливості

▶ Високопродуктивна ротаційна група з добре підтвердженою сферичною зоною контролю з перевагами: егоцентрична низька периферійна швидкість, висока ефективність.

▶ Надійні котячі підшипники переживають тривалий термін служби.

▶ Дискутна вал, здатний прийняти радіальне навантаження.

▶ Монтажний фланець ISO, рівномірний для фіксованого переміщення.

▶ Насоси/двигуни та змінні двигуни від розміру 55.

▶ може використовуватися спільно з вогнем-стійкими рідинами.

▶ Покоління низьких шуму.

Застосування

Осьовий поршневий фіксований насос/двигун A2F широко використовується в інженерних машинах, вугільних машинах, сільськогосподарських машинах, металургійному обладнанні, верстатах тощо.
