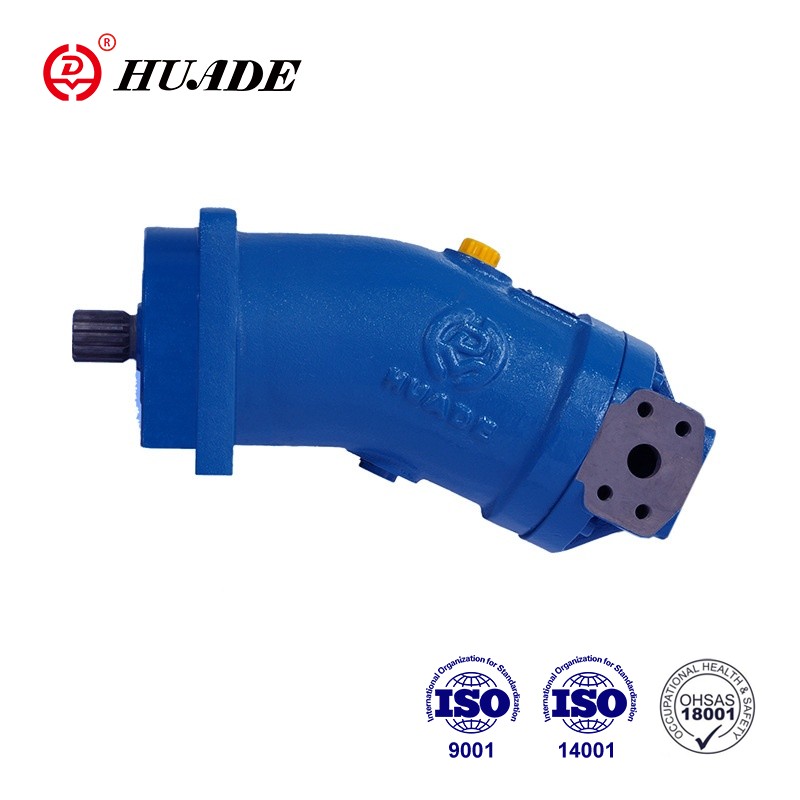

Поршневий двигун A2FE серії 6 із фіксованим робочим об’ємом відіграє важливу роль у промисловому обладнанні. Завдяки високій швидкості, великому крутному моменту та відношенню потужності до ваги, а також високій загальній ефективності, це ідеальний вибір для багатьох промислових установок. Чудові та стабільні робочі характеристики двигуна A2FE роблять його кращим джерелом живлення в багатьох промисловому обладнанні та машинах.
■Ущільнення вала... Допустиме навантаження тиском
☑На термін служби ущільнення валу впливає швидкість аксіально-поршневого блоку та тиск зливу в корпусі (тиск у корпусі).
☑Середній перепад тиску в 2 бар між корпусом і тиском навколишнього середовища не можна довго перевищувати за нормальної робочої температури.
☑Для більш високого перепаду тиску при зниженій швидкості див. схему.
Допускаються короткочасні стрибки тиску (t < 0,1 с) до 10 бар. Термін служби ущільнення вала зменшується зі збільшенням частоти стрибків тиску.
☑Тиск корпусу має бути рівним або вищим за навколишнє
■Напрямок потоку
| Напрямок обертання, дивлячись на приводний вал | Напрямок течії |
| за годинниковою стрілкою (R) | A→B |
| проти годинникової стрілки (L) | B→A |
■ Діапазон швидкості
☑ Без обмеження мінімальної швидкості nmin. Якщо необхідна рівномірність руху, швидкість nmin не повинна бути менше 50 об/хв. Максимальну швидкість див. у таблиці значень.
■ Довговічний підшипник
☑ Розміри 250,355
☑ Для тривалого терміну служби та використання з гідравлічними рідинами HF. Ідентичні зовнішні розміри двигуна зі стандартними підшипниками. Можливе подальше переобладнання на довговічні підшипники.
☑Рекомендовано промивати підшипник і корпус через порт U.
■Порти
| Порти | Порт для | Діаграма |
|
А,Б T |
Робочий порт Зливний порт |
|
особливості:
Двигун HD-A2FE Розміри 28~355 Серія 6
Номінальний тиск 400 бар Максимальний тиск 450 бар
■ Стаціонарний вставний двигун із поворотною групою аксіально-конічного поршня зігнутої осі
конструкції, для гідростатичних приводів у відкритих і закритих контурах.
■ Широка інтеграція в механічну коробку передач завдяки втопленій установці
фланець, розташований в центрі корпусу (надзвичайно економить місце
будівництво)
■ Малі розміри, Високий загальний ККД, Повний блок, готовий до збору та
перевірено, легко встановити, просто підключити до механічної коробки передач, немає
специфікації конфігурації, яких слід дотримуватися під час встановлення
застосування:
Аксіально-поршневий двигун із зігнутою віссю фіксованого робочого об’єму A2FE може використовуватися в будівельній техніці, гідравлічних насосних станціях, бурових установках, вибухових машинах, паперовому обладнанні, дорожній техніці та іншому обладнанні для забезпечення стабільної та надійної підтримки живлення для роботи цього обладнання.
