Уявіть, що ви диригуєте оркестром. Ви не просто говорите музикантам грати «голосно» чи «тише» – ви робите їм тонкі жести руками, які говорять «трохи тихіше», «поступово голосніше» або «тримайте рівну гучність». Гідравлічний пропорційний клапан схожий на провідник для гідравлічної рідини, забезпечуючи плавне керування замість простого «ввімкнення» або «вимкнення».
Для основ почніть зщо таке пропорційний клапан.
Аналогія кав'ярні
Подумайте про пропорційний клапан, як еспресо-машина у вашій улюбленій кав’ярні. Бариста не просто натискає перемикач, щоб отримати ідеальний еспресо – він поступово збільшує тиск, ретельно контролює швидкість потоку та вносить корективи в режимі реального часу залежно від того, як відбувається екстракція кави. Подібним чином пропорційний клапан безперервно регулює своє положення на основі електричного зворотного зв’язку, щоб забезпечити потрібну кількість гідравлічної потужності.
Як працюють гідравлічні пропорційні клапани? Крок за кроком подорож
Давайте простежимо шлях керування від електричного сигналу до точної гідравлічної дії.
[Див. детальне поясненняяк працюють пропорційні клапани.]
1Командний центр (контрольний сигнал)
PLC (програмований логічний контролер) або інша система керування надсилає електричний сигнал - зазвичай 0-10 вольт, 4-20 міліампер або навіть цифрові команди через промислові мережі, такі як CANbus або Ethernet.
2Перекладач (пропорційний соленоїд)
Пропорційний соленоїд клапана діє як транслятор, перетворюючи електричну енергію в механічну силу. На відміну від звичайних соленоїдів, які «під напругою» або «знеструмлені», пропорційні соленоїди створюють силу, яка прямо пропорційна потужності вхідного сигналу.
3Прецизійний двигун (золотник клапана)
Ця механічна сила штовхає золотник клапана - точно оброблений циліндричний компонент - у точне положення. Коли золотник рухається, він відкриває отвори різного розміру (звані портами), які контролюють потік рідини.
4Розумна петля зворотного зв'язку (датчик LVDT)
Удосконалені пропорційні клапани включають LVDT (лінійний змінний диференціальний трансформатор), який постійно контролює положення золотника. Це створює замкнуту систему, яка автоматично коригує зовнішні перешкоди, зміни температури та знос.
Приклад реального світу
Коли оператор екскаватора переміщує джойстик наполовину, пропорційний клапан отримує сигнал 50%. Золотник переміщується в положення, яке пропускає рівно половину максимального потоку до гідравлічного циліндра, що призводить до плавного, контрольованого руху важеля рівно на половині швидкості.
Пропорційний клапан проти сервоклапана та клапана ввімкнення/вимкнення: найкраще порівняння
Розуміння відмінностей між типами клапанів має вирішальне значення для правильного вибору:
| Особливість | Вимикаючий клапан | Пропорційний клапан | Сервоклапан |
|---|---|---|---|
| Тип управління | Двійковий (відкритий/закритий) | Нескінченне позиціонування | Надточне позиціонування |
| Час відгуку | 10-100 мілісекунд | 5-50 мілісекунд | 1-10 мілісекунд |
| Точність | ±5-10% | ±1-3% | ±0,1-0,5% |
| Вартість | 50-500 доларів | 500-5000 доларів | 2 000-20 000 доларів США |
| Типові програми | Просте керування увімкненням/вимкненням | Загальна автоматизація | Високоточні системи |
| Технічне обслуговування | Низький | Середній | Високий |
| Чутливість до забруднення | Низький | Середній | Дуже висока |
| Енергоефективність | Бідний | добре | Чудово |
Коли вибрати кожен тип
Виберіть Вимикаючі клапани, коли:
Достатньо простого керування пуском/зупинкою • Бюджет надзвичайно обмежений • Середовище з високим рівнем забруднення • Ресурси технічного обслуговування обмежені
Виберіть пропорційні клапани, коли:
Вам потрібен регульований контроль швидкості/тиску • Енергоефективність має значення • Важлива плавна робота • Потрібна помірна точність
Виберіть сервоклапани, коли:
Надвисока точність має вирішальне значення • Потрібна дуже швидка реакція • Бюджет дозволяє досягти високої продуктивності • Можна підтримувати чисте середовище
Типи гідравлічних пропорційних клапанів: пошук ідеального варіанту
За функціями: три основні категорії

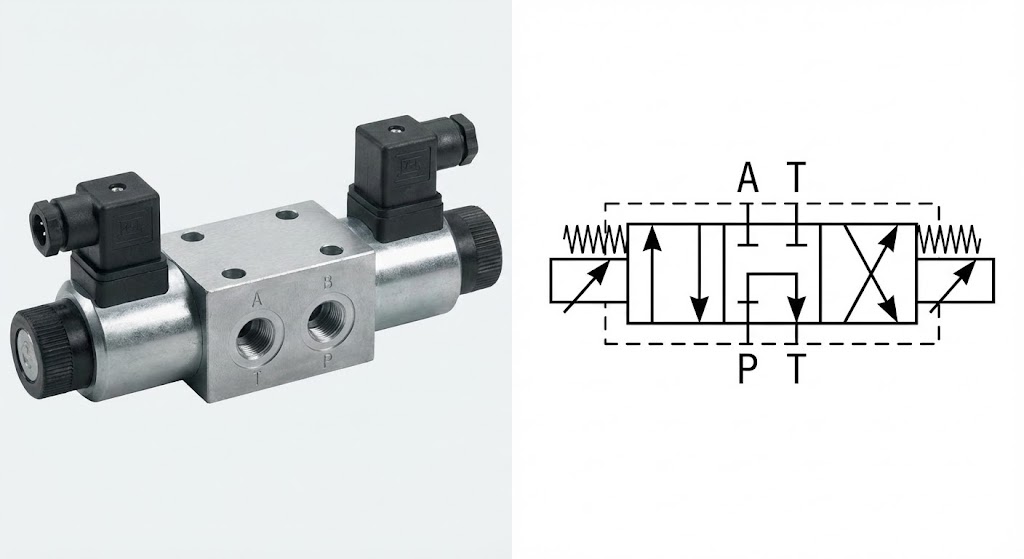

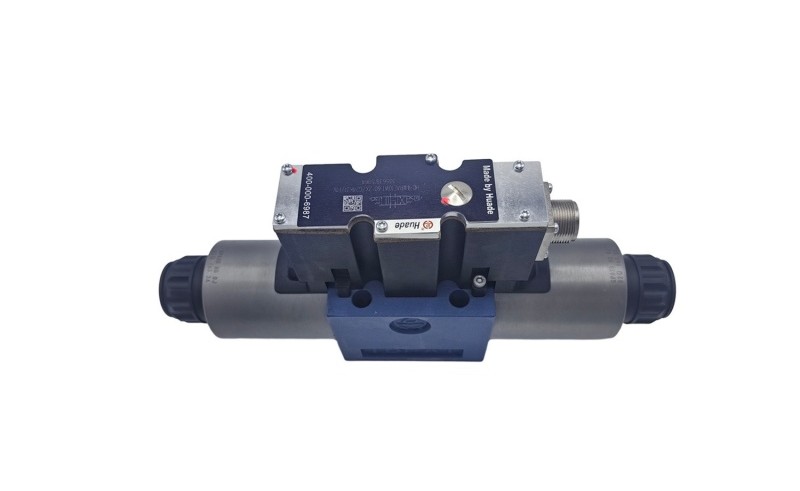

1. Пропорційні регулюючі клапани
Що вони роблять:Керуйте напрямком і швидкістю гідравлічних приводів
Думайте про це як:Розумний контролер дорожнього руху, який не тільки керує трафіком, але й контролює обмеження швидкості
Поширені моделі:Серія Bosch Rexroth 4WRA, серія Parker D1FB
Найкраще для:Верстати, лиття під тиском, загальна автоматизація

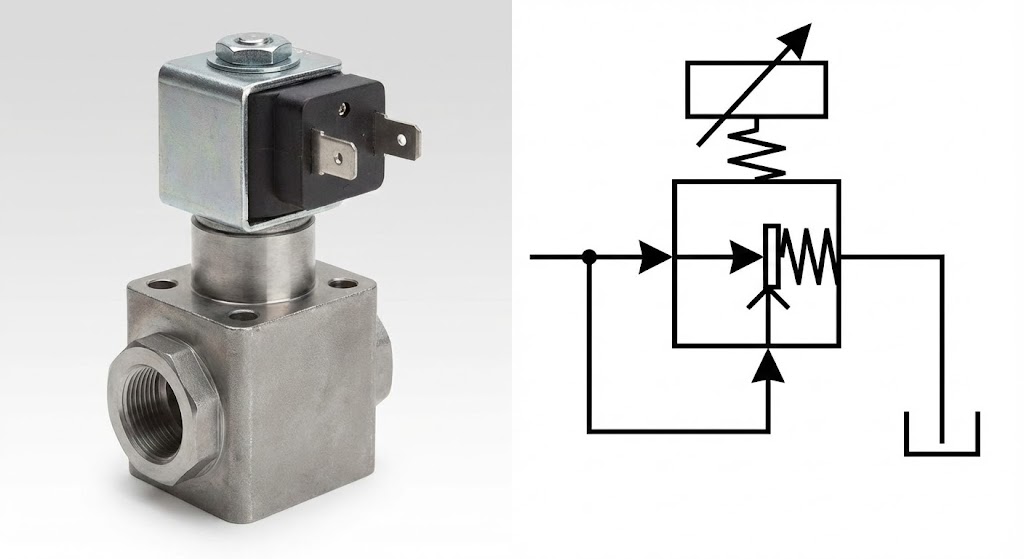

2. Пропорційні клапани регулювання тиску
Що вони роблять:Підтримуйте точний тиск у системі незалежно від вимог потоку
Думайте про це як:Розумний регулятор тиску води, який підтримує ідеальний тиск у душі, навіть коли хтось вмикає посудомийну машину
Типи:Клапани скидання тиску, зниження тиску, клапани послідовності тиску
Найкраще для:Пресові операції, затискні системи, випробування тиском

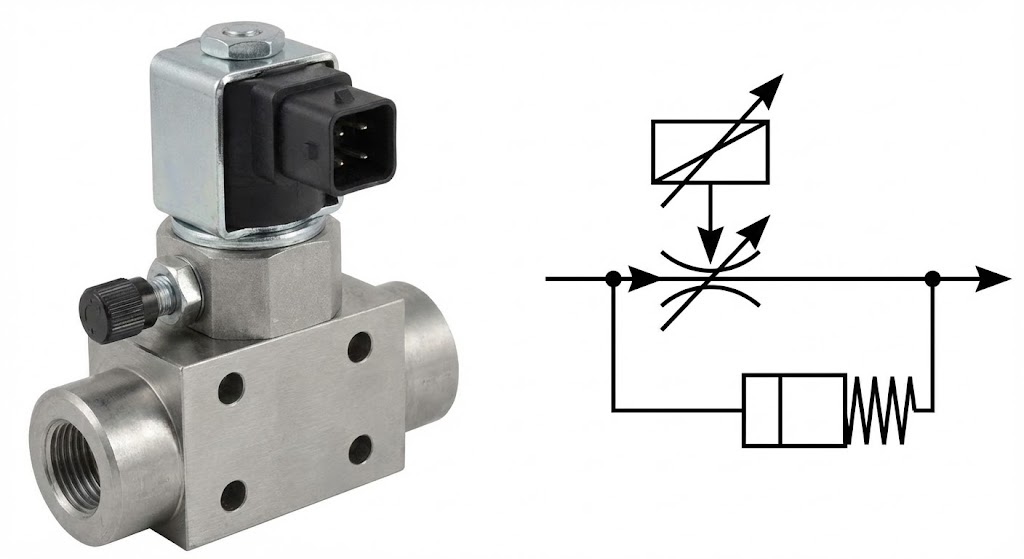

3. Пропорційні клапани регулювання потоку
Що вони роблять:Підтримуйте точні витрати незалежно від змін тиску
Думайте про це як:Система круїз-контролю для гідравлічного потоку
Часто включають:Компенсатори тиску для незалежного від навантаження регулювання
Найкраще для:Контроль швидкості, синхронізовані операції, вимірювальні програми
За конструкцією: Розуміння механіки

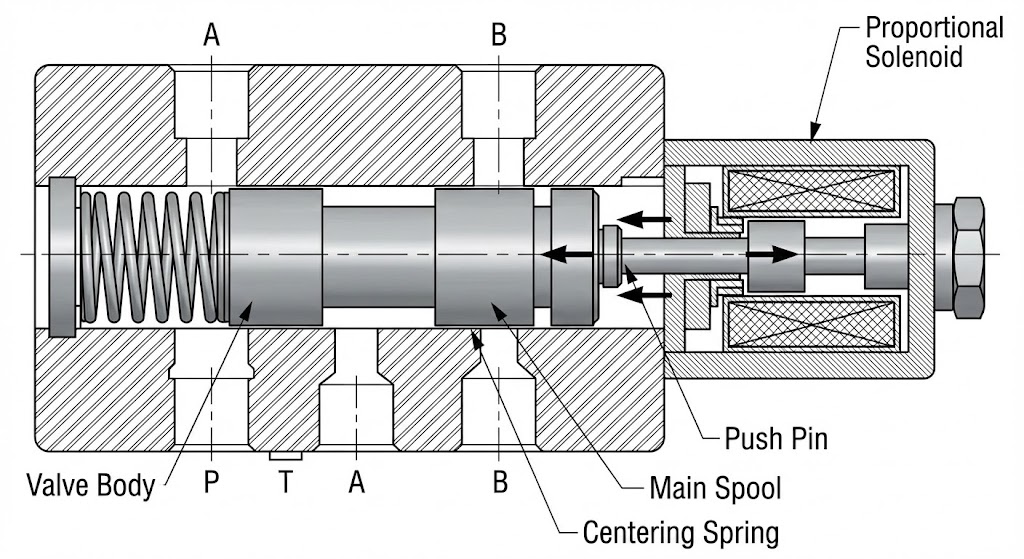

Пропорційні клапани прямої дії
• Електромагніт безпосередньо переміщує основну котушку
• Більш проста конструкція, менша вартість
• Швидкість потоку зазвичай до 100 GPM
• Номінальний тиск до 3000 PSI
• Ідеально підходить для: додатків середнього розміру з помірними потребами в продуктивності

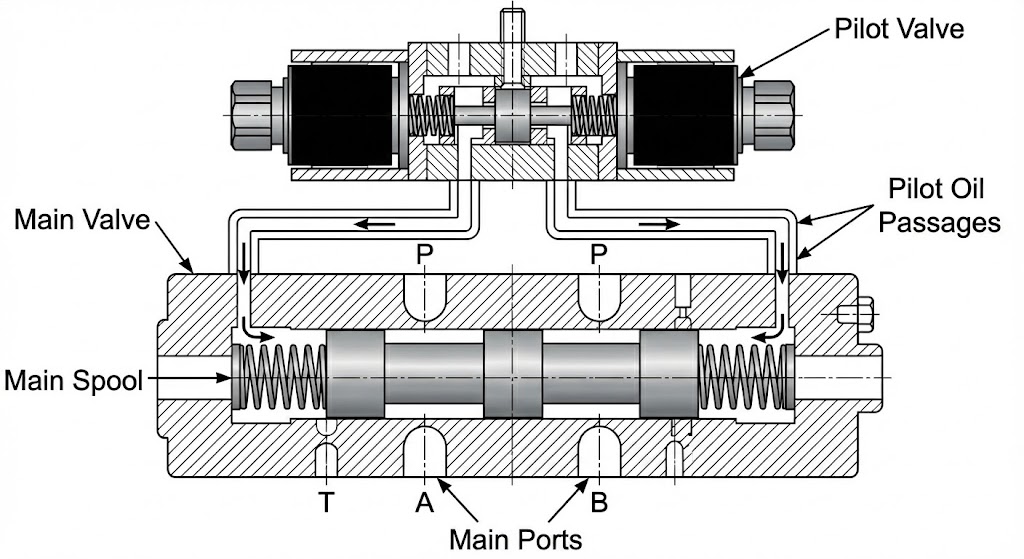

Пропорційні клапани з пілотним керуванням
• Малий пілотний клапан керує роботою головного клапана
• Вищий потік і тиск
• Швидкість потоку до 500+ GPM
• Номінальний тиск до 5000+ PSI
• Ідеально підходить для: великих промислових систем і мобільного обладнання
Експлуатаційні характеристики, які мають значення: Технічне глибоке занурення
Розуміння зв’язку «сигнал-потік».
Суть продуктивності пропорційного клапана полягає в тому, наскільки точно він перетворює електричні сигнали в гідравлічний вихід. Ось що означають ключові характеристики:
Лінійність (±0,5% до ±3%)
Уявіть собі, що ви малюєте пряму лінію на міліметровому папері. Лінійність вимірює, наскільки фактична продуктивність вашого клапана наближається до ідеальної прямої лінії. Краща лінійність означає більш передбачуваний контроль.
Гістерезис (±0,5% до ±5%)
Це вимірює різницю на виході, коли ви наближаєтеся до тієї самої заданої точки з різних напрямків. Подумайте про це як про люфт у рульовому колесі - менший гістерезис означає більш точне керування.
Повторюваність (±0,1% до ±2%)
Наскільки послідовно клапан виконує ту саму операцію? Це те саме, що просити баскетболіста виконувати штрафні кидки - краща повторюваність означає більш надійну роботу.
Час відгуку (5-100 мілісекунд)
Як швидко клапан реагує на зміни сигналу? Для динамічних програм швидша відповідь запобігає нестабільності системи та покращує продуктивність.
Математика за магією: рівняння потоку
Основне рівняння потоку для пропорційних клапанів:
Q = Cd × A × √(2ΔP/ρ)
Де:
Q = швидкість потоку
Cd = Коефіцієнт розряду
A = площа відкриття клапана (регулюється положенням золотника)
ΔP = різниця тиску на клапані
ρ = густина рідини
Це рівняння показує, чому пропорційні клапани настільки ефективні: завдяки точному контролю площі (A) вони забезпечують точне керування потоком незалежно від коливань тиску.
Історії успіху в реальному світі: програми, які змінюють галузі
Приклад 1: Революція лиття під тиском
Завдання:Виробник автомобільних запчастин мав проблеми з нестабільністю вприскування пластику, що призвело до 20% браку та скарг клієнтів.
Рішення:Впровадження пропорційних клапанів Moog D941 для контролю швидкості впорскування та тиску.
Процес:
• Фаза швидкості: клапан забезпечує швидке контрольоване впорскування для заповнення 95% форми
• Фаза упаковки/утримання: плавний перехід до точного контролю тиску
• Фаза відновлення: контрольоване обертання гвинта для підготовки наступного удару
Приклад 2: Точність мобільного обладнання
Завдання:Клієнти виробника кранів скаржилися на різкі переміщення вантажу, що спричиняло занепокоєння щодо безпеки та зниження продуктивності.
Рішення:Пропорційна клапанна система Danfoss PVG 48 з електронними джойстиками.
Трансформація:
• Раніше: керування бінарним клапаном викликало раптові запуски/зупинки
• Після: плавне прискорення/уповільнення, що відповідає введеним оператором
• Розширені функції: вимірювання навантаження для енергоефективності, електронне керування для точного позиціонування
Приклад 3: Точність сталеливарного заводу
Завдання:Сталепрокатний стан потребував точного контролю тиску для сталої товщини виробу (допуск ±0,01 мм).
Рішення:Пропорційні клапани тиску ATOS DPZO з інтегрованим управлінням зворотним зв'язком.
Інновація:
• Вимірювання товщини в режимі реального часу повертається до системи управління клапаном
• Автоматичне регулювання тиску компенсує коливання матеріалу
• Контроль із замкнутим контуром підтримує стабільну силу, незважаючи на зміни швидкості
Вибір правильного пропорційного клапана: Ваш посібник із вибору
Крок 1. Визначте системні вимоги
Контрольний список специфікацій продуктивності:
• Максимальний тиск у системі: _____ PSI
• Необхідна швидкість потоку: _____ GPM
• Діапазон робочих температур: від _____ до _____ °F
• Вимоги до часу відповіді: _____ мілісекунд
• Необхідна точність: ±_____ %
• Тип керуючого сигналу: Напруга / Струм / Цифровий
Крок 2: Особливі міркування щодо програми
Для виробництва/промислового застосування:
• Розгляньте клапани з вбудованою електронікою (серія Bosch Rexroth 4WRA)
• Шукайте комунікаційні можливості польової шини
• Надайте пріоритет повторюваності та довгостроковій стабільності
Для мобільного обладнання:
• Вибирайте клапани, розраховані на вібрацію та удари (серія Danfoss PVG)
• Враховуйте вимоги до екологічної герметизації
• Оцініть енергоспоживання для систем, що працюють від батарей
Для аерокосмічного/критичного застосування:
• Виберіть клапани з резервними системами зворотного зв'язку
• Розгляньте спеціальні матеріали для екстремальних температур
• Оцініть характеристики режиму відмови
