У світі гідравлічних і пневматичних систем точність контролю є найважливішою. Незалежно від того, чи ви працюєте з важким обладнанням, обладнанням промислової автоматизації чи складними виробничими системами, здатність точно контролювати потік рідини та її напрямок може зробити різницю між плавною роботою та дорогою неефективністю. Саме тут пропорційні розподільні клапани сяють як один із найважливіших компонентів сучасних гідравлічних систем живлення.

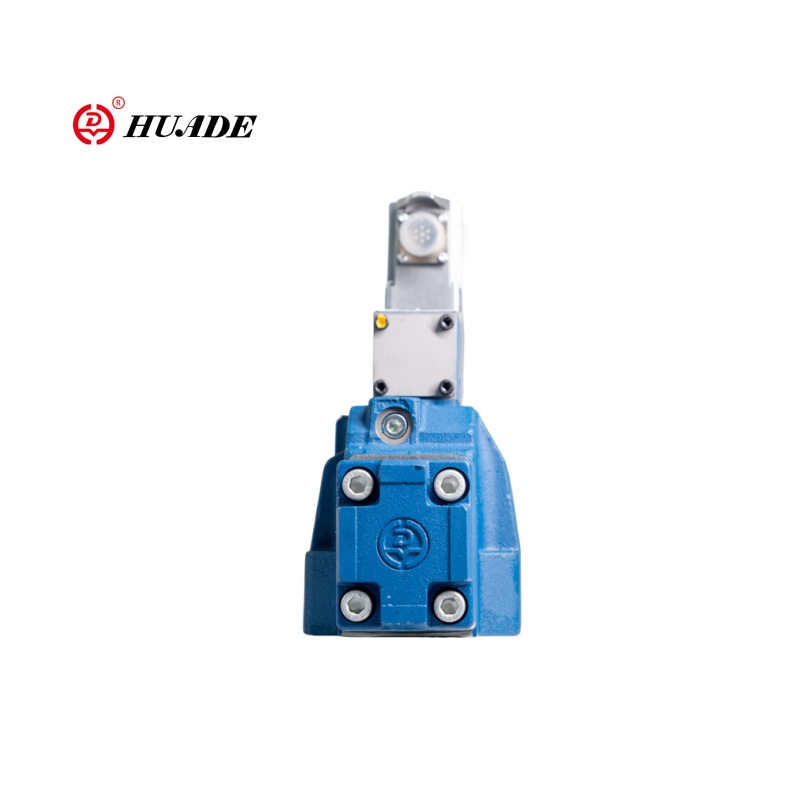

Пропорційний розподільний клапан є вдосконаленим типомпропорційний клапанякий поєднує функції керування потоком і керування напрямком в одному складному компоненті. На відміну від традиційних вимикаючих клапанів, які працюють у простих бінарних станах, пропорційні напрямні клапани забезпечують плавне керування як напрямком, так і швидкістю потоку гідравлічної або пневматичної рідини.
Ключовою відмінною рисою цих клапанів є їх здатність забезпечувати пропорційний відгук. Це означає, що відкриття клапана, а отже, і швидкість потоку, прямо пропорційні вхідному сигналу, який він отримує. Коли ви збільшуєте керуючий сигнал на 50%, відкриття клапана збільшується на 50%, що призводить до відповідної зміни витрати.
Робота пропорційного клапана залежить від складних електрогідравлічних або електропневматичних механізмів керування. У своїй основі клапан містить золотник або тарілку, яка рухається в ретельно обробленому корпусі, щоб контролювати шляхи потоку рідини.
Система керування зазвичай складається з електронного контролера, який отримує вхідні сигнали від датчиків, джойстиків або комп’ютерних систем. Потім цей контролер надсилає точні електричні сигнали до сервоклапанів або пропорційних соленоїдів, які позиціонують головний золотник клапана. Удосконалені моделі включають системи зворотного зв’язку з датчиками положення, які постійно контролюють положення золотника та здійснюють коригування в реальному часі для забезпечення точного контролю.
Корпус клапана містить кілька портів, які підключаються до різних частин гідравлічного контуру. Завдяки точному розташуванню золотника клапан може направляти потік рідини між цими портами, одночасно контролюючи швидкість потоку. Ця подвійна функція усуває потребу в окремих напрямних клапанах і клапанах регулювання потоку, спрощуючи конструкцію системи та покращуючи час відгуку.
]Вчисьяк працюють пропорційні клапанидетально]
Ці клапани можуть досягати надзвичайно високої роздільної здатності керування, часто кращої за 0,1% повної шкали, забезпечуючи плавну та точну роботу гідравлічних приводів і двигунів.
Забезпечуючи лише необхідну кількість потоку, ці клапани мінімізують витрати енергії, зменшують виділення тепла та продовжують термін служби компонентів.
Пряме електронне керування усуває затримки та неточності, що призводить до швидшого часу відгуку та кращої динамічної продуктивності.
Завдяки меншій кількості рухомих частин і відсутності механічних зв’язків, які зношуються, вони зазвичай вимагають менш частого обслуговування та забезпечують довший термін служби.
[Див. більшезастосування гідравлічного пропорційного клапана]
Вибір правильного пропорційного клапана вимагає ретельного розгляду кількох факторів. Пропускна здатність має основоположне значення – розмір клапана повинен відповідати вимогам максимального потоку додатка, зберігаючи при цьому хорошу роздільну здатність керування при менших витратах.
Номінальний тиск має відповідати або перевищувати системні вимоги з відповідними запасами безпеки. Слід оцінити характеристики падіння тиску клапана, щоб забезпечити достатній потік при необхідному тиску в системі.
Сумісність керуючого сигналу має вирішальне значення. Вхідні вимоги клапана повинні відповідати доступним керуючим сигналам, будь то аналогова напруга, струм або цифрові протоколи зв’язку. Деякі сучасні клапани пропонують кілька варіантів входу та програмовані криві відгуку для максимальної гнучкості.
Необхідно враховувати такі фактори навколишнього середовища, як діапазон робочих температур, рівень забруднення та вплив вібрації. Клапани промислового класу зазвичай пропонують кращу продуктивність у суворих умовах порівняно зі стандартними мобільними гідравлічними клапанами.
Пропорційні напрямні клапани представляють значний прогрес у технології керування потужністю рідини. Їхня здатність забезпечувати точне безступінчасте керування як напрямком, так і швидкістю потоку робить їх незамінними в сучасних гідравлічних і пневматичних системах. Незважаючи на те, що вони вимагають вищих початкових інвестицій порівняно з простими перемикаючими клапанами, переваги щодо точності, ефективності та продуктивності системи часто виправдовують вартість.
У міру того, як автоматизація продовжує розвиватися, а вимоги до точності стають все більш суворими, пропорційні розподільні клапани будуть відігравати все більш важливу роль у системах рідинного живлення. Розуміння їх можливостей і правильне застосування має важливе значення для інженерів і техніків, які працюють із сучасним гідравлічним і пневматичним обладнанням.
Незалежно від того, чи проектуєте ви нову систему, чи модернізуєте існуючу, пропорційні напрямні клапани пропонують точність і гнучкість, необхідні для задоволення високих вимог сучасності до продуктивності, одночасно створюючи основу для майбутніх досягнень автоматизації.
