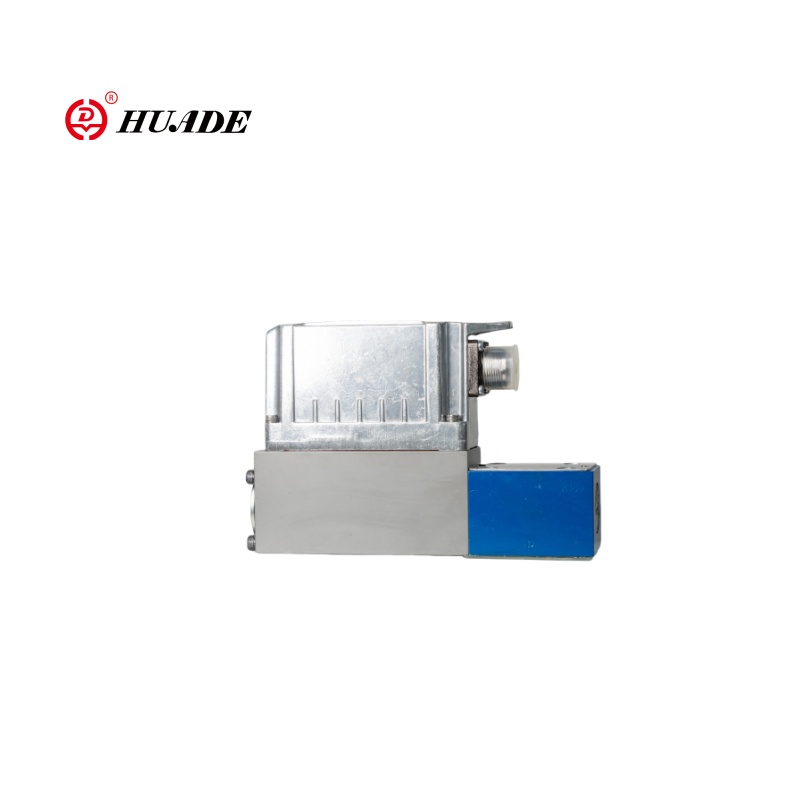

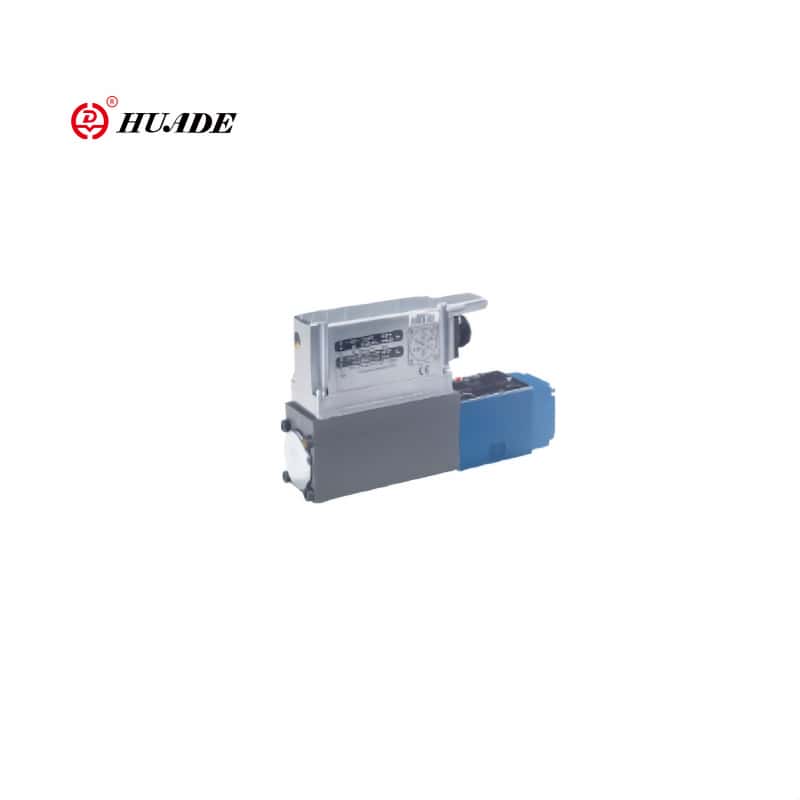

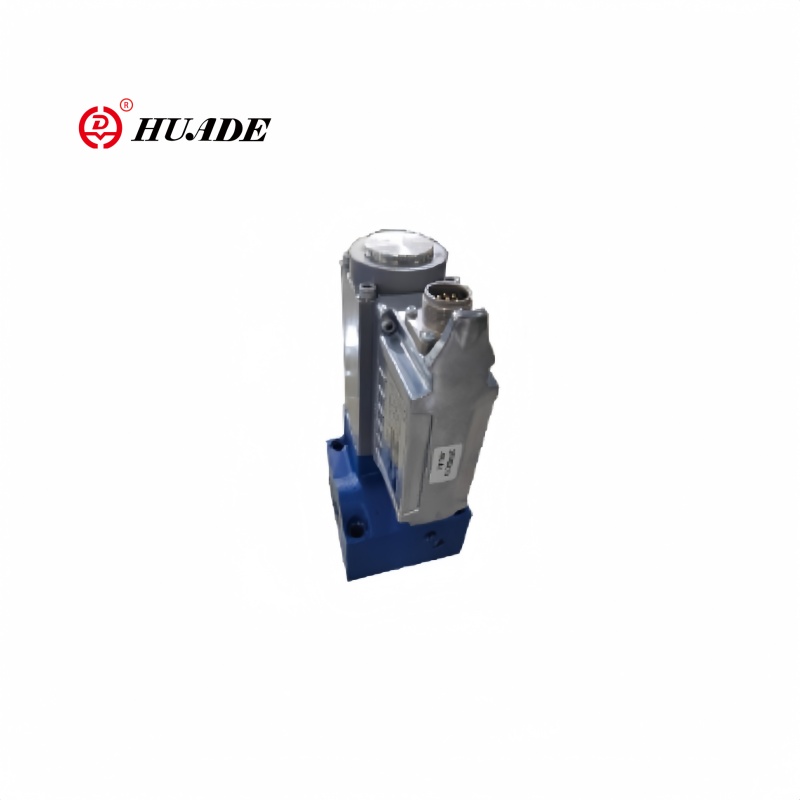

Пропорційний клапан контрольного потоку 3freez-1x

Пропорційний проточний клапан 3freez-1X-це високотечний компонент управління рідиною, який зазвичай використовується в системах промислової автоматизації, які потребують точного регулювання потоку або розподілу коефіцієнта потоку. Клапан 3freez-1X-це електронний керований пропорційний регулятор (0-10 В/4-20MA вхід сигналу). Зазвичай тиск може досягати 315BAR, придатного для гідравлічних систем високого тиску. Пропорційний клапан потоку 3freez-1X клапан може бути інтегрований із системами PLC та DCS та підтримує Modbus та інші протоколи зв'язку. Пропорційний клапан 3freez-1X контролює витрата через частку електричних сигналів, реалізує ніс відстороненого регулювання швидкості приводу та покращує точність реагування системи.

Параметр продукту пропорційного клапана контрольного потоку 3freez-1x

Функція продукту та застосування пропорційного клапана управління потоком 3freez-1x

Особливості

I

▶ З контролем положення, мінімального гістерезису <1 %, див. Технічні дані

▶ 3-х напрямна функція визначається тим, як призначаються гідравлічні порти (залишковий потік проходить через порт P, 3-й шлях)

I

▶ Для вкладення підпланування, конфігурація кріплення отвору NG6 до ISO4401-03-02-0-94, NG10 до ISO 4401-05-04-0-94

▶ Суперписи відповідно до каталогу, Re 45053 для NG6, Re 45055 для NG10 (замовляйте окремо)

▶ Роз'єм підключення до DIN 43563-AM6, див. Лист каталогу RE 08008 (замовляйте окремо)

▶ Дані для бортової тригерної електроніки

• Дотримується директив CE, EMC

У 61000-6-2: 2002-08

Та 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Електричне з'єднання 6p+PE

• Сигналізація

-Standard 0 ...+10V (A1)

• Крива клапана калібрована на заводі

Застосування:

Пропорційний проточний клапан 3freez-1X широко використовується в гідравлічних системах, будівельній машині, машинах для лиття, клацання, клопотання, контроль хімічних/процесів тощо.

Функція та розділ пропорційного клапана контрольного потоку 3freez-1x

Загальний

Тип 3freez пропорційні клапани управління потоком з контролем положення та бортовою електронікою доступні в номінальних розмірах6 та 10. Вони приводиться в дію за допомогою пропорційного соленоїда з індуктивним перетворювачем положення. Гістерезис - <1 %.

Бордова електроніка калібрується на заводі та забезпечує швидкий час реагування. Конструкція корпусу клапана така, що залишковий потік проходить через Порт П.

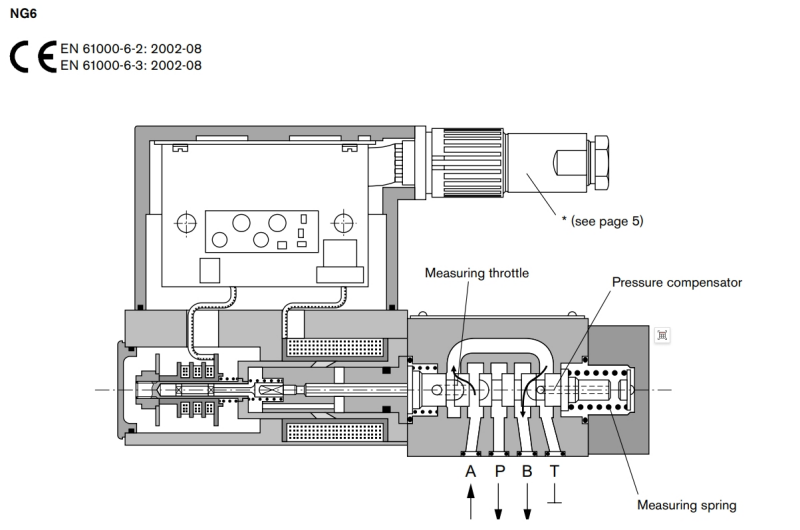

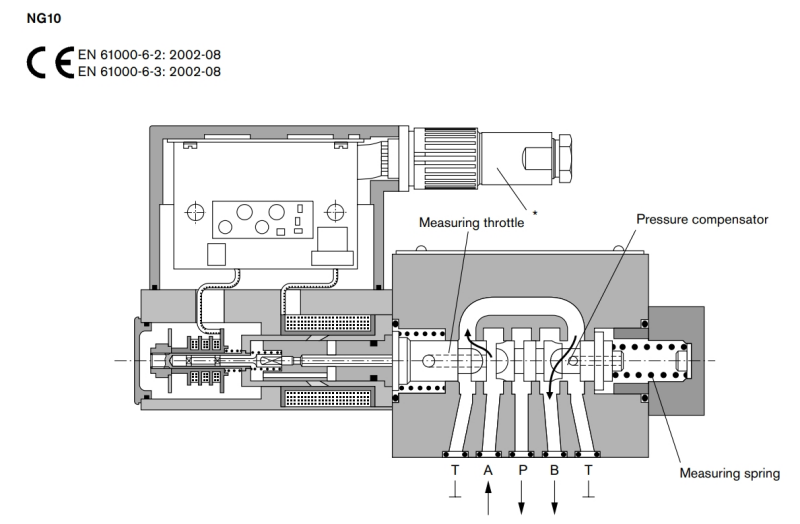

Основний принцип

Для регулювання швидкості потоку масла від B встановлюється задана точка в спровоковій електроніці. На основі цієї встановленої точки електроніка контролює соленоїдну котушку як функцію сигналу з перетворювача положення. Контроль положення забезпечує дуже низький гістерезис. Відкриття клапана визначається вимірювальними краївами на котушці, а компенсатор інтегрованого тиску порівнює падіння тиску за допомогою 8-барної вимірювальної пружини. Компенсатор тиску з вимірювальною пружиною регулює тиск перед дросельним краєм відповідно до спрощеної формули: "Тиск навантаження плюс сила вимірювальної пружини". Таким чином, падіння тиску по краю вимірювання зберігається на постійному рівні.
