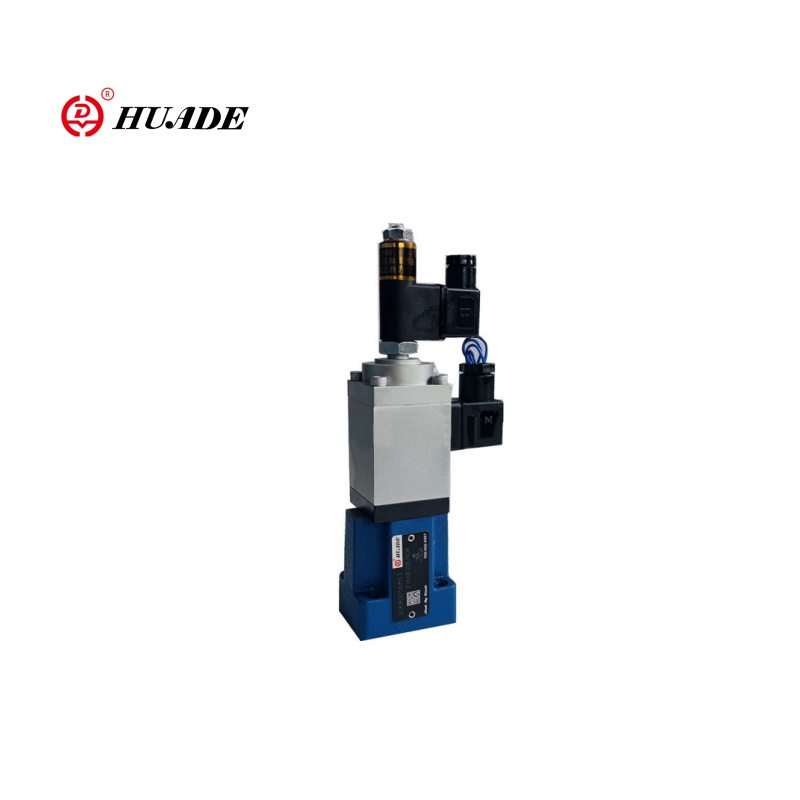

Пропорційний клапан контрольного потоку 2fre6

Пропорційний клапан контрольного потоку 2FRE6 контролює швидкість потоку, що відстоюється через 0 ~ 10 В / 4 ~ 20 мА, для досягнення точного регулювання швидкості. 2FRE6 Пропорційний клапан має функцію компенсації тиску, яка може забезпечити, щоб на швидкість потоку не впливали коливання тиску навантаження та підтримувати стабільну швидкість потоку. Цей клапан 2fre6 підходить для гідравлічних систем з обмеженим простором та для вимог до регулювання динамічного потоку.

Параметр продукту пропорційного клапана контрольного потоку 2fre6

Гідравлічний
Гістерезис	＜ ± 1%QMAX
Повторюваність	＜ 1%QMAX
Ступінь забруднення (мкм)	≤20
Рідина	Мінеральна олія (для ущільнення NBR), ефір фосфатів (для ущільнення FPM)
Діапазон в'язкості (мм2/с)	2,8 до 380
Діапазон температури рідини тиску (℃）	-20 ~+70
Встановлення	необов’язковий
Електричний
Тип напруги	DC
Опір котушки соленоїда (ω)	Холодне значення при 20 ℃ 5,4, максимум теплого значення 8.2
Макс. Влада (VA)	50
Індуктивність (MH)	6 - 8
Частота генератора (кГц)	2.5

Особливість продукту та застосування пропорційного клапана управління потоком 2fre6

Особливості:

I

▶ Примітка за допомогою пропорційного соленоїда

▶ З зворотним зв'язком з електричним положенням контрольного отвору

I

▶ Контроль потоку можливе в обох напрямках за допомогою сендвіч -пластини випрямляча

Застосування:

Двосторонній пропорційний клапан управління потоком 2FRE6 широко використовується в промисловому автоматизації та верстатах, екскаваторах/навантажувачах та інших інженерних машинах, металургії та важкому обладнанні, випробувальному обладнанні та лабораторіях тощо.

 Функція та розділ пропорційного клапана контрольного потоку 2fre6

Тип 2fre ... пропорційні клапани управління потоком мають двосторонню функцію. Вони можуть, з прикладеного електричного командного значення, регулювати потік, який компенсується тиск і температура.

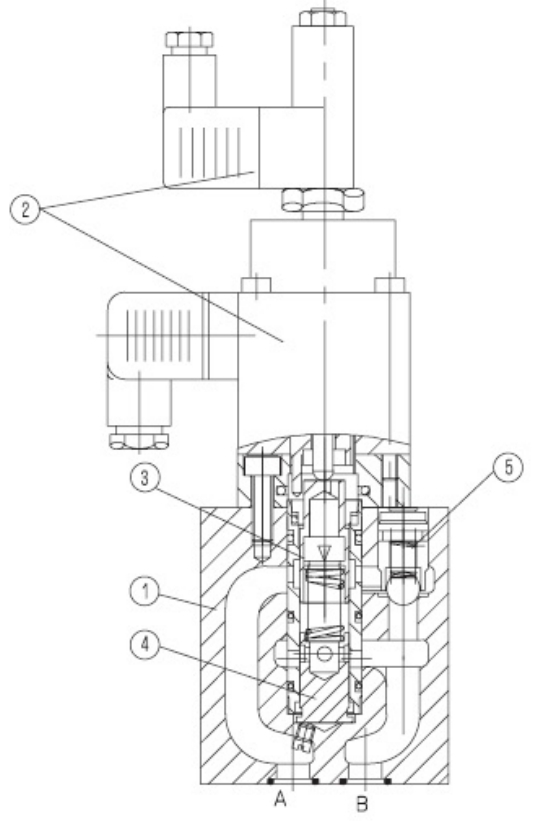

Вони в основному складаються з корпусу (1), пропорційного соленоїда з індуктивним перетворювачем положення (2), вимірюванням отвору (3), компенсатором тиску (4), а також необов'язковим зворотним клапаном (5).

Пропорційний клапан контрольного потоку 2fre 6 b

Налаштування потоку визначається (від 0 до 100 %) на потенціометрі командного значення. Прикладне значення команд коригується за допомогою підсилювача, а також пропорційного соленоїда, вимірювального отвору (3). Положення вимірювального отвору (3) отримується індуктивним перетворювачем положення. Будь -які відхилення від командного значення компенсуються контролем зворотного зв'язку.

Компенсатор тиску (4) утримує падіння тиску на вимірювальному отворі (3) за постійним значенням. Потік, отже, навантаження компенсується.

Невеликий температурний дрейф досягається завдяки проектуванню вимірювального отвору.

При 0 % командному значенні вимірювальне отвір закрито.

У разі втрати потужності або розриву кабелю на перетворювачі положення отвір вимірювання закривається.

З 0 % командного значення можливий безкоштовний старт для стрибка. Через два пандуси всередині електричного підсилювача, можна затримати відкриття та закриття вимірювання b

Отвір.

Через зворотний клапан (5) вільний потік можливий від B до A.

Пропорційний клапан контрольного потоку тип 2fre 6 a:

Функція цього клапана в принципі така ж, як тип клапана 2fre 6 B:

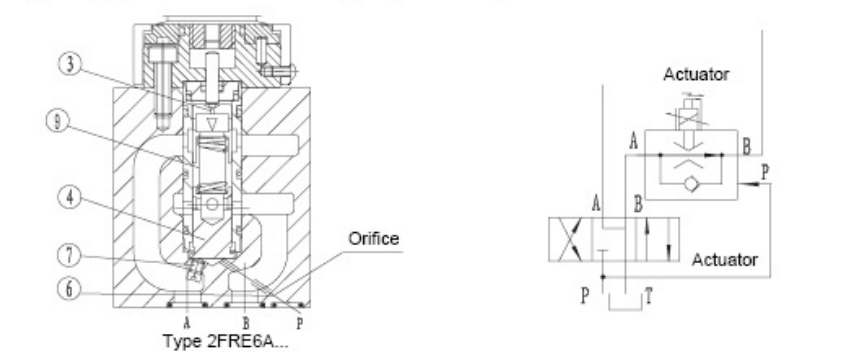

Щоб придушити стрибок запуску, коли вимірювальний отвір (3) (командне значення> 0%) відкритий, є положення про компенсатор тиску (4), який буде закритий через порт P (6). Внутрішнє з'єднання (7) між портом A та компенсатором тиску (4) підключається. Через зовнішній порт P (6) тиск у порту P, перед спрямованим клапаном (8) діє на компенсатор тиску (4) і утримує його проти сили пружини (9) у закритому положенні. Якщо спрямований клапан (8) перемикається від P до B, то компенсатор тиску (4) рухається із закритого положення

в регулювальне положення та стрибок стартапів, таким чином, уникають.

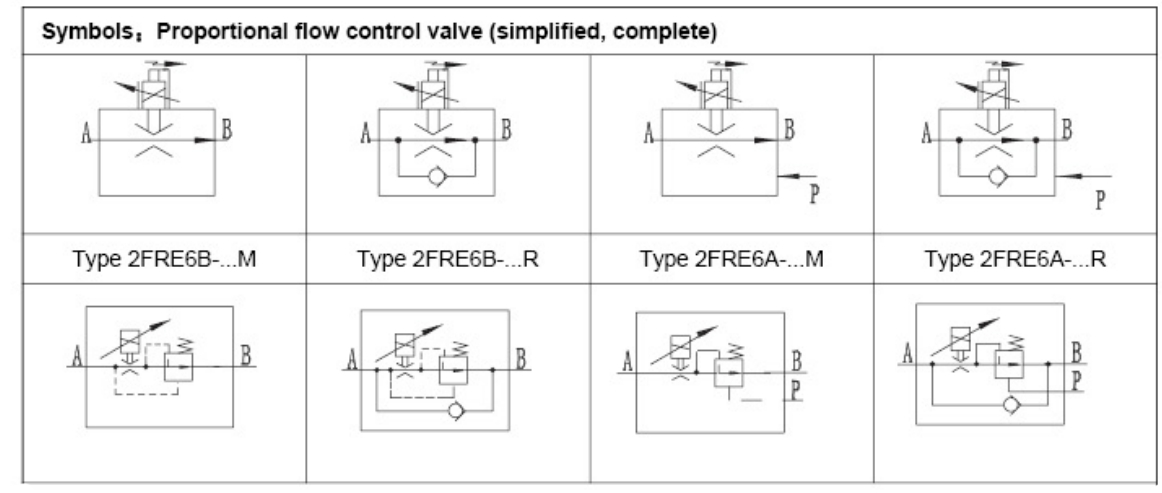

Символи пропорційного клапана контрольного потоку 2fre6
