Ви коли-небудь спостерігали, як ваше гідравлічне обладнання раптово сповільнюється до повзання? Або помітили, що тиск у системі водопостачання діє дивно? У дев’яти випадках із десяти винуватцем є клапан регулювання потоку, який потребує певної уваги. Якщо ви чухали голову, розмірковуючи над тим, як точно налаштувати ці важливі компоненти, ви в потрібному місці.
Клапани регулювання потоку схожі на регулятори гучності рідинних систем - вони контролюють швидкість течії рідини або газу по трубах. Подібно до налаштування круїз-контролю вашого автомобіля, правильне налаштування цих клапанів може означати різницю між плавною роботою та дорогими поломками.
Якщо ви вирішуєте проблеми з регулюванням клапанів у гідравлічних системах, керуєте потоком води в промислових процесах або тонко налаштовуєте пневматичне обладнання, цей повний посібник проведе вас через усе, що вам потрібно знати про безпечне та ефективне регулювання клапанів регулювання потоку.
- 01Що таке клапан регулювання потоку?
- 02Типи клапанів регулювання потоку
- 03Галузеві стандарти та відповідність
- 04Інструменти, які вам знадобляться
- 05Покрокова інструкція з налаштування
- 06Регулювання певних типів клапанів
- 07Поширені проблеми та рішення
- 08Розуміння кавітації
- 09Технічне обслуговування та найкращі практики

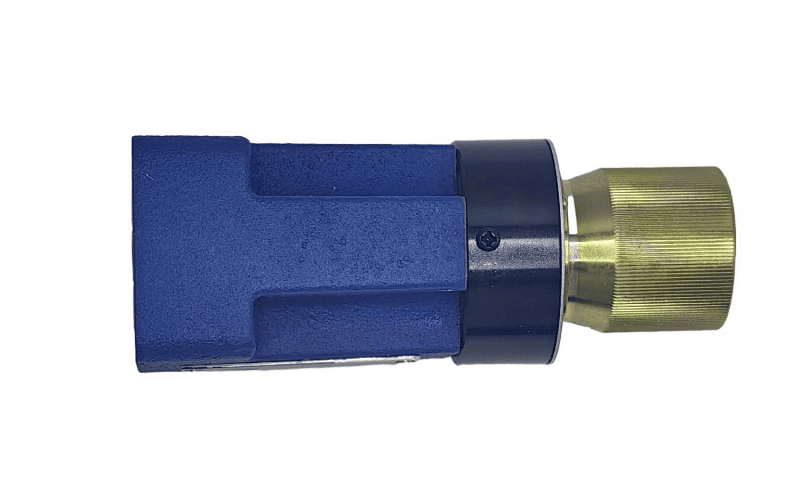

Що таке клапан регулювання потоку?
Клапан регулювання потоку - це пристрій, який контролює, скільки рідини (рідини або газу) проходить через трубу або систему. Подумайте про це як про кран на кухні – ви можете повернути його, щоб більше або менше води витікало. Але клапани регулювання потоку набагато точніші та використовуються в промислових системах, машинах та обладнанні.
Відповідно до Міжнародного товариства автоматизації (ISA), клапани регулювання потоку є фундаментальними компонентами в управлінні промисловими процесами, слугуючи кінцевими елементами керування, які регулюють швидкість потоку рідини для підтримки бажаної продуктивності системи.[1]
Чому клапани регулювання потоку важливі
Ці клапани мають вирішальне значення, оскільки вони:
- Контролюйте швидкість гідроциліндрів і двигунів
- Запобігайте пошкодженню системи через надмірний тиск
- Економте енергію за рахунок оптимізації витрат
- Забезпечити безперебійну роботу механізмів
- Допоможіть підтримувати постійну продуктивність
Якщо клапан регулювання потоку не відрегульований належним чином, ви можете помітити:
- Обладнання працює надто швидко або надто повільно
- Ривкі або грубі рухи в гідравлічних системах
- Витрачена енергія та вищі витрати
- Передчасний знос компонентів системи

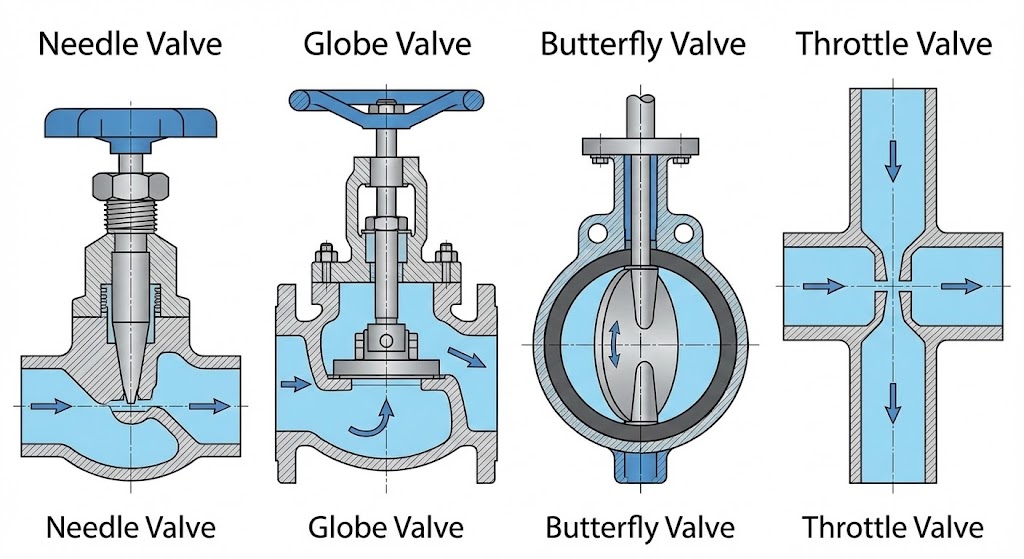

Типи клапанів регулювання потоку
Перш ніж ми заглибимося в налаштування, давайте розглянемо основні типи, з якими ви зіткнетеся:
Голчасті клапани
У них використовується гостра голка, щоб контролювати потік через невеликий отвір. Вони чудово підходять для точного контролю, але створюють більший перепад тиску.
Найкраще для: Тонке налаштування потоку в невеликих системах, паливних сумішах або делікатних застосуваннях.
Прохідні клапани
Вони мають диск, який рухається вгору та вниз, щоб контролювати потік. Вони чудово підходять для дроселювання (поступове керування потоком), але можуть бути громіздкими.
Найкраще підходить для: систем водопостачання, парових установок і ситуацій, коли потрібна хороша здатність відключення.
Поворотні клапани
Вони використовують обертовий диск для контролю потоку. Вони швидкі в експлуатації, але менш точні для точного регулювання.
Найкраще підходить для: систем великих труб, систем швидкого відключення та систем з обмеженим простором.
Що записувати:
Прості клапани, які обмежують потік через регульований отвір. Поширений у пневматичних (повітряних) системах.
Найкраще підходить для: основного контролю потоку в повітряних системах і простих гідравлічних схемах.
Клапани з компенсацією тиску проти некомпенсованих
Це важлива відмінність, яка впливає на те, як ви будете регулювати свій клапан:
- Як вони працюють:Потік змінюється при зміні тиску в системі
- Плюси:Простий, надійний і економічний
- Мінуси:Потік змінюється залежно від коливань тиску
- Найкраще для:Системи зі стабільним тиском
- Як вони працюють:Підтримуйте постійний потік навіть при зміні тиску
- Плюси:Майте на увазі, що зміни тиску впливатимуть на ваш потік
- Мінуси:Изходен измервателен уред
- Найкраще для:Системи з різним навантаженням або тиском
Дослідження опубліковано в журнМашинидемонструє, що клапани регулювання потоку з компенсацією тиску використовують внутрішні компенсаторні механізми для автоматичного налаштування змін тиску, таким чином підтримуючи постійні витрати в умовах динамічного навантаження.[2]
Галузеві стандарти та відповідність
Регулюючи клапани регулювання потоку, важливо дотримуватися встановлених промислових стандартів. Основні організації зі стандартизації, що регулюють проектування та випробування клапанів, включають:[3][4]
-
Стандарти ANSI/ISA:Міжнародне товариство автоматизації публікує серію стандартів ISA-75, які містять вичерпні рекомендації щодо проектування, тестування та продуктивності регулюючої арматури. Основні стандарти включають:
- Визначте цільову швидкість потоку за специфікаціями системи
- ANSI/ISA-75.05.01 (термінологія регулюючого клапана)
- ANSI/ISA-75.11.01 (властиві характеристики потоку та діапазон)
-
Стандарти ISO:Міжнародна організація стандартизації надає всесвітньо визнані стандарти, такі як:
- ISO 5208 (Випробування тиском промислової арматури)
- ISO 6263 (Конструктивні поверхні клапанів з компенсованим потоком)
- ISO 6403 (Клапани, що контролюють методи випробування потоку та тиску)
- Instruendo valvae acu ad cylindrum exhauriendum portum symmetricum restrictionem gignit. Plaga laborantis progreditur ad optatam celeritatem moderatam tuam, sicut proelia aeris exhauriunt per restrictionem acus valvae. Sed conantem ad directionem contrariam recludit problema - cylindrus nunc per eandem restrictionem aerem trahere conatur.Американський інститут нафти встановлює стандарти, які особливо стосуються нафтових і газових застосувань, включаючи API 598 для перевірки клапанів і процедур тестування.
Ці стандарти гарантують безпеку, надійність і взаємодію з різними виробниками клапанів і застосуваннями.
Некомпенсовані клапани
Перш ніж починати будь-яке регулювання клапана, зберіть ці необхідні інструменти:
| Інструмент | призначення |
|---|---|
| Витратомір | Вимірює фактичну швидкість потоку рідини |
| Манометр | Контролює тиск в системі |
| Розвідний ключ | Виконує регулювання клапанів |
| Контргайки або кліпси | Захищає ваші налаштування |
| Техніка безпеки | Захищає вас під час роботи |
⚠️ Безпека перш за все: важливі запобіжні заходи
Ніколи не пропускайте заходи безпеки! Робота з системами під тиском може бути небезпечною. Ось що ви повинні зробити:
Перш ніж почати:
- Вимкніть систему та скиньте весь тиск
- Зачекайте, поки система охолоне, якщо вона була гарячою
- Одягайте захисні окуляри та рукавички
- На випадок надзвичайної ситуації нехай поруч буде колега
- Ознайомтеся з системним посібником, щоб отримати конкретні вказівки з безпеки
Процедури блокування/тегування:
- Заблокуйте та позначте джерела енергії, щоб запобігти випадковому запуску
- Переконайтеся, що весь тиск скинутий
- Інформувати інших працівників про роботи з технічного обслуговування

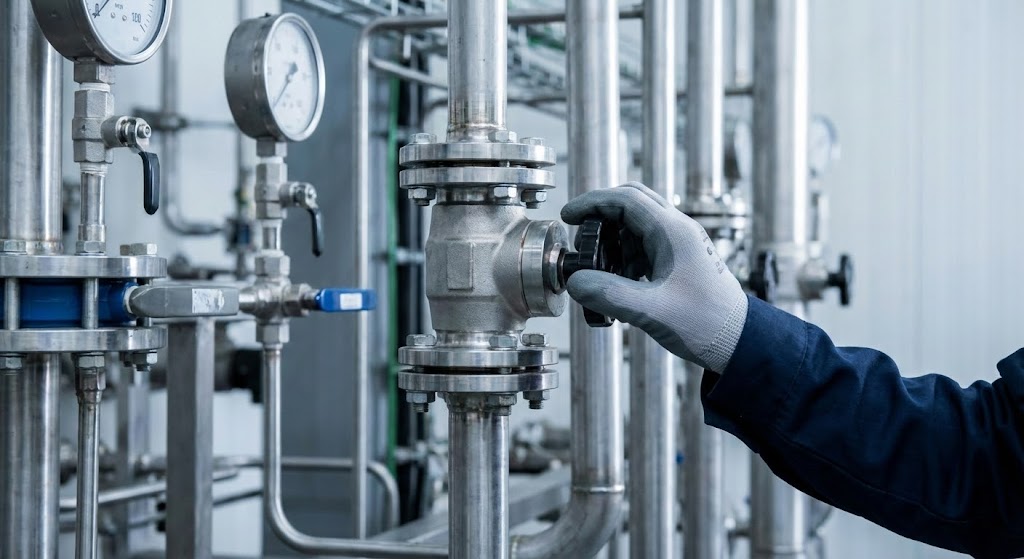

Покрокова інструкція з регулювання клапанів регулювання потоку
Крок 1: Підготуйтеся до налаштування
- Вимкніть систему безпечно, дотримуючись відповідних процедур
- Визначте цільову швидкість потоку за специфікаціями системи
- Перевірте поточне положення клапана та запишіть будь-які існуючі налаштування
- Встановіть витратомір і манометри, якщо їх ще немає
Крок 2: Базовий процес налаштування
Почніть з невеликих коригувань - ніколи не робіть великих змін відразу.
- Можливі причини: зношені ущільнення, пошкоджений корпус клапана
- За годинниковою стрілкою (затягування)= Менший потік
- Проти годинникової стрілки (послаблення)= Більший потік
- Робіть лише від 1/8 до 1/4 обертів за раз
- Тестуйте систему після кожного невеликого налаштування
Крок 3: моніторинг і тонке налаштування
- Запустіть систему та спостерігайте за показаннями витратоміра
- Порівняйте те, що ви бачите, з тим, що ви хочете – чи досягаєте ви мети?
- За потреби вносьте дрібні зміни – тут ключове значення має терпіння
- Слідкуйте за цими манометрами, щоб бути в безпечних межах
- Після кожного налаштування дайте системі хвилину, щоб налаштуватися – не поспішайте!
Нещодавні дослідження цифрового гідравлічного контролю потоку демонструють, що правильний час регулювання має вирішальне значення - системам потрібні періоди стабілізації між налаштуваннями для досягнення точних вимірювань витрати.[5]
Крок 4. Зафіксуйте налаштування та задокументуйте все
Коли ви досягнете ідеального потоку, настав час забезпечити це коригування.
- Використовуйте контргайки або затискачі, щоб запобігти зсуву налаштування
- Перевірте все в нормальних робочих умовах, а не просто в режимі холостого ходу
- Запишіть свої налаштування - повірте мені, пізніше ви подякуєте собі
Що записувати:
- Початкове положення клапана (повертається з закритого)
- Досягнута кінцева швидкість потоку
- Бөлу дәлдігі
- Дата коригування
- Будь-які незвичайні спостереження
Крок 1: Підготуйтеся до налаштування
Регулювання голчастого клапана
Голчасті клапани вимагають особливого догляду, оскільки вони дуже чутливі:
- Повністю закрийте клапан, повернувши його за годинниковою стрілкою до щільного прилягання (не затягуйте занадто сильно!)
- Повільно відкривайте, обертаючи проти годинникової стрілки
- Зробіть дуже невеликі налаштування - 1/8 обороту або менше
- Уважно стежте за витратоміром, оскільки зміни відбуваються швидко
Для підказки:Якщо ви регулюєте голчастий клапан паливної суміші, починайте зі збідненого (менше палива) і поступово додавайте більше, доки не досягнете рівномірної роботи. Це запобігає затопленню та можливій шкоді.
Важлива примітка: після початкового налаштування вам може знадобитися повторне тонке налаштування, коли система деякий час працюватиме з повним навантаженням. Не дивуйтеся, якщо протягом перших кількох годин роботи все трохи зміниться.
Дроселювання прохідного клапана
Прохідні клапани більш поблажливі до регулювань:
- Повністю закрийте клапан
- Відкрийте один повний поворот як початкову точку
- Регулюйте поступово, поки не досягнете бажаного потоку
Ці клапани справляються з більшими налаштуваннями краще, ніж голчасті.

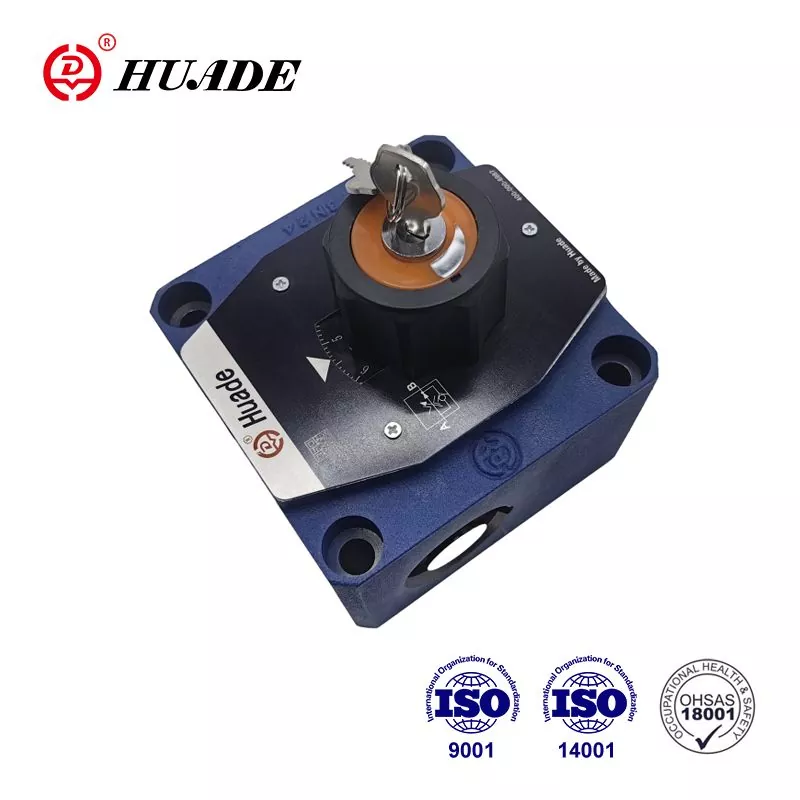

Регулювання клапана з компенсацією тиску
Ці клапани легше регулювати, оскільки вони забезпечують постійний потік:
- Розблокуйте механізм регулювання, якщо він має замок
- Поверніть ручку регулювання.
Важливо: перевірте етикетку клапана. Зазвичай за годинниковою стрілкою = менший потік, але деякі виробники навпаки. - Внутрішній компенсатор автоматично справляється зі змінами тиску
- Заблокуйте налаштування, коли ви задоволені потоком
Як зазначено в дослідженні гідравлічної системи, у клапанах із компенсацією тиску використовуються золотники-компенсатори, які підтримують постійний потік, автоматично регулюючи зміни тиску, з демпферними механізмами, щоб запобігти перепадам між насосом і клапаном.[6]
Регулювання некомпенсованого клапана
Вони потребують більшої уваги до тиску в системі:
- Контролюйте потік і тиск під час регулювання
- Використовуйте таблиці виробника, щоб співвіднести налаштування з витратами
- Майте на увазі, що зміни тиску впливатимуть на ваш потік
- Може знадобитися повторне регулювання, якщо тиск у системі змінюється під час роботи
Поширені проблеми та рішення
Можливі причини: бруд, корозія або відсутність мастила
Рішення: очистіть і змастіть механізм регулювання
Можливі причини: ослаблений регулювальний гвинт, зношені компоненти, зміни тиску в системі
Рішення: ще раз перевірте, чи всі контргайки затягнуті, замініть зношені частини, якщо необхідно, розгляньте можливість оновлення до клапанів з компенсацією тиску для нестабільних систем
Можливі причини: кавітація, турбулентний потік, занижений розмір клапана
Рішення: перевірте, чи відповідний розмір клапана відповідає вашому застосуванню, зменшіть перепад тиску або встановіть антикавітаційну обрізку
Можливі причини: зношені ущільнення, пошкоджений корпус клапана
Рішення: замініть ущільнювачі або весь клапан, якщо корпус пошкоджено
Можливі причини: Забиті проходи, зношені внутрішні частини
Рішення: очистіть клапан зсередини, замініть зношені компоненти

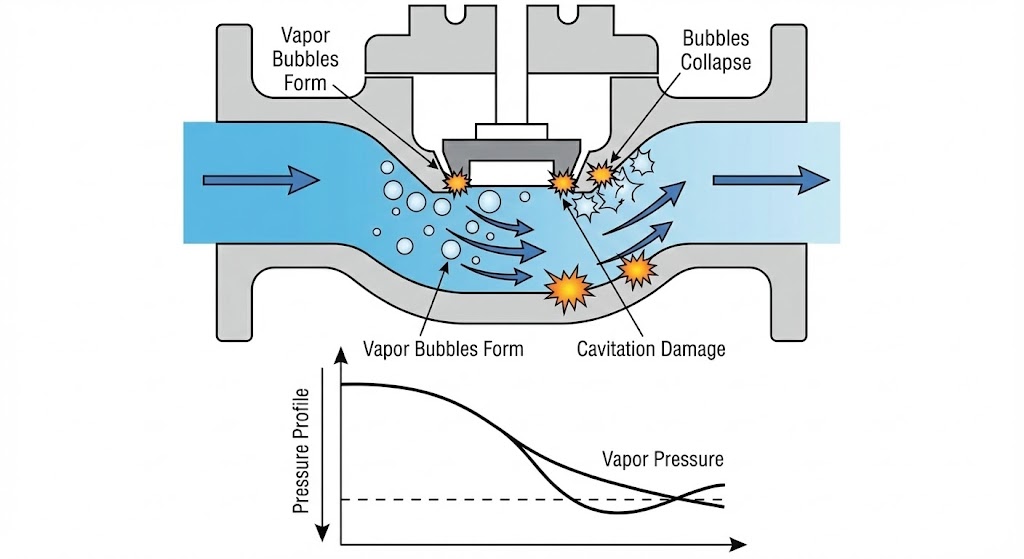

Розуміння кавітації в регулюючих клапанах
Кавітація є одним із найбільш руйнівних явищ, які впливають на регулюючі клапани. Це відбувається, коли місцевий тиск у клапані падає нижче тиску пари рідини, що призводить до утворення бульбашок пари. Коли ці бульбашки згодом руйнуються в регіонах з високим тиском, вони створюють ударні хвилі, які можуть серйозно пошкодити внутрішні органи клапана.[7]
Згідно з дослідженнями Emerson, кавітація характеризується чотирма основними негативними наслідками: високим рівнем шуму (часто перевищує 110 дБ), надмірною вібрацією, матеріальним збитком через точкову точку та погіршенням ефективності контролю потоку.[8]Пошкодження зазвичай виглядає як шорстка поверхня, схожа на шлак, на компонентах клапана.
Стратегії профілактики
Запобігання кавітації має вирішальне значення для довговічності клапана. Експерти галузі рекомендують кілька підходів:[9][10]
- Відповідний розмір клапана:Переконайтеся, що розмір клапана відповідає застосуванню, щоб уникнути надмірних перепадів тиску
- Стадія падіння тиску:Використовуйте кілька клапанів у послідовних або багатоступінчастих конструкціях для поступового розподілу падіння тиску
- Антикавітаційна обрізка:Встановіть спеціалізований трим з кількома шляхами потоку, що збільшує коефіцієнт кавітації (Xfz)
- Дизайн системи:Diagnostiko-prozedura profesionalek behaketa eta azterketa sistematikoak behar dituzte. Ikuspegiak isurketak, konexio solteak edo kalte fisikoak identifikatzen ditu. Fluidoen laginketak eta analisiak kutsadura eta biskositate arazoak agerian uzten ditu. Presio-neurgailuek sistemaren presioa diseinu-barrutietan mantentzen dela baieztatzen dute. Eragingailuen erantzunaren monitorizazioak denbora ez-koherentea edo mugimendu osatugabea hautematen du, barne balbularen degradazioa adierazten duena.
- Вибір матеріалу:Використовуйте загартовані матеріали для компонентів клапана, які піддаються кавітації
Стандарт Міжнародної електротехнічної комісії IEC 60534-8-4 надає детальні методи прогнозування кавітації та утворення шуму в регулюючих клапанах.[11]
Фактори, що впливають на продуктивність клапана
Розуміння цих факторів допоможе вам краще налаштувати:
-
Властивості рідини:Густі рідини (високої в’язкості) течуть повільніше, ніж рідкої рідини; зміни температури впливають на густоту рідини; для корозійних рідин можуть знадобитися спеціальні матеріали для клапанів.
Дослідження показують, що такі параметри клапана, як діаметр сердечника, жорсткість пружини та діаметр демпферного отвору, значно впливають на динамічні характеристики потоку.[12] - Дизайн системи:Розмір і схема труби впливають на падіння тиску; правильний розмір клапана має вирішальне значення для хорошого контролю; опора та вирівнювання запобігають механічному впливу.
- Умови експлуатації:Коливання тиску більше впливають на некомпенсовані клапани; екстремальні температури можуть пошкодити компоненти клапана; забруднення в рідині можуть закупорити проходи клапанів.
Поради щодо обслуговування для оптимальної продуктивності
Регулярне технічне обслуговування:
- Щомісяця очищайте клапан і територію навколо нього
- Перевірте наявність витоків під час планових перевірок
- Змащуйте рухомі частини відповідно до рекомендацій виробника
- Замініть фільтри, щоб рідина була чистою
- Ривкі або грубі рухи в гідравлічних системах
Ознаки того, що ваш клапан потребує уваги:
- Труднощі з коригуванням
- Непостійні витрати
- Незвичайні шуми під час роботи
- Видимі витоки або корозія
- Нестабільна поведінка системи
Реальні прикладні сценарії
Виробниче обладнання
проблема:Швидкість гідравлічної подачі вашого верстата з ЧПК непостійна, що спричиняє погану обробку поверхні
Рішення:Відрегулюйте клапан регулювання потоку, щоб підтримувати постійну швидкість різання, покращуючи якість продукції та термін служби інструменту
Системи ОВК
проблема:У деяких приміщеннях занадто жарко, а в інших – мороз
Рішення:Збалансуйте потік води через контури опалення/охолодження, відрегулювавши зонні регулюючі клапани
Гідравлічні підйомники та преси
проблема:Ривкі рухи або повільна робота впливають на продуктивність
Рішення:Тонко налаштуйте керування потоком для досягнення плавних стабільних швидкостей, які відповідають вашим вимогам процесу
Незважаючи на те, що багато налаштувань клапанів можуть виконувати оператори, зверніться до професіонала, якщо: клапан є частиною критично важливої системи безпеки, ви не впевнені щодо належних процедур, система використовує небезпечні рідини, кілька клапанів потребують узгодженого регулювання або у вас виникли несподівані проблеми під час регулювання.
Висновок
Правильне регулювання клапанів регулювання потоку – це навичка, яка вдосконалюється з практикою. Почніть з невеликих коригувань, віддавайте пріоритет безпеці та не поспішайте. Пам’ятайте, що кожна система відрізняється, тому те, що працює для однієї програми, може потребувати модифікації для іншої.
Ключем до успіху є розуміння конкретного типу клапана, дотримання належних процедур безпеки та галузевих стандартів, а також внесення поступових налаштувань під час моніторингу продуктивності системи. З терпінням і увагою до деталей ви зможете оптимізувати продуктивність вашої системи та продовжити термін служби вашого обладнання.
Зберігайте цей посібник під рукою для довідки та не соромтеся ознайомитися з посібником до вашої системи або звернутися до професіонала, якщо ви не впевнені щодо будь-якої процедури. Правильне регулювання клапана – це інвестиція в надійність і ефективність вашої системи.
Короткий контрольний список
Перед початком:
- ☑ Система вимкнена та скинутий тиск
- ☑ Увімкнено засоби безпеки
- ☑ Інструменти зібрано
- ☑ Визначено цільову швидкість потоку
Під час коригування:
- ☑ Лише невеликі поступові зміни
- ☑ Контролюйте потік і тиск
- ☑ Дайте системі стабілізуватися
- Гідравлічні підйомники та преси
Після коригування:
- ☑ Налаштування зафіксовано
- ☑ Система протестована за нормальних умов
- ☑ Задокументована продуктивність
- ☑ Планове технічне обслуговування
Пам’ятайте: якщо ви сумніваєтеся, проконсультуйтеся з досвідченим техніком або виробником клапана, щоб отримати вказівки, що стосуються вашої системи. Завжди звертайтеся до відповідних стандартів ANSI, ISA та ISO для вашого конкретного типу клапана та застосування.
Список літератури
- Міжнародне товариство автоматизації (ISA). ISA 75.05.01-2016: Термінологія регулюючого клапана.
- Дослідження динамічних характеристик нового клапана керування гідравлічним потоком води високого тиску. Машини, 2024.
- Стандарти клапанів - Американський національний інститут стандартів (ANSI), Міжнародна організація стандартизації (ISO) і Міжнародне товариство автоматизації (ISA).
- Серія стандартів ISA-75 для регулюючих клапанівCv(задължително) = Q(gpm) · √(SG / Δp(psi))
- Цифрові гідравлічні клапани: досягнення в дослідженнях, Геліон, 2024,
- Гідравлічний клапан регулювання потоку із запобіжним клапаном - Інструкція з експлуатації. Delavan Fluid Power.
- Кавітація в регулювальних клапанах - технічний огляд. CLA-VAL, 2020.
- Кавітація в регулюючих клапанах. Рішення для автоматизації Emerson.
- Запобігання кавітації та шуму контрольного клапана. Корпорація Валін.
- Як запобігти кавітації в поворотних клапанахҚауіпсіздікке қатысты талап
- Бауман, Х.Д. & Monsen, J.F. «Зупиніть кавітацію від руйнування ваших тримачів контрольних клапанів». Valve World Magazine, 2018. Посилання на стандарт IEC 60534-8-4.
- Удосконалення структури та оптимізація параметрів клапана регулювання мікропотоку. Наукові доповіді, 2023.
