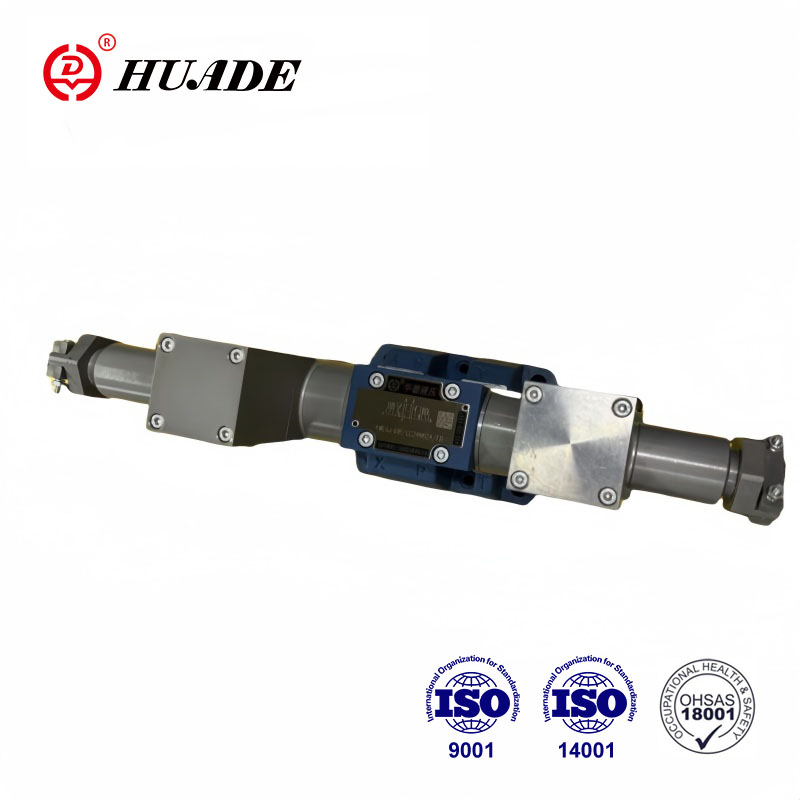

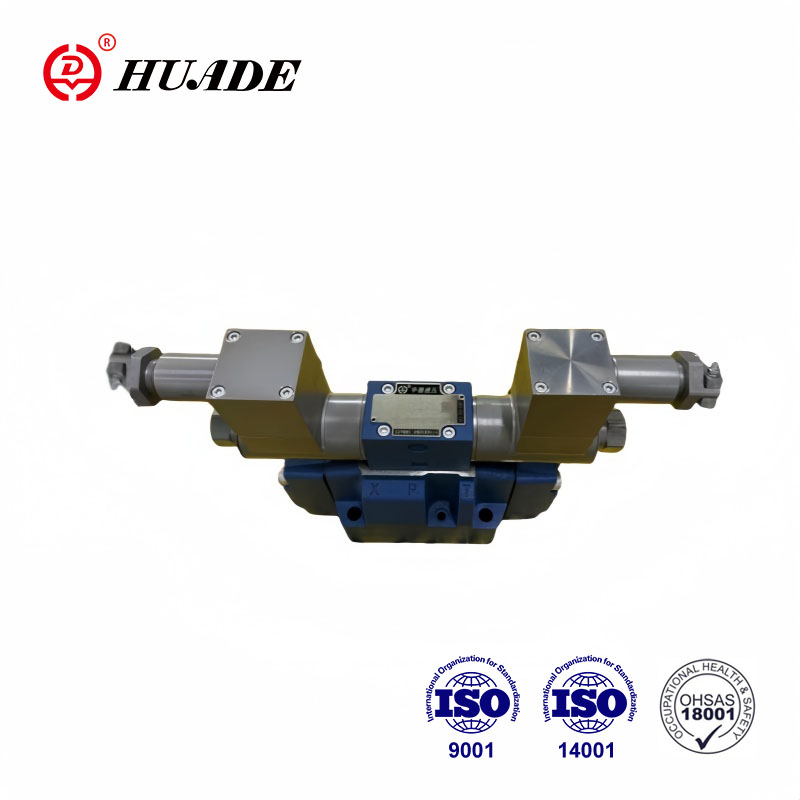

Вибухозахищені гідравлічні клапани Huade мають особливу конструкцію та технологію виробництва з використанням корозійностійких високоякісних матеріалів. Вибухозахищений клапан серії WE10 широко використовується у вибухонебезпечних місцях, таких як гірничодобувна, вугільна та хімічна промисловість. Huade є надійним національним брендом у Китаї. Фабрика має передові технології виробництва та випробувальне обладнання та приділяє велику увагу якості продукції.
| Технічні дані | ||
| Фіксація положення | Додатково | |
| Діапазон температур навколишнього середовища (℃) | -30 до +50 (ущільнення NBR) | |
| -20 до +50 (ущільнення FKM) | ||
| вага | Один соленоїд (кг) | 5.9 |
| Подвійні соленоїди (кг) | 8.9 | |
| Макс. робочий тиск | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| коли робочий тиск перевищує допустиме значення, золотник із символом A і B повинен зробити канал T для зливу | ||
| Макс. витрата (л/хв) | 120 | |
| Перетин потоку (перемикання нейтрального положення) | Версія V (мм2) | 11(A/B →T);10.3(P →A/B) |
| Версія W (мм2) | 2,5 (A/B→T) | |
| Версія Q (мм2) | 5,5 (A/B → T) | |
| Рідина | Мінеральна олива підходить для ущільнювачів NBR і FKM | |
| Фосфатний ефір для ущільнення FKM | ||
| Діапазон температур рідини (℃) | -30 до +80 (ущільнення NBR) | |
| -20 до +80 (ущільнення FKM) | ||
| Діапазон в'язкості мм2/с | 2,8 до 500 | |
| Ступінь забруднення | Максимально допустимий ступінь забруднення рідини: Клас 9. NAS 1638 або 20/18/15, ISO4406 | |
| Електричні дані | ||
| Тип напруги | DC | |
| Доступна напруга (В) | 12, 24, 36, 110 | |
| Допуск напруги (номінальна напруга) % | -15 до +10 | |
| Споживана потужність (Вт) | 35 | |
| Робочий цикл | Безперервний | |
| Час перемикання Відповідно до ISO 6403 | УВІМК. (мс) | 45 до 60 |
| ВИМК. (мс) | 20 до 30 | |
| Частота перемикання (раз/год) | До 15000 | |
| Клас захисту згідно DIN 40050 | IP65 | |
| Макс. температура котушок (℃) | +150 | |
особливості:
▶Стандартно використовується вибухостійкий електромагнітний клапан із прямим керуванням.
▶Тип DIN24 340 A на монтажній поверхні ISO 4401
▶Електромагніт захисту від вибуху постійного струму мокрого типу
▶ Соленоїд захисту від вибуху, що обертається на 90°
▶Герметичну камеру не потрібно відкривати, коли потрібно замінити змійовик
застосування:
Вибухозахищений клапан типу WE — це напрямний клапан вибухозахисту, який використовується для керування запуском, зупинкою та напрямком потоку масляної рідини.
Напрямні регулюючі клапани складаються з корпусу (1), одного або двох електромагнітів (2), керуючого золотника (3) і однієї або двох поворотних пружин (4). У знеструмленому стані золотник керування (3) утримується в нейтральному або вихідному положенні за допомогою поворотних пружин (4) (крім імпульсних золотників). Керуючий золотник (3) приводиться в дію за допомогою соленоїдів з мокрим штифтом (2).
Щоб гарантувати задовільну роботу, слід подбати про те, щоб камера тиску соленоїда була заповнена маслом.
Золотник керування (3) переміщується в очікуване положення за допомогою соленоїда (2) і штовхача (5), і
це забезпечує вільний потік від P до A і B до T або P до B і A до T.
Коли електромагніт захисту від вибуху (2) вимкнено, елемент регулюючого клапана (3) штовхається
у вихідне положення пружиною скидання (4).
Конструкція вибухозахищеного електромагнітного клапана WE10
Символи
