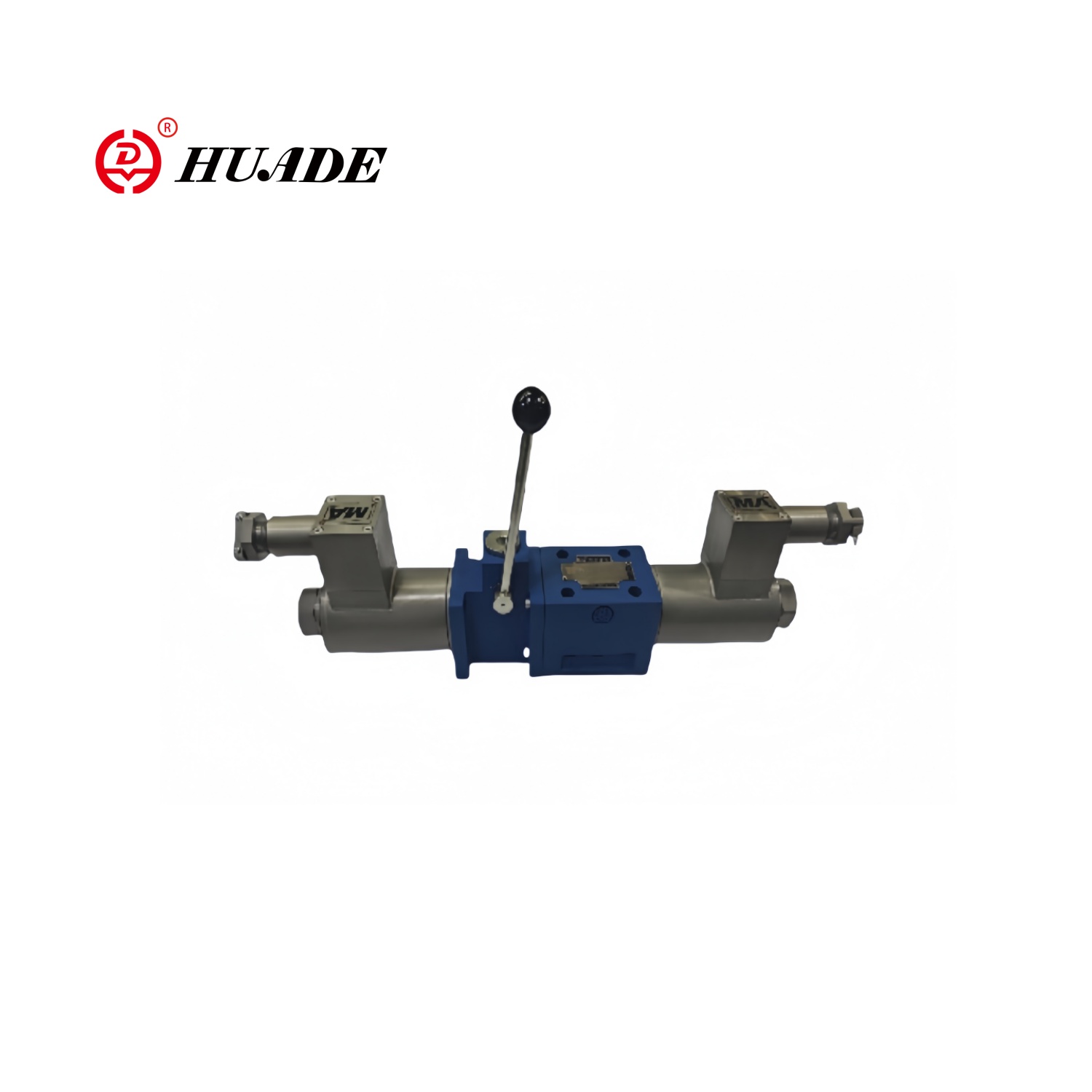

Соленоїдний клапан, захищений від вибуху з ручкою 4WEM10

Соленоїдний клапан, захищений від вибуху, з аварійною ручкою 4WEM10-це промисловий клапан, спеціально розроблений для легкозаймистих та вибухових середовищ. Загальна напруга соленоїдного клапана 4WEM10-24 В постійного струму або 220 ВАК, а захисна котушка вибуху повинна відповідати джерелах живлення на місці. Коли автоматичне управління не вдається, аварійна ручка може швидко відрізати або відкрити клапан, щоб запобігти витоку або вибуху.

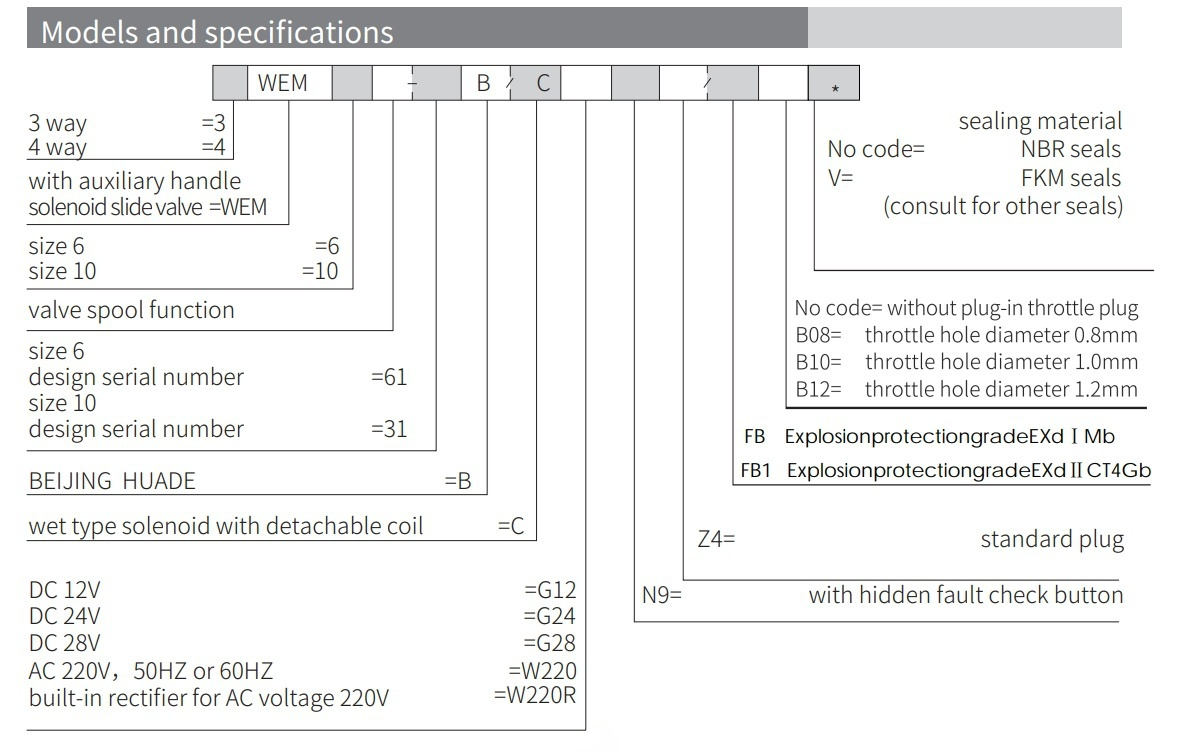

Параметр продукту соленоїдного клапана з вибухом з ручкою 4WEM10

Функція продукту та застосування соленоїдного клапана з вибухом з ручкою 4WEM10

Особливості:

▶ Розмір від 6 до 10

▶ Максимальний робочий тиск 350 бар

▶ Максимальна робоча швидкість потоку 120 л/хв

▶ Відкриття, закриття та напрямок потоку, що контролюється соленоїдом та посібником

▶ Соленоїд з мокрим штифтом з знімною котушкою

▶ Соленоїд може обертати 90 °

▶ Монтаж підрозділу

Застосування:

Соленоїдний спрямований клапан з аварійною ручкою 4WEM10 широко використовується в трубопроводних системах нафтопереробних заводів та хімічних установок, станцій розподілу газу, імпортних та експортних трубопроводів резервуарів для зберігання СПГ, систем вилучення вугільних шахт та трубопроводів підземної вентиляції.

Розділ та символ соленоїдного клапана з вибухом з ручкою 4WEM10

Напрямований клапан типу WEMM - це спрямований клапан котушки, який працює соленоїдом та робочою ручкою. Він контролює отвір, закриття та напрямок потоку потоку рідини.

Соленоїдний клапан, захищений від вибуху з ручкою 4WEM10, в основному складається з корпусу клапана (1), одного або двох соленоїдів (2), клапана (3), пружини скидання (4) та пристрою ручного управління.

Еленоїдна робота:

Коли немає потужності, клапанно -котушка (3) знаходиться в нейтральному або оригінальному положенні під дією повернення пружини. Коли сила соленоїда (2) діє на котушку клапана (3), він натискається з положення відпочинку до положення клеми. Таким чином, масло під тиском проводиться від P до A і B до T, або від P до B і від A до Т. після того, як соленоїд (2) вимикається, повернення пружини (4) повертає клапаннову котушку (3) до початкового положення.

Операція допоміжної ручки:

Коли соленоїд не піддається енергії, клапанно -котушка (3) може бути переміщена, керуючи допоміжною ручкою. Поверніть допоміжну ручку (5) праворуч, так що робоча сила проходила через обертовий вал (6). Ядро кулькового клапана (7) та направляючий рукав (8) діють на котушці клапана (3), внаслідок чого він рухається ліворуч. Коли допоміжна ручка (5). Повертаючись у нульову позицію, клапанний котуш (3) повертається до початкової позиції під дією повернення пружини (9).

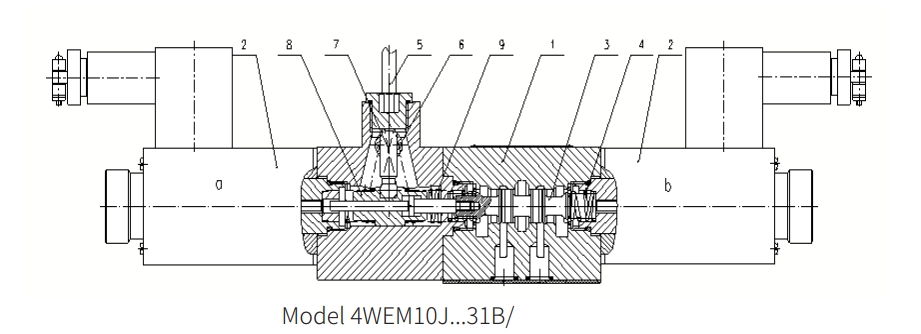

Структура Соленоїдний клапан, захищений від вибуху з ручкою 4WEM10

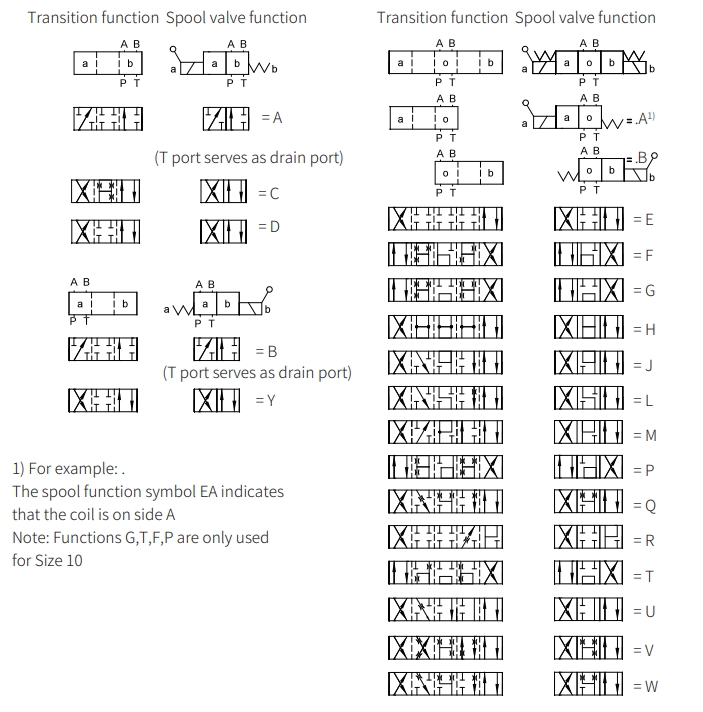

Символи Соленоїдний клапан, захищений від вибуху з ручкою 4WEM10
