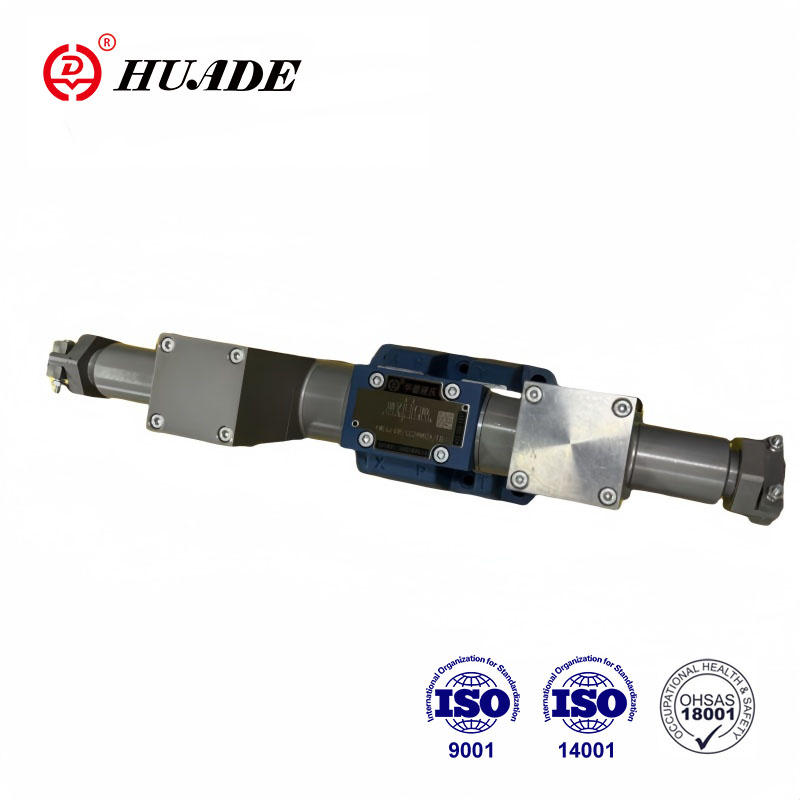

Вибухозахищений електромагнітний напрямний клапан – це пристрій, який контролює напрямок потоку рідини за допомогою електромагнітної сили. Вибухозахищена серія WE6 має спеціальну вибухозахищену конструкцію, яка гарантує, що вона не спричиняє іскор або високих температур у легкозаймистих і вибухонебезпечних середовищах, таким чином уникаючи вибухів. Цей вибухозахищений електромагнітний клапан в основному використовується для керування напрямком потоку рідин у гідравлічних або пневматичних системах для задоволення потреб у різних робочих умовах.
|
технічні дані |
||
|
Фіксація положення |
Додатково | |
| Діапазон температур навколишнього середовища (℃) | -30 до +50 (ущільнення NBR) | |
| -20 до +50 (ущільнення FKM) | ||
| вага | Один соленоїд (кг) | 2.6 |
| Подвійні соленоїди (кг) | 4.3 | |
| Макс. робочий тиск | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| коли робочий тиск перевищує допустиме значення, золотник із символом A і B повинен зробити канал T для зливу | ||
| Макс. витрата (л/хв) | 80 | |
| Перетин потоку (перемикання нейтрального положення) | Версія Q (мм2) | Близько 6% номінальної площі |
| Версія W (мм2) | Близько 3% номінальної площі | |
| Рідина | Мінеральна олива підходить для ущільнювачів NBR і FKM | |
| Фосфатний ефір для ущільнення FKM | ||
| Діапазон температур рідини (℃) | -30 до +80 (ущільнення NBR) | |
| -20 до +80 (ущільнення FKM) | ||
| Діапазон в'язкості мм2/с | 2,8 до 500 | |
| Ступінь забруднення | Максимально допустимий ступінь забруднення рідини: Клас 9. NAS 1638 або 20/18/15, ISO4406 | |
| Електричні дані | ||
| Тип напруги | DC | |
| Доступна напруга (В) | 12, 24, 36, 110 | |
| Допустима напруга (відхилення) % | -15 до +10 | |
| Вхідна потужність (Вт) | 30 | |
| Режим роботи соленоїда | Безперервна робота | |
| Час перемикання Відповідно до ISO 6403 | УВІМК. (мс) | 25 до 45 |
| ВИМК. (мс) | 10 до 25 | |
| Частота перемикання (раз/год) | До 15000 | |
| Макс. температура котушок (℃) | +150 | |
особливості:
▶Спрямований вибухозахисний клапан прямого керування використовується як стандартний тип
▶Тип DIN24 340 A на монтажній поверхні ISO 4401
▶Електромагніт захисту від вибуху постійного струму мокрого типу
▶ Соленоїд захисту від вибуху, що обертається на 90°
▶Герметичну камеру не потрібно відкривати, коли потрібно замінити змійовик
застосування:
Вибухозахищені електромагнітні напрямні клапани широко використовуються в галузі нафтохімії. У нафтохімічній промисловості вони в основному використовуються для контролю напрямку потоку легкозаймистих і вибухонебезпечних середовищ, таких як нафта і природний газ.
Напрямний регулюючий клапан типу WE — це напрямний клапан вибухозахисту, який використовується для керування запуском, зупинкою та напрямком потоку масляної рідини.
Напрямні регулюючі клапани складаються з корпусу (1), одного або двох електромагнітів (2), керуючого золотника (3) і однієї або двох поворотних пружин (4).
У знеструмленому стані золотник керування (3) утримується в нейтральному або вихідному положенні за допомогою поворотних пружин (4) (крім імпульсних золотників). Керуючий золотник (3) приводиться в дію за допомогою соленоїдів з мокрим штифтом (2).
Щоб гарантувати задовільну роботу, слід подбати про те, щоб камера тиску соленоїда була заповнена маслом.
Золотник керування (3) переміщується в очікуване положення за допомогою соленоїда (2) і штовхача (5), що забезпечує вільний потік від P до A і B до T або P до B і A до T.
Коли електромагніт вибухозахисту (2) вимкнено, елемент регулюючого клапана (3) відкидається пружиною (4) у вихідне положення.
Тип 4WE6...61B/O.. (обмежується функціями A, C і D).
Цей тип містить 2 позиції перемикання та 2 напрямні регулюючі клапани без електромагніта захисту від вибуху.
Тип 4WE6...61B/0F... імпульсний клапан (обмежується функціями A, C і D).
Він містить 2 позиції перемикання, 2 електромагніти вибухозахисту та 1 напрямний регулюючий клапан із механізмом локації. 2 положення перемикання фіксуються окремо, тому немає необхідності постійно електрифікувати соленоїд захисту від вибуху.
Дросель картриджа
Картриджний дросель необхідний, оскільки фактичний потік може перевищувати межі продуктивності клапана під час процесу перемикання. Цей картриджний дросель вставляється в P-канал напрямного регулюючого клапана.
Конструкція вибухозахищеного електромагнітного клапана серії WE6
Символи
