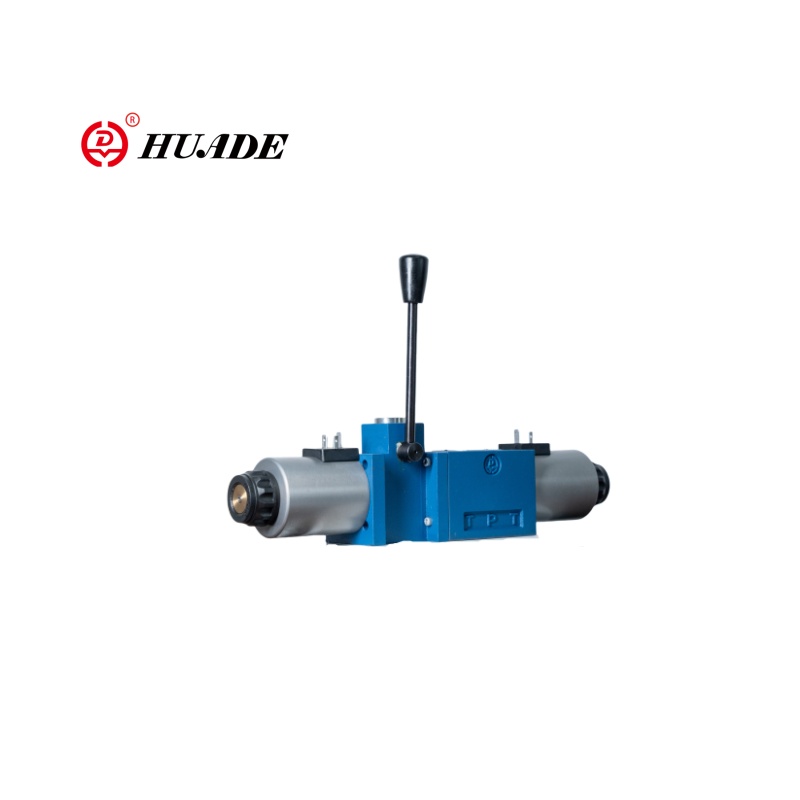

Вибухонебезпечний соленоїдний клапан з ручкою 4WEM6

Соленоїдний клапан, захищений від вибуху з ручкою 4WEM6, є двофункціональним клапаном спрямованого клапана з як з соленоїдним контролем, так і з ручною аварійною операцією. Соленоїдний клапан 4WEM6 широко використовується в промислових гідравлічних та пневматичних системах, які потребують надійного керування спрямованим та аварійним поводженням.

Соленоїдний клапан, захищений від вибуху 4WEM6 з ручкою, приймає корпус клапана з нержавіючої сталі або мідного сплаву, який стійкий до корозії та стійкий до високого тиску. При використанні, у разі відмови потужності, відмови котушки або автоматичного відмови системи, клапан може безпосередньо механічно працювати ручкою для забезпечення безпеки системи.

Параметр продукту вибухонебезпечного соленоїдного клапана з ручкою 4wem6

Функція продукту та застосування соленоїдного клапана з вибухом з ручкою 4WEM6

Особливості:

▶ Відкриття, закриття та напрямок потоку, що контролюється соленоїдом та посібником

▶ Соленоїд з мокрим штифтом з знімною котушкою

▶ Соленоїд може обертати 90 °

▶ Монтаж підрозділу

Застосування:

4WEM6 Вибух, захищений соленоїдним клапаном з ручкою, широко використовується в нафтохімічному, природному газі та паливному газі, фармацевтичній та покритій, видобутку та пилу, військовій та аерокосмічній галузі.

Розділ та символ соленоїдного клапана з вибухом з ручкою 4wem6

Напрямований клапан типу WEMM - це спрямований клапан котушки, який працює соленоїдом та робочою ручкою. Він контролює отвір, закриття та напрямок потоку потоку рідини.

В основному він складається з корпусу клапана (1), одного або двох соленоїдів (2), клапана (3), пружини скидання (4) та пристрою ручного управління.

Еленоїдна робота:

Коли немає потужності, клапанно -котушка (3) знаходиться в нейтральному або оригінальному положенні під дією повернення пружини. Коли сила соленоїда (2) діє на котушку клапана (3), він натискається з положення відпочинку до положення клеми. Таким чином, масло під тиском проводиться від P до A і B до T, або від P до B і від A до Т. після того, як соленоїд (2) вимикається, повернення пружини (4) повертає клапаннову котушку (3) до початкового положення.

Операція допоміжної ручки:

Коли соленоїд не піддається енергії, клапанно -котушка (3) може бути переміщена, керуючи допоміжною ручкою. Поверніть допоміжну ручку (5) праворуч, так що робоча сила проходила через обертовий вал (6). Ядро кулькового клапана (7) та направляючий рукав (8) діють на котушці клапана (3), внаслідок чого він рухається ліворуч. Коли допоміжна ручка (5). Повертаючись у нульову позицію, клапанний котуш (3) повертається до початкової позиції під дією повернення пружини (9).

Структура Соленоїдний клапан, захищений від вибуху з ручкою 4WEM6

Символи Соленоїдний клапан, захищений від вибуху з ручкою 4WEM6
