У світі промислової автоматизації та систем керування рідинами пропорційний тиск клапана є однією з найважливіших концепцій для досягнення точних та ефективних операцій. Розуміння цього фундаментального принципу має важливе значення для інженерів, техніків і всіх, хто працює з гідравлічними або пневматичними системами.

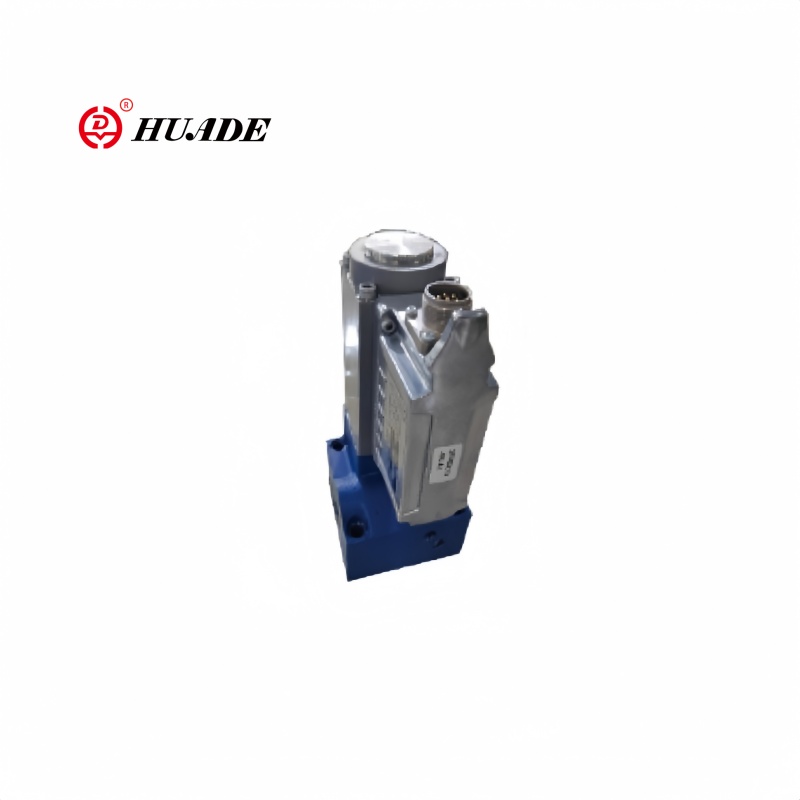

Визначення тиску пропорційного клапана
Тиск пропорційного клапана відноситься до контрольованого вихідного тиску, створюваного пропорційним клапаном, де рівень тиску прямо пропорційний вхідному сигналу, що подається на клапан. На відміну від простих клапанів увімкнення/вимкнення, які працюють у двійковому режимі, пропорційні клапани забезпечують плавне регулювання між мінімальним і максимальним значеннями тиску на основі величини вхідного електричного сигналу.
[Спочатку зрозумітищо таке пропорційні клапани]
Співвідношення між вхідним сигналом і вихідним тиском слідує за лінійною або попередньо визначеною кривою, що забезпечує точну модуляцію тиску. Це пропорційне співвідношення забезпечує плавний, безперервний контроль тиску, а не різкі зміни, що робить ці клапани ідеальними для застосувань, які вимагають точного регулювання тиску.
Як працюють пропорційні клапани
Основна робота пропорційного клапана залежить від електромагнітного керування силою. Коли електричний сигнал подається на соленоїд клапана, він створює магнітну силу, пропорційну вхідному струму або напрузі. Ця електромагнітна сила діє проти пружинного механізму та тиску рідини, щоб розташувати золотник або тарілку клапана.
У міру збільшення вхідного сигналу електромагнітна сила зростає, переміщуючи клапанний елемент далі від свого сідла. Цей збільшений отвір забезпечує більший потік рідини та зазвичай призводить до більш високого тиску за потоком, залежно від конфігурації клапана. Точне розташування клапанного елемента створює пропорційне співвідношення між вхідним сигналом і вихідним тиском.
Сучасні пропорційні клапани часто включають системи зворотного зв’язку з використанням датчиків положення або перетворювачів тиску для забезпечення точного контролю та компенсації зовнішніх факторів, таких як коливання температури, коливання тиску подачі або знос компонентів.
Типи регулювання тиску пропорційного клапана
Пропорційні клапани прямої дії
Ці клапани безпосередньо контролюють тиск через електромагнітну силу, що діє на клапанний елемент. Вони зазвичай використовуються в системах із низьким тиском, де сила соленоїда достатня для подолання сил рідини та натягу пружини. [Порівняйте сконструкції гідравлічного пропорційного клапана]
Пропорційні клапани з пілотним керуванням
Для застосувань із високим тиском клапани з пілотним керуванням використовують невеликий пропорційний клапан для керування більшим головним клапаном. Пілотний клапан модулює тиск до контрольної камери, яка потім позиціонує основний клапанний елемент. Ця конфігурація дозволяє точно контролювати високий тиск з відносно низькою споживаною електроенергією.
Редукційні клапани
Ці пропорційні клапани підтримують постійний вихідний тиск незалежно від змін тиску на вході або зміни витрати. Вихідний тиск пропорційний вхідному сигналу, що робить їх ідеальними для програм регулювання тиску.
Клапани скидання тиску
Пропорційні запобіжні клапани забезпечують змінні налаштування тиску скидання на основі вхідного сигналу. Це дозволяє динамічно регулювати максимальний тиск системи без механічного регулювання.
Застосування та переваги
Регулювання тиску з пропорційним клапаном знаходить застосування в багатьох галузях промисловості. У мобільній гідравліці ці клапани забезпечують плавну роботу будівельного обладнання, забезпечуючи точний контроль руху стріли, ковша та гусениці. У системах автоматизації виробництва використовуються пропорційні клапани для стабільних сил затиску, тиску лиття під тиском і операцій обробки матеріалів.
Аерокосмічна промисловість покладається на пропорційне регулювання тиску клапанів для систем керування польотом, роботи шасі та керування тиском у кабіні. В автомобільному секторі ці клапани контролюють тиск у трансмісії, систему підсилювача керма та системи керування двигуном.
Покращена ефективність системи
Точне узгодження тиску з вимогами навантаження зменшує витрати енергії та оптимізує продуктивність системи.
Знижене енергоспоживання
Уникнення надлишкового тиску призводить до значної економії енергії та зниження експлуатаційних витрат.
Покращена якість продукції
Постійний тиск процесу забезпечує надійні результати виробництва та стабільність продукції.
Підвищена чуйність системи
Плавні зміни тиску забезпечують кращий контроль системи та плавність роботи.
Ключові параметри продуктивності
Інтеграція системи управління
Системи регулювання тиску пропорційного клапана зазвичай інтегруються з електронними блоками керування (ECU) або програмованими логічними контролерами (PLC). Ці контролери забезпечують точні електричні сигнали, необхідні для точного контролю тиску, одночасно відстежуючи зворотний зв’язок системи.
Сучасні стратегії контролю
Сучасні системи керування часто використовують стратегії замкнутого циклу керування, безперервно порівнюючи фактичний вихід тиску з бажаними заданими значеннями та відповідно регулюючи вхідні сигнали клапана. Цей підхід компенсує коливання системи та підтримує точний контроль тиску за мінливих умов експлуатації.
Майбутні розробки
Еволюція технології пропорційного тиску клапанів продовжується завдяки прогресу в матеріалознавстві, електронних системах керування та сенсорних технологіях. Інтелектуальні клапани з вбудованою діагностикою, можливостями прогнозованого обслуговування та бездротовим зв’язком стають все більш поширеними.
Технологія цифрових клапанів обіцяє ще більшу точність і гнучкість, потенційно замінюючи традиційні пропорційні клапани в деяких застосуваннях. Проте пропорційне регулювання тиску клапана залишається фундаментальною та надійною технологією для рідинних систем живлення.
Розуміння пропорційного тиску клапана дозволяє інженерам розробляти більш ефективні, точні та надійні системи керування рідиною для різноманітних застосувань, що робить його важливою концепцією сучасної промислової автоматизації.
