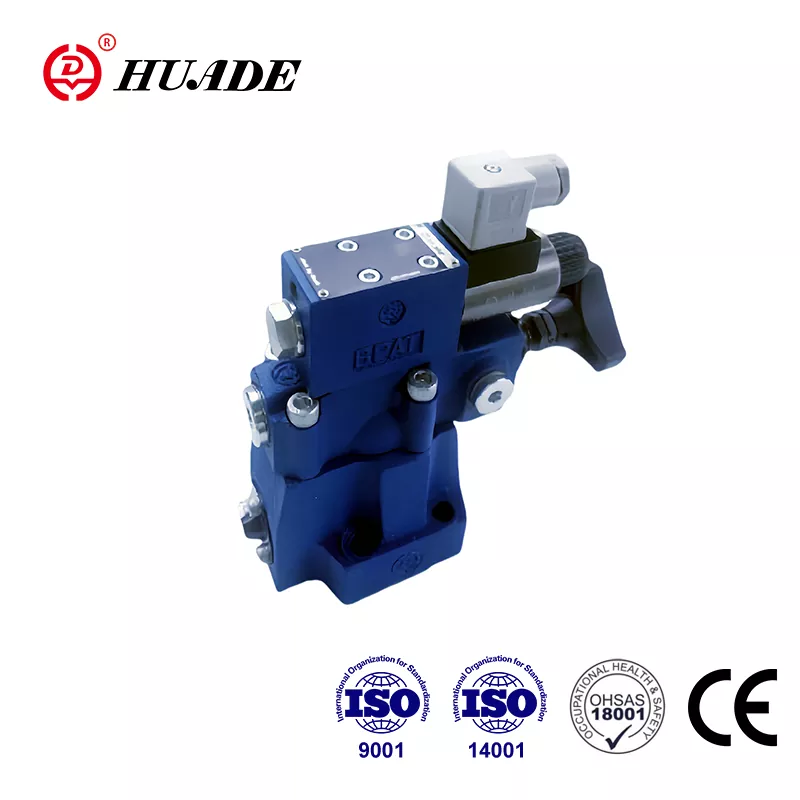

Запірний клапан DAW

Компанія Huade Hydraulic, заснована в 1979 році, двічі співпрацювала з Bosch Rexroth. Завдяки двом довгостроковим співпрацям клапани тиску Huade® досягають того самого рівня, що й продукти Rexroth. Запірні клапани типу DAW можуть замінити таку ж серію від Rexroth за нижчою ціною. Як провідний бренд у гідравлічній промисловості Китаю, усі філії підприємства пройшли ISO9001, ISO14001 та OH SAS18001. Запірний клапан тиску Huade® DAW пройшов сертифікат CE. Клапани тиску Huade® завоювали широке визнання на ринку та довіру користувачів.

Параметр продукту запірного клапана DAW

Характеристика продукту та застосування запірного клапана DAW

особливості:

▶ Для монтажу підкладки:

▶ 4 елементи регулювання:

● Поворотна ручка

● Гільза з внутрішнім шестигранником і захисним ковпачком

● Поворотна ручка зі шкалою, що замикається

● Поворотна ручка зі шкалою

▶ 3 класи тиску

▶ Електромагнітне розвантаження через вбудований напрямний клапан

застосування:

Клапани регулювання тиску типу DAW є запірними клапанами з пілотним керуванням. Вони використовуються для перемикання потоку насоса на байпас без тиску, як тільки досягається тиск навантаження акумулятора. Подальше застосування клапана в системах, які мають насоси високого та низького тиску. У цьому випадку насос низького тиску перемикається на байпас без тиску, як тільки досягається заданий високий тиск.

Розділ і символи запірного клапана DAW

Запірні клапани в основному складаються з головного клапана з основним золотником, пілотного клапана з елементом регулювання тиску та зворотного клапана. У клапанах розміру 10 зворотний клапан вбудований в головний клапан. У розмірах клапанів 25 і 32 зворотний клапан вбудований в окрему пластину, встановлену під головним клапаном.

Запірний клапан типу DAW

Diverting pump flow from P to A or P to T.

Насос подає потік через зворотний клапан (1) у гідравлічну систему (Р до А). Тиск у порту A діє через керуючу лінію (3) на керуючий золотник (4). У той же час тиск у порту P проходить через отвори (5) і (7) до підпружиненої сторони основного золотника (6) і тарельчатки (8) у пілотному клапані (2). Як тільки встановлений тиск відключення в гідравлічній системі буде досягнуто, тарель (8) піднімається проти пружини (9). Рідина під тиском тепер тече через отвори (5) і (7) у пружинну камеру (11). Від

тут рідина повертається в резервуар або внутрішньо через лінію керування в клапані типу DA...30B/... або ззовні через лінію керування в клапані типу DA.30B/..Y... Завдяки отворам (5) і (7), тепер на головному золотнику (6) спостерігається падіння тиску. Головний золотник (6) тепер піднімається зі свого сидіння та відкриває з’єднання від P до T. Зворотний клапан (1) тепер дозує з’єднання від A до P. Тепер тарілочка (8) утримується відкритим завдяки системному тиску через пілот золотник (4).

Перенаправлення потоку насоса від P до T або P до A.

Площа пілотної золотника (4) на 17% більша за ефективну площу тарельчатки (8). Таким чином, ефективне зусилля на пілотній золотнику (4) на 17% більше, ніж ефективне зусилля на тарілці (8). Коли тиск у приводі падає відносно тиску відсікання за допомогою клапана, який відповідає різниці тиску перемикання, пружина (9) штовхає тарельчату (8) на її посадочне місце. Потім створюється тиск на підпружиненій стороні основного золотника (6). У поєднанні з пружиною (10) це закриває головний золотник (6) і ізолює з’єднання від P до T. Потік насоса знову проходить через зворотний клапан (1) у гідравлічну систему (P до A).

Електромагнітний керований клапан (12) може, однак, перемикати заданий тиск відсікання, який знаходиться під пілотним клапаном (2), або з P на T, або з P на A.

структура DAW20,30 ...30B

Умовні позначення DAW...30B
