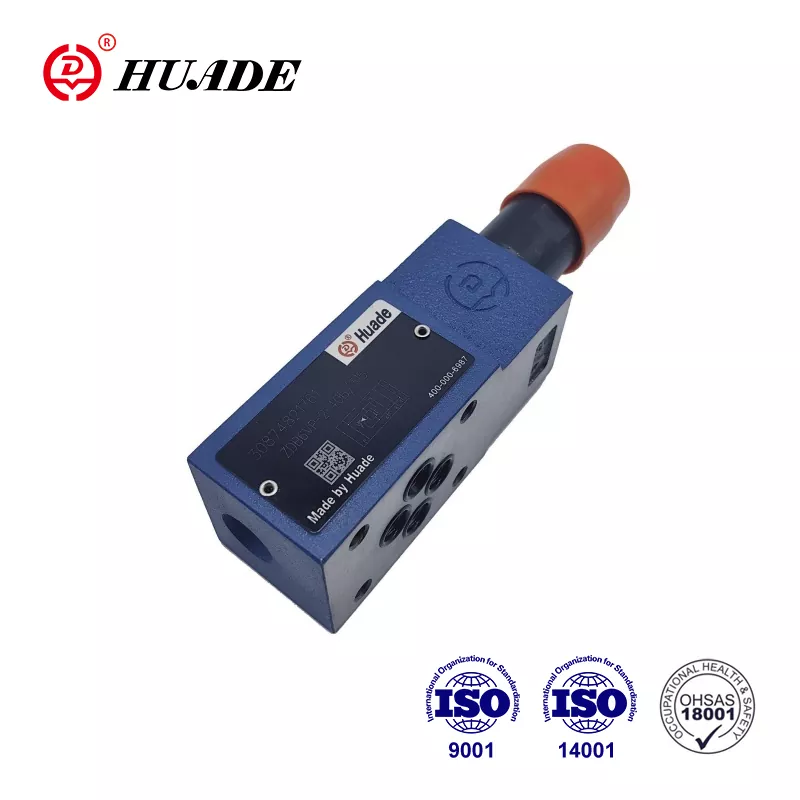

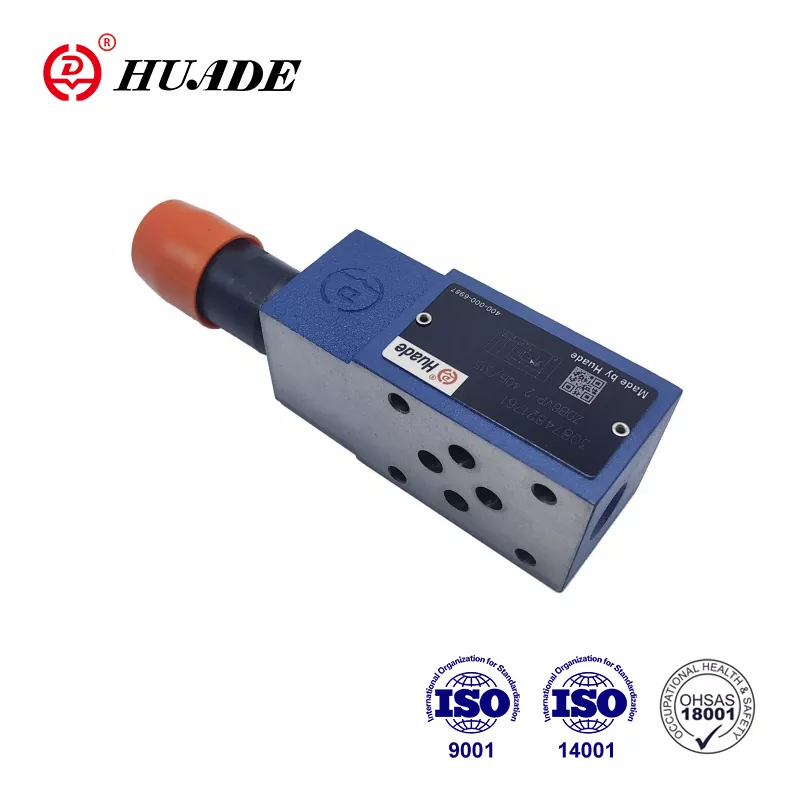

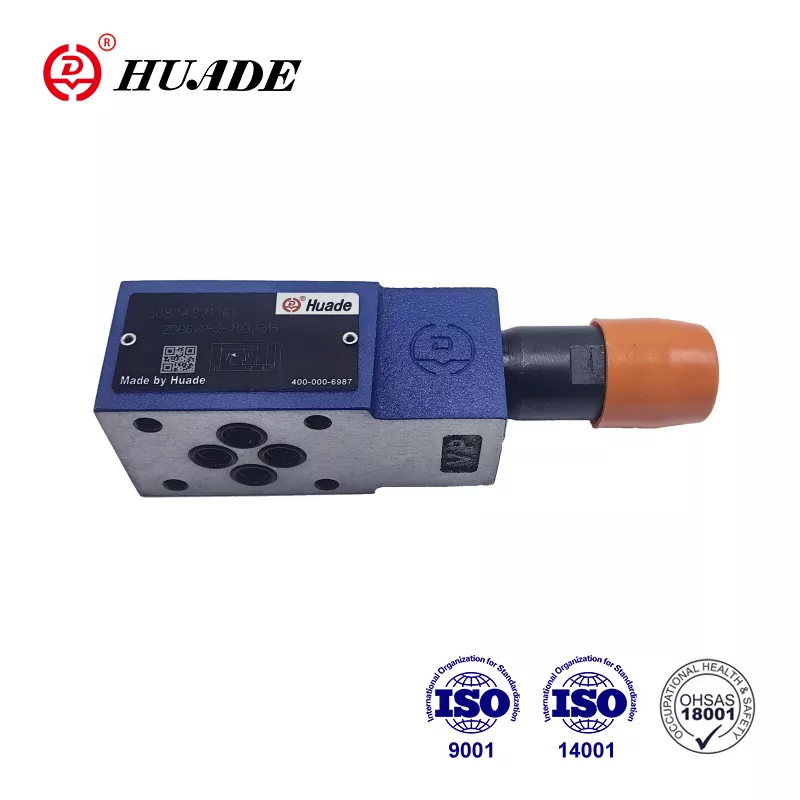

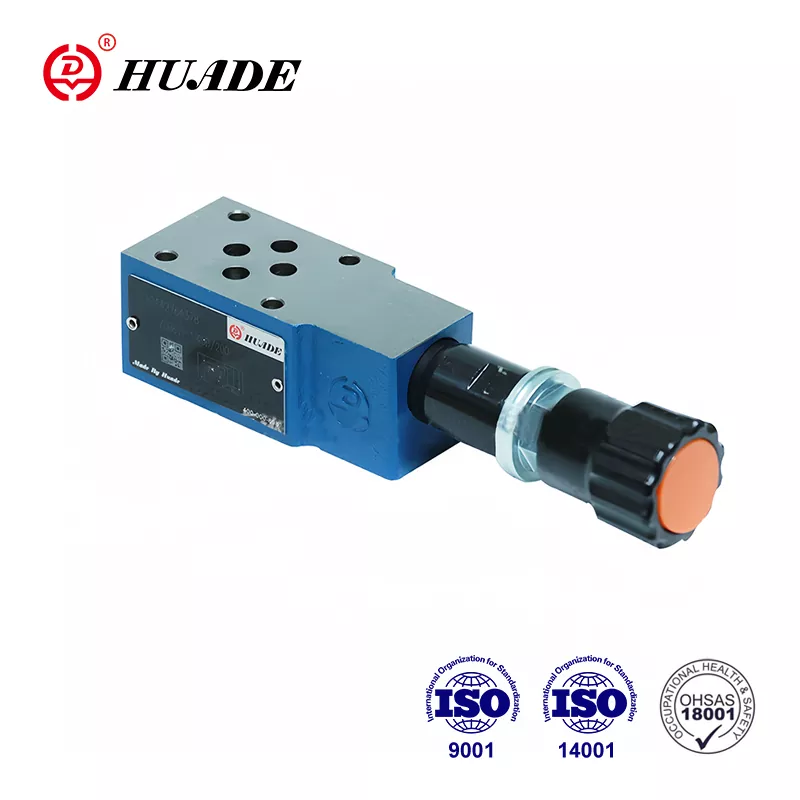

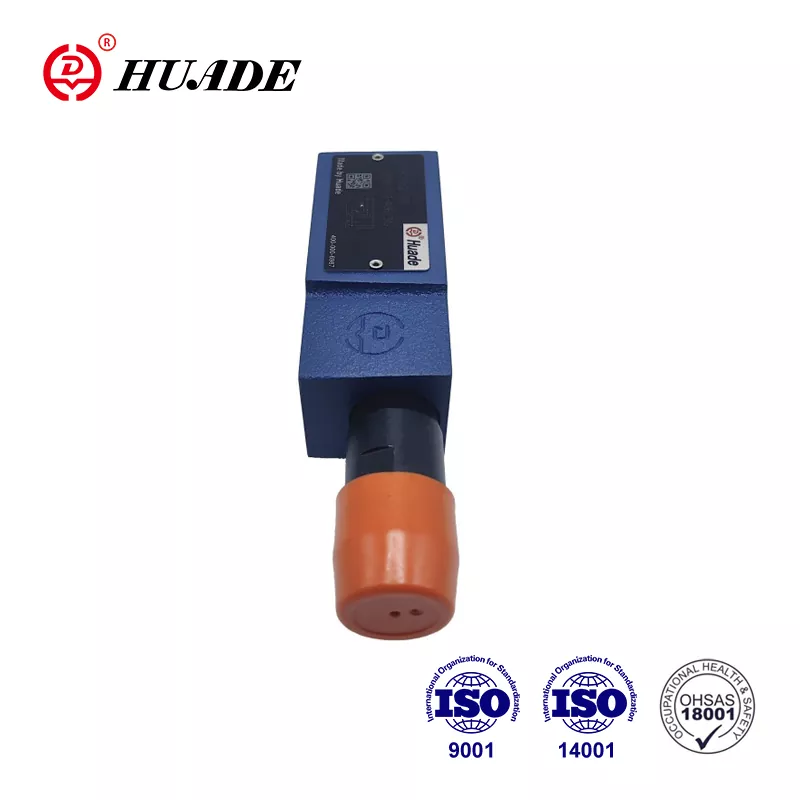

Клапан скидання тиску ZDB 6

Клапан скидання тиску ZDB 6 може замінити продукцію Rexroth®. Справа в тому, що Huade Hydraulic має дві довгострокові співпраці з Rexroth. Ця співпраця дозволяє клапанам тиску Huade® досягти того самого рівня, що й продукти Rexroth, щодо продуктивності, якості та сумісності. Фабрика пройшла ISO9001, ISO14001 та OH SAS18001. Фабрика має великий масштаб виробництва, який може ефективно контролювати витрати та надавати клієнтам економічно ефективні та практичні гідравлічні клапани тиску. Завдяки надійній і стабільній роботі гідравлічна продукція Huade® широко використовується у військовій та морській промисловості.

Параметр продукту клапана скидання тиску ZDB 6

Особливості продукту та застосування клапана скидання тиску ZDB 6

особливості:

▶ Сендвіч пластинчастий клапан

▶ 4 діапазони тиску

▶ 5 варіантів схеми

▶ З одним або двома картриджами для скидання тиску

▶ 4 елементи регулювання.

· Поворотна ручка

·Гільза з шестигранником і захисним ковпачком

· Поворотна ручка зі шкалою, що замикається

· Поворотна ручка, що замикається

застосування:

Клапан скидання тиску ZDB 6 використовується для обмеження тиску в гідравлічній системі.

Функції, розділ і символи клапана скидання тиску ZDB 6

Клапани скидання тиску типів ZDB і Z2DB мають пілотне управління та мають багатошарову пластину.

Вони в основному складаються з корпусу (7) разом з одним або двома картриджами клапана скидання тиску.

Тиск в системі встановлюється за допомогою регулювального елемента (4).

У стані спокою клапан закритий. Тиск у порту A діє на золотник (1). У той же час тиск проходить через отвір (2) на підпружинену сторону золотника (1) і через отвір (3) до пілотної тарілки (6). Якщо тиск у порту А підвищується вище значення, встановленого на пружині (5), відкривається керуюча тарілка (6). Рідина тепер може витікати з підпружиненої сторони золотника (1), отвору (3) і каналу (8) у порт T. Унаслідок падіння тиску потім переміщується золотник (1), у результаті чого відкривається з’єднання A з T, а тиск, установлений на пружині (5), підтримується.

Пілотне масло з двох пружинних камер повертається назовні в резервуар через порт T.

Структура та умовні позначення клапана скидання тиску ZDB 6

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Шорсткість поверхні, пов'язаної з клапаном, необхідна шорсткість поверхні становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
