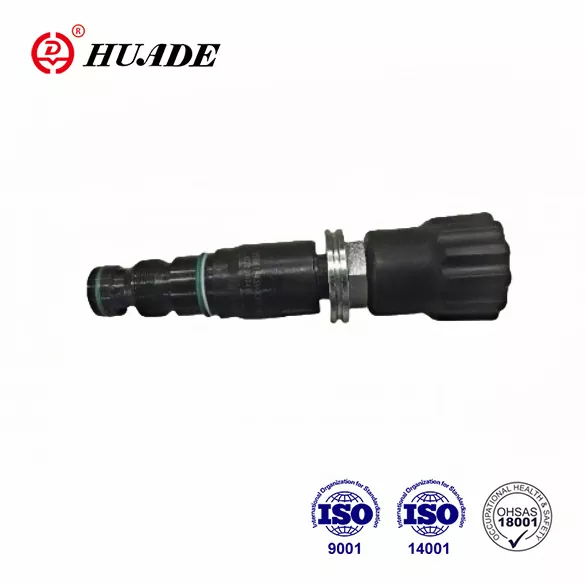

Клапани скидання тиску DB.K

Завдяки впровадженню передової технології Rexroth компанія Huade Hydraulic досягла значного прогресу в проектуванні, виробництві гідравлічних компонентів і інтегрованого обладнання. Клапани скидання тиску Huade® DB.K довговічніші в порівнянні з іншими аналогічними продуктами. Вони можуть замінити продукцію Rexroth тієї ж серії. Щоб забезпечити доступну продукцію, фабрика приділяє більше уваги практичності, впроваджуючи понад 750 передових виробничих пристроїв з усього світу для забезпечення якості. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Клапани гідравлічного тиску Huade® завоювали широке визнання на ринку. Завдяки надійній якості та стабільній продуктивності вони широко використовуються в різних промислових середовищах, таких як будівельна техніка та морська гідравлічна система.

Параметр продукту клапанів скидання тиску DB.K

Особливості продукту та застосування клапанів скидання тиску DB.K

особливості:

▶ Картриджний клапан

▶ 4 діапазони тиску

▶ 4 елементи регулювання

. Поворотна ручка

. Гільза з шестигранником і захисним ковпачком

. Поворотна ручка зі шкалою, що замикається

. Поворотна ручка зі шкалою

застосування:

Клапани скидання тиску типу DB..K.. є запобіжними клапанами з пілотним керуванням для установки в картридж. Вони використовуються для обмеження тиску в гідравлічній системі.

Призначення, розріз та умовні позначення клапанів скидання тиску ДБ.К

Налаштування тиску в системі здійснюється за допомогою регулювального елемента (4). У стані спокою клапани закриті. Тиск у порту A діє на золотник (1). У той же час тиск передається через отвір (2) на підпружинену сторону золотника (1) і через отвір (3) до пілотної тарілки (6). Якщо тиск

у порту Піднімається вище значення, встановленого на пружині (5), відкривається кермовий клапан (6). Рідина тепер може витікати з підпружиненої сторони золотника (1), отвору (3) і каналу (8) у порт Y. В результаті падіння тиску переміщує золотник (1), відкриваючи з’єднання від A до B, а тиск, установлений на пружині (5), підтримується.

Повернення керуючого масла з двох пружинних камер здійснюється назовні через порт Y.

будова БД 10 К2-40Б

символ

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Шорсткість поверхні, пов'язаної з клапаном, необхідна шорсткість поверхні становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
