Коли ви працюєте з гідравлічними системами, підтримувати потік рідини в правильному напрямку має більше значення, ніж ви думаєте. Багатошарова пластина зворотного клапана Z1S від Bosch Rexroth робить саме це — вона пропускає рідину в одному напрямку, блокуючи її зворотний рух. Ця проста робота має вирішальне значення в усьому, від фабричних машин до будівельного обладнання.
Чим відрізняється багатошарова пластина зворотного клапана Z1S
Багатошарова пластина зворотного клапана Z1S отримала свою назву завдяки способу її встановлення. Замість того, щоб з’єднуватися шлангами та фітингами, він розташований між іншими компонентами, як шар сендвіча. Така конструкція економить простір і зменшує кількість точок підключення, де можуть статися витоки. У клапані використовується пружинний тарілковий механізм, який щільно закривається проти зворотного потоку, досягаючи майже нульового витоку, навіть коли тиск досягає 350 бар.
Конструкція багатошарової пластини зворотного клапана добре працює в обмеженому просторі. Машинобудівники часто розміщують декілька блоків Z1S вертикально в гідравлічних колекторах, створюючи складні схеми керування без додавання громіздких зовнішніх трубопроводів. Цей модульний підхід відповідає стандартам ISO 4401, що означає, що багатошарова пластина зворотного клапана Z1S сумісна з компонентами різних виробників.
Як працює багатошарова пластина зворотного клапана Z1S
Усередині кожної багатошарової пластини зворотного клапана Z1S розташована тарельчаста пластина, зазвичай виготовлена з високоякісного пластику, яка утримується пружиною на своєму сідлі. Коли тиск рідини в прямому напрямку досягає порогового значення тиску розтріскування, тарельчатка піднімається, і рідина тече через неї. У той момент, коли тиск падає або змінюється, пружина штовхає тарілку вниз, закриваючи прохід.
Серія Z1S пропонує різні тиски крекінгу: варіанти 0,5, 1,5, 3 і 5 бар. Нижчий тиск розтріскування працює краще в системах, де потрібен мінімальний опір, тоді як вищі налаштування запобігають випадковому відкриванню через стрибки тиску. Конфігурація сендвіч-пластини зворотного клапана забезпечує потік до 40 літрів на хвилину в моделях розміру 6 і 100 літрів на хвилину у варіантах розміру 10.
Вибір правильної багатошарової пластини зворотного клапана Z1S
Bosch Rexroth виготовляє вісім різних варіантів функції закривання багатошарової пластини зворотного клапана Z1S. Деякі блокують потік в одному каналі, а інші обробляють два канали одночасно. Найпоширеніша версія блокує потік від порту A2 до A1, але ви знайдете варіанти майже для будь-якої конфігурації схеми.
Розмір має значення при виборі багатошарової пластини зворотного клапана. Розмір 6 Z1S важить близько 0,8 кілограма та витримує тиск до 350 бар. Блоки розміру 10 більші й мають вагу 2,3 кілограма, але можуть працювати з потоком 100 літрів на хвилину. Обидві версії працюють з мінеральними гідравлічними маслами та можуть бути адаптовані для біорозкладаних рідин, якщо ви виберете сумісні ущільнення.
Матеріал ущільнення значно впливає на продуктивність. Стандартні ущільнення FKM добре справляються з більшістю застосувань, особливо коли швидкість рідини перевищує 4 метри на секунду. Для ситуацій із низьким тиском і повільнішим потоком м’які ущільнювачі з NBR зменшують знос сполучених поверхонь. Багатошарова пластина зворотного клапана прослужить довше, якщо ущільнення відповідає умовам експлуатації.
Встановлення багатошарової пластини зворотного клапана Z1S
Від правильного встановлення залежить, наскільки добре працює багатошарова пластина зворотного клапана Z1S. Поверхня для кріплення має бути рівною в межах 0,01 міліметра на 100 міліметрів і гладкою з шорсткістю поверхні не більше 4 мікрометрів. Ці специфікації можуть здатися точними, але вони запобігають витокам, які можуть виникнути з часом.
Багатошарова пластина зворотного клапана кріпиться за допомогою чотирьох гвинтів — M5 для розміру 6 або M6 для моделей розміру 10. Крутний момент тут має значення. Пристроям розміру 6 потрібно від 8 до 10 ньютон-метрів, тоді як розміру 10 потрібно 15,5 ньютон-метрів плюс-мінус 10 відсотків. Використання гвинтів з класом міцності 10.9 забезпечує надійність кріплення навіть під вібрацією.
Ви можете встановити багатошарову пластину зворотного клапана Z1S у будь-якій орієнтації. Функціонування конструкції не залежить від сили тяжіння. Просто переконайтеся, що синя пластикова втулка, яка постачається з деякими моделями, залишається захищеною під час складання. Ця втулка забезпечує додаткове ущільнення, і її не можна пошкоджувати або знімати, якщо ви не замінюєте весь клапан.
Де багатошарова пластина зворотного клапана Z1S працює найкраще
Гідравлічні преси покладаються на багатошарові пластини зворотного клапана для безпечного утримання вантажів. Коли прес робить паузу між циклами, Z1S запобігає течії рідини назад, що призведе до того, що циліндра преса дрейфує вниз. Ця функція утримання вантажу має значення як для безпеки, так і для точності.
Верстати використовують багатошарову пластину зворотного клапана Z1S у шпинделях з ЧПУ та механізмах зміни інструменту. Компактна сендвіч-конструкція вписується в тісний простір навколо обертових компонентів. Високошвидкісні контури в цих машинах користуються опцією металевого ущільнення клапана, яке витримує швидкості понад 4 метри за секунду без надмірного зносу.
Мобільне обладнання, таке як екскаватори та крани, потребує надійного контролю потоку в складних умовах. Сендвіч-плита зворотного клапана Z1S справляється з коливаннями температури та вібрацією, поширеними на будівельних майданчиках. Кутові варіанти багатошарової пластини зворотного клапана допомагають ефективно направляти потік рідини в тісних умовах мобільного обладнання.
Обслуговування багатошарової пластини зворотного клапана Z1S
Чиста гідравлічна рідина забезпечує правильну роботу багатошарової пластини зворотного клапана. Bosch Rexroth визначає клас забруднення ISO 4406 20/18/15, який вимагає фільтрації до 20 мікрометрів. Брудна рідина спричиняє залипання тарілки або передчасне зношування, що призводить до витоків або нездатності закритися.
Під час регулярних перевірок слід перевіряти зовнішні витоки навколо монтажної поверхні та вимірювати перепад тиску на клапані. Підвищення перепаду тиску часто сигналізує про накопичення забруднення всередині. Сендвіч-пластина зворотного клапана Z1S не пропонує варіантів ремонту в польових умовах — якщо внутрішня збірка тарельчатої частини виходить з ладу, ви замінюєте весь блок.
Температура впливає на роботу багатошарової пластини зворотного клапана. Z1S працює від -20°C до +80°C, що відповідає більшості діапазонів температур гідравлічної рідини. В'язкість рідини повинна залишатися в межах від 2,8 до 500 квадратних міліметрів на секунду. За межами цих діапазонів клапан може не відкритися при заданому тиску розтріскування або можуть виникнути витоки.
Усунення поширених проблем із багатошаровою пластиною зворотного клапана Z1S
Якщо багатошарова пластина зворотного клапана не відкривається, проблема зазвичай спричинена забрудненням. Промивання системи відповідно до стандартів чистоти ISO часто вирішує проблеми з залипанням. Якщо промивання не працює, можливо, пружина втомилася і потребує заміни, що означає заміну всього клапана.
Надмірний витік через багатошарову пластину зворотного клапана Z1S зазвичай вказує на зношені ущільнення або використання рідини, несумісної з матеріалом ущільнення. Переконайтеся, що ви використовуєте правильний тип гідравлічної оливи та що ущільнення відповідають вашому застосуванню. Рідини на біологічній основі потребують інших ущільнень, ніж стандартні мінеральні масла.
Високий перепад тиску на клапані говорить про те, що ви, можливо, вибрали неправильний тиск розтріскування або що сміття обмежує потік. Багатошарова пластина зворотного клапана повинна демонструвати поступове збільшення тиску зі швидкістю потоку. Раптовий стрибок падіння тиску вказує на внутрішню закупорку, що вимагає заміни клапана.
Шумна робота часто пов’язана з кавітацією — коли швидкість рідини стає надто високою та створює бульбашки пари, які різко руйнуються. Додавання амортизації потоку перед потіком або перехід на багатошарову пластину зворотного клапана з металевими ущільненнями може зменшити шум кавітації. Іноді підвищення тиску в системі усуває умови, які викликають кавітацію.
Порівняння багатошарової пластини зворотного клапана Z1S з іншими варіантами
Вбудовані зворотні клапани коштують дешевше, ніж сендвіч-пластини, але займають більше місця та потребують додаткових шлангових з’єднань. Сендвіч-пластина зворотного клапана Z1S інтегрується безпосередньо в систему клапанів, усуваючи чотири кінці шланга та можливі місця витоку. Для систем, що монтуються на колекторі, сендвіч-конструкція має більше сенсу.
Зворотні клапани з пілотним керуванням пропонують можливості дистанційного керування, яких не вистачає багатошаровій пластині зворотного клапана Z1S. Однак вони вимагають додаткових пілотних ліній і регулюючих клапанів, що ускладнює вашу систему. Для простого одностороннього керування потоком Z1S з прямим керуванням забезпечує надійну роботу без додаткових компонентів.

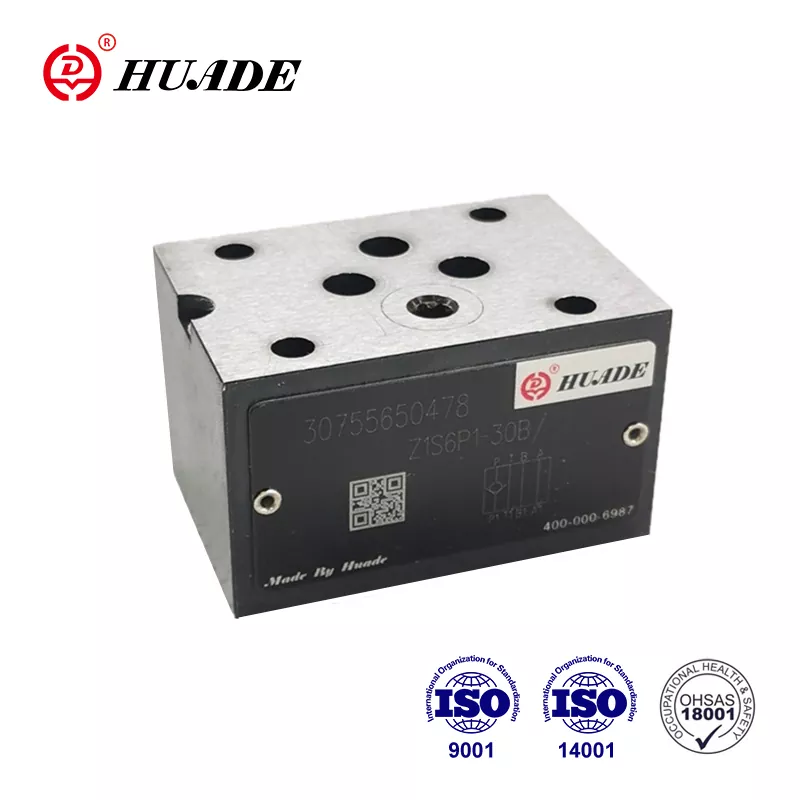

Альтернативні виробники, такі як Huade і Hengli, виробляють багатошарові пластини зворотного клапана, сумісні зі стандартами ISO 4401. Ці варіанти можуть коштувати на 30-50 відсотків дешевше, ніж оригінальні агрегати Bosch Rexroth. Якість зазвичай відповідає вимогам для некритичних застосувань, але оригінальні клапани Z1S пропонують перевірену надійність у складних умовах.
Отримайте максимум від сендвіч-пластини зворотного клапана Z1S
Сендвіч-плита зворотного клапана Z1S забезпечує надійне одностороннє керування потоком, коли ви підбираєте клапан до свого застосування. Вибір правильного тиску розтріскування, типу ущільнення та розміру забезпечує оптимальну продуктивність. Правильне встановлення з правильним моментом затягування та підготовкою поверхні запобігає протіканню. Підтримка чистоти рідини та дотримання температурних меж збільшує термін служби.
Ця багатошарова пластина зворотного клапана працює в системах із тиском від 0,5 бар до 350 бар і працює з мінеральними маслами або біорозкладаними рідинами з відповідними ущільненнями. Компактний сендвіч-монтаж зменшує потреби в просторі, забезпечуючи роботу без протікання. Незалежно від того, чи проектуєте ви нову гідравлічну систему, чи модернізуєте існуючу, сендвіч-плита із зворотним клапаном Z1S пропонує перевірене рішення для керування направленим потоком.
Щоб отримати докладні характеристики та інформацію про замовлення, Bosch Rexroth надає вичерпні таблиці даних через своїх дистриб’юторів. Витративши час на перегляд цих документів, ви зможете вибрати саме той варіант багатошарової пластини зворотного клапана Z1S, якого вимагає ваша заявка.
