Під час роботи з гідравлічними системами керування напрямком потоку рідини має важливе значення для безпеки та ефективності. Зворотний клапан RVP-20 — це встановлений на пластині гідравлічний компонент, призначений для пропускання рідини в одному напрямку, запобігаючи зворотному потоку. Цей посібник пояснює, що робить RVP-20 цінним для гідравлічних застосувань і як він працює в реальних ситуаціях.
Що таке зворотний клапан РВП-20?

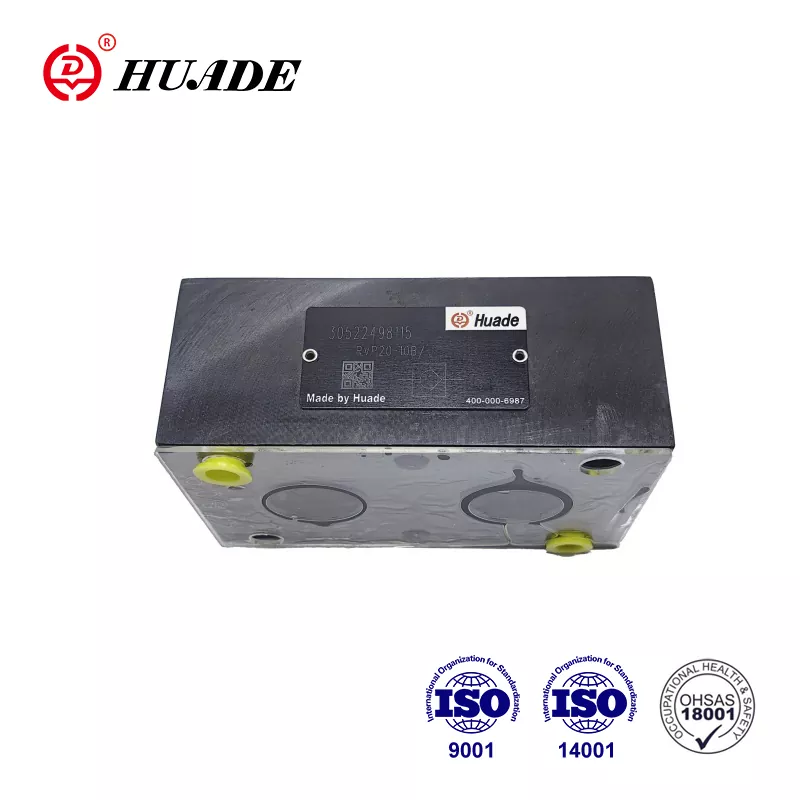

Зворотний клапан RVP-20 — це пружинний клапан виробництва HYDAC, німецької компанії, що спеціалізується на гідравлічних рішеннях. У цьому клапані використовується конусоподібна тарельчаста конструкція, яка створює герметичне ущільнення, коли рідина намагається текти назад. «20» у його назві вказує на те, що його розміри призначені для застосування із середнім потоком, що еквівалентно 1-дюймовому трубному з’єднанню в серії -16.
Клапан забезпечує вільний потік від порту B до порту A, повністю блокуючи зворотний потік. Коли тиск рідини перевищує силу пружини (зазвичай 0,5 бар), конус повертається назад і пропускає рідину. Коли тиск падає або змінюється, пружина швидко штовхає конус назад до його сидіння, зупиняючи будь-який рух назад. Ця проста механічна дія відбувається без електрики або зовнішнього контролю.
Зворотний клапан RVP-20 важить приблизно 3,3 кг і має компактну пластину, яка встановлюється безпосередньо на блоки клапанів. Такий спосіб монтажу економить простір порівняно з вбудованими клапанами та спрощує монтаж у складних гідравлічних схемах.
Технічні характеристики та продуктивність
Зворотний клапан RVP-20 витримує максимальний робочий тиск до 350 бар (5000 psi) і пропускає до 350 літрів на хвилину (150 галлонів на хвилину). Ці специфікації роблять його придатним для середньонавантажених гідравлічних систем будівельного обладнання та промислових машин. Клапан зберігає свою ефективність у діапазоні температур від -20°C до +80°C, охоплюючи більшість робочих середовищ.
Тиск розтріскування для стандартного зворотного клапана RVP-20 становить 0,5 бар, тобто рідині потрібен лише мінімальний тиск, щоб відкрити клапан для прямого потоку. Спеціальні версії з тиском розтріскування 1 бар або вище доступні, коли додатки вимагають більшого опору відкриванню. Падіння тиску на клапані збільшується зі швидкістю потоку — при 200 літрах на хвилину очікується втрата тиску близько 2 бар, тоді як при максимальній подачі 350 літрів на хвилину падіння тиску може досягати 4-8 бар.
Корпус клапана складається з фосфатованої сталі з можливістю цинкового покриття, а конус і сідло виготовлені із загартованої та шліфованої сталі для довговічності. Ущільнення FKM забезпечують хімічну стійкість і працюють з гідравлічними рідинами мінерального масла з в'язкістю від 2,8 до 800 мм²/с. Конструкція відповідає стандартам DIN ISO 1219 і перевірена мінеральними маслами, що відповідають специфікаціям DIN 51524.
Як працює зворотний клапан РВП-20
Розуміння роботи зворотного клапана RVP-20 допомагає пояснити, чому він ефективний у гідравлічних системах. Клапан містить підпружинений конус, який прилягає до точно обробленого сідла. У закритому положенні пружина щільно притискає цей конус до сидіння, створюючи ущільнення метал-метал, яке запобігає проходженню будь-якої рідини назад.
Коли рідина надходить з порту B з достатнім тиском, вона штовхається на поверхню конуса. Коли тиск перевищує силу пружини, конус зміщується назад, відкриваючи шлях рідині для течії до порту А. Конус залишається відкритим, доки триває тиск вперед. У цьому відкритому стані зворотний клапан RVP-20 створює відносно низький опір, забезпечуючи ефективний рух рідини через систему.
Якщо тиск вирівнюється або змінюється, пружина негайно штовхає конус назад у закрите положення. Це швидке закриття запобігає зворотному потоку та захищає компоненти, що знаходяться вище за потоком, від стрибків тиску або зворотного обертання. Конусоподібна конструкція гарантує правильне сідло клапана щоразу, не вимагаючи регулювання чи обслуговування механізму закриття.
Установчі розміри та кріплення
Зворотний клапан RVP-20 використовує стандартизовану схему монтажу пластини, яка підходить до конфігурацій портів SAE, BSPP і NPTF. Монтажна поверхня має ширину 76,5 мм з портами, розташованими на відстані 60 мм один від одного. Загальна довжина клапана 133 мм, висота основи 127 мм. Такі компактні розміри дозволяють установити зворотний клапан RVP-20 у вузькому просторі всередині гідравлічних колекторів.
Для встановлення потрібні болти M10, затягнуті моментом 20-30 Нм. Поверхня для кріплення повинна мати шорсткість 0,8 мкм або більше, щоб забезпечити належне ущільнення. Клапан можна встановити в будь-якій орієнтації, не впливаючи на продуктивність, що дає розробникам гнучкість при створенні гідравлічних контурів. Глибина різьблення порту становить 16 мм, а товщина фланця становить 19 мм.
Встановлюючи зворотний клапан RVP-20, переконайтеся, що напрямок потоку відповідає позначенню стрілкою на корпусі клапана. Порт B має підключатися до джерела тиску, тоді як порт A підключається до захищеного контуру. Використання правильного класу болтів (10,9 або вище) запобігає виходу з ладу кріпильних елементів під впливом вібрації та змін тиску.
Загальні застосування зворотного клапана RVP-20
Мобільна техніка є основною сферою застосування зворотного клапана RVP-20. Екскаватори використовують ці клапани на виходах гідравлічних насосів, щоб підтримувати протитиск і запобігати стрибкам тиску, коли рух стріли раптово припиняється. Катки та ущільнювачі виграють від здатності клапана ізолювати гідравлічні контури, підвищуючи безпеку під час роботи обладнання.
Системи промислової автоматизації покладаються на зворотний клапан RVP-20 для блокування циліндрів і підтримки тиску. Машини для лиття під тиском використовують ці клапани для забезпечення стабільного тиску впорскування, що зменшує кількість дефектів і час простою на 20-30%, згідно з польовими звітами. Гідравлічні системи збірної лінії використовують клапани для запобігання ненавмисному переміщенню, коли в контурах скидається тиск.
Морські та офшорні програми використовують переваги корозійностійких матеріалів і надійного ущільнення зворотного клапана RVP-20. Приводи клапанів на кораблях і нафтових платформах використовують ці зворотні клапани для спрямованої ізоляції. Системи змащення високого тиску та гідравлічні затискні пристрої також включають RVP-20, де запобігання зворотному потоку є критичним для цілісності системи.
Клапан найкраще працює в циклічних програмах із низькою та середньою частотами. Для систем з постійною високочастотною роботою повторне відкриття та закриття може прискорити знос конуса та поверхонь сідла. У таких випадках важливим стає розгляд альтернативних конструкцій клапанів або більш частих інтервалів технічного обслуговування.
Технічне обслуговування та термін служби
Зворотний клапан РВП-20 вимагає мінімального обслуговування в нормальних умовах експлуатації. HYDAC оцінює середній час до відмови (MTTF_d) у 150 років за ідеальних умов, хоча фактичний термін служби сильно залежить від чистоти рідини та робочого середовища. Щорічні огляди або перевірки кожні 1000 годин роботи допомагають визначити знос до того, як виникнуть несправності.
Основні завдання з технічного обслуговування включають перевірку ущільнень на наявність пошкоджень або псування та моніторинг падіння тиску на клапані. Якщо падіння тиску збільшується більш ніж на 10% від базових вимірювань, внутрішній знос або забруднення можуть впливати на продуктивність. Комплекти для заміни ущільнень (номер деталі 555094) доступні для періодичного обслуговування.
При обслуговуванні зворотного клапана RVP-20 повністю ізолюйте гідравлічний контур і скиньте весь тиск перед зняттям клапана. Після повторного складання виконайте перевірку на герметичність при тиску, що в 1,5 рази перевищує робочий, щоб перевірити цілісність ущільнення. Підтримка належної фільтрації рідини (20 мкм або тонше) значно подовжує термін служби клапана, запобігаючи пошкодженню поверхонь ущільнювачів абразивними частинками.
Підтримання гідравлічної рідини чистою та в межах зазначеного діапазону в’язкості запобігає більшості поширених проблем із зворотним клапаном RVP-20. Забруднення є причиною близько 80% несправностей гідравлічних компонентів, тому інвестиції в якісну фільтрацію та регулярний аналіз рідини окупаються завдяки подовженню терміну служби компонентів і скороченню часу простою.
Порівняння зворотного клапана RVP-20 з аналогічними моделями
У серії HYDAC RV/RVP зворотний клапан RVP-20 стоїть між меншими та більшими моделями. Рукоятки RVP-16 пропускають до 200 літрів на хвилину та важать 2,1 кг, що робить їх придатними для легких робіт. RVP-25 збільшує продуктивність до 550 літрів на хвилину, але важить 5,8 кг, що краще підходить для важких промислових систем. Усі три моделі мають однаковий максимальний тиск і діапазон температур 350 бар.
Інші виробники пропонують конкуруючі продукти зі схожими характеристиками. Серія S 20 від Bosch Rexroth забезпечує інтегровані функції безпеки та параметри електричного моніторингу з номінальним тиском до 315 бар і пропускною здатністю до 450 літрів на хвилину. Серія PV від Parker Hannifin наголошує на легких композитних матеріалах для аерокосмічного застосування, які витримують тиск 350 бар і 300 літрів на хвилину.
Клапани серії Danfoss CSV відрізняються підвищеною стійкістю до корозії та вищим номінальним тиском (420 бар), що підходить для сільськогосподарського обладнання. Серія HAWE Hydraulik BC пропонує ультракомпактні конструкції для німецьких виробників обладнання з тиском 350 бар і витратою 320 літрів на хвилину. Зворотний клапан RVP-20 залишається конкурентоспроможним завдяки перевіреній надійності, герметичній конструкції та простоті інтеграції в існуючі системи HYDAC.
Придбання та наявність
Зворотний клапан RVP-20 має стандартний номер деталі 705937 від HYDAC. Купівля через авторизованих дистриб’юторів гарантує оригінальні запчастини та технічну підтримку. Основні дистриб’ютори включають ValinOnline і Leader Hydraulics, які продають клапани та відповідні комплекти ущільнень. Час доставки залежить від регіону, але зазвичай коливається від негайної доступності до 2-4 тижнів для стандартних конфігурацій.
Нестандартні версії зворотного клапана RVP-20 з різним тиском розтріскування або спеціальними ущільненнями вимагають більшого часу виконання, зазвичай 6-8 тижнів. Замовляючи індивідуальні специфікації, надайте повні вимоги до системи, включаючи робочий тиск, швидкість потоку, тип рідини та діапазон температур. Ця інформація допомагає інженерам HYDAC рекомендувати оптимальну конфігурацію.
Вживані або відремонтовані блоки зворотного клапана RVP-20 з’являються на вторинних ринках, таких як eBay, часто за нижчими цінами. Однак купівля вживаних гідравлічних компонентів пов’язана з ризиками, включаючи невідому історію обслуговування та потенційний внутрішній знос. Якщо обмеження вартості вимагають розгляду вживаних клапанів, купуйте лише в продавців із перевіреною репутацією та вимагайте документацію випробування тиском.
Найкращі методи інтеграції зворотного клапана RVP-20
Успішна інтеграція зворотного клапана RVP-20 починається з правильного проектування системи. Обчисліть фактичну швидкість потоку та падіння тиску, щоб переконатися, що клапан не створюватиме надмірного опору в контурі. Клапан працює найкраще, коли потік залишається нижче 80% максимальної пропускної здатності, забезпечуючи запас для стрибків тиску та коливань температури.
Встановіть фільтр випуску повітря або вентиляційний фільтр у системах, де може статися затягування повітря. Затримане повітря може перешкоджати належному закриттю зворотного клапана RVP-20 і з часом може спричинити кавітаційне пошкодження. Розташування клапана таким чином, щоб бульбашки повітря піднімалися та виходили назовні, покращує продуктивність і довговічність.
При використанні кількох блоків зворотного клапана RVP-20 у паралельних контурах забезпечте збалансований розподіл потоку. Незначні коливання тиску розтріскування між клапанами можуть спричинити нерівномірне навантаження, знижуючи ефективність паралельного розташування. Розгляньте можливість використання відповідних наборів з однієї виробничої партії для критичних застосувань.
Контролюйте зворотний клапан RVP-20 під час початкового запуску системи та введення в експлуатацію. Слідкуйте за незвичайним шумом, надмірним нагріванням або неочікуваними показниками тиску, які можуть вказувати на проблеми з установкою або несумісні умови експлуатації. Раннє виявлення проблем запобігає пошкодженню клапана та інших компонентів системи.
Розуміння обмежень і міркувань
Хоча зворотний клапан RVP-20 відмінно підходить для багатьох застосувань, визнання його обмежень запобігає неправильному застосуванню. Клапан не призначений для високочастотних циклів, коли конус відкривається та закривається багато разів на хвилину. Така операція прискорює знос і може призвести до передчасного виходу з ладу. Для високочастотних застосувань розгляньте пілотні зворотні клапани або картриджні клапани, призначені для динамічного обслуговування.
Пружинна конструкція означає, що зворотний клапан RVP-20 завжди створює деякий перепад тиску під час прямого потоку. У ланцюгах, де мінімальний опір є критичним, ця характеристика повинна враховуватись у розмірах насоса та розрахунках ефективності системи. При максимальній витраті падіння тиску може досягати 8 бар, що перетворюється на тепло та втрачену енергію.
Зворотний потік не викликає витоку, коли клапан працює належним чином, але забруднення або знос можуть порушити герметичність. Системи, які вимагають абсолютного нульового витоку для безпеки, можуть потребувати резервних клапанів або альтернативних технологій ущільнення. Регулярне тестування підтверджує, що зворотне ущільнення залишається ефективним протягом усього терміну служби клапана.
Зворотний клапан RVP-20 забезпечує суто механічну роботу без зворотного зв'язку положення або регулювання під час роботи. Застосування, що вимагають змінного тиску крекінгу або дистанційного керування, потребують різних типів клапанів. Розуміння цих основних характеристик допомагає підібрати клапан для відповідних застосувань.
Висновок
Зворотний клапан RVP-20 служить надійним рішенням для запобігання зворотного потоку в гідравлічних системах, що працюють під тиском до 350 бар з витратою до 350 літрів на хвилину. Його підпружинена конструкція конуса забезпечує герметичність зворотного ущільнення, зберігаючи при цьому низький перепад тиску вперед. Компактний формат монтажу на пластині спрощує установку в клапанних блоках і колекторах.
Цей клапан знаходить широке застосування в мобільному обладнанні, промисловій автоматизації та морській гідравліці, де спрямоване керування має значення для безпеки та ефективності. При правильній установці, чистоті рідини та періодичному огляді зворотний клапан RVP-20 забезпечує багаторічну безвідмовну роботу. Його стандартизований дизайн і широка доступність роблять його практичним вибором для нових систем і програм заміни.
Вибираючи зворотний клапан для гідравлічних застосувань, зверніть увагу на зворотний клапан RVP-20 для контурів із середнім навантаженням, які потребують надійного запобігання зворотному потоку. Зіставте технічні характеристики клапана з вимогами вашої системи, дотримуйтеся вказівок зі встановлення та підтримуйте належний стан рідини для оптимальної продуктивності та довговічності.
