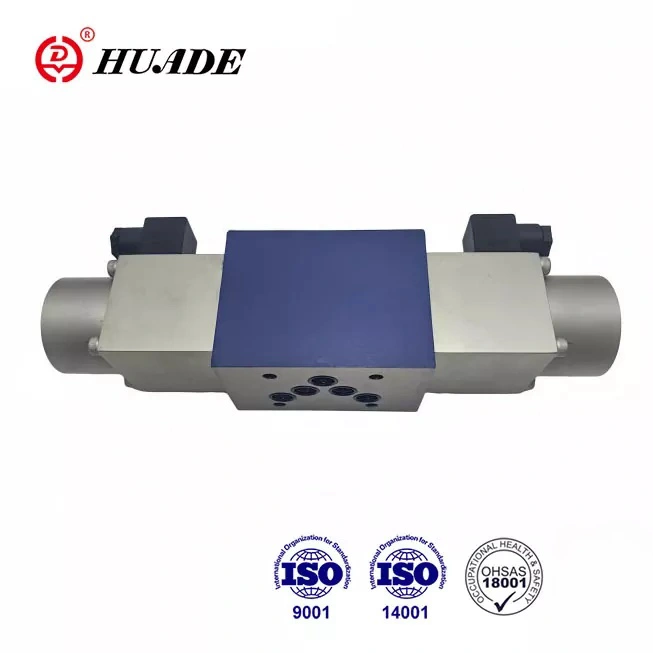

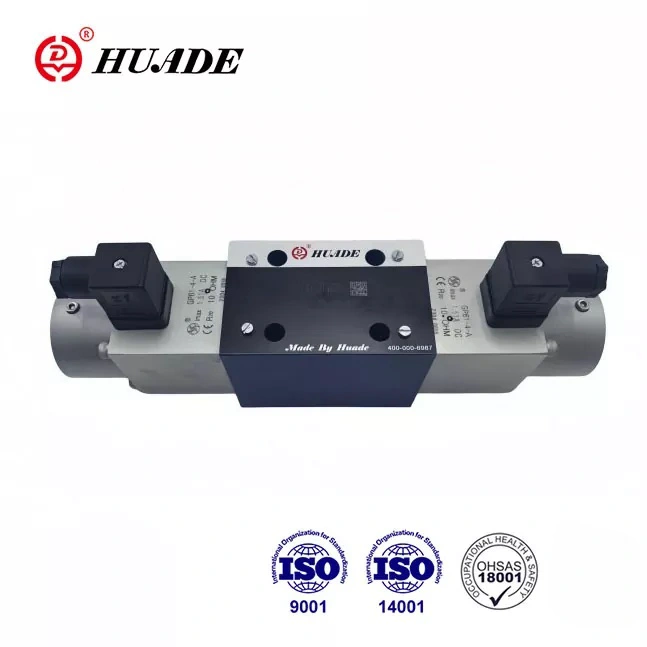

Напрямні регулювальні клапани типу 4WRA мають пряме керування через пропорційні соленоїди. Вони широко використовуються в різних промислових гідравлічних середовищах, які потребують контролю напрямку та потоку. Завдяки двом довгостроковим співпрацям, пропорційні клапани Huade® можуть зрівнятися з тими самими продуктами, які пропонує Rexroth, за продуктивністю. Ціна цього продукту відносно нижча.
|
Гідравлічні дані |
|||
|
Розмір |
6 |
10 |
|
|
Робочий тиск (МПа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Потік (л/хв) |
43 |
95 |
|
|
Ступінь забруднення |
≤ 20 (рекомендовано ≤10) |
||
|
Гістерезис (%) |
<6 |
<5 |
|
|
Повторюваність (%) |
<3 |
<2 |
|
|
Частотна характеристика (-3 дБ, сигнал ± 100%) (Гц) |
6 |
4 |
|
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR), фосфатний ефір (для ущільнення FPM) |
||
|
Діапазон в'язкості (мм²/с) |
3,8 до 380 |
||
|
Діапазон температури рідини під тиском (℃) |
-30 до +80 |
||
|
Вага (кг) |
Клапан з одним електромагнітом |
1.75 |
5.9 |
|
Клапан з двома електромагнітами |
2.5 |
7.5 |
|
|
Електричні дані |
|||
|
Розмір |
6 |
10 |
|
|
Тип напруги |
Постійна напруга |
Постійна напруга |
|
|
Номінальна напруга (В) |
24В |
||
|
Максимальний струм на соленоїд (A) |
1.5 |
||
|
Соленоїдна котушка |
Холодне значення при 20 ℃ |
5.4 |
10 |
|
Макс. значення тепла |
8.1 |
15 |
|
|
Температура навколишнього середовища ℃ |
до +50 |
||
|
Температура котушки ℃ |
до +150 |
||
|
Ізоляція клапана згідно DIN 40 050 |
IP65 |
||
|
Супутній підсилювач (випрямляч 24 В мостового типу) |
ВТ-3013С30 |
ВТ-3014С30 |
|
особливості:
▶ Пропорційний клапан прямого приводу для керування напрямком і об’ємним потоком гідравлічної рідини
▶ Для монтажу підкладки
▶ Для керування відкритим контуром як напряму, так і потоку гідравлічної рідини
▶ Котушка керування з центром пружини
▶ Низький перепад тиску на контрольних майданчиках
▶ І клапан, і електронне керування від одного постачальника
застосування:
Напрямні регулювальні клапани типу 4WRA використовуються для регулювання напрямку та кількості потоку.
Напрямні регулювальні клапани типу 4WRA складаються в основному з корпусу (1), керуючого золотника (3), однієї або двох зворотних пружин (2), а також одного або двох пропорційних соленоїдів (5).
Тип 4WRA 6......10B/..... і 4WRA 10......10B/..... (3-позиційний клапан)
Якщо соленоїди не активовані, керуючий золотник (3) підтримується в нейтральному положенні за допомогою поворотних пружин (2). Керування золотником (3) здійснюється безпосередньо через пропорційний соленоїд (5). Якщо, наприклад, електромагніт «А» подається під напругу, він штовхне золотник керування (3) праворуч пропорційно електричному сигналу. Потім встановлюються з’єднання від P до B і A до T.
Таким чином, золотник керування (3) змушує V-подібні канавки поступово відкриватися для потоку. Коли пропорційний соленоїд (5) знеструмлюється, золотник керування (3) повертається в центральне положення за допомогою поворотної пружини (2).
Конструкція пропорційного клапана 4WRA
Тип 4WRA ...A...10B і 4WRA ...B...10B (2-позиційний клапан)
Функція цього клапана така ж, як і для клапана типу 4WRA. Але це 2-позиційний клапан із лише одним
пропорційний соленоїд
Тип 4WRA має кріплення на плиті, центр пружини та низький перепад тиску на контрольних майданчиках.
Вони часто використовуються в машинобудуванні, легкій промисловості, металургії, шахті, космічних польотах та інших галузях.
Конструкція пропорційного клапана 4WRA...A... і 4WRA...B...
Символ пропорційного клапана 4WRA
