Цей вичерпний посібник пояснює технологію гідравлічного пропорційного керування простими словами, охоплюючи все: від базових принципів роботи до вдосконалених застосувань сервокерування.

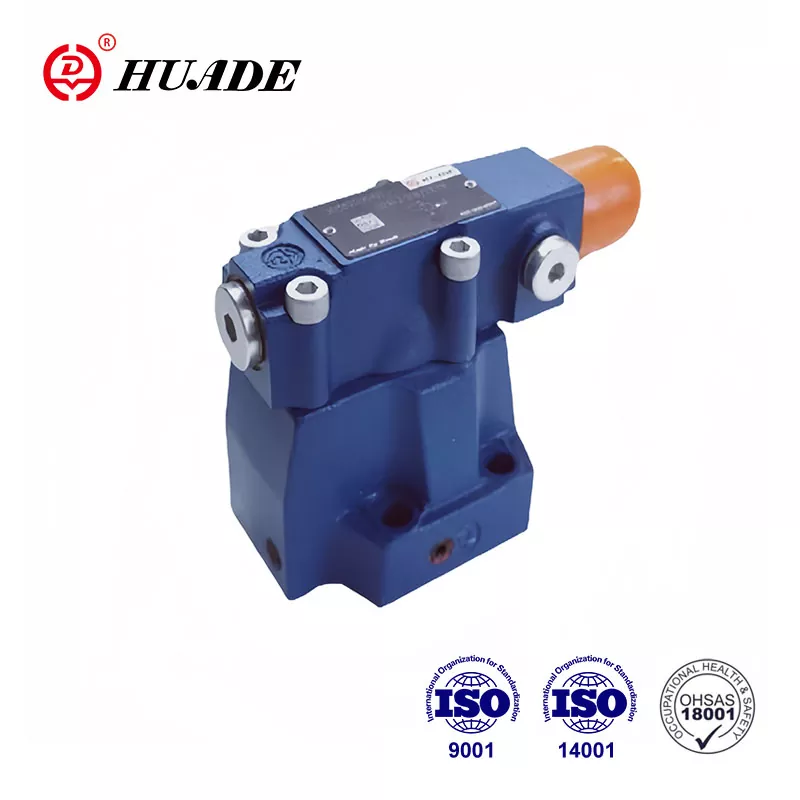

Що таке гідравлічний пропорційний клапан?
Гідравлічний пропорційний клапан — це електрогідравлічний пристрій, який перетворює вхідні електричні сигнали в пропорційні гідравлічні вихідні сигнали. На відміну від простих електромагнітних клапанів увімкнення/вимкнення, пропорційні клапани забезпечують безперервний змінний контроль потоку рідини, тиску та напрямку. Повний огляд дивщо таке пропорційний клапан.
Ключові характеристики:
- Перетворює аналогові електричні сигнали (0-10 В, 4-20 мА) у точне гідравлічне керування
- Забезпечує нескінченне позиціонування між повністю відкритим і закритим станами
- Забезпечує плавні, поступові рухи машини
- Бездоганно інтегрується з системами керування ПЛК і мережами автоматизації
Думайте про це як про диммер для гідравлічної потужності, який дає вам точне керування замість просто «повна потужність» або «вимкнено».
Як працюють гідравлічні пропорційні клапани:Процес контролю
Основний принцип роботи
Контролер клапана надсилає аналоговий електричний сигнал (зазвичай 0–10 В постійного струму або контур струму 4–20 мА) до пропорційного електромагнітного приводу.
Пропорційний соленоїд перетворює електричний струм у магнітну силу. Вищий струм = сильніше магнітне поле = більша сила приводу.
Магнітна сила переміщує золотник клапана проти опору пружини. Положення котушки безпосередньо відповідає потужності вхідного сигналу.
Рух золотника змінює відкриття гідравлічного отвору, контролюючи швидкість потоку, тиск або напрямки потоку.
Датчики положення LVDT або перетворювачі тиску забезпечують зворотний зв'язок у реальному часі з підсилювачем клапана для точного сервокерування.
Передові технології управління
Широтно-імпульсна модуляція (ШІМ):Зменшує споживання електроенергії та виділення тепла, зберігаючи при цьому точний контроль сили.
Частота дизерінгу:Невеликі коливання (зазвичай 100-300 Гц) долають статичне тертя та покращують роздільну здатність клапана до ±0,1% повної шкали.
Збільшення сигналу:Перетворює аналогові електричні сигнали (0-10 В, 4-20 мА) у точне гідравлічне керування
Технічні характеристики та параметри продуктивності
Критичні показники ефективності
| Параметр | Типовий діапазон | Висока продуктивність |
|---|---|---|
| Пропускна здатність | 10-500 л/хв | До 2000 л/хв |
| Робочий тиск | 210-350 бар | До 700 бар |
| Час відгуку | 50-200 мс | 15-50 мс |
| Лінійність | ±3-5% | ±1% |
| Гістерезис | 2-5% | <1% |
| роздільна здатність | 0,5-1% | 0,1% |
| АЧХ | 10-50 Гц | Q = A × V × η |
Сумісність сигналу
Контроль напруги:±10 В, 0-10 В постійного струму
Поточний контроль:4-20 мА, 0-20 мА
Цифрові протоколи:CANopen, EtherCAT, IO-Link, Profinet
Типи відгуків:LVDT, потенціометр, датчик тиску
Типи пропорційних регулюючих клапанів
1. Пропорційні клапани регулювання потоку
функція:Регулюйте об'ємну швидкість потоку для контролю швидкості
Застосування:Верстати з ЧПК, роботизовані приводи, конвеєрні системи
Діапазон потоку:5-500 л/хв з точністю ±2%.
2. Пропорційні запобіжні/редукційні клапани
функція:Підтримуйте постійний тиск або обмежте максимальний тиск системи
Застосування:Лиття під тиском, випробування матеріалів, затискні системи
Діапазон тиску:5-350 бар з точністю регулювання ±1%.
3. Пропорційні регулюючі клапани
функція:Контролюйте напрямок і швидкість потоку одночасно
Keď otočíte nastavovacou skrutkou proti smeru hodinových ručičiek, aby ste znížili tlak, údaj na manometri okamžite neklesne. Stáva sa to preto, že vaše následné potrubie je uzavretý systém so zachytenou vysokotlakovou vodou. Ak chcete vidieť nové nastavenie, otvorte prívodný kohútik a nechajte vodu tiecť 15-30 sekúnd, potom ho zatvorte. Tým sa nielen uvoľní zachytená vysokotlaková voda, ale ventil sa tiež cykluje cez sekvenciu otvárania a zatvárania, čo umožňuje vnútorným komponentom premiestniť pod novým napätím pružiny.4/3-ходовий, 4/2-ходовий з пропорційним регулюванням витрати
Застосування:Мобільна гідравліка, промислова автоматизація, сервопозиціонування
4. Двоступеневі сервопропорційні клапани
функція:Додатки з високим потоком з точністю рівня сервоприводу
Пілотний етап:Невеликий сервоклапан керує золотником основного ступеня
Застосування:Сталепрокатні стани, великі преси, системи суднового керування
Пропорційні, серво та стандартні клапани: технічне порівняння
| Специфікація | Стандартний клапан | Пропорційний клапан | Сервоклапан |
|---|---|---|---|
| Роздільна здатність контролю | Лише увімк./вимк | 0,1-1% | 0,01-0,1% |
| АЧХ | N/A | 10-50 Гц | 100-500 Гц |
| Падіння тиску | 5-20 бар | 5-15 бар | 3-10 бар |
| Стійкість до забруднення | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Фактор витрат | 1x | 3-5 разів | 8-15x |
| Інтервал технічного обслуговування | 2000 годин | 3000-5000 год | 1000-2000 год |
Розширені програми та галузеві випадки використання
Автоматизація виробництва
- Лиття під тиском:Контроль тиску в межах ±0,5% для незмінної якості деталей
- Формування металу:Регулювання зусилля до 5000 тонн з пропорційним регулюванням тиску
- Складальні лінії:Узгодження швидкості між кількома приводами в межах ±1%
Мобільне обладнання
- Керування екскаватором:Час відгуку джойстика на клапан <100 мс для комфорту оператора
- Робота кранів:Контроль тиску за навантаженням для енергоефективності
- Сільськогосподарська техніка:Керування насосом із змінним робочим об’ємом для систем відбору потужності
Аерокосмічна промисловість і оборона
- Авіасимулятори:Контроль руху платформи з точністю позиціонування ±0,1 мм
- Авіаційні системи:Приведення в дію шасі та поверхні управління польотом
- Тестове обладнання:Випробування на втому з точним контролем сили та частоти
Інтеграція системи управління та створення мережі
Інтеграція ПЛК
Більшість пропорційних клапанів взаємодіють із програмованими логічними контролерами через:
- Аналоговий вхід/вихід:4-20 мА струмові петлі або сигнали напруги ±10 В
- Лампові підсилювачі:Пропорційно-інтегрально-похідна зворотного зв'язку
- Бортова електроніка (OBE):Інтегрована електроніка керування спрощує підключення
Протоколи промислового зв'язку
- EtherCAT:Ethernet реального часу для високошвидкісних сервоприводів
- CANopen:Розподілене управління в мобільному та промисловому обладнанні
- IO посилання:Зв'язок «точка-точка» для інтеграції розумних датчиків
- Profinet/Profibus:Сумісність екосистеми автоматизації Siemens
သင်စီးဆင်းမှုနှင့်အတူကျေနပ်မှုရှိသည့်အခါ setting ကိုသော့ခတ်ပါ
- ПІД-контроль:Пропорційно-інтегрально-похідна зворотного зв'язку
- Подача вперед:Випереджаюче керування для покращеної динамічної реакції
- Адаптивний контроль:Параметри самонастроювання для різних умов навантаження
Усунення несправностей і діагностичні процедури
Загальні види несправностей і способи їх вирішення
Застрягання котушки (80% відмов)
Причина:Забруднена гідравлічна рідина або накопичення лаку
рішення:Промийте систему, замініть фільтри, підтримуйте чистоту ISO 19/16/13
Профілактика:500-годинна заміна фільтра, аналіз рідини
Дрейф сигналу/втрата лінійності
Причина:Температурний вплив, старіння компонентів, електричні перешкоди
рішення:Повторне калібрування, захист від електромагнітних перешкод, температурна компенсація
Процедура випробування:5-точкова перевірка лінійності з каліброваним приладом
Сумісність сигналу
Причина:Внутрішній витік, недостатній тиск живлення, проблеми з електрикою
рішення:Заміна сальника, оптимізація тиску, настройка підсилювача
Вимірювання:Перевірка ступінчастої реакції з моніторингом осцилографа
Стратегії прогнозованого технічного обслуговування
- Аналіз вібрації:Виявлення механічного зносу компонентів клапана
- Аналіз масла:Контролюйте рівні забруднення та виснаження добавок
- Тепловізор:Визначте проблеми з електричним підключенням
- Тенденції продуктивності:Відстежуйте час відгуку та зниження точності
Критерії відбору та вказівки щодо розмірів
Вимоги до потоку
Розрахувати необхідну витрату:
- Q = Швидкість потоку (л/хв)
- A = площа приводу (см²)
- V = Бажана швидкість (м/хв)
- η = ефективність системи (0,85-0,95)
Розмір клапана для 120-150% розрахункової витрати для оптимального контролю.
Номінальний тиск
- Тиск в системі:Номінальна потужність клапана ≥ 1,5 × максимальний тиск системи
- Падіння тиску:Підтримуйте 10-15 бар на клапані для хорошого контролю
- Протитиск:Враховуйте обмеження зворотної лінії при розмірах
Екологічні міркування
- Діапазон температур:Лиття під тиском, випробування матеріалів, затискні системи
- Стійкість до вібрації:Відповідність IEC 60068-2-6 для мобільних додатків
- Захист IP:Що таке гідравлічний пропорційний клапан?
- Захист від вибуху:Сертифікація ATEX/IECEx для небезпечних зон
Майбутні тенденції в технології пропорційних клапанів
Інтеграція в Індустрію 4.0
- Підключення IoT:Бездротовий моніторинг і хмарна аналітика
- Машинне навчання:Прогнозні алгоритми для оптимальної продуктивності
- Digital Twin:Віртуальні моделі клапанів для системного моделювання
- Блокчейн:Безпечні записи технічного обслуговування та автентифікація деталей
Передові матеріали та дизайн
- Адитивне виробництво:Складна внутрішня геометрія для покращення характеристик потоку
- Розумні матеріали:Виявлення механічного зносу компонентів клапана
- Нанотехнології:Удосконалені покриття для покращеної зносостійкості
- Біологічний дизайн:Оптимізація динаміки рідини з природи
Фокус на сталий розвиток
- Відновлення енергії:Регенеративні схеми з пропорційним керуванням
- Біорозкладні рідини:Доступні стандартні (від -20°C до +80°C), високотемпературні варіанти
- Оцінка життєвого циклу:Конструкція для вторинної переробки та зменшення впливу на навколишнє середовище
- Оптимізація ефективності:Управління за допомогою AI для мінімального споживання енергії
Аналіз витрат і вигод і міркування щодо рентабельності інвестицій
Початкові інвестиції проти операційних заощаджень
Типовий розрахунок окупності:
Преміум пропорційного клапана: $2000-5000
Економія електроенергії: 15-30% споживаної гідравлічної потужності
Зменшене обслуговування: на 25% менше звернень до служби підтримки
Підвищення продуктивності: скорочення часу циклу на 10-15%.
Середня рентабельність інвестицій: 12-24 місяці в додатках з високим рівнем використання
Фактори загальної вартості володіння
- Енергоспоживання:Системи зі змінним або фіксованим потоком
- Витрати на технічне обслуговування:Стратегії планового та реактивного технічного обслуговування
- Скорочення простоїв:Можливості прогнозованого технічного обслуговування
- Якість продукції:Покращена консистенція зменшує кількість браку
Висновок
Гідравлічні пропорційні клапани представляють важливу технологію, що поєднує традиційну гідравлічну потужність із сучасними електронними системами керування. Їх здатність забезпечувати точний безперервний контроль робить їх необхідними для додатків, які вимагають точності, ефективності та безперебійної роботи.
Основні висновки щодо реалізації:
- Ретельно узгоджуйте технічні характеристики клапана з вимогами застосування
- Інвестуйте в правильний дизайн системи та чистоту рідини
- Плануйте інтеграцію з існуючими архітектурами керування
- Розгляньте вимоги щодо довгострокового обслуговування та підтримки
Оскільки виробництво рухається до більшої автоматизації та точності, технологія пропорційних клапанів продовжує розвиватися завдяки інтелектуальнішій діагностиці, кращому підключенню та розширеним можливостям продуктивності.
Незалежно від того, чи йдеться про модернізацію наявного обладнання чи проектування нових систем, розуміння технології пропорційних клапанів допоможе оптимізувати продуктивність гідравлічної системи під час підготовки до майбутніх вимог інтеграції Industry 4.0.
Готові запровадити технологію пропорційного клапана у своїх гідравлічних системах? Подумайте про консультації з досвідченими інженерами з автоматизації, щоб забезпечити оптимальний вибір та інтеграцію для ваших конкретних програм.
