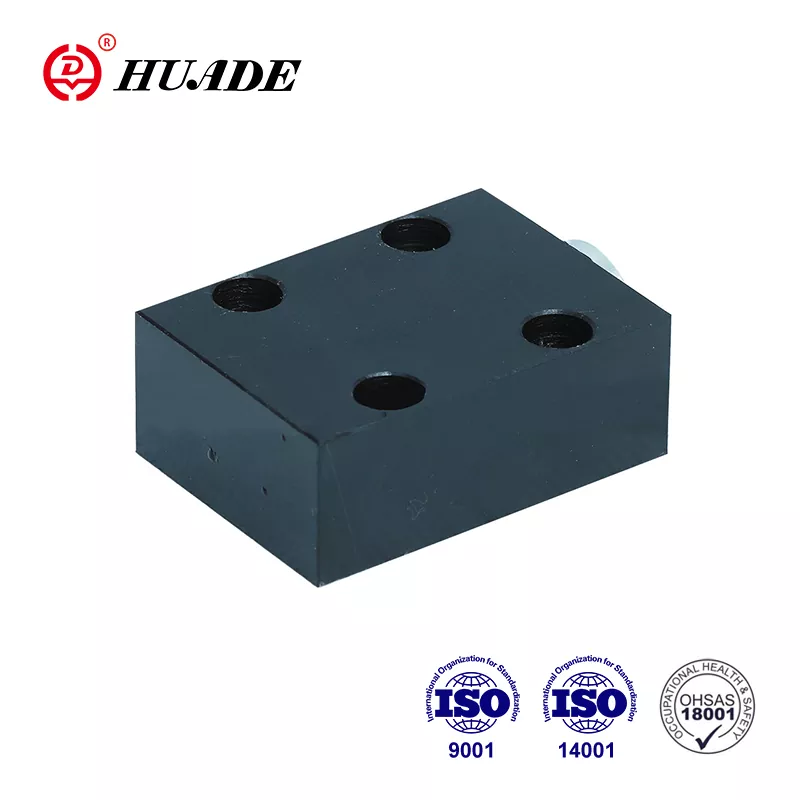

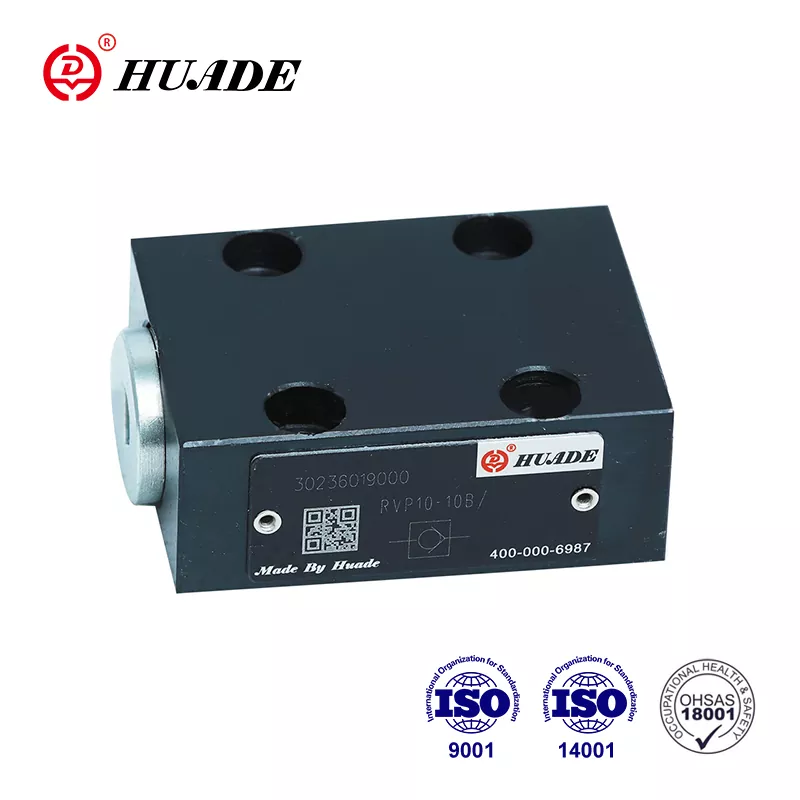

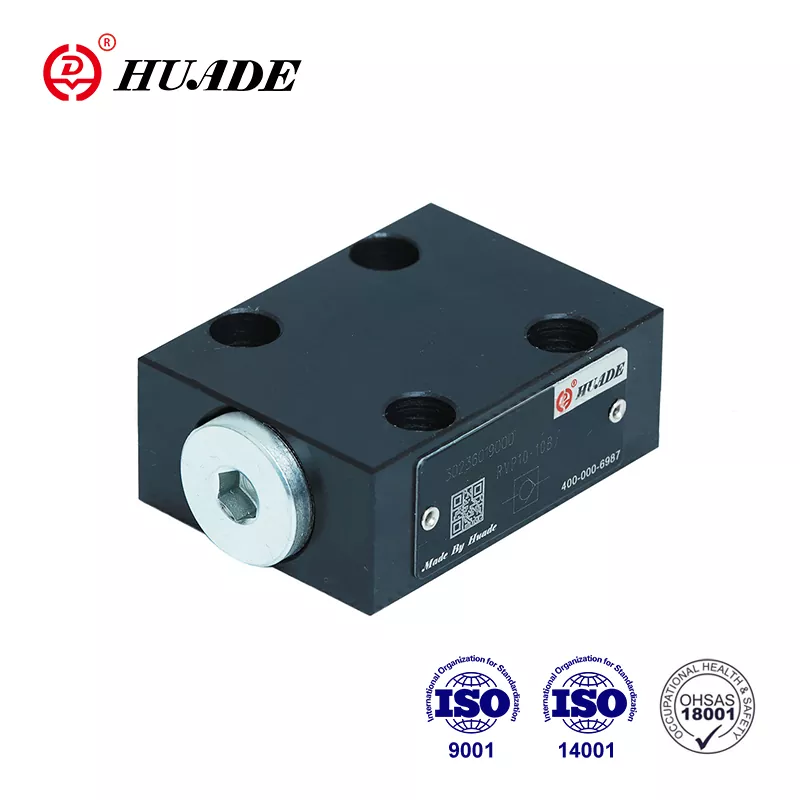

Будучи провідним китайським виробником гідравлічної трансмісії та технологій управління, Huade співпрацює з Rexroth більше 7 років з 1979 року. Зворотний клапан Huade® RVP 16 може повністю замінити RVP 16 Rexroth. Товар Huade відповідає міжнародним стандартам, а саме ISO9001, ISO14001 та OH SAS18001. Фабрика має хорошу систему перевірки, щоб забезпечити відмінну якість усіх продуктів перед виходом із заводу. Зворотний клапан Huade® RVP 16 може широко використовуватися в машинобудуванні та будівельній техніці, металургії, верстатобудуванні, охороні навколишнього середовища, суднобудуванні, аерокосмічній промисловості, залізничному транспорті, нафтовій та нафтохімічній промисловості, військовій промисловості та інших галузях. Це відомий національний бренд у Китаї.
|
Технічні дані |
|||||||||
|
Розмір |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Робочий тиск, не більше (МПа) |
31.5 |
||||||||
|
Тиск відкриття (МПа) |
0.05 |
||||||||
|
Рідина під тиском |
мінеральні масла або фосфатний ефір |
||||||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
||||||||
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
||||||||
|
Фіксація положення |
необов'язковий |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
особливості:
▶ Підключення монтажної пластини
▶ Закриття без протікання в одному напрямку
застосування:
Зворотний клапан RVP 16 в основному використовується на виході з насоса як зворотний клапан і перепускний клапан.
Це тарілчастий клапан з невеликою втратою тиску. Символ і структурна схема наведені нижче. Завданням цього зворотного клапана RVP 16 є, переважно, перекриття потоку без витоку в одному напрямку та забезпечення вільного потоку в протилежному напрямку. В основному він складається з корпусу (1), тарельчатого клапана (2), пружини стиснення (3) і пружинне сидіння (4). Хід тарельчатки (2), яка направляється по її зовнішньому діаметру, обмежується механічним упором. Вбудована натискна пружина (3) підтримує рух закривання. Крім того, натискна пружина (3) утримує тарілку (2) у закритому положенні, навіть якщо через клапан немає потоку.
символ
Структурна схема
①Корпус ②Корпус ③Пружина ④Пружинне сидіння
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків
5. Шорсткість поверхні, пов'язаної з клапаном, повинна бути 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
