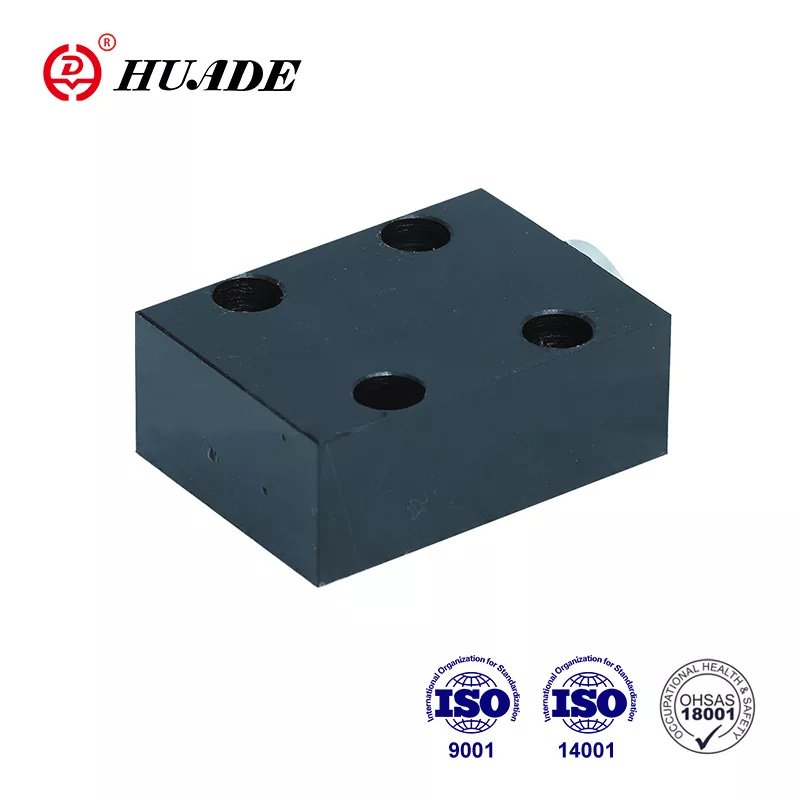

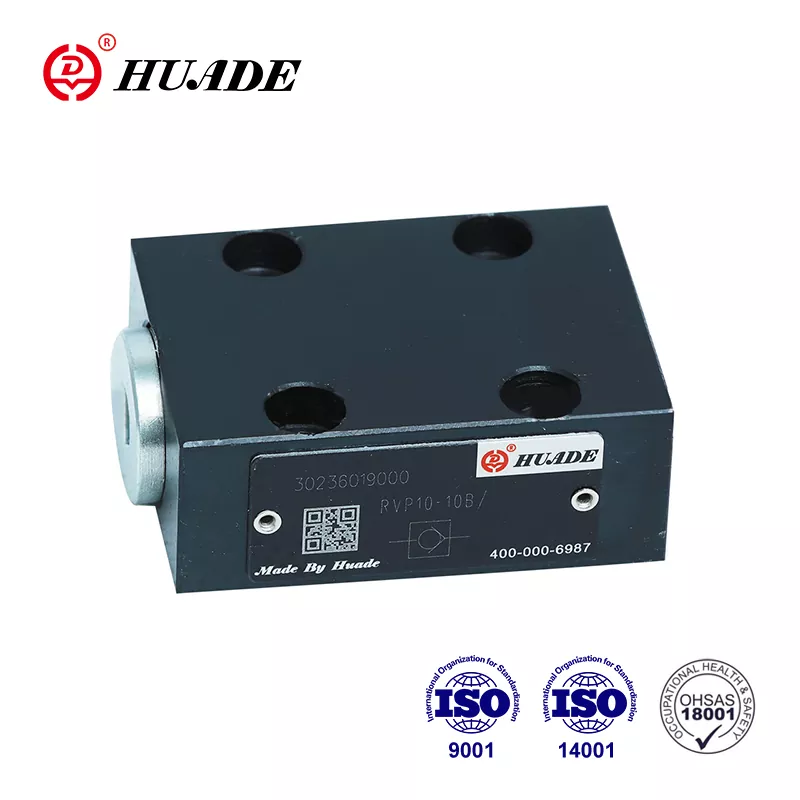

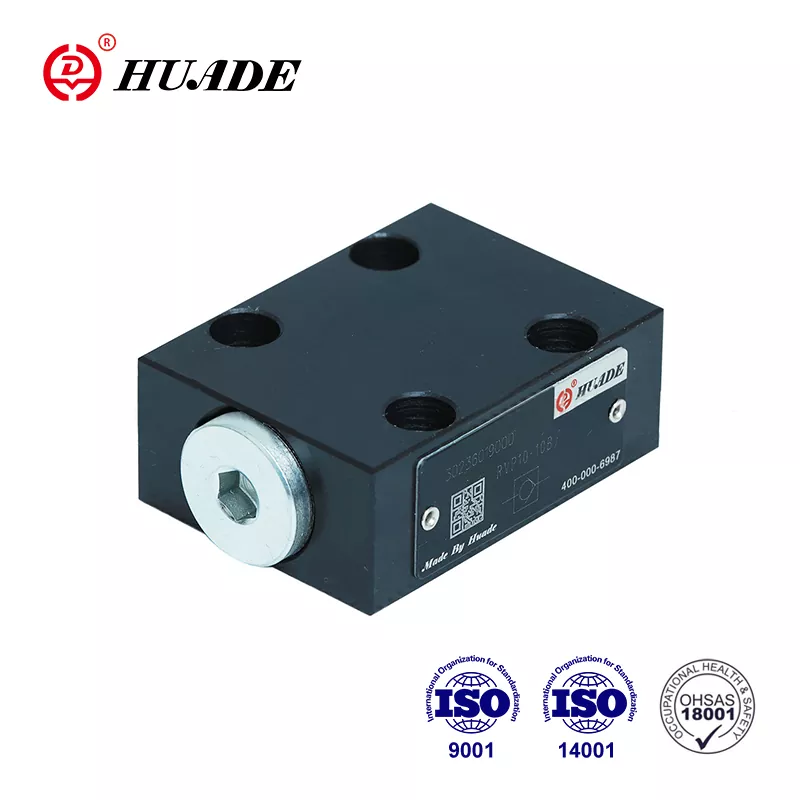

Співпраця з Rexroth більше 7 років, починаючи з 1979 року, зворотний клапан Huade® RVP 6 може повністю замінити аналогічний клапан, пропонований Rexroth. Завод пройшов ISO9001, ISO14001 та ISO45001. Зворотні клапани Huade широко використовуються в інженерній та будівельній техніці, металургії, верстатобудуванні тощо. Усі зворотні клапани RVP 6 проходять суворе тестування перед тим, як залишити фабрику, щоб забезпечити відмінну якість.
|
Технічні дані |
|||||||||
|
Розмір |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Робочий тиск, не більше (МПа) |
31.5 |
||||||||
|
Тиск відкриття (МПа) |
0.05 |
||||||||
|
Рідина під тиском |
мінеральні масла або фосфатний ефір |
||||||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
||||||||
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
||||||||
|
Фіксація положення |
необов'язковий |
||||||||
особливості:
▶ Підключення монтажної пластини
▶ Закриття без протікання в одному напрямку
застосування:
Зворотний клапан RVP 6 в основному використовується на виході з насоса як зворотний клапан і перепускний клапан.
Завданням зворотнього клапана типу RVP 6 є, переважно, перекриття потоку без витоку в одному напрямку та забезпечення вільного потоку в протилежному напрямку. Він в основному складається з корпусу (1), тарельчатого клапана (2), пружини стиснення (3), і пружинне сидіння (4). Хід тарельчатки (2), яка наводиться на її
зовнішній діаметр обмежений механічним упором. Вбудована натискна пружина (3) підтримує рух закривання. Крім того, натискна пружина (3) утримує тарілку (2) у закритому положенні, навіть коли через клапан немає потоку.
символ
Структурна схема
①Корпус ②Корпус ③Пружина ④Пружинне сидіння
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків
5. Шорсткість поверхні, пов'язаної з клапаном, повинна становити 0,8/
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
