Ви ніколи не замислювалися про те, як важкі машини, як екскаватори та бульдозери, отримують свою неймовірну силу? Секрет часто лежить у чомусь, що називається осьовим поршневим насосом. Але ось питання, що спантеличує багатьох людей: чи є осьові насоси поршня, насправді створюють тиск?
Коротка відповідь - так - але не так, як ви можете подумати. Давайте зануримось у цей захоплюючий світ гідравлічної сили та дізнаємось, як працюють ці дивовижні машини.

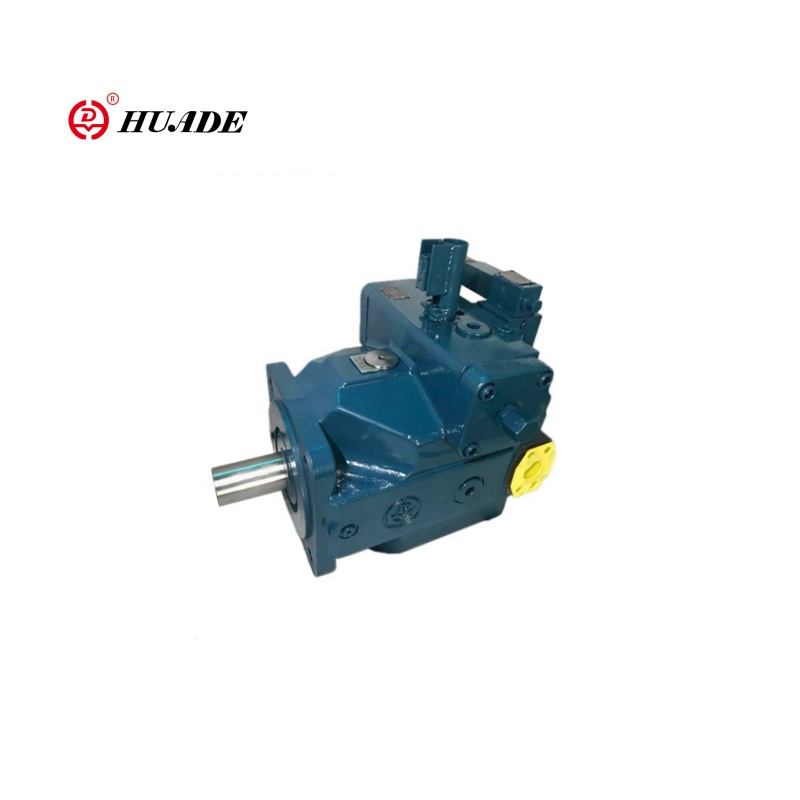

Що саме є осьовим поршневим насосом?
Подумайте про осьовий поршневий насос як серце гідравлічної системи. Так само, як ваше серце перекачує кров через ваш організм, цей насос переміщує гідравлічну рідину через машини, щоб змусити їх працювати.
Назва "осьовий поршень" походить від того, як він побудований:
- Осьовийозначає, що поршні рухаються вперед і назад по тій же лінії, що і головний вал
- Поршеньвідноситься до невеликих циліндрів, які виконують фактичні накачування
Ці насоси є особливими, оскільки вони можуть обробляти надзвичайно високий тиск - іноді до 6500 фунтів на дюйм (фунти на квадратний дюйм). Це як мати вагу чотирьох автомобілів, що натискають на кожен квадратний дюйм!
Велике питання: чи дійсно вони створюють тиск?
Ось де стає цікаво. В інженерії є поширена приказка: "Насоси створюють потік, а не тиск". Хоча це звучить розумно, це лише частина історії.
Правда:Осьові поршневі насоси створюють потік спочатку, потім тиск відбувається, коли цей потік відповідає опору.
Уявіть, що стискаєте садовий шланг, поки вода протікає через нього. Насос (ваш кран) створює потік, але коли ви стискаєте шланг (створюючи опір), накопичується тиск. Те саме відбувається в гідравлічних системах.
Як це працює в реальному житті
Він підштовхує фіксовану кількість гідравлічної олії з кожним кроком
Це може бути важке навантаження, закритий клапан або тертя в системі
Рідина більше ніде не має бути, тому тиск збільшується
Цей тиск - це те, що піднімає важкі предмети або рухає машини
Всередині осьового поршневого насоса: ключові частини
Давайте розберемо основні компоненти, які змушують ці насоси працювати:
1. Блок циліндрів
Це як основне тіло, яке тримає все разом. Він крутиться навколо і має отвори для поршнів.
2. Поршні
Це невеликі циліндри, які рухаються туди -сюди. Більшість насосів мають 7 або 9 поршнів (завжди непарне число, щоб зробити потік більш плавним).
3. Swashplate
Ця кутова плита-це розумна частина, яка перетворює спінінг руху в рух поршневих поршня. Подумайте про це як про кулач у автомобілі.
4. Вал приводу
Це з'єднується з двигуном і змушує все крутитися.
5. Пластина клапана
Це контролює, куди входить і виходить рідина, як світлофори для гідравлічної рідини.
Як відбувається магія: процес накачування
Процес напрочуд простий:
Крок 1: Фаза всмоктування
- Поршні відтягуються назад, створюючи порожній простір
- Гідравлічна рідина засмоктується через вхід
- Це як використання шприца для отримання ліків
Крок 2: Фаза розряду
- Поршні просуваються вперед, стискаючи рідину
- Рідина, що під тиском, вистрілює через розетку
- Це створює потік, який може накопичити тиск
Це трапляється тисячі разів на хвилину, створюючи постійний потік рідини високого тиску.
Два типи: фіксовано проти змінної переміщення
Осьові поршневі насоси поставляються у двох основних смаках:
- Кут розпушування ніколи не змінюється
- Вони завжди перекачують однакову кількість рідини
- Простий і надійний, як базовий автомобільний двигун
- Кут запачки можна регулювати
- Ви можете контролювати, скільки рідини вони накачують
- Більш складний, але набагато гнучкіший
- Як мати машину з постійно змінною передачею
Програми в реальному світі: де ви знайдете ці насоси
Осьові поршневі насоси є скрізь, навіть якщо ви їх не бачите:
Будівельне обладнання
- Екскаватори використовують їх для підняття тонн бруду
- Бульдозери проштовхуються через жорстку місцевість
- Крани піднімають важкі матеріали до великої висоти
Промислові машини
- Гідравлічні преси Формують металеві деталі
- Машини ЧПУ вирізані з неймовірною точністю
- Машини для лиття ін'єкцій виготовляють пластикові вироби
Перевезення
- Літак використовує їх для посадки та управління польотами
- Кораблі покладаються на них для рульових систем
- Навіть деякі системи кондиціонування автомобілів використовують їх
Сільське господарство
- Трактори використовують гідравлічну потужність для кріплення
- Уруки експлуатують складні механізми різання
- Системи зрошення ефективно переміщують воду
Можливості тиску: Наскільки вони сильні?
Різні осьові поршневі насоси можуть обробляти різні рівні тиску:
- Моделі середнього тиску:До 3600 фунтів на дюйм
- Моделі високого тиску:Від 5000 до 6500 фунтів на дюйм
- Спеціалізовані насоси:Деякі можуть піти ще вище
Щоб поставити це в перспективу, типова автомобільна шина має близько 30-35 фунтів на дюйм. Ці насоси можуть створювати тиск, що в 100-200 разів сильніше!
Чому тиск має значення
Тиск - це те, що надає гідравлічним системам свою неймовірну міцність. Ось чому:
Множення сили
Використовуючи принцип Паскаля (названий на честь розумного французького хлопця), гідравлічні системи можуть помножити силу. Невелика сила на невеликому поршні може створити величезну силу на великому поршні.
Точний контроль
Високий тиск дозволяє здійснювати дуже точні рухи, саме тому гідравлічні системи використовуються в управлінні літаками та хірургічному обладнанні.
Компактна потужність
Гідравлічні системи можуть доставляти величезну потужність від відносно невеликих компонентів, що робить їх ідеальними для мобільного обладнання.
Поширені проблеми та рішення
Як і будь -яка машина, осьові поршневі насоси можуть мати проблеми:
Пульсація тиску
Проблема:Потік не ідеально гладкий, створюючи вібрації
Рішення:Використовуйте непарну кількість поршнів та спеціальних конструкцій клапана
Внутрішній витік
Проблема:Витік рідини всередині насоса, знижуючи ефективність
Рішення:Регулярне обслуговування та якісна гідравлічна рідина
Перегрівання
Проблема:Високий тиск створює тепло, яке може пошкодити ущільнення
Рішення:Правильні системи охолодження та клапани для зняття тиску
Поради щодо технічного обслуговування: підтримка насоса щасливою
Щоб весь осьовий поршневий насос працював добре:
- Зберігайте рідину в чистоті- Брудна олія - ворог гідравлічних систем
- Регулярно міняйте фільтри- Подумайте про них як про повітряні фільтри насоса
- Відстежувати тиск і температуру- занадто багато будь -якого може спричинити проблеми
- Перевірте наявність витоків- Зовнішні витоки відходять рідину; Внутрішні витоки знижують ефективність
- Дотримуйтесь графіків технічного обслуговування- Регулярні перевірки запобігають великим проблемам
Порівняння осьових поршневих насосів з іншими типами
Насоси передач:Простіший, дешевший, але обмежений тиск
Осьовий поршень:Більш складна, дорога, але значно більша здатність до тиску
Насоси з лопами:Тихіший, більш плавний потік, але не такий сильний
Осьовий поршень:Гучніший, але може впоратися з екстремальним тиском
Відцентрова:Відмінно підходить для переміщення багато води при низькому тиску
Осьовий поршень:Ідеально підходить для високого тиску, точні програми
Майбутнє осьових поршневих насосів
Технологія продовжує вдосконалювати ці насоси:
Розумні елементи управління
Нові насоси можуть автоматично регулювати вихід на основі того, що потрібна система, заощадження енергії та підвищення продуктивності.
Кращі матеріали
Розширені матеріали змушують насоси тривати довше і справляються з більш високим тиском.
Цифровий моніторинг
Датчики можуть передбачити, коли потрібно технічне обслуговування, запобігаючи несподіваному поломки.
Енергоефективність: чому це має значення
Сучасні осьові поршневі насоси неймовірно ефективні:
- Об'ємна ефективність:До 96% рідини фактично накачають
- Механічна ефективність:Дуже мало енергії витрачається як тепло
- Змінне переміщення:Тільки накачує те, що потрібно, заощаджуючи енергію
Ця ефективність важлива, оскільки:
- Це економить гроші на електроенергію
- Це зменшує вироблення тепла
- Це краще для навколишнього середовища
Вибір правильного насоса
Вибираючи осьовий поршневий насос, розгляньте:
Вимоги до тиску
Скільки тиску насправді потрібна ваша система? Не має великого розміру - це витрачає енергію та гроші.
Витрата
Скільки рідини потрібно рухатися за хвилину? Це визначає розмір насоса.
Тип управління
Вам потрібен фіксований вихід або змінний контроль? Змінна коштує дорожче, але пропонує гнучкість.
Навколишнє середовище
Це буде працювати в приміщенні чи на відкритому повітрі? У чистих чи брудних умовах? Температурні крайнощі?
Бюджет
Баланс наперед варто з довгостроковими експлуатаційними витратами та надійністю.
Міркування безпеки
- НіколиРобота над системами під тиском
- Завжди використовуйте належне обладнання для безпеки
- Пройти навчання до роботи гідравлічної техніки
- Поважайте потужність - гідравлічна рідина під тиском може прорізати шкіру
Розуміння інтеграції системи
Осьові поршневі насоси не працюють поодинці. Вони є частиною повної гідравлічної системи, яка включає:
Резервуар
Зберігає гідравлічну рідину і дозволяє охолонути
Фільтри
Зберігайте рідину чистою та захистіть компоненти системи
Клапани
Контроль потоку, тиск та швидкість
Приводи
Перетворити гідравлічну потужність назад у механічну роботу (циліндри, двигуни)
Система охолодження
Керує теплом, що генерується системою
Усунення несправностей
Низький вихідний тиск
- Перевірте наявність внутрішнього витоку
- Перевірте налаштування переміщення насоса
- Шукайте зовнішні витоки
- Перевірте налаштування клапана рельєфу
Надмірний шум
- Перевірте рівень рідини та якість
- Шукайте повітря в системі
- Перевірте належне монтаж
- Перевірте наявність зношених компонентів
Перегрівання
- Перевірте систему охолодження
- Перевірте належну в'язкість рідини
- Шукайте надмірний тиск
- Перевірте наявність заблокованих фільтрів
Підсумок
Отже, чи створюють тиск осьові поршневі насоси? Абсолютно! Хоча вони в першу чергу створюють потік, цей потік стає тиском, коли він відповідає опору в гідравлічній системі. Цей тиск - це те, що надає гідравлічному обладнанню його неймовірну потужність та точність.
Ці насоси - це інженерні диво, які революціонізували незліченну кількість галузей. Від екскаватора, що копає свою основу, до літака безпечно приземляється в аеропорту, осьові поршневі насоси працюють за лаштунками, щоб зробити наш сучасний світ можливим.
Розуміння того, як вони працюють, допомагає нам оцінити неймовірну інженерію, яка входить у повсякденні машини. Наступного разу, коли ви побачите, як працює важке обладнання, ви дізнаєтесь, що всередині є осьовий поршневий насос, тихо створюючи тиск, необхідний для переміщення гір - буквально!
Ключові винос
- Осьові поршневі насоси створюють потік, який стає тиском, коли він відповідає опір
- Вони можуть впоратися з надзвичайно високим тиском (до 6500+ фунт / кв.дюйм)
- Вони використовуються в будівництві, аерокосмічній, промисловому та сільськогосподарському обладнанні
- Правильне обслуговування має вирішальне значення для тривалого життя та надійної роботи
- Насоси змінної переміщення пропонують кращу енергоефективність та контроль
- Вони складніші, ніж інші типи насосів, але пропонують найкращі показники для додатків високого тиску
Незалежно від того, чи студент ви дізнаєтесь про гідравліку, техніку, що підтримує обладнання, або просто хтось цікавий, наскільки потужні машини працюють, розуміння осьових поршневих насосів відкриває захоплюючий світ інженерії та технологій.
