Ви коли -небудь замислювалися про те, як сучасні машини Чи можуть так точно контролювати рідини? Чи це медичний вентилятор, що доставляє точна кількість кисню пацієнту або робототехнічна рука, що рухається з неймовірною Точність, секрет часто полягає в тому, що називається a пропорційний клапан.
Визнаючи, що різні читачі мають надзвичайно різні інформаційні потреби, цей всебічний посібник підходить пропорційні клапани з чотирьох різних професійних перспектив. Незалежно від того, чи ви цікавий початківець, який намагається зрозуміти основи, інженера, який шукає технічних характеристик, професіонал із закупівель, що оцінює постачальників, або спостерігач, що спостерігає за останніми тенденціями, ми спеціально підготували наш вміст для вашої ролі та вимог.
Пропорційний клапан - це тип клапана, який може постійно регулювати гідравлічний або пневматичний тиск на основі вхідного електричного сигналу - набагато як кран, який регулює потік, а не просто вмикається або вимикається.

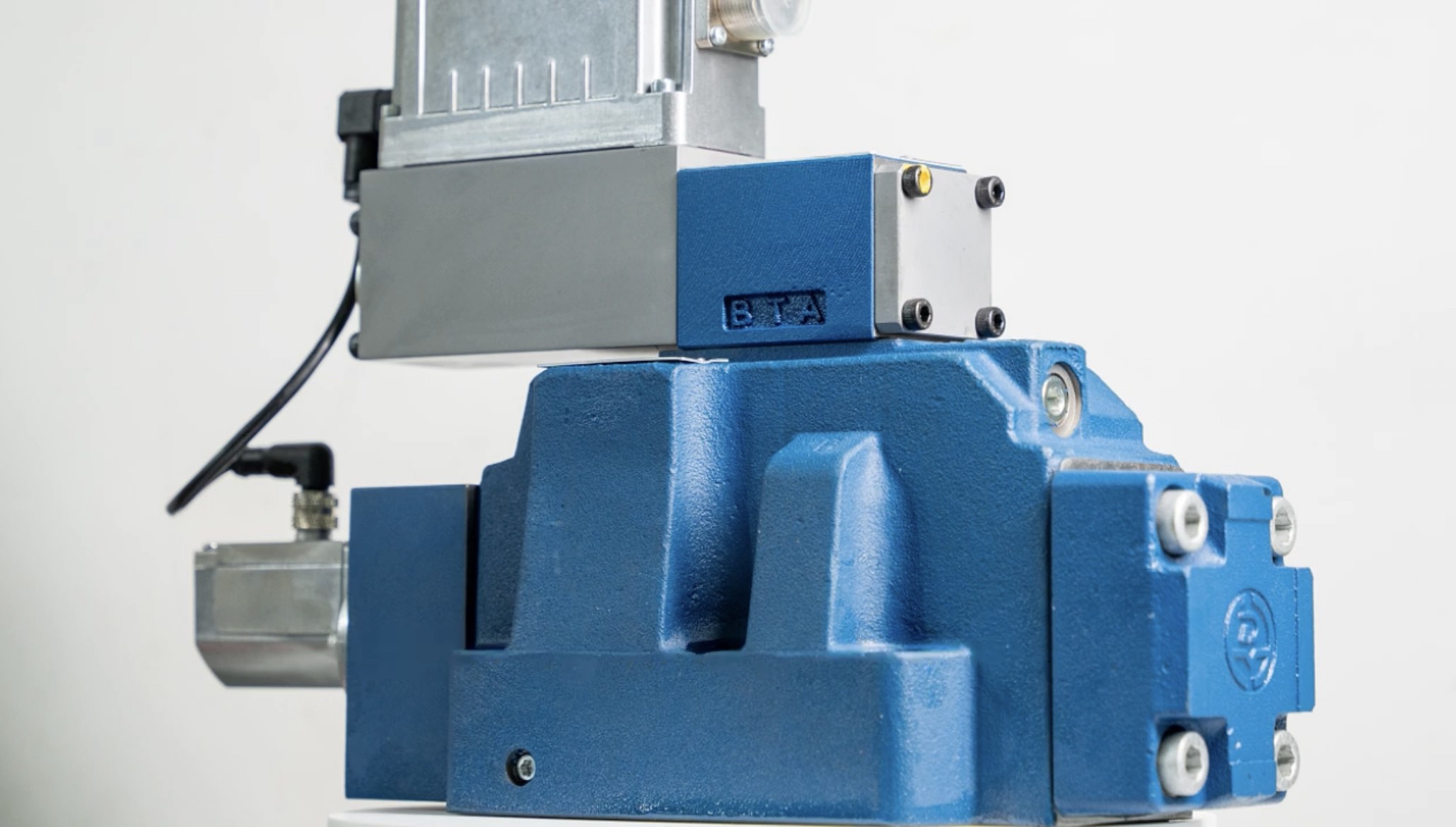

A пропорційний клапанє розумним пристрій, який контролює потік, тиск або напрямок рідин (рідини або Гази) з неймовірною точністю. Подумайте про це як про витончений кран, який Може відкритись і близько до будь -якого положення між повністю увімкненим і повністю вимкнено.
На відміну від регулярних клапанів, що працюють/вимикають Перемикачі світла (ввімкнено, або вимкнено), пропорційні клапани працюють більше як тьмяні перемикачі. Вони можуть пристосуватися до будь -якого рівня між 0% до 100% на основі Електричний сигнал, який вони отримують.
Уявіть, що намагаєтесь заповнити склянку води З пожежним шлангом, який має лише два налаштування: повністю вимкнено або повний вибух. Ось так було б намагатися зробити точну роботу лише з клапанами вмикання/вимкнення. Пропорційні клапани дають нам необхідний контроль, необхідний:
Давайте порівняємо ці два типи клапанів пліч -о -пліч:
|
Означати |
Пропорційний клапан |
Вмикач/вимкнення клапана |
|
КОНТРОЛЬ |
Змінна (0-100%) |
Бінарний (0% або 100%) |
|
Точність |
Дуже високий (± 1-5%) |
Обмежений (± 10-20%) |
|
Тип сигналу |
Аналогове (0-10 В, 4-20ma) |
Цифровий (увімкнено/вимкнено) |
|
Реакція |
Гладкий і поступовий |
Швидко, але різко |
|
Вартість |
Вищий |
Опускатися |
|
Найкраще |
Точні програми |
Прості завдання ввімкнення/вимкнення |
Подумайте про це так:Якщо вам потрібно припаркувати машину в тісному просторі, вам захочеться пропорційно контроль (ніжне прискорення та гальмування). Але якщо вам просто потрібно почати або Зупиніть двигун, перемикач увімкнення/вимкнення працює ідеально.
Магія відбувається через поєднання Електричні та механічні частини, що працюють разом:
Основний процес
Ключові компоненти
Ось основні частини та те, що вони роблять:
|
Компонент |
Робота |
Як це допомагає |
|
Живлення |
Забезпечує електроенергію (зазвичай 24 В) |
Потужність усієї системи |
|
Контролер/PLC |
Надсилає командні сигнали |
Розповідає клапан, що робити |
|
Підсилювач |
Перетворює сигнали в потрібну силу |
Переконується, що соленоїд отримує право влада |
|
Соленоїд |
Створює магнітну силу |
Рухається на котушці |
|
Котушка/плунжер |
Контролює рідкий шлях |
Фактично регулює потік |
|
Датчик зворотного зв'язку |
Моніторинг позиції |
Забезпечує точність |
Розумні функції
Сучасні пропорційні клапани часто включають:
Пропорційні клапани бувають в різних Сорти для різних робочих місць:
За функцією
За дизайном
За допомогою електроніки
Ці універсальні пристрої з’являються у багатьох Індустрія:
Медичні програми
Промислова автоматизація
Автомобільний та аерокосмічний
Інші галузі
Хороші речі
|
Специфікація |
Типовий діапазон |
Що це означає |
|
Час відповіді |
10-50 мілісекунд |
Як швидко це реагує |
|
Точність |
± 1% до ± 5% |
Як це точно |
|
Діапазон тиску |
0-350 бар |
Максимальний тиск, яким він може впоратися |
|
Діапазон температури |
-20 ° C до +80 ° C |
Робочі межі температури |
|
Тривалість життя |
100 мільйонів циклів |
Як довго це триває |
На що стежити
Поради щодо технічного обслуговування
Щоб пропорційні клапани працювали добре:
Ключові питання, які слід задати
Контрольний список вибору
Світ пропорційних клапанів зберігається розвивається:
Що наступне
Цифровий проти аналогового управління
Сучасна перевага
Переваги цифрового контролю:
Традиційний аналог:
Медичний вентилятор
Пацієнт Covid-19 потребує точного кисню доставка. Пропорційний клапан отримує сигнали від датчиків, що контролюють Дихання пацієнта і регулює потік кисню в режимі реального часу, потенційно заощаджуючи живе.
Робототехнічна конвеєра
Виробник автомобілів використовує робототехнічні зброї з пропорційні клапани для встановлення лобового складу. Клапани клапани контролюють пневматичний Захист, які повинні міцно тримати скло, але обережно - занадто вільно, і воно падає, Занадто щільно, і це ламається.
Аерокосмічне застосування
Система управління польотами літака використовує пропорційні клапани для переміщення контрольних поверхонь. Пілотний вхід перекладається на точні рухи клапана, які регулюють потік повітря над крилами та контрольними поверхнями, Увімкнення плавного польоту.
Поширені проблеми та рішення
Випуск: клапан не відповідає
Можливі причини:
Випуск: Погана точність
Можливі причини:
Початкові інвестиції проти довгострокової вартості
В той час як пропорційні клапани коштують дорожче Наперед, вони часто забезпечують кращу цінність через:
Фактори ROI
Робити і не
Робити:
Не:
Пропорційні клапани є вирішальним Технологія, яка подолає розрив між простим контролем/вимкненням та комплексом, Точне управління рідиною. Вони дозволяють плавно, точну роботу Незліченна кількість систем, на які ми покладаємось щодня - від медичного обладнання, яке зберігає США здорові для виробничих систем, які виробляють товари, які ми використовуємо.
Оскільки технологія продовжує просуватися, пропорційні клапани стають розумнішими, ефективнішими та інтегрованішими з системами цифрового управління. Для інженерів, техніків та керівників Робота з системами живлення рідини, розуміння цих пристроїв має важливе значення для Створення систем, які не просто функціональні, але оптимізовані для продуктивності, ефективність та надійність.
Незалежно від того, чи проектуєте ви нову систему, Оновлення існуючого або просто намагається зрозуміти, як сучасні машини Досягніть такої вражаючої точності, пропорційні клапани, ймовірно, грають ключ роль за лаштунками. Їх здатність забезпечувати гладку, точну та надійну Контроль робить їх незамінними у нашому все більш автоматизованому світі.
Наступного разу, коли ви побачите робота, який рухається Рідиста благодать, пацієнт, який отримує точно контрольоване лікування, або Літак, що плавно пролітають через турбулентність, пам’ятайте, що пропорційні клапани Можливо, просто не розкриті герої, що роблять це все можливим.
Готовий дізнатися більше про контроль рідини системи? Дослідіть наші інші путівники щодо гідравліки, пневматики та промисловості Автоматизація для поглиблення вашого розуміння цих захоплюючих технологій.
