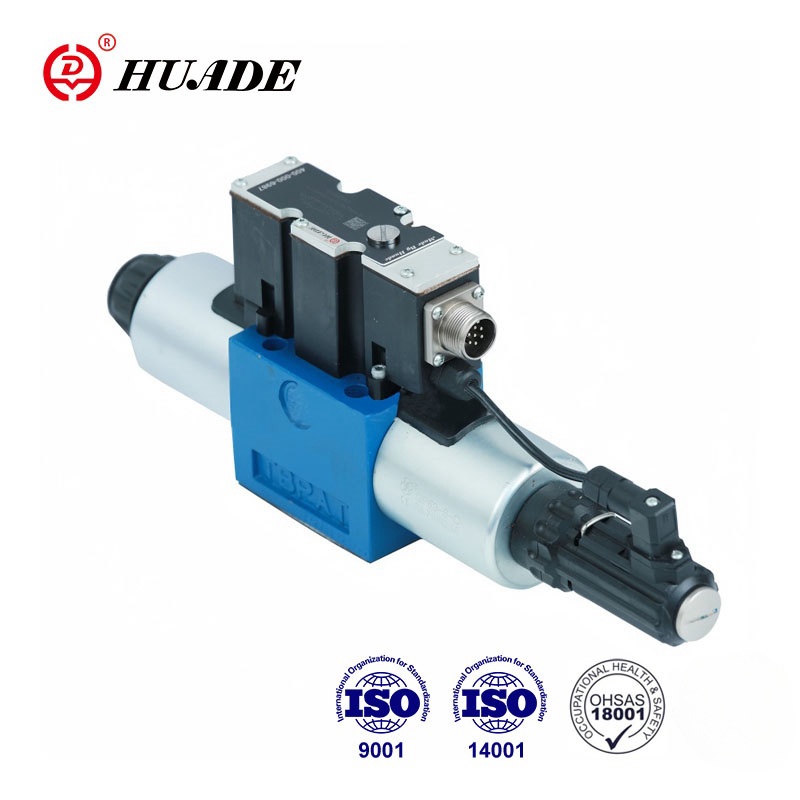

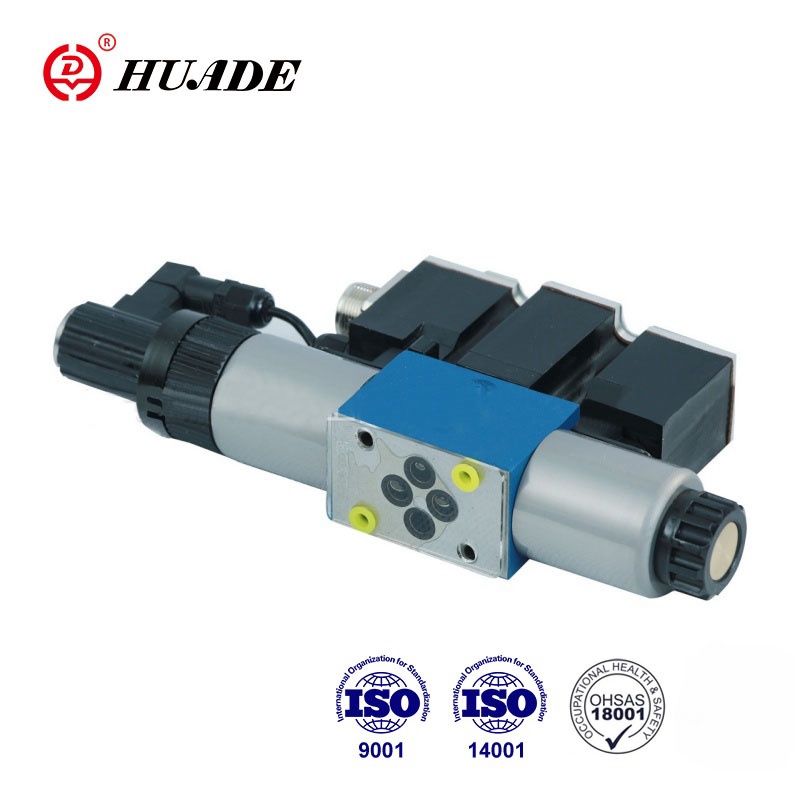

Цей клапан 4WREE-2X є пропорційним напрямним клапаном прямої дії, який керується пропорційним соленоїдом для керування витратою та напрямком потоку гідравлічної рідини. Управління електромагнітом може здійснюватися за допомогою вбудованого підсилювача. Продуктивність продукту сумісна з серією 4WREE-2X від Rexroth.
| Гідравлічний | |||
| Розмір | 6 | 10 | |
| Робочий тиск | Порти A、P、B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Номінальний потік Qvnom при △ P=1 МПа (л/хв) | 8、16、32 | 25, 50, 75 | |
| Макс. допустимий потік (л/хв) | 80 | 180 | |
| Ступінь забруднення (мкм) | ≤20 (рекомендовано 10) | ||
| Hysteresis(%) | ≤0,1 | ||
| Діапазон розвороту (%) | ≤0,05 | ||
| Чутливість відповіді (%) | ≤0,05 | ||
| Рідина під тиском | Мінеральні масла, фосфатний ефір | ||
| Діапазон в'язкості мм2/с | 20 до 380 | ||
| Діапазон температури навколишнього середовища (℃) | 4WRE | -20 до +70 | |
| 4WREE | -20 до +50 | ||
| Вага (кг) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Електрика (інтегрована електроніка) | |||
| Розмір | 6 | 10 | |
| Тип постачання | DC | DC | |
| Номінальна напруга (В) | 24 | ||
| Номінальний струм соленоїда (А) | 2.5 | ||
| Опір котушки соленоїда (Ω) | Опір котушки при 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| обов'язок | 100% | ||
| Максимальна температура котушки (℃) | до 150 | ||
| Ізоляція згідно DIN40050 | IP65 | ||
| Технічні дані відповідного підсилювача | |||
| Супутній підсилювач | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Напруга живлення | Номінальна напруга VDC | 24 | |
| Нижнє граничне значення V | 19.4 | ||
| Верхнє граничне значення V | 35 | ||
| Потужність підсилювача | Імакс А | <2 | |
| Імпульсний струм А | 3 | ||
особливості:
▶Пропорційний напрямний клапан з прямим керуванням для контролю напрямку та величини потоку
▶Для монтажу підкладки
▶Електричний зворотний зв'язок положення
▶Котушка керування з центром пружини
▶Тип 4WREE, вбудована електроніка клапана з інтерфейсом A1 або F1
▶Приведення в дію здійснюється пропорційними соленоїдами з центральною різьбою та знімною котушкою
▶Клапан і електронне керування з одного джерела
застосування:
Пропорційний клапан 4WREE-2X може використовуватися в різних галузях, таких як верстатобудування, легка промисловість, металургія, гірнича промисловість, аерокосмічна промисловість тощо.
Пропорційні напрямні клапани 4/2 і 4/3 є компонентами монтажної плити з прямим керуванням.
Вони керуються пропорційними соленоїдами з центральною різьбою та знімною котушкою. Соленоїди опціонально керуються вбудованою електронікою керування.
Функціональний опис:
При знеструмлених соленоїдах (5 і 6) керуючий золотник (2) утримується в центральному положенні натискними пружинами (3 і 4)
Безпосередня робота керуючого золотника (2) за допомогою живлення одного з пропорційних соленоїдів, напр. управління соленоїдом "b" (6)
→ Рух золотника керування (2) вліво пропорційно вхідному електричному сигналу
→ З'єднання від P до A і B до T через поперечні перерізи, подібні до отворів, з прогресивними характеристиками потоку
Знеструмлення соленоїда(6)
→ Золотник керування (2) повертається в центральне положення за допомогою натискної пружини (3)
HD-4WREE...A-2X
У знеструмленому стані золотник (2) утримується в механічному центральному положенні поворотними пружинами соленоїда. Це для символу золотника "V" не стосується центрального положення гідравліки! Коли контур керування замкнутим контуром електричного клапана замкнутий, золотник розташовується в гідравлічному центральному положенні.
Дизайн:
В основному клапан складається з:
• Корпус (1) з монтажною поверхнею
• Золотник управління (2) з пружинами стиснення (3 і 4)
• Соленоїди (5 і 6) з центральною різьбою
• Датчик положення (7)
• Додаткова інтегрована електроніка керування (8)
•Механічне регулювання нульової точки (9) доступне за допомогою Pg 13.5, а електрична нульова точка доступна за допомогою Pg 7(10) (тип 4WREE)
Символ пропорційного клапана 4WREE-2X
