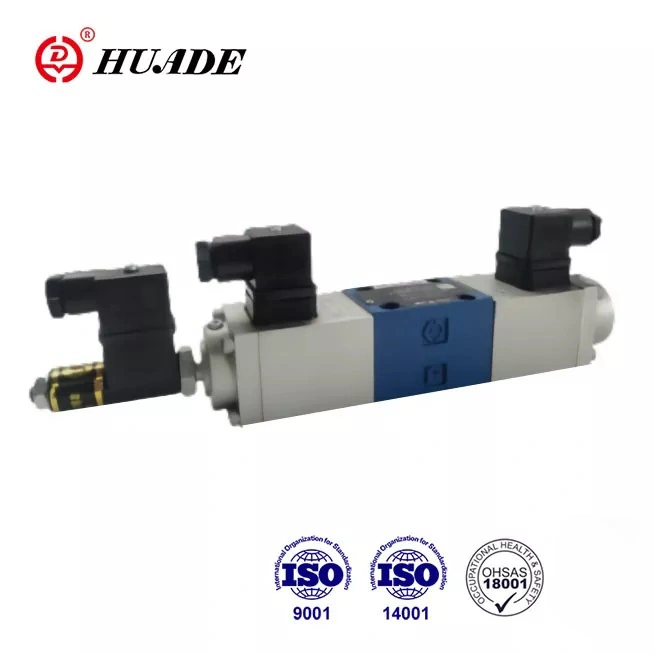

Пропорційний клапан типу 4WRE має кріплення на пластині, пружинний центр. Хороша пропускна здатність, високий тиск і відмінна точність повторення, зручна для використання. Він може замінити серію 4WRE 1X, пропоновану Rexroth завдяки двом довгостроковим співпрацям з Rexroth. Продуктивність пропорційного клапана 4WRE відповідає продуктивності провідних міжнародних брендів. Це хороша, доступна альтернатива.
|
Гідравлічні дані |
|||
|
Розмір |
6 |
10 |
|
|
Робочий тиск (МПа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Потік (л/хв) |
65 |
260 |
|
|
Ступінь забруднення (㎛) |
≤ 20 (рекомендовано ≤10) |
||
|
Гістерезис (%) |
<1 |
<1 |
|
|
Повторюваність (%) |
<1 |
<1 |
|
|
Чутливість відповіді (%) |
≤ 0,5 номінального сигналу |
≤ 0,5 номінального сигналу |
|
|
Частотна характеристика (-3 дБ) (Гц) |
6 |
4 |
|
|
Гідравлічна рідина |
Мінеральне масло (для ущільнення NBR), фосфатний ефір (для ущільнення FPM) |
||
|
Діапазон в'язкості (мм²/с) |
2,8 до 380 |
||
|
Діапазон температури рідини під тиском (℃) |
-20 до +70 |
||
|
Монтажне положення |
Додатково |
||
|
Вага (кг) |
Клапан з 1 соленоїдом |
1.91 |
5.65 |
|
Клапан з 2 соленоїдами |
2.66 |
7.65 |
|
|
Електричні дані |
|||
|
Тип напруги |
Постійна напруга 24В або 12В |
||
|
Макс. струм на соленоїд (A) |
1.5 |
1.5 |
|
|
Котушка |
Холодне значення при 20 ℃ |
5.4 |
10 |
|
Макс. значення тепла |
8.1 |
15 |
|
|
Температура навколишнього середовища ℃ |
до +50 |
||
|
обов'язок |
Безперервний |
||
|
Температура котушки ℃ |
до +150 |
||
|
Ізоляція клапана |
IP65 |
||
|
Супутній підсилювач (випрямляч 24В мостового типу) |
з 2 часами наростання |
VT-5001S20 (на 2 позиції) |
VT-5002S20(на 2 позиції) |
|
з 1 часом зміни |
VT5005S10 (на 3 позиції) |
VT 5006S10 (на 3 позиції) |
|
|
Індуктивний датчик положення |
|||
|
Електровимірювальна система |
LVDT |
||
|
Контрольний хід (мм) |
± 4,5 лінійних |
||
|
Допуск лінійності (%) |
1 |
||
|
Опір котушки (Ω) |
ⅠR20 |
56 |
|
|
Ⅱ20 рандів |
56 |
||
|
ⅢR20 |
112 |
||
|
Індуктивність (мГн) |
6 до 8 |
||
|
Частота осцилятора (кГц) |
2.5 |
||
|
Ізоляція клапана |
IP65 |
||
особливості:
▶ Клапан для керування як напрямком, так і потоком гідравлічної рідини
▶ Для монтажу підкладки
▶ Електричний зворотний зв'язок позиції
▶ Котушка керування з центром пружини
▶ Низький перепад тиску на контрольних майданчиках
▶ І клапан, і електронне керування від одного постачальника
▶ Схема монтажу відповідно до DIN 24 340 форма A, ISO4401 і CETOP - RP121H
застосування:
Напрямний клапан 4WRE підходить для закритого контуру та широко використовується в машинобудуванні, легкій промисловості, металургії, шахтах, космічних польотах та інших галузях.
Напрямні клапани типу 4WRE мають пряме керування за допомогою пропорційних соленоїдів і використовуються для контролю напрямку та об’єму потоку.
Вони в основному складаються з корпусу (1), золотника керування (4), двох поворотних пружин (5), двох пропорційних соленоїдів (2) і позиційного перетворювача (3).
Тип 4WRE6...10B... і 4WRE10... 10B...(3-позиційний)
Якщо на електромагніт «a» (2) подається напруга, золотник переміщується праворуч, хід пропорційний вхідному електричному сигналу. Золотник керування (4) змушує V-подібні канавки поступово відкриватися для потоку. Положення контрольного золотника (4) контролюється позиційним датчиком (3). В електронному управлінні фактичне положення золотника керування порівнюється з попередньо встановленим значенням. Тут ми маємо схему керування положенням, яка розпізнає існуючі відмінності
між попередньо встановленим значенням (командне значення) і значенням зворотного зв’язку (фактичне значення) і коригується відповідними сигналами на відповідних соленоїдах. Коли соленоїд «a» (2) знеструмлений, золотник повертається в центральне положення за допомогою поворотних пружин (5).
Конструкція пропорційного клапана 4WRE6... і 4WRE10...
Тип 4WRE..A...10B/...(2-позиційний клапан)
Принцип цього типу клапана такий самий, як і 4wRE...10B/ .. Однак цей тип клапана має лише один датчик і один соленоїд.
Конструкція пропорційного клапана 4WRE6...A... 10B і 4WRE10...A... 10B
Символ пропорційного клапана 4WRE
