Ці клапани всюди навколо нас. Ви знайдете їх у екскаваторах, які копають фундамент, у навантажувачах, які пересувають ящики на складах, і навіть у системах керування літаками. Без цих клапанів було б неможливо керувати важкими машинами.
Як працюють ці клапани?
Основні частини
Кожен гідравлічний регулюючий клапан має три ключові частини, які працюють разом:
1. Корпус клапана
Корпус клапана схожий на будинок, де все відбувається. Зазвичай він виготовляється з міцних матеріалів, таких як сталь або алюміній. Усередині є ретельно просвердлені отвори, які називаються портами. Ці порти мають спеціальні назви:
- Порт P:Де надходить рідина під тиском
- порт T:Де рідина повертається в резервуар
- Порти A і B:Куди надходить рідина для руху циліндрів або двигунів
2. Елемент керування
Це рухома частина, яка фактично спрямовує рідину. Є два основних типи:
Котушка:Кругла розсувна деталь, схожа на олівець із більш широкими секціями. Коли він ковзає вперед і назад, він відкриває та закриває різні шляхи для рідини.
Тарілка:Деталь у формі конуса, яка працює як пробка в пляшці. У закритому стані він дуже щільно закривається, але може відкритися, щоб пропустити рідину.
3. Привід
Це те, що рухає елемент управління. Поширені типи включають:
- Пружини, які повертають клапан у безпечне положення
- Соленоїди (електричні магніти), які рухаються під час живлення
- Ручні важелі для ручного керування
- Пілотне керування, яке використовує власний тиск системи
Як тече рідина
Розглянемо простий приклад з гідроциліндром:
Нейтральна позиція:Коли клапан знаходиться в середньому положенні, циліндр залишається на місці. Залежно від конструкції клапана, рідина може бути заблокована або може повернутися в резервуар.
Розширена позиція:Клапан з’єднує напірний порт (P) з портом A, направляючи рідину для розширення циліндра. У той же час рідина з іншої сторони циліндра тече назад через порт B до резервуара (T).
Позиція втягування:Тепер клапан перемикається. Тиск надходить до порту B, щоб втягнути циліндр, тоді як рідина повертається з порту A в резервуар.
Типи гідророзподільників
За внутрішнім дизайном
Золотникові клапани
Це найпоширеніший тип. Золотник ковзає всередині корпусу клапана, створюючи різні шляхи потоку.
Хороші моменти:
- Може виконувати складні операції з кількома позиціями
- Низький опір потоку рідини
- Універсальний і широко використовуваний
Не дуже добре:
- Невеликі зазори дозволяють певній кількості рідини витікати всередину
- Може застрягти, якщо рідина брудна
тарільчасті клапани
У них використовуються конусоподібні або кулясті елементи, які щільно прилягають до сидіння.
Хороші моменти:
- Практично відсутні внутрішні витоки
- Добре працювати з брудною рідиною
- Чудово підходить для утримання важких вантажів
Не дуже добре:
- Обмежується простими функціями увімкнення/вимкнення
- Для роботи потрібно більше сили
За тим, як ними керують
Ручні клапани:Керується вручну за допомогою важелів, ручок або кнопок. Прості та надійні, але хтось повинен бути поруч, щоб ними керувати.

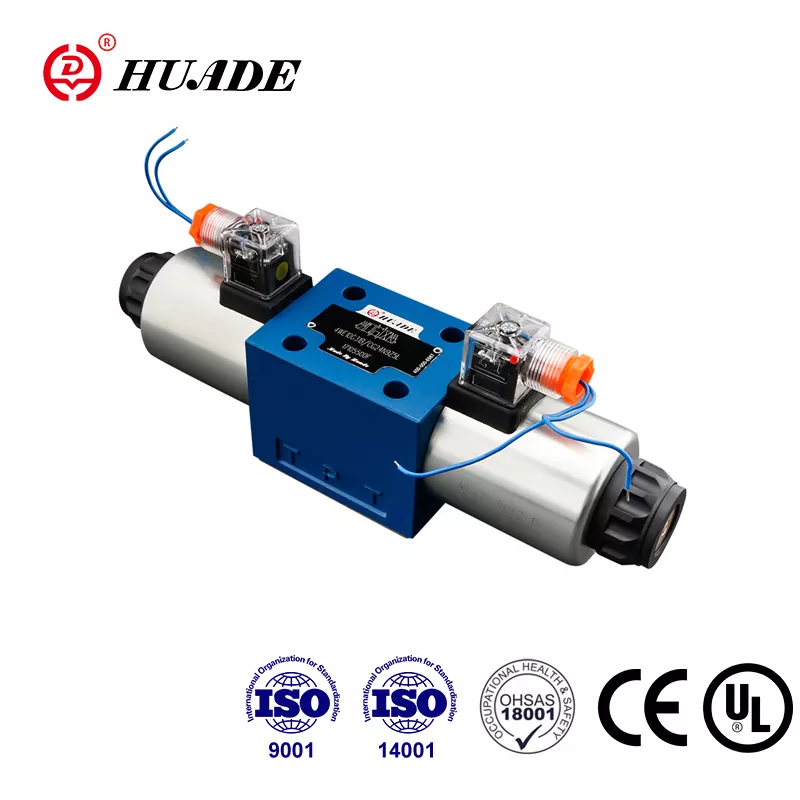

Електромагнітні клапани:Для роботи використовуйте електроенергію. Вони ідеально підходять для автоматизованих систем і можуть керуватися комп’ютерами.
Пілотні клапани:Використовуйте власний гідравлічний тиск системи для переміщення головного клапана. Це схоже на використання маленького клапана для керування великим клапаном – чудово підходить для застосувань із високим потоком.
Завдяки контролю точності
Вимикаючі клапани:Прості перемикачі, які повністю відкриті або повністю закриті. Як вимикач світла - він або вмикається, або вимикається.
Пропорційні клапани:Вони можуть відкриватися частково, як диммер для світла. Чим більше ви посилюєте керуючий сигнал, тим більше відкривається клапан. Це забезпечує плавне керування швидкістю.
Сервоклапани:Найточніший тип, який використовується в програмах, які потребують надзвичайно точного керування, наприклад у літаках або прецизійному виробничому обладнанні.
Важливі характеристики та характеристики
Функції центру
Для золотникових клапанів дуже важливо, що відбувається в нейтральному (центральному) положенні:
Закритий центр:Усі порти заблоковано. Це фіксує циліндр на місці, але посилює роботу насоса.
Відкритий центр:Напірний порт підключається до резервуара. Це економить енергію, дозволяючи насосу працювати без тиску, але циліндр може зміщуватися.
Тандем Центр:Компроміс, який економить енергію, забезпечуючи краще утримання навантаження.
Ключові показники ефективності
- Номінальний тиск:Який тиск може безпечно витримати клапан. Зазвичай вимірюється в PSI або барах.
- Швидкість потоку:Скільки рідини може пройти за хвилину. Зазвичай вимірюється в галонах на хвилину (GPM) або літрах на хвилину.
- Час відгуку:Як швидко клапан реагує на керуючий сигнал. Важливо для програм, які потребують швидких рухів.
- Падіння тиску:Скільки тиску втрачається, коли рідина протікає через клапан. Нижче – краще для ефективності.
Символи та стандарти клапанів
Інженери використовують спеціальні символи для позначення клапанів на гідравлічних схемах. Ці символи відповідають міжнародним стандартам (ISO 1219), тому інженери в усьому світі можуть їх зрозуміти.
Символ клапана показує:
- Коробки, що представляють кожну позицію
- Стрілки показують шляхи потоку
- Лінії з Т-мітками, що показують заблоковані шляхи
- Літери (P, T, A, B), що позначають порти
- Умовні позначення пружин і соленоїдів
Наприклад, «клапан 4/3» означає 4 порти і 3 положення.
Загальні програми
Будівельне обладнання
Екскаватори використовують кілька напрямних клапанів для незалежного керування стрілою, рукояткою, ковшем і гусеницями. Оператори використовують джойстики, які посилають сигнали на пропорційні клапани для плавного керування.
Виробництво
Складальні лінії використовують ці клапани для керування роботами, пресами та конвеєрними системами. Електромагнітні клапани реагують на команди комп’ютера для точного синхронізації.
Сільське господарство
Сучасні трактори використовують пропорційні блоки клапанів для керування такими знаряддями, як плуги та жатки. Деякі системи навіть інтегруються з GPS для автоматизованої роботи в полі.
Аерокосмічна
Літаки використовують надзвичайно надійні сервоклапани для управління польотом. Ці клапани повинні працювати ідеально навіть в екстремальних умовах.
Кращі виробники
Bosch Rexroth:Відомий високоякісними клапанами з передовою електронікою та можливостями моніторингу.
Паркер Ханніфін:Пропонує широкий асортимент від базової промислової арматури до спеціалізованої арматури мобільного обладнання.
Ітон (Віккерс):Відомі завдяки надміцним клапанам, які довго служать у важких умовах.
Danfoss:Спеціалізується на мобільній гідравліці та енергоефективних системах.
HYDAC:Відомий своїми компактними картриджними клапанами та індивідуальними колекторними рішеннями.
Встановлення та обслуговування
Вибір правильного клапана
Враховуйте ці фактори:
- Вимоги до тиску та витрати: відповідайте потребам вашої системи
- Тип керування: увімкнення/вимкнення для простих завдань, пропорційне для змінної швидкості
- Навколишнє середовище: виберіть ущільнювачі та покриття, що відповідають вашим умовам
- Безпека: виберіть центральні функції, які забезпечують безпечну роботу
Поширені проблеми та рішення
Клапан не працює:
- Перевірте електричні з’єднання електромагнітних клапанів
- Перевірте достатній гідравлічний тиск для пілотних клапанів
- Шукайте механічні перешкоди
Повільна або нестабільна робота:
- Очистіть або замініть брудну гідравлічну рідину
- Перевірте наявність повітря в системі
- Перевірте наявність зношених компонентів клапана
Зовнішні витоки:
- Замініть зношені ущільнення та прокладки
- Перевірте рівність монтажної поверхні
- Перевірте правильність затягування болтів
Найкращі практики
Установка:
- Тримайте все в чистоті під час встановлення
- Використовуйте належні прокладки та герметичні склади
- Затягніть болти з указаним моментом затягування
Операція:
- Почніть із низького тиску, щоб перевірити основні функції
- Контролюйте температуру і тиск в системі
- Підтримуйте гідравлічну рідину в чистоті за допомогою належної фільтрації
Технічне обслуговування:
- Регулярно перевіряйте роботу клапана
- Заміна гідравлічної рідини згідно з графіком
- Ведіть детальний облік технічного обслуговування
Майбутні тенденції
Індустрія гідравлічних клапанів продовжує розвиватися:
Розумні клапани:Нові клапани містять датчики та електроніку, які можуть повідомляти про їхній стан і продуктивність. Це допомагає передбачити, коли потрібне технічне обслуговування.
Енергоефективність:Виробники розробляють клапани, які витрачають менше енергії, допомагаючи зменшити експлуатаційні витрати та вплив на навколишнє середовище.
Інтеграція:Клапани стають компактнішими та інтегрованими в інші компоненти системи, зменшуючи місця витоку та час встановлення.
Цифрове управління:Клапани More призначені для роботи з цифровими системами управління та мережами Інтернету речей (IoT).
Гідравлічні регулювальні клапани є важливими компонентами, які роблять сучасні машини можливими. Ці пристрої перетворюють електричні або механічні сигнали в керовану гідравлічну потужність, починаючи від простих клапанів перемикання/вимкнення і закінчуючи складними сервосистемами.
Розуміння принципу роботи цих клапанів, їх різних типів, а також способів їх вибору та обслуговування має вирішальне значення для кожного, хто працює з гідравлічними системами. З розвитком технологій ці клапани стають розумнішими, ефективнішими та більш інтегрованими з цифровими системами керування.
Незалежно від того, чи працюєте ви з важким обладнанням, розробляєте системи автоматизації чи обслуговуєте гідравлічне обладнання, знання напрямних регулюючих клапанів допоможе вам працювати ефективніше та безпечніше.
Вибравши правильний клапан для свого застосування та належним чином обслуговуючи його, ви можете забезпечити надійну роботу та тривалий термін служби. Головне – зрозуміти вимоги до вашої системи та узгодити їх із відповідною технологією клапанів.
Пам’ятайте: якщо ви сумніваєтеся, проконсультуйтеся з фахівцями з гідравлічних систем або виробниками клапанів. Вони можуть надати конкретні вказівки для ваших унікальних потреб програми та допомогти забезпечити оптимальну продуктивність системи.
