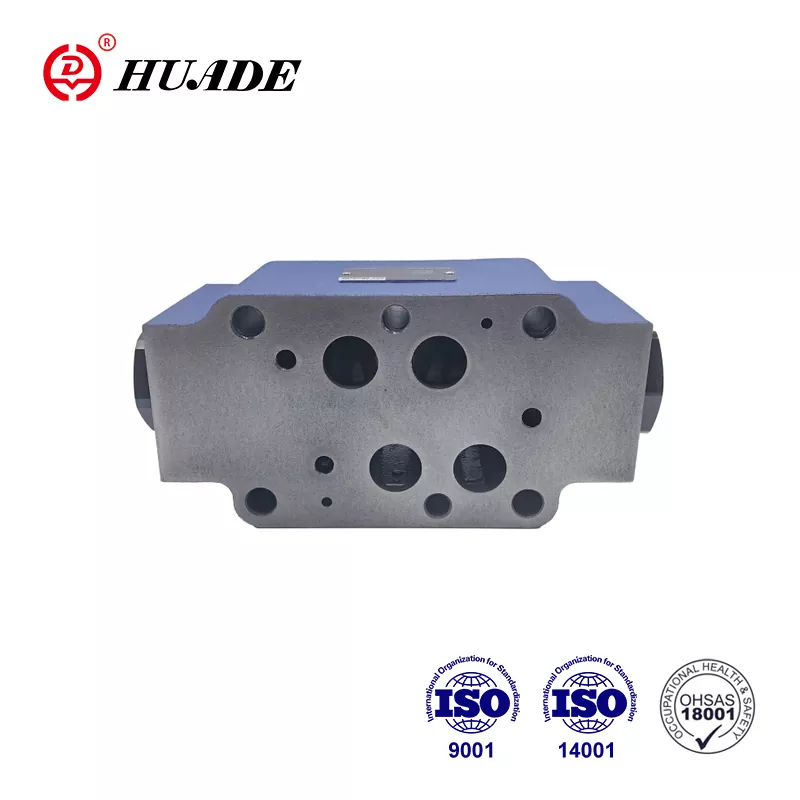

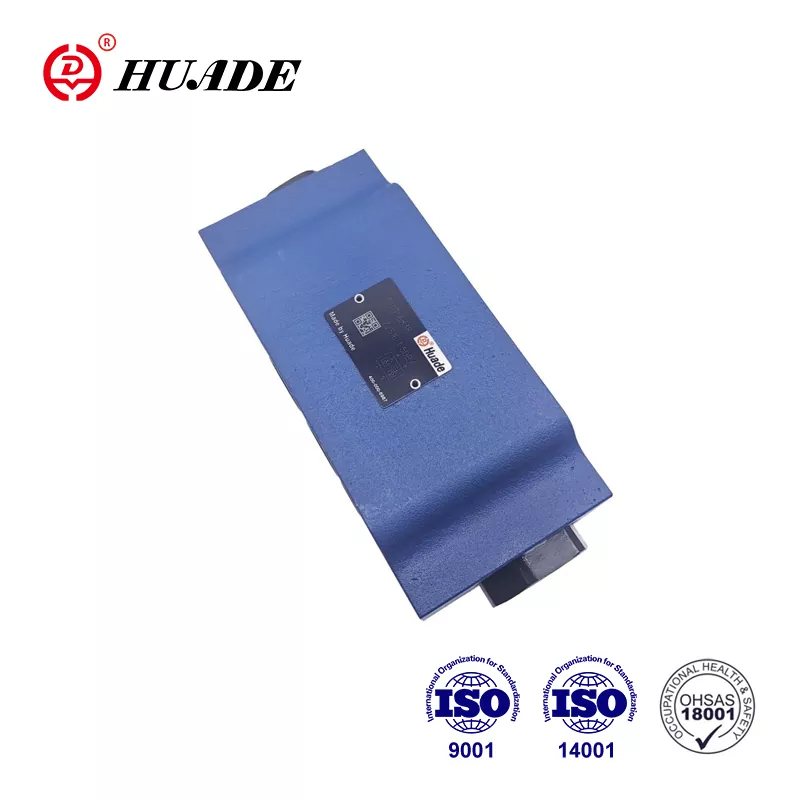

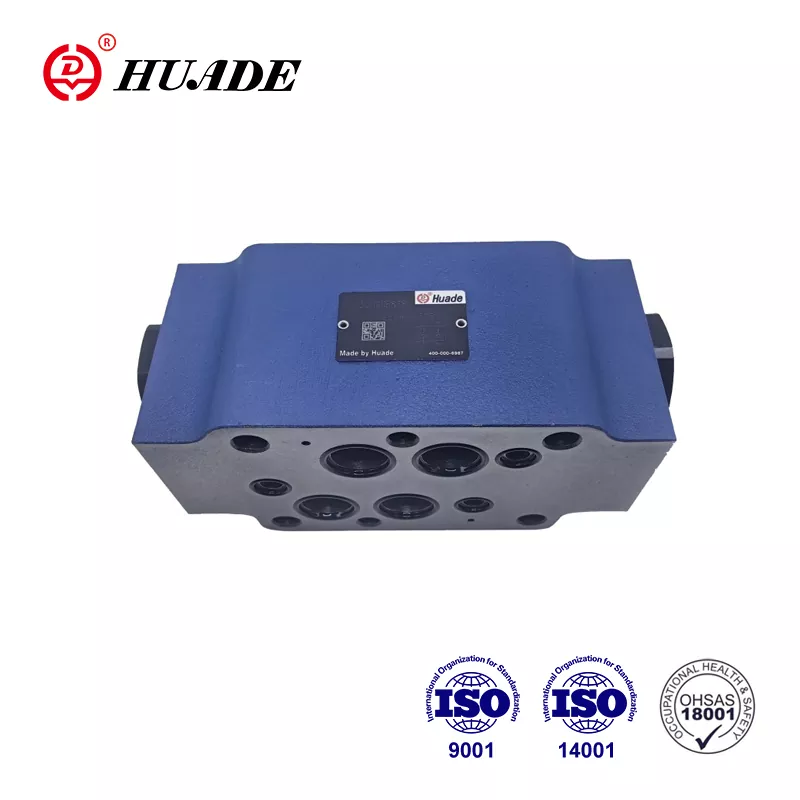

Сендвіч пластина зворотного клапана Z2S 16

Huafilter займається експортом гідравлічних напрямних клапанів Huade® протягом багатьох років у Китай. Для нас велика честь бути єдиним уповноваженим закордонним агентом Beijing Huade Hydraulic Industrial Group з 2023 року. Ми гарантуємо якість сендвіч-пластини зворотного клапана Z2S 16 протягом одного року. Ми впевнені, що якість відповідає вашим вимогам. Наша віддана команда пропонує професійні передпродажні та післяпродажні послуги, а досвідчені інженери надають своєчасну технічну підтримку. Якщо ви шукаєте гідравлічні клапани високої якості, низької ціни та стабільної продуктивності, зв’яжіться з нами.

Опис продукту

Компанія Huade, заснована в рамках стратегічного партнерства між урядами Китаю та Німеччини в 1979 році, двічі співпрацювала з Rexroth. Зворотний клапан Huade® Z2S 16 може замінити Z2S 16 від Rexroth у тій же серії. Ціна більш розумна. Завод має хорошу систему перевірки для забезпечення стабільної роботи. Кожен Z2S 16 буде упакований у стандартну картонну та водонепроникну пластикову упаковку перед тим, як залишити фабрику. Huade пройшов ISO9001, ISO14001 і OH SAS18001. Гідравлічні напрямні клапани Huade® використовуються у військовій промисловості завдяки надійній роботі. Це давній національний бренд Китаю.

Параметр продукту багатошарової пластини зворотного клапана Z2S 16

Розмір	6	10	16	22
Максимальний потік (л/хв)	до 60	до 120	до 300	до 450
Макс. робочий тиск (МПа)	до 31,5
Тиск розтріскування (МПа)	Дивіться характерні криві
Напрямки	Дивіться символи
Коефіцієнт площі	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Коефіцієнт площі	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Рідина під тиском	Мінеральні масла (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM)
Діапазон температури рідини під тиском（℃）	-30～+80
Viscosity range (mm2/s)	2,8 до 500
Вага (кг)	прибл.0,8	прибл.3	прибл.6,5	прибл.12

Характеристика продукту та застосування багатошарової пластини зворотного клапана Z2S 16

особливості:

▶ Для використання в вузлах вертикального штабелювання

▶ Для герметичного закриття одного або двох сервісних портів

▶ Шаблон портування відповідно до Din 24 340, форма A, ISO4401 і CETOP - RP 121H

застосування:

Цей зворотний клапан Z2S використовується для вертикальної установки. За потреби він може закрити один або два робочих масляних порту без витоку.

Функції, розділи, умовні позначення багатошарової пластини зворотного клапана Z2S 16

Зворотний клапан з пілотним керуванням типу Z2S 16 має багатошарову конструкцію. Використовується для герметичного закриття одного або двох сервісних портів навіть на тривалий період часу. Вільний потік відбувається від A1 до A2 або B1 до B2. Потік в A1 B1 протилежному напрямку заблоковано. Коли рідина тече від A1 до A2, золотник тисне та штовхає вправо, тим самим відкриваючи кульковий тарілковий клапан, який потім відкриває тарілку. Щоб забезпечити правильне закриття клапана, сервісні порти A2 B2 напрямного клапана повинні бути підключені до бака в нейтральному положенні.

Символ Z2S

Типовий приклад схеми Z2S

Гарячі теги: Зворотний клапан багатошаровий Z2S 16, Китай, виробник, постачальник, фабрика, опт, низька ціна, якість, довговічність
