Під час роботи з гідравлічними системами вибір правильного регулюючого клапана може перешкодити або порушити вашу роботу. Напрямний регулюючий клапан WMM 10 від Bosch Rexroth став популярним вибором у промислових умовах, і це не дарма. Цей клапан із ручним керуванням справляється з високим тиском і високою швидкістю потоку, зберігаючи надійність, з якою важко зрівнятися.
Що виділяє WMM 10
Напрямний регулюючий клапан WMM 10 призначений для ручного керування гідравлічною рідиною в промислових машинах. Що відрізняє його від інших, так це його здатність витримувати тиск до 315 бар у портах P, A та B із швидкістю потоку, що досягає 160 літрів на хвилину. Ці цифри мають значення, оскільки вони дозволяють клапану керувати великими гідравлічними приводами без шкоди для часу відгуку чи точності.
Клапан має просту, але ефективну конструкцію. Коли ви рухаєте ручну ручку, вона зміщує внутрішню золотницю, яка перенаправляє потік гідравлічної рідини. Цей прямий механічний зв’язок дає операторам миттєвий зворотний зв’язок і контроль, що особливо цінно під час налаштування машини або в екстрених ситуаціях. Зазвичай час перемикання становить від 10 до 45 мілісекунд, залежно від в’язкості масла та сили, яку ви прикладаєте до ручки.
Розуміння технічних характеристик
Напрямний регулюючий клапан WMM 10 відповідає стандарту розмірів NG10, також відомому як D05 або CETOP 5. Ця стандартизація означає, що клапан може замінити інші клапани NG10 без модифікації вашої монтажної пластини. Клапан важить від 3,3 до 4,4 кілограмів і може бути встановлений у будь-якому положенні, що забезпечує гнучкість у проектуванні системи.
Однією деталлю, яку часто не помічають, є обмеження тиску в зворотному порту. У той час як робочі порти витримують 315 бар, Т-порт (зворотна лінія) досягає максимального тиску 160 бар. Ця відмінність має значення, коли ви проектуєте свій гідравлічний контур. Високі стрибки тиску в зворотній лінії можуть призвести до того, що золотник неочікувано застрягне або переміститься, тому багато інженерів розробляють спеціальні зворотні лінії низького тиску для систем, які використовують розподільний клапан WMM 10.
Робоча сила, необхідна для перемикання клапана, залежить від конфігурації. Моделі з пружинним поверненням потребують сили від 18 до 20 Ньютонів, тоді як версії з фіксатором (позначені «F» у коді моделі) вимагають від 30 до 40 Ньютонів. Функція фіксатора фіксує золотник у положенні, що корисно, коли вам потрібно підтримувати налаштування клапана, не тримаючи ручку.
Як читати код моделі
Розуміння коду моделі допоможе вам замовити правильний клапан. Типовий код, як-от 4WMM10E5X/F, розбивається на певні компоненти. «4» вказує на чотири порти, «WMM» вказує, що це важільний клапан з ручним керуванням, «10» стосується розміру NG10, «E» описує конфігурацію золотника (у цьому випадку всі порти заблоковані в нейтральному стані), «5X» визначає серію компонентів, а «F» означає, що він має фіксуючий механізм.
Символ спула справді впливає на поведінку вашої системи. Котушка "E" блокує всі порти в нейтральному положенні, що запобігає дрейфу в приводах. Котушка "W" з'єднує всі порти з баком у нейтральному положенні, що розвантажує насос і зменшує накопичення тепла. Котушка «J» створює послідовне коло, яке добре підходить для роботи на низькій швидкості. Вибір неправильного типу спула може призвести до проблем із продуктивністю, тому варто приділити час, щоб зрозуміти потреби вашої системи.
Сумісність з гідравлічною рідиною
Напрямний регулюючий клапан WMM 10 працює з різними гідравлічними рідинами, але кожен тип має особливі вимоги. Стандартні мінеральні оливи, такі як HL або HLP, працюють з ущільнювачами NBR або FKM і нормально працюють у повному діапазоні тиску. Варіанти, що піддаються біологічному розкладанню, такі як рідини HETG, також використовують ущільнення з NBR або FKM, тоді як для рідин HEES особливо потрібні ущільнення з FKM.
Водовмісні вогнестійкі рідини (HFC) представляють особливі проблеми. При використанні гідрофторуглеродних рідин із розподільним клапаном WMM 10 необхідно обмежити різницю тиску до 50 бар замість звичайних 315 бар. Очікуваний термін служби клапана також зменшується на 50-100 відсотків із рідинами HFC. Щоб запобігти кавітації, вам також потрібно попередньо навантажити зворотний канал приблизно до 20 відсотків перепаду робочого тиску. Ці додаткові вимоги збільшують вашу загальну вартість володіння, тому врахуйте це у своєму рішенні, якщо ви розглядаєте рідини HFC.
Діапазон робочих температур залежить від матеріалу ущільнення. Ущільнення NBR працюють від мінус 30 до позитивних 80 градусів Цельсія для самої рідини, тоді як температура навколишнього середовища повинна залишатися між мінус 20 і позитивними 70 градусами Цельсія. Ущільнювачі FKM пропонують дещо інші діапазони температури рідини від мінус 20 до плюс 80 градусів Цельсія.
Підтримуйте свою систему в чистоті
Чистота масла робить величезну різницю в роботі клапана. Напрямний регулюючий клапан WMM 10 вимагає чистоти рідини ISO 4406 класу 20/18/15 або вище. Це може здатися технічним перебором, але забруднення є основною причиною застрягання золотника в клапанах з ручним керуванням. Навіть дрібні частинки можуть застрягти між золотником і отвором, що призведе до того, що клапан зависне або повільно рухатиметься.
Встановлення якісної системи фільтрації окупається в довгостроковій перспективі. Середній час роботи клапана до небезпечної відмови (MTTFd) досягає 150 років у чистих умовах, що свідчить про те, що сам клапан надзвичайно надійний. Більшість несправностей спричинені зовнішніми факторами, такими як забруднене масло, неправильне встановлення або робота за межами зазначеного діапазону тиску.
Поширені проблеми та рішення
Залипання золотника вважається найпоширенішою проблемою з розподільним клапаном WMM 10. Зазвичай це відбувається, коли частинки накопичуються навколо золотника або під час роботи при низьких температурах з високов’язким маслом. Рішення передбачає підтримку належної чистоти масла та забезпечення в’язкості вашої гідравлічної рідини в діапазоні від 2,8 до 500 квадратних міліметрів на секунду.
Несподіваний рух золотника у версіях із фіксатором може статися, коли стрибки тиску у зворотній лінії долають утримуючу силу від 30 до 40 Ньютонів. Це створює ризик для безпеки, оскільки клапан може змінити положення без участі оператора. Додавання зворотного клапана в зворотній лінії або проектування окремого зворотного контуру низького тиску вирішує цю проблему.
Витік ущільнювачів розвивається з часом, оскільки ущільнення зношуються внаслідок нормальної роботи. Регулярна перевірка виявляє це рано, перш ніж невеликі витоки стануть серйозними проблемами. Під час заміни ущільнень переконайтеся, що матеріал ущільнення відповідає типу гідравлічної рідини.
Ціни та альтернативи

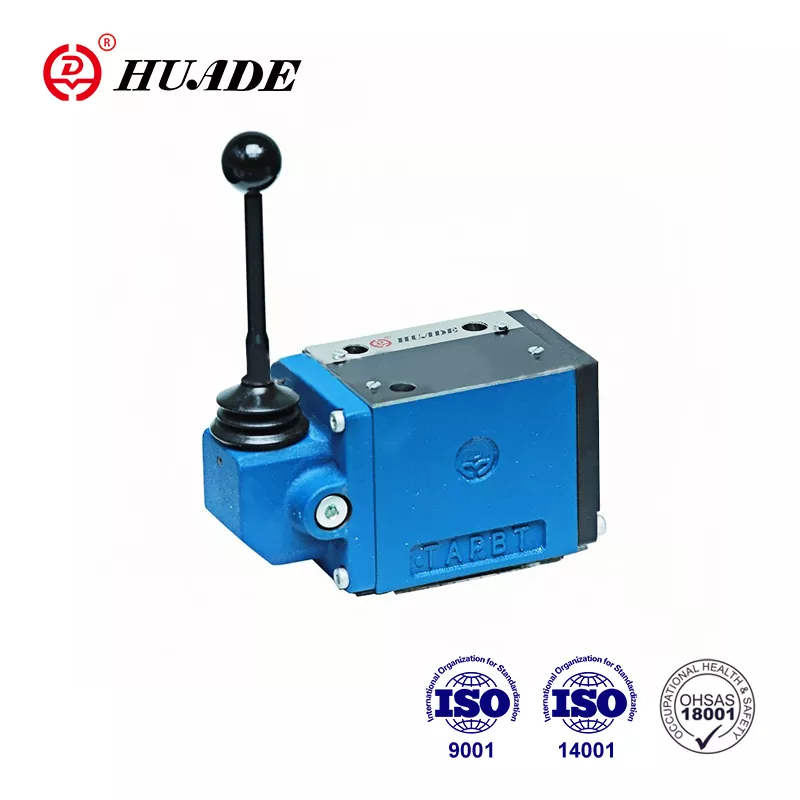

Напрямний регулюючий клапан WMM 10 від Bosch Rexroth зазвичай коштує від 1091 до 1114 доларів США для OEM-запчастин. Ця ціна відображає інженерну якість і сертифікацію, які надаються брендом Rexroth. Дешевші альтернативи від таких виробників, як Huade, варіюються від 38 до 132 доларів США та стверджують, що вони сумісні з NG10, але вони пов’язані з ризиком.
Китайські виробники випускають функціонально аналогічні клапани за значно нижчими цінами. Huade пропонує еквівалент WMM 10, який відповідає основним характеристикам тиску 315 бар і витрати 160 літрів на хвилину. Постає питання, чи виправдовує економія витрат потенційні ризики щодо точності, якості документації та довгострокової підтримки.
Порівнюючи альтернативи, звертайте пильну увагу на фактичні характеристики, а не лише на номер моделі. Деякі клапани NG6 використовують подібні назви, але обробляють лише 80 літрів на хвилину, що може стати вузьким місцем у вашій системі. Переконайтеся, що будь-яка альтернатива справді забезпечує продуктивність 160 літрів на хвилину, що робить розподільний клапан WMM 10 придатним для великих приводів.
Найкращі методи встановлення
Правильний монтаж гідророзподільника WMM 10 починається з монтажної поверхні. Клапан монтується на підкладці, яка відповідає стандартам DIN 24340 A або ISO 4401-05-04-0-05. Затягніть кріпильні болти відповідно до специфікації та використовуйте правильні ущільнювачі між клапаном і опорною плитою. Навіть невеликі помилки при монтажі можуть призвести до внутрішнього витоку або зниження продуктивності.
Розмір труби має більше значення, ніж багато хто уявляє. Коли швидкість потоку наближається до 160 літрів на хвилину, занижений розмір трубопроводу створює надмірні перепади тиску та накопичення тепла. Зворотна лінія особливо потребує відповідного розміру через нижчий номінальний тиск на Т-порт.
Для систем з високими перехідними витратами встановлення дросельного картриджа в P-каналі запобігає ударним хвилям і кавітації. Картридж B08 із отвором 0,8 міліметра є хорошою відправною точкою, хоча для конкретного застосування може знадобитися коригування. Це невелике доповнення значно захищає термін служби клапана в системах з раптовими змінами навантаження.
Стратегія технічного обслуговування
Проактивний підхід до технічного обслуговування максимізує 150-річний потенційний термін служби розподільного регулюючого клапана WMM 10. Регулярний аналіз масла виявляє проблеми забруднення до того, як вони пошкодять клапан. Тестування має включати принаймні кількість часток, в'язкість і вміст вологи.
Інтервали заміни фільтра залежать від робочого середовища та рівня забруднення. У середовищах із високим вмістом пилу може знадобитися щомісячна заміна фільтра, тоді як чисті промислові умови можуть знадобитися кілька місяців. Не чекайте, поки спрацюють аварійні сигнали перепаду тиску, перш ніж міняти фільтри, оскільки деякі пошкодження вже могли виникнути.
Заміна ущільнювачів відбувається за передбачуваним графіком на основі годин роботи та циклів тиску. Тримання під рукою комплектів запасних ущільнювачів зменшує час простою, коли виникає необхідність заміни. Задокументуйте свою діяльність з технічного обслуговування, щоб встановити шаблони, які допоможуть передбачити майбутні потреби.
Коли вибрати WMM 10
Напрямний регулюючий клапан WMM 10 чудово підходить для застосувань, де ручне керування забезпечує переваги перед електричним приводом. Процедури налаштування машини часто виграють від прямого відчуття та негайної реакції ручних клапанів. Системи аварійного керування також віддають перевагу ручним клапанам, оскільки вони працюють навіть під час збоїв в електромережі.
Велике будівельне обладнання, верстати та преси є типовими застосуваннями для WMM 10. Поєднання високого тиску та високої швидкості потоку відповідає вимогам великих гідравлічних циліндрів і двигунів. Опція фіксації добре працює для розміщення програм, де потрібно заблокувати налаштування під час виконання інших завдань.
Однак клапан не ідеальний для кожної ситуації. Автоматизовані системи, які потребують дистанційного керування, повинні замість цього використовувати клапани з електричним приводом. Застосунки, які потребують точного контролю потоку, окрім простого перемикання вмикання та вимкнення, можуть потребувати пропорційних клапанів. Розуміння цих обмежень допоможе вам вибрати правильний клапан для ваших конкретних потреб.
Заключні міркування
Напрямний регулюючий клапан WMM 10 являє собою зрілу гідравлічну технологію, яка забезпечує надійну роботу при правильному застосуванні. Його номінальний тиск 315 бар і пропускна здатність 160 літрів на хвилину відносять його до кращих ручних клапанів у класі розмірів NG10. Цифра MTTFd за 150 років відображає надійну техніку, хоча досягнення цього вимагає уваги до чистоти системи та належного обслуговування.
При проектуванні нової системи або заміні існуючого клапана зосередьтеся на тому, щоб можливості клапана відповідали вашим фактичним вимогам. Не думайте, що вищі характеристики завжди означають кращу продуктивність. Направлений регулюючий клапан WMM 10 належного розміру та обслуговується переживе більшість машин, якими він керує.
Рішення між OEM та альтернативними постачальниками зрештою залежить від вашої терпимості до ризику та розрахунку загальної вартості. Початкова різниця в ціні виглядає привабливою, але враховує вартість технічної підтримки, якості документації та гарантійного покриття. Для критично важливих додатків, де простої спричиняють високі витрати, варіант OEM зазвичай має фінансовий сенс, незважаючи на вищу початкову ціну.
Розуміння технічних деталей розподільного регулюючого клапана WMM 10 допоможе вам прийняти обґрунтовані рішення щодо технічних характеристик, встановлення та обслуговування. Ці знання перетворюються безпосередньо на кращу продуктивність системи та довший термін служби компонентів, що в кінцевому підсумку покращує ваші результати.
