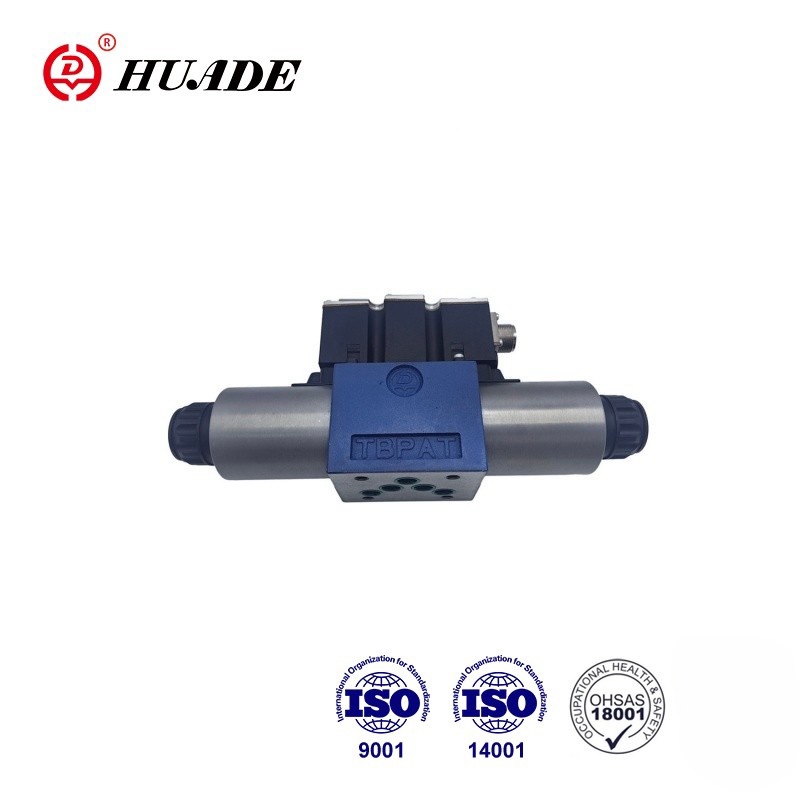

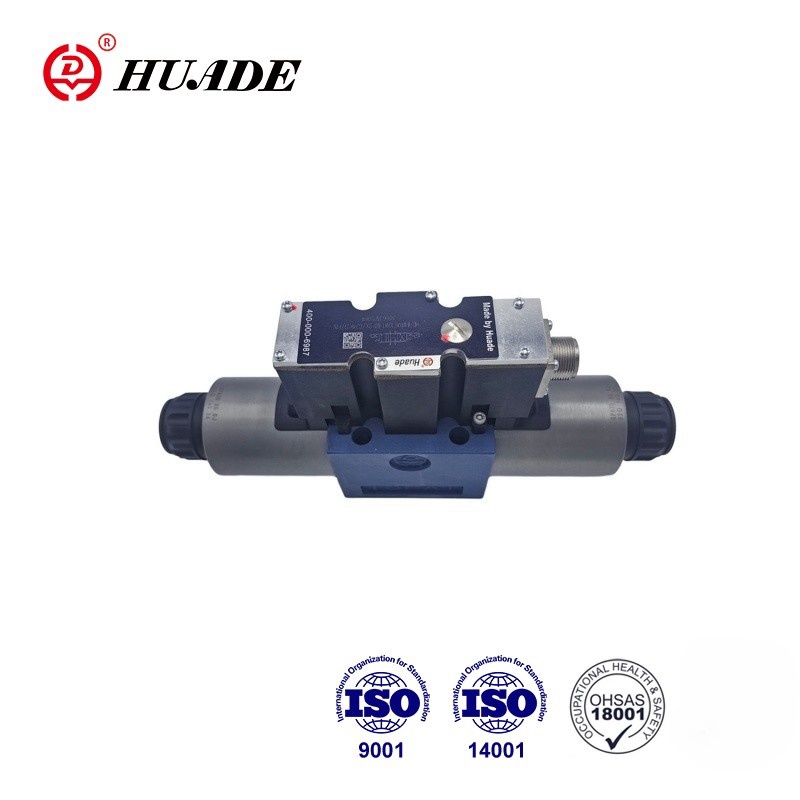

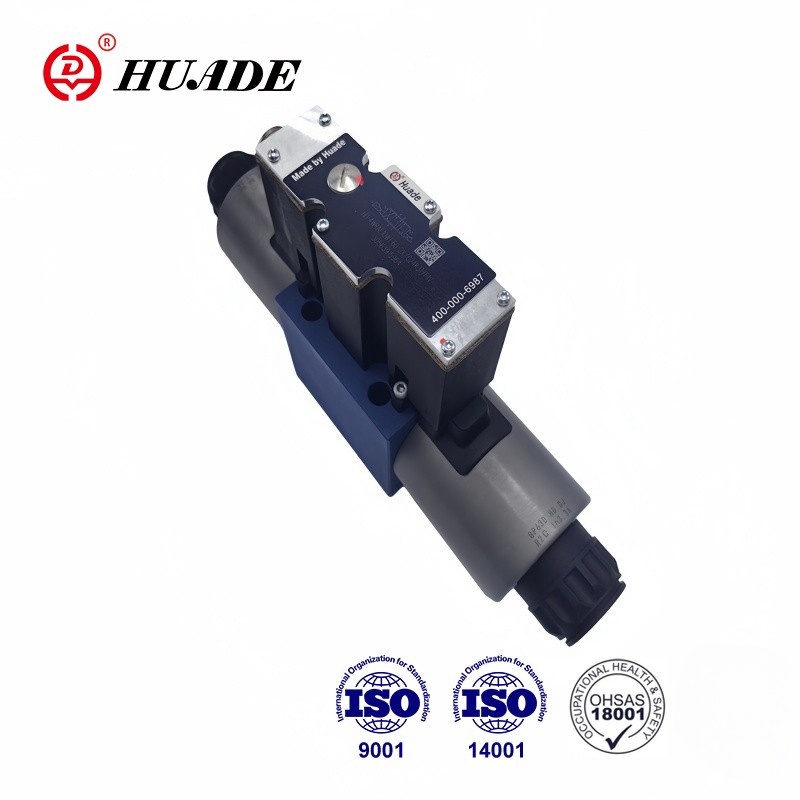

Серія 4WRAE-2X — це пропорційний напрямний клапан із пропорційним соленоїдом прямої дії. Використовується для контролю витрати і напрямку потоку рідини. Якість продукту надійна, а продуктивність стабільна. Високоякісний електромагнітний пропорційний клапан Huade® серії 4WRAE-2X має надійну якість і стабільну роботу. Він може замінити ту ж серію, яку пропонує Rexroth.
| Гідравлічний | |||
| Тип клапана | HD-WRA | HD-WRAE | |
| Робочий тиск (МПа) | Порт A, P, B | 31.5 | 31.5 |
| Порти Т | 21 | 21 | |
| Номінальний потік qv nom при △ P=1 МПа | NS6 (л/хв) | 7, 15 і 26 | |
| NS10 (л/хв) | 30 і 60 | ||
| Ступінь забруднення (мкм) | ≤20 | ||
| Гістерезис (%) | ≤5 | ||
| Помилка сторнування (%) | ≤1 | ||
| Чутливість відповіді (%) | ≤0,5 | ||
| Рідина під тиском | Мінеральне масло або фосфатний ефір | ||
| Діапазон в'язкості | 20~380 | ||
| Діапазон температури навколишнього середовища (℃) | -20 до +80 | -20 до +50 | |
| Вага (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Електричний | |||
| Електричний, соленоїдний | |||
| Тип клапана | HD-WRA | HD-WRAE | |
| Тип напруги | DC | ||
| Контрольна напруга (В) | ±10 | ||
| Максимальний струм на соленоїд (A) | 2.5 | ||
| Опір котушки соленоїда (Ω) | Холодне значення при 20 ℃ | 2 | |
| Макс. тепле значення | 3 | ||
| обов'язок | 100% | ||
| Температура котушки (℃) | до +150 | ||
| Захист клапана відповідно до DIN40050 | IP65 | ||
| Електрика, електроніка управління | |||
| керуюча електроніка | HD-VT-VSPA2-1-1X/ | вбудований у клапан | |
| Напруга живлення | Номінальна напруга VDC | 24 | |
| Нижнє граничне значення V | 21/22 | 19 | |
| Верхнє граничне значення V | 35 | ||
| Споживана потужність підсилювача | I max A | 1.8 | |
| Макс. потужність імпульсний струм А | 3 | ||
особливості:
▶ Для монтажу підкладки
▶Пропорційний клапан прямого приводу для керування напрямком і об’ємом потоку
▶ Котушка керування з центром пружини
▶ Інтегрована електроніка керування, інтерфейс A1 або F1 для типу 4WRAE
▶ Приведення в дію за допомогою пропорційних соленоїдів із центральною різьбою та знімною котушкою
▶ Керуюча електроніка для типу 4WRA
застосування:
4/2- та 4/3-ходові пропорційні напрямні клапани серії 4WRAE-2X розроблені як компоненти з прямим керуванням для монтажу на плиті. Пропорційно-направлений клапан 4WRA 6 W30-2X використовується для керування витратою та напрямком гідравлічної рідини.
Пропорційні клапани 4WRAE 10 W1-60-2X в основному складаються з: Корпуса (1) з монтажною поверхнею Золотник управління (2) з пружинами стиснення (3), Соленоїди (4) з центральною різьбою, Додаткова інтегрована електроніка клапана (5).
HD-4WRA(E)...2X/...
При знеструмлених соленоїдах (4) керуючий золотник (2) утримується в центральному положенні натискними пружинами (3).
Пряме приведення в дію керуючого золотника (2) за допомогою живлення пропорційного соленоїда. керування соленоїдом «b» (4). Золотник керування (2) переміщується вліво пропорційно вхідному електричному сигналу. З’єднання форми P з A і B з T через діафрагми з прогресивними характеристиками потоку. Знеструмлення соленоїда (4). Натискною пружиною (3) золотник керування (2) повертається в центральне положення.
Конструкція пропорційного клапана 4WRA -2X
HD-4WRA(E)...A-2X
В принципі, функція цієї версії клапана відповідає функції клапана з 3 положеннями золотника. Однак клапани з двома положеннями золотника оснащені лише електромагнітом "a". Замість 2-го пропорційного соленоїда встановлюється пробка (5) для NS 6 або для NS 10 кришка (5).
Примітка для типу 4WRA 6..-2X/...
Слід уникати зливу лінії бака. За відповідних умов монтажу необхідно встановити зворотний клапан (зворотний тиск приблизно 0,2 МПа).
