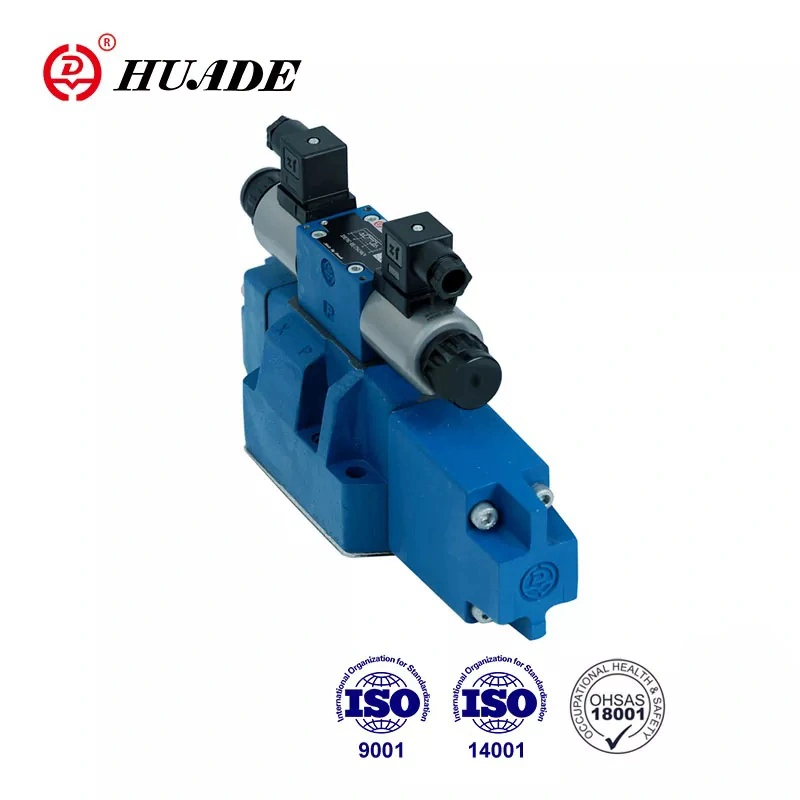

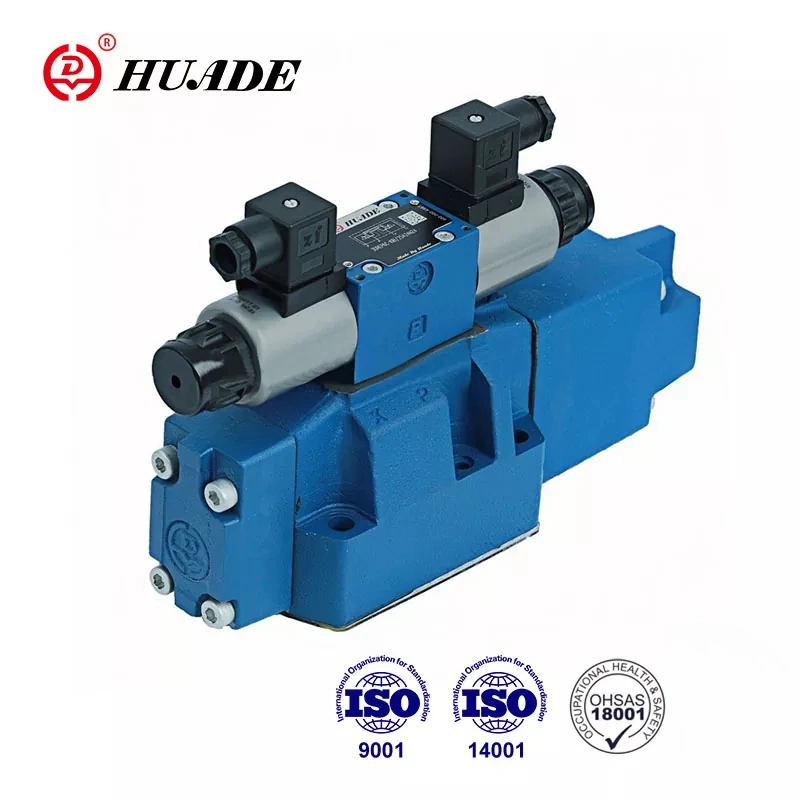

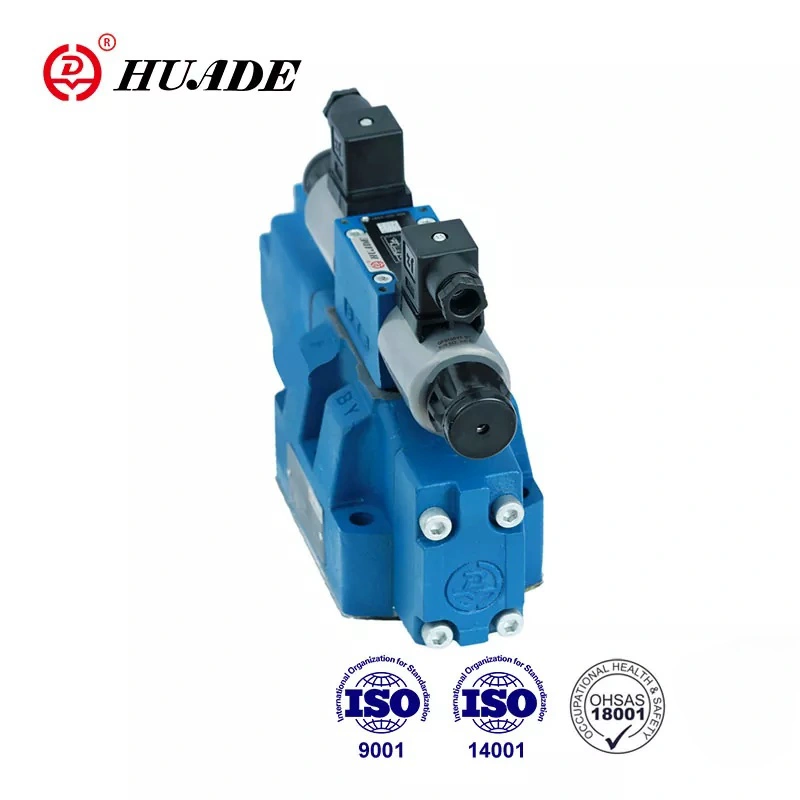

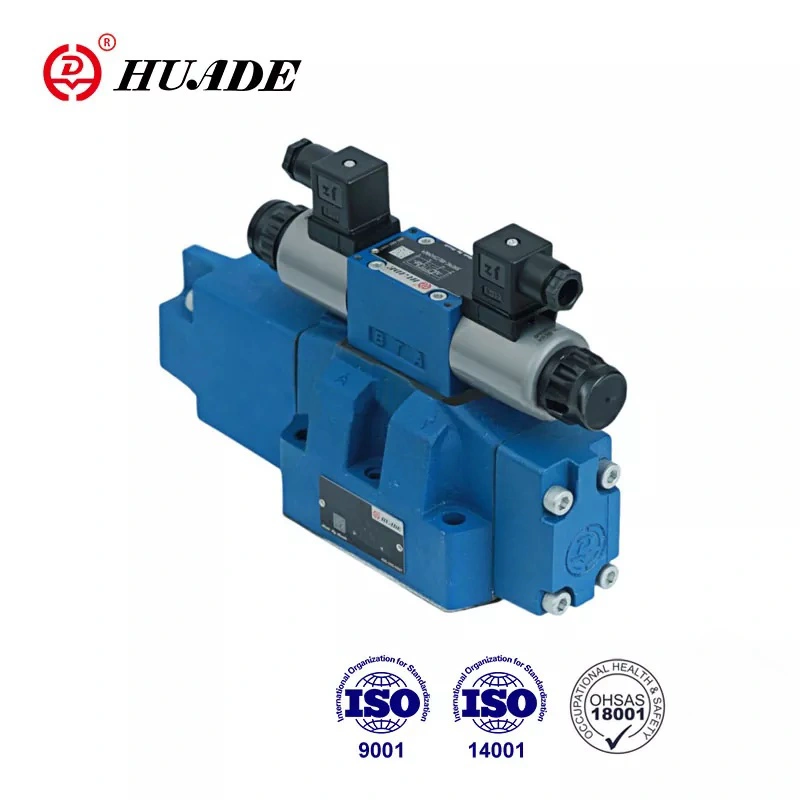

Один пропорційний клапан 4WRH може контролювати як потік, так і напрямок потоку, що робить структуру системи простою. Корпус клапана використовує литий внутрішній канал із високою пропускною здатністю та великою швидкістю потоку. Головний клапан має осьову трикутну керуючу канавку з невеликим перепадом тиску та втратою тиску на керуючому плечі. Пропорційний клапан типу 4WRH підходить для систем з великим потоком і високими вимогами до точності.
|
Гідравлічні дані |
|||||
|
розмір |
10 |
16 |
25 |
32 |
|
|
тиск пілотного клапана (МПа) |
зовнішня пілотна подача масла |
від 3 до 10 |
|||
|
внутрішня пілотна подача масла |
До 10 (понад 10 повинні встановити ZDR6DP2-30B/75YM) |
||||
|
Тиск головного клапана (МПа) |
31.5 |
35 |
|||
|
Зворотний тиск (МПа) |
порт T (зовнішній контрольний потік масла) |
31.5 |
25 |
15 |
|
|
порт T (внутрішня подача пілотного масла) |
3 |
||||
|
порт Y |
3 |
||||
|
Об'єм пілотного масла (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Експлуатаційний потік масла в каналі X або Y (л/хв) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Потік через головний клапан (л/хв) |
270 |
460 |
877 |
1600 |
|
|
Гістерезис (л/хв) |
6 |
||||
|
Повторюваність (%) |
3 |
||||
|
ступінь забруднення (㎛) |
≤20 |
||||
|
Рідина |
Мінеральне масло (для ущільнення NBR). Фосфатний ефір (для ущільнення FPM) |
||||
|
Діапазон в'язкості (мм²/с) |
2,8 до 380 |
||||
|
Діапазон температур рідини (℃) |
-20 до +70 |
||||
|
Монтажне положення |
необов'язковий |
||||
|
Вага (кг) |
клапан з одним електромагнітом |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан з двома соленоїдами |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Електричні дані |
||
|
Тип постачання |
DC |
|
|
Номінальний струм соленоїда (А) |
0.8 |
|
|
Опір котушки (Ω) |
холод (при 20℃) 19,5; макс.клапан гарячий 28.8 |
|
|
Температура навколишнього середовища (℃) |
50 |
|
|
Температура котушки (℃) |
150 |
|
|
Робочий цикл |
Безперервний |
|
|
Пілотний струм (A) |
0.02 |
|
|
Ізоляція |
IP65 |
|
|
Пов'язаний |
З 1 часом зміни |
ВТ-3000С30 |
|
З 5 часами зміни |
VT3006S30 |
|
|
Електричне підключення |
Штепсельне підключення |
|
особливості:
▶ Пропорційний клапан управління WRH
▶ Для монтажу підкладки
▶ Для керування як напрямком, так і швидкістю потоку гідравлічної рідини
▶ Пружина по центру .без дрейфу золотника
▶ Низький перепад тиску на контрольних землях
▶ Клапан і електронне керування з одного джерела
▶ Робота пропорційного соленоїда
▶ Схема підключення відповідно до DIN 24 340 форма A, ISO4401 і CETOP-RP121H
застосування:
Пропорційний клапан типу 4WRH широко використовується в різних галузях промисловості, таких як верстатобудування, металургія, легка промисловість, гірничодобувна промисловість, машинобудування тощо.
Клапани типу 4WRH є пропорційними напрямними клапанами з пілотним керуванням для зовнішнього керування через клапани регулювання тиску. Функція та принцип такі ж, як і для клапана типу 4WRZ. З’єднувальна пластина (12) з’єднує пілотне з’єднання A з з’єднанням T(Y). ) і пілотне з’єднання B з P(X). Керуючий тиск на головному клапані має бути від 0,4 МПа до 2,5 МПа, тому потік здійснюється або від P до A і B до T, або від P до B і A до T.
Будова пропорційних клапанів 4WRH
Пілотний клапан
Пілотний клапан є пропорційним електромагнітним 3-ходовим редукційним клапаном (тип 3DREP6). Дросельна вставка встановлена в портах A і B, додаткові відомості дивіться в тексті 3DREP6
Будова пілотного клапана типу 3DREP6
Символ пропорційного клапана 4WRH
