Коли промисловим машинам необхідно надійно змінювати напрямок, клапани керування серією WMR пропонують рішення, якому довіряють десятиліттями. Ці механічні клапани контролюють потік гідравлічної рідини в промислових системах, визначаючи, коли циліндри висуваються або втягуються, а коли двигуни обертаються вперед або назад.

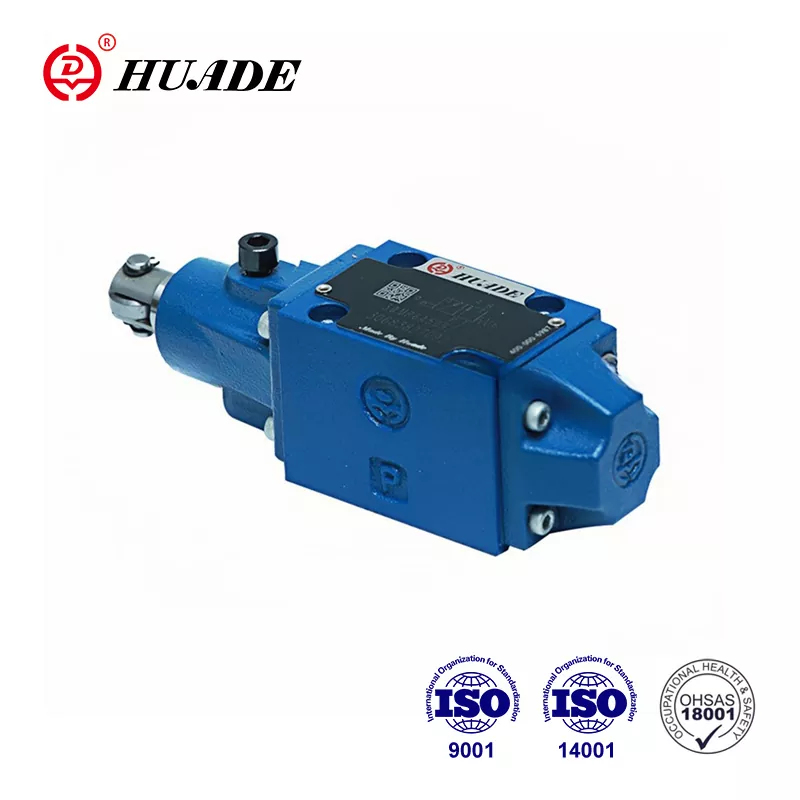

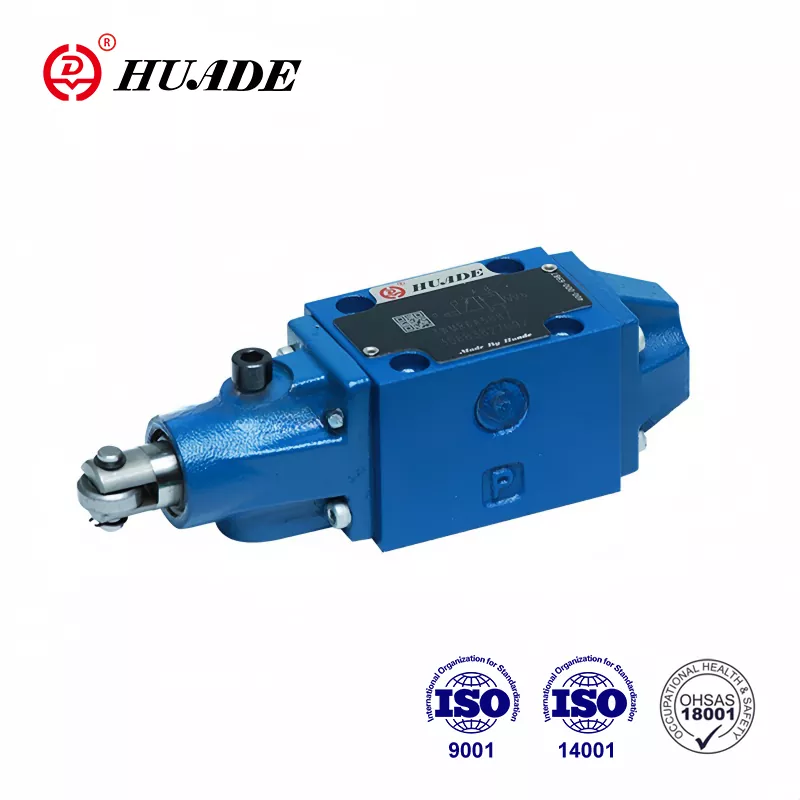

Клапан WMR виділяється тим, що працює за рахунок чистої механічної дії. Ролик або плунжер штовхається кулачком або рухомою частиною, яка зміщує внутрішню котушку та перенаправляє потік масла. Це пряме фізичне підключення означає, що клапан реагує на фактичне положення машини, а не на електричні сигнали, що робить його ідеальним для застосувань, де механічна надійність має найбільше значення.
Розуміння основної функції
Напрямний регулюючий клапан WMR працює як золотник, встановлений на плиті. Коли ніщо не штовхає ролик, поворотні пружини утримують котушку в нейтральному положенні. Коли зовнішній кулачок або механічний компонент натискає на поршень ролика, золотник ковзає всередині корпусу клапана та з’єднує різні порти. Ця дія перенаправляє гідравлічну рідину для приводу приводів у потрібному напрямку.
Ця філософія дизайну створює прямий зв'язок між фізичним положенням і гідравлічною дією. Верстати, крани та обладнання для обробки матеріалів використовують цей принцип, щоб забезпечити правильну послідовність рухів. Клапан не може перемикатися, доки щось фізично не перемістить ролик, що забезпечує невід'ємну безпеку в багатьох додатках.
Технічні характеристики, які мають значення
Напрямний регулюючий клапан серії WMR поставляється в двох основних розмірах відповідно до стандарту ISO 4401. Ручки розміру NG6 пропускають до 60 літрів на хвилину та мають тиск до 315 бар у портах P, A та B. Розмір NG10 пропонує аналогічний тиск із більшою пропускною здатністю. Ці специфікації дозволяють клапану працювати в складних промислових умовах.
Діапазон робочих температур від мінус 20 градусів Цельсія до плюс 80 градусів Цельсія зі стандартними ущільнювачами NBR. Клапан приймає гідравлічні рідини з в'язкістю від 2,8 до 500 квадратних міліметрів на секунду. Підтримання чистоти рідини відповідно до ISO 4406 класу 20/18/15 або вище допомагає запобігти внутрішньому зносу та подовжує термін служби.
Одне обмеження вимагає уваги під час проектування системи. Порт T, який повертає рідину в резервуар, має стандартне обмеження тиску 60 бар. У той час як основні робочі порти легко справляються з тиском 315 бар, перевищення 60 бар у порту Т може пошкодити ущільнення або викликати витік. Деякі високоякісні варіанти збільшують цей ліміт до 210 бар для застосувань із вищим протитиском.
Різні конфігурації для різних потреб
Напрямний регулюючий клапан серії WMR пропонує кілька конфігурацій золотника, які зазвичай позначаються гідравлічними символами. Чотирьохпортовий трипозиційний клапан може тримати всі порти заблокованими в нейтральному положенні, або він може з’єднувати певні порти з баком. Коди символів, наприклад C, E, J, L і M, вказують, які порти підключаються в кожній позиції. Виробники пропонують близько 19 різних варіацій символів для відповідності різним вимогам схеми.
Двопозиційні клапани забезпечують більш просте керування. Трипозиційні клапани додають нейтральний стан, який може блокувати потік, дозволяти вільний рух або створювати інші умови залежно від конструкції золотника. Вибір правильної конфігурації залежить від того, чи повинні циліндри утримувати своє положення, коли клапан повертається в нейтральне положення, чи вони повинні вільно плавати.
Виробники та варіації моделей
Bosch Rexroth виробляє оригінальну серію WMR як частину свого сімейства продуктів Hydronorma. Їхня серія NG6 розміром 5X включає різні варіанти розміщення роликів і кріплення. Клапани встановлюються на стандартизованих підкладках за схемами CETOP, що спрощує заміну та дозволяє змішувати компоненти від різних виробників.
Hengli Hydraulics пропонує серію WMR/U10 для застосувань NG10. Їхня серія L3X надає 19 варіантів символів із конфігураціями роликів R-типу та U-типу. Ця різноманітність допомагає інженерам вибрати точне положення роликів і напрямок приведення в дію, необхідні для компонування конкретного обладнання.
Інші постачальники, такі як PONAR Wadowice та Leader Hydraulics, виробляють сумісні клапани. Стандартизація відповідно до ISO 4401 означає, що ці клапани можуть фізично взаємозамінюватись, хоча розробники повинні перевірити, чи відповідають номінальний тиск, пропускна здатність і конфігурація золотника їх потребам.
Вимоги до встановлення
Правильний монтаж гідророзподільника WMR починається з підготовки поверхні. Монтажна поверхня на підкладці має відповідати специфікаціям площинності 0,01 на 100 міліметрів із максимальною шорсткістю поверхні Rz 4. Будь-які нерівності можуть створити шляхи витоку навколо основи клапана.
Чотири гвинти M6 на 40 міліметрів з головкою під внутрішній ключ кріплять клапан до опорної плити. Затягування цих болтів до 9 ньютон-метрів з допуском плюс-мінус 15 відсотків забезпечує достатню силу затиску без деформації корпусу клапана. Перехресне затягування по діагоналі забезпечує рівномірний розподіл тиску.
Гідравлічна система повинна використовувати належну фільтрацію перед підключенням до регулюючого клапана WMR. Встановлення фільтрів, які підтримують чистоту ISO 4406 класу 20/18/15, захищає малі проміжки між котушкою та корпусом. Навіть дрібні частинки можуть подряпати ці поверхні, спричинивши внутрішній витік або прилипання.
Програми реального світу
Верстати використовують розподільний клапан WMR для послідовності зміни інструменту та операцій затиску. Коли шпиндель верстата або пристрій зміни інструментів переміщується в певні позиції, кулачки активують ролик і запускають гідравлічні рухи. Це гарантує, що правильна послідовність відбувається автоматично без електронного керування.
Гірничодобувне та металургійне обладнання покладається на ці клапани для позиціонування конвеєра та керування воротами. Суворі навколишні умови в цих галузях роблять механічне приведення в дію привабливим, оскільки немає електричних з’єднань, які можуть піддаватися корозії або виходити з ладу. Пил і волога, які могли б зруйнувати електронні датчики, мінімально впливають на просте розташування роликів і кулачків.
Підйомні платформи та ножичні підйомники містять клапани WMR у системах безпеки. Положення ролика може вказувати на те, чи встановлені захисні рейки, чи платформа досягла певної висоти. Ця фізична перевірка додає резервування ланцюгам безпеки та відповідає нормам, які вимагають механічних блокувань.
Технічне обслуговування та усунення несправностей
Зовнішній витік навколо монтажної поверхні зазвичай вказує на пошкодження ущільнювальних кілець або неправильний момент затягування клапана. Перевірка та заміна монтажної прокладки вирішує більшість проблем зовнішнього витоку. Перевірка того, що монтажна поверхня залишається рівною та неушкодженою, запобігає повторенню.
Внутрішній витік проявляється, коли приводи повільно рухаються, коли клапан повинен утримувати їх у положенні. Це часто виникає через забруднення рідини, що зношує котушку та отвір. Перевірка чистоти рідини та заміна фільтрів усуває першопричину. У важких випадках може знадобитися заміна клапана, якщо знос перевищує допустимі межі.
Зависання або повільна робота відбувається, коли котушка не рухається вільно всередині отвору. Забруднення знову очолює список причин, але робота поза вказаними діапазонами температури або в'язкості також створює проблеми. Переконайтеся, що гідравлічна рідина відповідає специфікаціям, щоб уникнути більшості проблем з роботою клапана управління WMR.
Порівняння з іншими типами клапанів
У серії WMM для приведення в дію використовується ручний важіль замість ролика. Оператори вручну переміщують важіль, щоб змінити положення клапана, що добре працює для елементів керування, якими люди керують безпосередньо. Серія WMD замінює важіль на поворотну ручку, пропонуючи більш компактний варіант ручного керування.
Електромагнітні клапани забезпечують дистанційне керування, але потребують електричного живлення та сигналів керування. Ці клапани перемикаються швидше, ніж механічні типи, але створюють потенційні точки збою через проводку, соленоїди та електронні контролери. Напрямний регулюючий клапан WMR усуває ці проблеми в додатках, де має сенс механічне приведення в дію.
Клапани з пілотним керуванням використовують гідравлічний тиск для переміщення більших золотників, що дозволяє контролювати більші потоки з меншими зусиллями. Ці клапани коштують дорожче та додають складності порівняно з конструкцією WMR прямої дії. Для застосувань у межах витрат і тиску можливостей WMR простіша конструкція часто виявляється більш надійною та економною.
Міркування щодо управління тиском
Хоча порти P, A і B безпечно витримують тиск 315 бар, обмеження порту T вимагає уваги при проектуванні системи. Будь-яке обмеження в лінії резервуару або використання резервуара під тиском підвищує тиск у порту Т. Протитиск від інших клапанів, які використовують ту саму лінію бака, також впливає на цей порт.
Встановлення окремої резервуарної лінії для клапанів зі значною зворотною витратою допомагає керувати тиском у Т-порту. Деякі розробники використовують спеціальний зворотний колектор низького тиску, який підключається безпосередньо до бака з мінімальними обмеженнями. Для систем, де неминуче вищого тиску Т-порту, вказівка варіантів високого тиску напрямного регулюючого клапана WMR запобігає передчасному виходу з ладу ущільнення.
Зворотні клапани або обмежувачі в певних місцях контуру можуть неочікувано створити тиск у порту T. Ретельний аналіз схеми під час проектування визначає ці ситуації. Манометри на Т-порту під час введення в експлуатацію підтверджують, що фактичні умови відповідають специфікаціям.
Інтеграція керування потоком
Напрямний регулюючий клапан WMR перемикає напрямок потоку, але не контролює швидкість потоку безпосередньо. Більшість програм вимагає додаткового контролю потоку для регулювання швидкості приводу. Голчасті клапани або регулятори потоку з компенсацією тиску встановлюються або в контурі, або безпосередньо в портах клапана.
Деякі моделі WMR підтримують різьбові обмежувачі картриджа, які встановлюються безпосередньо в порт P. Ці пробки розміру B08, B10 або B12 забезпечують просте обмеження потоку та гасіння стрибків тиску. Інтегрована конструкція економить простір і зменшує кількість окремих компонентів у гідравлічному колекторі.
Контроль потоку на вході обмежує рідину, що надходить до приводу, тоді як контроль на виході обмежує зворотний потік. Вибір залежить від характеристик навантаження та бажаної якості контролю. Спрямований регулюючий клапан WMR підтримує будь-який підхід завдяки належній конструкції контуру навколо клапана.
Ринкові міркування на 2025 рік
Проблеми в ланцюзі поставок продовжують впливати на доступність гідравлічних компонентів. Терміни виконання спеціалізованих конфігурацій WMR можуть тривати кілька місяців, причому деякі виробники вказують дати доставки до вересня 2025 року. Планування наперед і підтримка стратегічного запасу допомагає уникнути затримок виробництва.
Ціни на стандартні конфігурації NG6 починаються від 800 доларів США від основних виробників. Вторинний ринок пропонує альтернативи, вживані клапани іноді доступні в діапазоні від 150 до 200 доларів. Однак купівля вживаних клапанів вимагає ретельного огляду, щоб перевірити внутрішній стан і уникнути передчасного виходу з ладу.
Стратегії різноманітних постачальників, які включають як бренди преміум-класу, як-от Bosch Rexroth, так і сумісні альтернативи від виробників, як-от Hengli, забезпечують гнучкість поставок. Стандарт ISO 4401 означає, що перемикання між брендами залишається можливим, якщо специфікації збігаються. Ведення схвалених списків постачальників для кількох постачальників зменшує ризик у поточному ринковому середовищі.
Роль у сучасній автоматизації
Оскільки заводи додають більше датчиків, контролерів і підключення до мережі, простий механічний регулюючий клапан WMR пропонує стратегічні переваги. Його неможливо зламати, він не потребує оновлення програмного забезпечення та виходить з ладу передбачуваним чином. Ця надійність стає цінною для критично важливих для безпеки функцій, які потребують механічної підтримки.
Європейські норми, такі як Закон про кібернетостійкість, зосереджені на безпеці цифрових продуктів. Суто механічні компоненти, такі як клапан WMR, виходять за межі цих вимог, що спрощує відповідність для виробників машин. Клапан забезпечує безпечний базовий рівень, який не створює вразливості системи кібербезпеки.
Проблеми енергоефективності викликають інтерес до оптимізації гідравлічних систем. Хоча напрямний регулюючий клапан WMR сам по собі не економить енергію, його надійність і низький внутрішній витік сприяють загальній ефективності системи. Клапани правильного розміру з відповідною витратою мінімізують перепади тиску та марне виділення тепла.
Вибір правильної конфігурації
Вибір регулюючого клапана WMR починається з розуміння вимог застосування. Максимальна швидкість потоку та тиск визначають, чи підходить розмір NG6 або NG10. Тип приводу та бажана поведінка нейтрального положення визначають необхідну конфігурацію символу.
Позиціонування ролика впливає на інтеграцію клапана з механічною системою. Ролики R-типу встановлюються з одного боку, а ролики U-типу – з іншого, що забезпечує гнучкість у розміщенні кулачків. Необхідна сила приведення в дію та доступна геометрія кулачка впливають на цей вибір.
Вибір матеріалу ущільнення залежить від типу рідини та граничних температур. Стандартні NBR ущільнення працюють з гідравлічною оливою на основі нафти в типових промислових діапазонах температур. Для високотемпературних застосувань або синтетичних рідин можуть знадобитися ущільнення FKM, які витримують різні умови. Перевірка хімічної сумісності запобігає розбуханню або погіршенню ущільнення.
Документація та ресурси підтримки
Виробники надають детальну технічну документацію для гідророзподілювача WMR на своїх сайтах. Технічні дані містять точні характеристики, розміри та коди замовлення. Інструкції зі встановлення детально описують процедури монтажу та значення моменту затягування.
Моделі САПР у різних форматах допомагають у проектуванні машини та компонуванні колекторів. Ці тривимірні представлення показують точні конверти клапанів і розташування портів, що дозволяє перевірити перешкоди перед фізичним прототипом. Більшість виробників пропонують моделі у форматах STEP або IGES, які імпортуються в загальне програмне забезпечення для проектування.
Інженерна підтримка додатків допомагає вирішити складні питання проектування схем. Виробники мають технічні групи, які можуть рекомендувати конкретні конфігурації для незвичайних програм або вирішувати проблеми в існуючих системах. Використання цих ресурсів на етапі проектування запобігає дорогим помилкам і перепроектуванням.
Заключні міркування
Напрямний регулюючий клапан WMR призначений для застосувань, де механічне керування положенням і надійне перемикання мають більше значення, ніж електроніка. Його перевірена конструкція справляється з складними умовами в гірничодобувній промисловості, металообробці та транспортуванні матеріалів без вразливості електронних засобів керування. Розуміння його можливостей і обмежень дозволяє інженерам ефективно його застосовувати.
Правильний розподіл рідини значно подовжує термін служби клапана. Дотримання стандартів чистоти, робота в заданих діапазонах температури та в’язкості, а також керування тиском у порту T запобігає більшості несправностей. Ці прості запобіжні заходи роблять розподільний клапан WMR довговічним компонентом, який служить десятиліттями.
У світі, який рухається до цифрової трансформації, клапан WMR доводить, що механічні рішення все ще відіграють важливу роль. Його нездатність бути зламаним або віддалено маніпулювати забезпечує невід'ємну безпеку. Фізичний зв’язок між положенням машини та гідравлічною дією створює передбачувану поведінку, на яку можуть покладатися системи безпеки. З цих причин розподільний клапан WMR залишається актуальним у сучасній промисловій гідравліці.
