Під час роботи з гідравлічними системами вам потрібні компоненти, які забезпечують рух рідини в правильному напрямку. Зворотний клапан RVP 25 — надійний пристрій, призначений саме для цього. Цей клапан дозволяє гідравлічній олії вільно текти в одному напрямку, блокуючи будь-який зворотний потік. Це проста концепція, але зворотний клапан RVP 25 справляється з цією роботою надзвичайно добре в системах середнього та високого тиску.
RVP 25 належить до сімейства зворотних клапанів відомих європейських виробників, таких як HYDAC і MHA Zentgraf. Ви також можете знайти сумісні версії від таких компаній, як Huade і Hengli. Ці клапани встановлюються безпосередньо на колекторах, які є металевими блоками, які організовують гідравлічні з’єднання. Така конструкція економить простір і робить монтаж чистішим, ніж використання окремих трубних фітингів.
Число «25» означає номінальний розмір клапана, який становить DN25 або приблизно один дюйм у діаметрі. Цей розмір забезпечує середню та велику швидкість потоку, як правило, від 150 до 550 літрів на хвилину. Цього достатньо для будівельної техніки, промислових машин і автоматизованих систем. Зворотний клапан RVP 25 найкраще працює в додатках, де потрібен постійний односторонній потік без частих змін.
Як насправді працює зворотний клапан RVP 25
Усередині зворотного клапана RVP 25 ви знайдете кілька основних частин, які працюють разом. Є корпус клапана, конусоподібне сідло, рухомий поршень або кулька, пружина та гумові ущільнення, які називаються ущільнювальними кільцями. Конструкція проста, що робить її надійною.
Коли гідравлічна рідина проштовхується через клапан у правильному напрямку, тиск переважає силу пружини. Це відштовхує поршень від його гнізда, створюючи отвір для проходження рідини. Падіння тиску під час цього прямого потоку є відносно низьким, зазвичай лише кілька барів навіть при високих витратах. Ця ефективність означає, що ваш насос не працює більше, ніж потрібно.
Коли рідина намагається текти назад, пружина негайно штовхає поршень назад до сідла. Конусоподібна форма створює щільне ущільнення, а зворотний тиск фактично допомагає притиснути ущільнення ще щільніше. Цей контакт метал-метал зупиняє майже всі витоки. Відповідно до галузевих стандартів, таких як DIN EN 12266, зворотний клапан RVP 25 відповідає так званій класифікації «нульового витоку», хоча деяке мінімальне просочування є нормальним у реальних умовах.
Різні виробники використовують дещо різні внутрішні конструкції. Версії HYDAC зазвичай використовують конусоподібний поршень для точного керування. У моделях Zentgraf часто використовується кулькова конструкція, яка швидше реагує на нижчий тиск. Обидва підходи працюють добре, але конструкція конуса зазвичай забезпечує більш жорсткі допуски. Зворотний клапан RVP 25 будь-якого виробника працює з гідравлічними маслами на мінеральній основі з в’язкістю від 2,8 до 500 квадратних міліметрів на секунду. Ви захочете, щоб гідравлічна рідина була відфільтрована принаймні до 20 мікрон, щоб запобігти забрудненню всередині клапана.
Технічні характеристики, які мають значення
Розуміння технічних характеристик зворотного клапана RVP 25 допоможе вам вибрати правильний клапан для вашої системи. Робочий тиск є одним з найважливіших показників. Більшість клапанів RVP 25 витримують тиск до 350 бар, що дорівнює приблизно 5000 фунтам на квадратний дюйм. Деякі версії від постачальників, таких як Huade і Hengli, розраховані на 315 бар, що все ще достатньо для більшості застосувань. Цей показник тиску застосовується, коли ви використовуєте стандартне мінеральне масло за нормальних температур.
Максимальна швидкість потоку дещо відрізняється від виробника. HYDAC оцінює свій зворотний клапан RVP 25 у 150 галонів на хвилину або близько 568 літрів на хвилину. Zentgraf і сумісні китайські виробники заявляють про швидкість потоку від 400 до 550 літрів на хвилину. Фактичний потік, який може витримати ваша система, залежить від того, який перепад тиску ви можете прийняти. При вищих витратах перепад тиску збільшується, що може вплинути на загальну ефективність системи.
Тиск відкриття, який також називають тиском розтріскування, визначає, коли зворотний клапан RVP 25 починає відкриватися. Стандартні версії відкриваються при приблизно 7 psi або 0,5 бар. Це достатньо, щоб клапан не створював непотрібного опору під час нормальної роботи. Однак ви можете замовити версії з вищим тиском відкриття, починаючи від 25 psi до 65 psi або 4,5 бар. Вищі тиски відкриття працюють краще в системах, де потрібно запобігти будь-якому незначному зворотному потоку, навіть за мінімального зворотного тиску. Майте на увазі, що виробники допускають допуск плюс-мінус 30 відсотків для цих значень тиску відкриття.
Діапазон температур є ще одним практичним міркуванням. Зворотний клапан RVP 25 безпечно працює від мінус 20 градусів Цельсія до плюс 100 градусів Цельсія. Це мінус 4 градуси за Фаренгейтом до 212 градусів за Фаренгейтом. Ці обмеження походять від гумових ущільнювальних кілець, які зазвичай виготовляються з FPM або NBR матеріалів. FPM краще справляється з високими температурами, тоді як NBR коштує дешевше та добре працює в помірних умовах.
Сам корпус клапана виготовляється з вуглецевої сталі, часто з фосфатним покриттям для захисту від корозії. У рухомому поршні або кулі використовується загартована сталь, яка витримує мільйони циклів без зносу. Деякі виробники пропонують цинкування як альтернативу обробки поверхні. Цей вибір матеріалів робить зворотний клапан RVP 25 міцним у брудних промислових середовищах.
Варіанти підключення включають різьбу NPT, порти з ущільнювальними кільцями SAE та різьбу BSPP. Однак більшість користувачів встановлюють зворотний клапан RVP 25 безпосередньо на колектор за допомогою болтів, а не різьбових з’єднань. Такий спосіб монтажу чистіший і надійніший для систем з кількома клапанами.
Фізичні розміри та вимоги до встановлення
Правильні розміри мають значення, коли ви інтегруєте зворотний клапан RVP 25 у свій гідравлічний колектор. Клапан має приблизно 172 міліметри в довжину, 79,5 міліметрів у висоту, а ширина варіюється залежно від конкретної моделі. Це приблизно 6,8 дюйма в довжину і 3,1 дюйма у висоту. Монтажна поверхня, де болти кріплять клапан до колектора, має 165 міліметрів у довжину та 120 міліметрів у ширину у версіях HYDAC.
Отвори, через які рідина входить і виходить, розташовані на відстані 100 міліметрів від центру до центру. Це стандартна відстань, яка використовується для багатьох гідравлічних компонентів, що полегшує проектування колекторів, які вміщують кілька клапанів. Діаметр самого порту становить 28 міліметрів, підходить для однодюймових фітингів.
Вам потрібно буде просвердлити монтажні отвори у колекторі, щоб прийняти зворотний клапан RVP 25. Ці отвори мають бути 11,5 міліметрів у діаметрі на відстані 60 міліметрів один від одного. Більшість установок використовують від чотирьох до шести болтів M10 діаметром 10 міліметрів. Рекомендований момент затягування цих болтів становить 70 Ньютон-метрів, що забезпечує щільне ущільнення без пошкодження корпусу клапана або колектора. Надмірне затягування може призвести до тріщини корпусу або деформації ущільнювальної поверхні.
Перед установкою зворотного клапана RVP 25 переконайтеся, що монтажна поверхня колектора рівна та гладка. Шорсткість поверхні повинна бути не менше 0,8 мікрометра, а площинність повинна бути в межах 0,01 міліметра на 100 міліметрів довжини. Ці жорсткі допуски запобігають витоку навколо ущільнювального кільця. Стандартний розмір ущільнювального кільця для RVP 25 становить 32 міліметри на 3 міліметри в поперечному перерізі.
Коли ви будете готові до встановлення, нанесіть тонкий шар сумісного гідравлічного масла або мастила на ущільнювальне кільце. Це змащування допомагає посадці ущільнювального кільця належним чином без скручування чи защемлення. Помістіть зворотний клапан RVP 25 на колектор і вручну закрутіть усі кріпильні болти. Потім затягніть їх поступово хрест-навхрест, подібно до того, як ви затягуєте гайки колеса на автомобілі. Таке рівномірне затягування запобігає викривленню корпусу клапана.
Зворотний клапан RVP 25 можна встановити в будь-якій орієнтації. Ви можете встановити його горизонтально, вертикально або під кутом. Просто переконайтеся, що напрямок потоку відповідає стрілці, позначеній на корпусі клапана. Стрілка показує напрямок вільного потоку, де рідина має входити через порт P1 і виходити через порт P2. Встановлення клапана назад запобігає потоку, що може пошкодити насос або інші компоненти.
Вага є ще одним фактором, якщо ви розробляєте мобільну систему. Зворотний клапан RVP 25 важить приблизно 5,8 кілограма, тобто близько 12,8 фунта. Це включає корпус клапана та стандартне монтажне обладнання. Більші версії з іншою конфігурацією портів можуть важити трохи більше.
Порівняння різних виробників і постачальників
Кілька компаній виробляють зворотний клапан RVP 25 або сумісні еквіваленти. Розуміння відмінностей допоможе вам прийняти розумне рішення про покупку на основі вашого бюджету та потреб у продуктивності.
HYDAC, мабуть, найвідоміша назва в гідравлічних зворотних клапанах. Їхній зворотний клапан RVP 25 пропонує найширший діапазон варіантів тиску відкриття, від 7 psi до 65 psi. Клапани HYDAC проходять ретельні випробування та мають сертифікат ISO 9001. Ви знайдете продукти HYDAC через таких дистриб’юторів, як ValinOnline і Motion Industries у Північній Америці та Європі. Недоліком є вартість. Блоки зворотного клапана HYDAC RVP 25 зазвичай коштують від 300 до 500 доларів США залежно від конфігурації. Однак доступність є чудовою, і зазвичай ви можете швидко отримати запасні частини.
MHA Zentgraf виробляє моделі зворотних клапанів RVP 25 переважно для європейського ринку. У їхніх клапанах використовується конструкція кульового типу замість конічного поршня, який деякі інженери віддають перевагу для нижчого тиску відкриття. Клапани Zentgraf компактні та добре працюють у вузьких місцях. Вони відповідають стандартам DIN і пропонують можливості індивідуального налаштування. Ціна коливається від 200 до 400 доларів. Ви можете знайти клапани Zentgraf через DirectIndustry та іноді на eBay, хоча доступність за межами Європи може бути обмеженою.

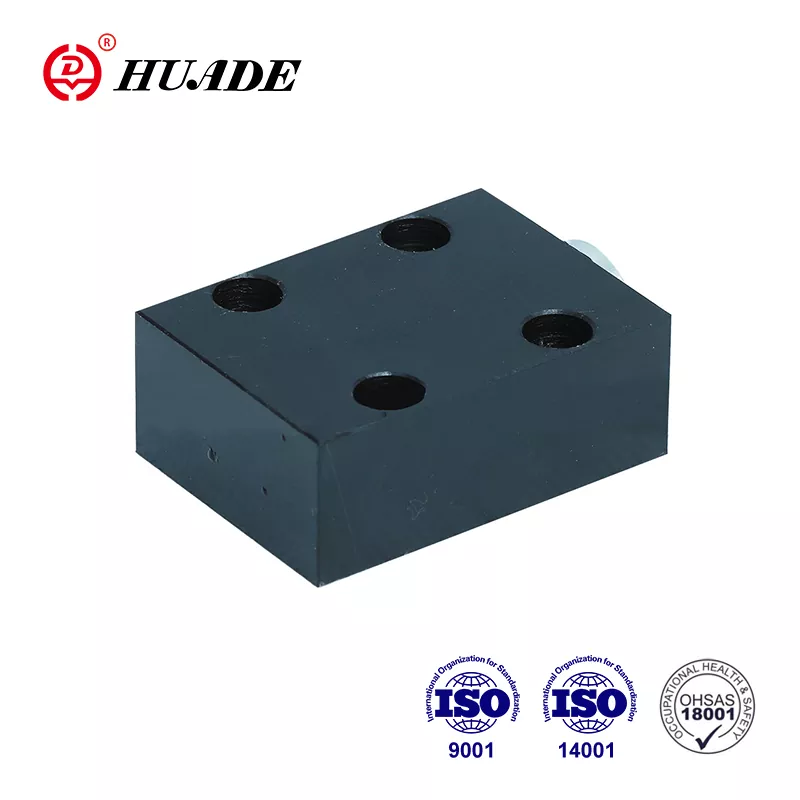

Китайські виробники, такі як Huade і Hengli, виготовляють сумісні версії зворотного клапана RVP 25 за значно нижчими цінами. Huade продає свої клапани як сумісні з Rexroth, що означає, що вони фізично підходять у місцях, призначених для компонентів Rexroth. Ціни починаються приблизно від 42 доларів FOB з Китаю, хоча вам потрібно врахувати вартість доставки та імпортне мито. Мінімальна кількість замовлення часто становить лише одну одиницю, що робить Huade привабливим для невеликих проектів або ремонту. Hengli пропонує подібні ціни та додає такі опції, як підвищена стійкість до корозії завдяки спеціальним покриттям.
Відмінності в якості між преміальними та бюджетними брендами існують. Клапани HYDAC і Zentgraf зазвичай мають жорсткіші виробничі допуски, що означає стабільніший тиск відкриття та довший термін служби. Блоки зворотного клапана RVP 25 китайського виробництва добре працюють для багатьох застосувань, але ви можете побачити більше варіацій від клапана до клапана. Якщо ви будуєте важливу систему, збій якої може бути небезпечним або дорогим, має сенс доплачувати за клапан HYDAC або Zentgraf. Для загального промислового обладнання з менш вимогливими вимогами крани Huade або Hengli забезпечують хорошу цінність.
Усі ці виробники мають сертифікат ISO 9001, що означає, що вони дотримуються стандартів управління якістю. Деякі також мають екологічні сертифікати, як-от ISO 14001, і сертифікати безпеки, як-от ISO 45001. Під час замовлення переконайтеся, що ваш постачальник може надати сертифікати матеріалів і звіти про випробування, якщо вони вам потрібні для відповідності нормативним вимогам.
Реальне застосування зворотного клапана RVP 25
Зворотний клапан RVP 25 використовується в багатьох типах гідравлічного обладнання в різних галузях промисловості. Розуміння цих застосувань допоможе вам зрозуміти, де цей клапан вписується в реальні системи.
У будівельній та землерийній техніці зворотний клапан RVP 25 широко використовується. Екскаватори, наприклад, мають гідравлічні важелі, які повинні утримувати своє положення, коли оператор припиняє рухати елементи керування. Зворотний клапан RVP 25, встановлений на циліндрі, запобігає течії масла назад, що призведе до падіння важеля. Ця функція утримання вантажу забезпечує безпеку операторів і забезпечує точне керування. Подібні програми застосовуються в бульдозерах, кранах і навантажувачах.
Виробниче обладнання отримує кілька переваг від установок зворотного клапана RVP 25. Обробні центри з ЧПК використовують гідравлічні затискачі для стабільного утримання заготовок під час операцій різання. Зворотні клапани забезпечують герметичність затискачів, навіть якщо тиск насоса коливається. Машини для лиття під тиском закачують гарячий пластик у форми під високим тиском. Зворотний клапан RVP 25 запобігає зворотному потоку пластику через контур уприскування, що призведе до марної витрати матеріалу та уповільнення виробництва.
Обладнання для обробки металу, як-от преси та ножиці, створює величезні зусилля через гідравлічні циліндри. Ці системи потребують надійних зворотних клапанів для запобігання неконтрольованого руху, коли оператор відпускає елементи керування. Зворотний клапан RVP 25 витримує високий тиск і швидкість потоку, типові для металообробки. Його низький перепад тиску означає, що система залишається ефективною навіть під час швидких циклів.
Сільськогосподарське обладнання, включаючи трактори та комбайни, містить гідравлічні системи для знарядь і керування. Зворотний клапан RVP 25 захищає гідравлічні насоси від пошкодження зворотного обертання, яке може виникнути, коли двигун трактора вимикається. Клапан також допомагає підтримувати тиск у підйомних контурах, запобігаючи повільному дрейфу навісного обладнання під час паркування на схилах.
Автоматизовані виробничі лінії часто використовують гідравлічну енергію для повторюваних завдань, таких як штампування, пресування та транспортування матеріалів. Зворотний клапан RVP 25 вставляється в колекторні блоки, які керують декількома циліндрами з центрального місця. Такий організований підхід зменшує кількість трубопроводів, економить місце та спрощує пошук несправностей. Швидкість потоку до 550 літрів на хвилину робить RVP 25 придатним навіть для швидкого виробничого обладнання.
Одним із конкретних прикладів є роботизована система збирання, де зворотний клапан RVP 25 працює разом із клапанами скидання тиску в компактному колекторі. Рука робота рухається швидко й точно, вимагаючи швидкості потоку близько 600 літрів на хвилину. Встановивши зворотний клапан RVP 25, інженери досягли на 15 відсотків кращої ефективності системи порівняно з попередньою установкою. Низький перепад тиску означав, що насос споживав менше енергії, що зменшувало експлуатаційні витрати.
Стаціонарні гідравлічні силові агрегати на заводах часто мають блоки зворотного клапана RVP 25 на виходах насосів. Це запобігає зворотному потоку тиску в системі через насос, коли він зупиняється, що може спричинити пошкодження. Клапан також забезпечує більш плавний запуск, оскільки насосу не потрібно негайно долати тиск у системі. Ця програма проста, але критична для надійності.
Технічне обслуговування та усунення несправностей зворотного клапана RVP 25
Регулярне технічне обслуговування забезпечує належну роботу зворотного клапана RVP 25 роками. Доброю новиною є те, що ці клапани потребують мінімальної уваги, якщо вони встановлені правильно та експлуатуються в рамках проектних обмежень.
Почніть з візуального огляду кожні шість-дванадцять місяців, залежно від того, наскільки наполегливо працює ваша система. Подивіться, чи не витікає масло навколо корпусу клапана або монтажної поверхні. Кілька крапель можуть вказувати на зношене ущільнювальне кільце, яке потребує заміни. Значний витік може означати, що кріпильні болти послабилися або поверхня колектора пошкоджена. Переконайтеся, що всі кріпильні болти залишаються затягнутими із зазначеним крутним моментом 70 Ньютон-метрів.
Перевірка тиску відкривання покаже вам, чи внутрішня пружина все ще працює належним чином. Вам знадобиться випробувальний стенд із регульованими регуляторами тиску та потоку. Підключіть зворотний клапан RVP 25 до випробувального стенду та поступово збільшуйте тиск у прямому напрямку. Зверніть увагу на тиск, при якому починається потік. Порівняйте це зі специфікацією клапана. Якщо тиск відкриття значно збільшився, можливо, у клапані є забруднення, які утримують поршень від його сідла. Якщо тиск відкриття знизився, можливо, пружина слабшає через втому або корозію.
Внутрішнє очищення стає необхідним, якщо ви помітили, що зворотний клапан RVP 25 залипає або реагує повільно. Зніміть клапан з колектора та обережно розберіть його. Деякі клапани потребують спеціальних інструментів, щоб уникнути пошкодження внутрішніх частин. Очистіть усі компоненти розчинником, сумісним із вашою гідравлічною рідиною. Мінеральний спирт добре підходить для систем мінерального масла. Огляньте сідло конуса та поршень на наявність зносу чи подряпин. Навіть невеликі недоліки можуть спричинити протікання. Перевірте пружину на предмет корозії або остаточної деформації.
Замінюйте ущільнювальні кільця під час будь-якого основного обслуговування. Ці гумові ущільнювачі з часом втрачають гнучкість, особливо якщо вони піддаються впливу екстремальних температур або несумісних рідин. Використовуйте оригінальні запасні ущільнювальні кільця, які відповідають оригінальному матеріалу. Ущільнювальні кільця FPM коштують дорожче, ніж NBR, але служать довше в умовах високої температури. Нанесіть тонкий шар гідравлічної рідини на нові ущільнювальні кільця під час складання.
Картридж клапана всередині зворотного клапана RVP 25 можна замінити на більшості моделей. Якщо ви виявили значний знос або пошкодження, замовлення нового картриджа часто є більш економічним, ніж спроба відремонтувати окремі компоненти. Переконайтеся, що запасні частини надходять від оригінального виробника або перевіреного сумісного джерела. Загальні деталі можуть не відповідати тим самим специфікаціям допуску.
Зберігайте запасні блоки зворотного клапана RVP 25 у чистому сухому місці. Закрийте порти пластиковими кришками, щоб запобігти забрудненню. Зберігання при екстремальних температурах може пошкодити ущільнювальні кільця, тому, якщо можливо, зберігайте запчастини в зоні з контрольованим кліматом. Щорічно перевіряйте клапани, що зберігаються, і замінюйте будь-які ущільнювальні кільця, які мають ознаки псування.
Важливі міркування щодо експлуатації
Кілька факторів впливають на ефективність роботи зворотного клапана RVP 25 у вашій системі. Розуміння цих міркувань допоможе уникнути проблем.
Частота циклів має більше значення, ніж більшість людей усвідомлюють. Зворотний клапан RVP 25 дуже добре справляється з періодичними змінами, але він не призначений для швидкої безперервної роботи. Виробники зазвичай вказують максимальний термін служби в 10 000 операцій для стандартних версій. Якщо цикли нанесення повторюються частіше, пружина та ущільнювальні поверхні зношуються швидше. Замість цього розгляньте контрольний клапан із пілотним керуванням для застосування з високим циклом.
В’язкість рідини змінює падіння тиску через зворотний клапан RVP 25. Специфікації передбачають мінеральне масло з в’язкістю близько 335 SUS, що є типовим для промислової гідравліки. Більш густі рідини створюють більші перепади тиску, що знижує ефективність системи та виділяє більше тепла. Розріджені рідини можуть не змащувати внутрішні частини належним чином, спричиняючи швидший знос. Для досягнення найкращих результатів дотримуйтесь зазначеного діапазону в’язкості від 2,8 до 500 квадратних міліметрів на секунду.
Забруднення є головним ворогом усіх гідравлічних клапанів, у тому числі зворотного клапана RVP 25. Невеликі зазори всередині клапана не витримують бруду чи частинок металу. Завжди фільтруйте гідравлічну рідину принаймні до 20 мікрон, а краще 10 мікрон або дрібніше. Встановіть фільтр перед зворотним клапаном RVP 25, щоб уловлювати забруднення до того, як воно досягне клапана. Регулярно міняйте фільтри згідно з графіком виробника.
Екстремальні температури впливають як на продуктивність, так і на термін служби. Хоча зворотний клапан RVP 25 працює від мінус 20 до позитивних 100 градусів Цельсія, краще залишатися в середині цього діапазону. Дуже низькі температури роблять ущільнення жорсткими та можуть збільшити тиск відкриття. Дуже високі температури пом'якшують ущільнення та прискорюють зношування. Якщо ваша система постійно перегрівається, подумайте про оновлення до ущільнювальних кілець FPM або додавання теплообмінника до гідравлічного контуру.
Орієнтація установки не впливає механічно на зворотний клапан RVP 25, але може мати значення для доступу до технічного обслуговування. Встановіть клапан у місці, де можна дістатися до кріпильних болтів для подальшого обслуговування. Якщо можливо, розташуйте його так, щоб будь-які бульбашки повітря могли вийти природним шляхом. Хоча клапан працює в будь-якому положенні, встановлення його з горизонтальними портами полегшує випуск повітря під час початкового запуску.
Стрибки тиску в системі можуть пошкодити будь-який гідравлічний компонент, включаючи зворотні клапани. Переконайтеся, що у вашій системі є відповідні запобіжні клапани, розмір яких відповідає швидкості потоку вашого насоса. Зворотний клапан RVP 25 розрахований на безперервний тиск 350 бар, але повторні стрибки вище цього номіналу скорочують термін його служби. Подумайте про встановлення амортизаторів тиску або акумуляторів, якщо ваша система відчуває часті стрибки тиску.
Вибір правильного зворотного клапана RVP 25 для вашої системи
Вибір правильної специфікації клапана вимагає узгодження можливостей клапана з вимогами вашої системи. Почніть з визначення максимального робочого тиску вашої системи. Додайте запас міцності принаймні 20 відсотків, щоб врахувати стрибки тиску. Якщо ваша система зазвичай працює при тиску 280 бар, номінальний тиск 350 бар зворотного клапана RVP 25 забезпечує достатній запас. Для вищого тиску вам знадобиться інша серія клапанів.
Далі йде розрахунок витрати. Визначте максимальний потік через контур, де ви будете встановлювати зворотний клапан RVP 25. Порівняйте це з номіналом потоку клапана, зазвичай від 150 до 550 літрів на хвилину залежно від виробника. Не забудьте перевірити криві падіння тиску. Вищі витрати спричиняють більші перепади тиску, які витрачають енергію та виробляють тепло. Якщо необхідний потік створює падіння тиску більше ніж на 10 бар, розгляньте можливість використання клапана більшого розміру або встановлення двох клапанів паралельно.
Вибір тиску відкриття залежить від конкретного застосування. Для більшості застосувань стандартний тиск відкриття 0,5 бар добре працює. Це низьке значення мінімізує опір під час нормальної роботи. Однак у певних ситуаціях може знадобитися вищий тиск відкриття. Якщо ви намагаєтеся утримувати вантаж вертикально, вищий тиск відкривання забезпечує кращий захист від знесення. Якщо вам потрібно запобігти будь-якому зворотному потоку, навіть незначному протитиску, виберіть тиск відкриття 4,5 бар. Пам'ятайте, що вищий тиск відкриття також збільшує падіння тиску в прямому ходу.
Конфігурація порту має відповідати вашому колектору або трубопроводу. Зворотний клапан RVP 25 поставляється з різними варіантами портів, включаючи різьблення NPT, порти з ущільнювальними кільцями SAE та різьблення BSPP. Для монтажу колектора переконайтеся, що відстань між портами та схема монтажних отворів відповідають конструкції колектора. Більшість виробників надають моделі САПР, які можна імпортувати у програмне забезпечення для проектування, щоб перевірити відповідність. Завантажте ці моделі, перш ніж завершити покупку.
Сумісність матеріалів має вирішальне значення для довговічності клапана. Стандартний зворотний клапан RVP 25 працює з гідравлічними маслами на мінеральній основі та рідинами на основі фосфатних ефірів. Якщо ви використовуєте водно-глікольні суміші, синтетичні рідини або біологічно розкладані масла, перевірте сумісність як з корпусом клапана, так і з ущільненнями. Деякі виробники пропонують спеціальні ущільнювальні матеріали для незвичайних рідин. Якщо ви сумніваєтеся, зверніться до служби технічної підтримки виробника, щоб отримати вказівки.
На вибір бренду впливає бюджет. Якщо вартість є вашою першочерговою турботою, а ваше застосування не має критичного значення, версії зворотного клапана RVP 25 Huade або Hengli пропонують істотну економію. Для вимогливих застосувань, де надійність має першочергове значення, клапани HYDAC або Zentgraf виправдовують свою вищу вартість кращою узгодженістю та підтримкою. Враховуйте загальну вартість володіння, включаючи можливий час простою, якщо клапан виходить з ладу, а не лише початкову ціну покупки.
Час і доступність мають значення для планування проекту. Клапани HYDAC легко доступні в Північній Америці та Європі, часто доставляються протягом кількох днів. Китайським виробникам може знадобитися кілька тижнів для доставки, особливо якщо вам потрібна індивідуальна настройка. Плануйте своє замовлення відповідно, щоб уникнути затримок проекту.
Порівняння зворотного клапана RVP 25 з іншими варіантами
Розуміння альтернатив допоможе вам підтвердити, що зворотний клапан RVP 25 є правильним вибором для вашого застосування. Кілька інших типів клапанів забезпечують одностороннє керування потоком, кожен з яких має різну силу.
Стандартні вбудовані зворотні клапани, такі як серія RV, використовують той самий основний принцип, що й RVP 25, але з’єднуються за допомогою різьбових портів замість болтового кріплення до колектора. Серія RV чудово підходить для простих систем трубопроводів, але зворотний клапан RVP 25 економить значний простір у конструкціях колекторів. Ви можете упакувати декілька клапанів RVP 25 у компактний блок замість прокладки труб до окремих клапанів RV. Це зменшує точки витоку та робить систему більш організованою. Однак, якщо ви модернізуєте існуючу систему трубопроводів, клапани RV може бути легше встановити, ніж перепроектувати для монтажу на колекторі.
Зворотні клапани з пілотним керуванням пропонують додатковий контрольний порт, який дозволяє відкривати клапан навіть проти зворотного тиску. Ця функція корисна, коли вам потрібно втягнути циліндр, який був заблокований зворотним клапаном. Зворотний клапан RVP 25 не має цієї пілотної функції, що робить його простішим і дешевшим. Якщо вам точно потрібна пілотна експлуатація, вам знадобиться інший тип клапана. Але для основного одностороннього керування потоком простіший зворотний клапан RVP 25 надійніший, оскільки він має менше деталей, які можуть вийти з ладу.
Кулькові зворотні клапани таких виробників, як Zentgraf, реагують дуже швидко, оскільки кулька має меншу масу, ніж конічний поршень. Така швидка реакція добре працює в системах із швидкими змінами тиску. Однак конструкції конуса, подібні до тих, які використовуються в блоках зворотного клапана HYDAC RVP 25, зазвичай краще ущільнюють, оскільки конус забезпечує більшу площу контакту з сідлом. Конструкція конуса також більш надійно справляється з високим тиском протягом мільйонів циклів. Ваш вибір між кулькою та конусом залежить від того, чи потрібна вам швидша реакція чи краще ущільнення.
Пропорційні клапани забезпечують змінний контроль потоку замість простого вмикання-вимкнення. Вони повністю відрізняються від зворотних клапанів і служать іншим цілям. Не плутайте ці два. Пропорційні клапани коштують набагато дорожче і потребують електронного керування. Зворотний клапан RVP 25 - це пасивний пристрій, який працює автоматично на основі різниці тиску. Ця простота робить його надзвичайно надійним і придатним для основних завдань керування потоком.
Пружинні запобіжні клапани виглядають схожими на зворотні клапани, але виконують іншу функцію. Запобіжні клапани захищають системи від надлишкового тиску, відкриваючись, коли тиск перевищує встановлену межу. Зворотний клапан RVP 25 працює на основі напрямку потоку, а не рівня тиску. Багато систем використовують обидва типи клапанів разом. Зворотний клапан RVP 25 запобігає зворотному потоку, тоді як запобіжні клапани справляються зі стрибками тиску.
Майбутні тенденції та інтеграція технологій
Гідравлічна технологія продовжує розвиватися, і зворотний клапан RVP 25 адаптується разом з промисловістю. Деякі виробники пропонують зворотні клапани з вбудованими датчиками, які контролюють потік, тиск і температуру. Ці розумні клапани підключаються до промислових мереж Інтернету речей, що дозволяє здійснювати моніторинг системи в реальному часі. Незважаючи на те, що інтеграція датчиків ще не є загальноприйнятою для RVP 25, вона показує, куди рухається технологія. Прогнозне технічне обслуговування стає можливим, коли ви можете дистанційно відстежувати роботу клапана.
Удосконалення в матеріалознавстві роблять гідравлічні компоненти довшими в суворих умовах. Нові ущільнювальні матеріали витримують високі температури та агресивні рідини краще, ніж традиційна гума. Обробка поверхні корпусів клапанів забезпечує кращу стійкість до корозії без додаткових витрат. У міру розвитку цих технологій ми можемо очікувати, що блоки Check Valve RVP 25 справлятимуться з дедалі вимогливішими додатками.
Мініатюризація – це ще одна тенденція, що впливає на гідравлічні клапани. У міру того, як мобільне обладнання стає все компактнішим, гідравлічні компоненти потрібно зменшувати, зберігаючи продуктивність. Конструкція зворотного клапана RVP 25, встановлена на колекторі, вже задовольняє цю потребу краще, ніж традиційні вбудовані клапани. Майбутні версії можуть упакувати ще більше функціональних можливостей у менші пакети за допомогою передових технологій виробництва, як-от адитивне виробництво.
Останні думки щодо зворотного клапана RVP 25
Зворотний клапан RVP 25 являє собою зріле, надійне рішення для одностороннього регулювання потоку в гідравлічних системах середнього тиску. Його проста конструкція забезпечує стабільну продуктивність у широкому діапазоні застосувань, від будівельного обладнання до автоматизованого виробництва. Здатність клапана витримувати тиск до 350 бар і потік 550 літрів на хвилину робить його придатним для вимогливого промислового використання.
Вибір між виробниками зводиться до балансу вартості та вимог до якості. HYDAC пропонує першокласну продуктивність і найширшу доступність. Zentgraf надає європейську інженерію з хорошим налаштуванням. Huade і Hengli забезпечують функціональну продуктивність за бюджетними цінами. Усі ці опції дають вам можливість адаптувати вибір клапана до вимог проекту.
Правильний монтаж і обслуговування гарантують тривалий термін служби. Встановіть зворотний клапан RVP 25 на рівну чисту поверхню колектора за допомогою правильно затягнутих болтів. Тримайте гідравлічну рідину в чистоті та в межах зазначеного діапазону температур. Періодично перевіряйте тиск відкриття та замінюйте ущільнювальні кільця під час основних інтервалів обслуговування.
Щоб отримати докладні характеристики та моделі CAD, відвідайте веб-сайти виробників, як-от офіційний сайт HYDAC, або інженерні платформи, як-от DirectIndustry. Якщо ви готові купувати, такі постачальники, як ValinOnline, Motion Industries і Made-in-China, пропонують різні варіанти ціноутворення. Незалежно від того, проектуєте ви нову систему чи замінюєте зношений клапан, зворотний клапан RVP 25 забезпечує перевірену ефективність, на яку ви можете розраховувати.
