Коли ви працюєте з гідравлічними системами, розуміння кожного компонента має значення. Зворотний клапан RVP 30 є надійним рішенням для контролю потоку рідини в одному напрямку. Цей гідравлічний зворотний клапан виробництва HYDAC став стандартним вибором у промисловому та мобільному обладнанні.
Що таке зворотний клапан RVP 30?
Зворотний клапан RVP 30 — це напрямний регулюючий клапан, встановлений на колекторі, розроблений для гідравлічних масляних систем. Це дозволяє рідині вільно текти з порту B в порт A, повністю блокуючи будь-який зворотний потік. Такий односторонній контроль потоку необхідний у багатьох гідравлічних системах, де запобігання зворотному потоку захищає насоси та підтримує тиск у системі.
У RVP 30 використовується пружинна тарельчаста конструкція із загартованої сталі. Коли тиск рідини з порту B перевищує силу пружини, клапан відкривається і пропускає рідину. Коли тиск падає або намагається змінити напрямок, пружина штовхає тарілку назад до сидіння, створюючи ущільнення метал-метал, яке запобігає витоку.
Цей зворотний клапан відповідає стандартам DIN ISO 1219 і спеціально розроблений для монтажу безпосередньо на гідравлічних колекторах або монтажних пластинах. Компактна конструкція економить простір порівняно з вбудованими зворотними клапанами, що робить RVP 30 ідеальним для систем з обмеженим місцем для встановлення.
Технічні характеристики, які мають значення
Зворотний клапан RVP 30 справляється з вимогливими умовами з характеристиками, які відповідають промисловим вимогам. Клапан працює при максимальному робочому тиску 350 бар, що дорівнює приблизно 5000 psi. Цей номінальний тиск робить RVP 30 придатним для гідравлічних контурів високого тиску, які зазвичай зустрічаються у важкому обладнанні.
Потужність потоку досягає 600 літрів на хвилину або близько 150 галонів на хвилину. Така висока швидкість потоку означає, що зворотний клапан RVP 30 може працювати зі значними об’ємами рідини без надмірного падіння тиску. Стандартний тиск крекінгу становить 0,5 бар, хоча існують варіанти від 0,05 до 4,5 бар залежно від потреб застосування. Нижчий тиск розтріскування дозволяє легше відкривати клапан, тоді як вищі налаштування забезпечують кращу герметичність проти зворотного потоку.
Корпус клапана виготовлений з вуглецевої сталі з фосфатним або оцинкованим покриттям для стійкості до корозії. У самій тарелі використовується загартована та полірована сталь для довговічності. Стандартними ущільнювачами є фторэластомер FKM, який витримує температури від мінус 20 градусів Цельсія до плюс 80 градусів Цельсія. Деякі версії розширюють нижній діапазон до мінус 30 градусів Цельсія.
RVP 30 важить близько 10,3 кілограмів і підключається через різьбові порти розміром для 1,5-дюймових фітингів NPTF, BSPP або SAE. У схемі кріплення використовуються чотири болти, і їх можна встановити в будь-якій орієнтації, не впливаючи на продуктивність.
Як зворотний клапан RVP 30 працює в реальному застосуванні
Розуміння того, куди підходить зворотний клапан RVP 30, допомагає уточнити його значення. Одним із поширених застосувань є захист насоса. Коли гідравлічний насос вимикається, рідина може спробувати текти назад через насос. Цей зворотний потік може пошкодити компоненти насоса або призвести до раптового падіння тиску в системі. Встановлення RVP 30 на виході насоса запобігає цьому зворотному потоку та захищає насос від пошкодження.
Акумуляторні контури також виграють від зворотного клапана RVP 30. Акумулятори зберігають рідину під тиском для швидкого випуску в разі потреби. Зворотний клапан підтримує тиск в гідроакумуляторе, запобігаючи повернення рідини в основну систему при падінні тиску. Це зберігає накопичену енергію для наступного робочого циклу.
Мобільна техніка, як-от екскаватори та навантажувачі, використовує RVP 30 у своїх гідравлічних системах. Ці машини працюють у важких умовах з постійною вібрацією та змінними навантаженнями. Ущільнення «метал-метал» зворотного клапана забезпечує нульовий витік, навіть якщо компоненти нагріваються під час інтенсивного використання. Ця надійність скорочує час простою приблизно на 20-30 відсотків порівняно з системами, які використовують зворотні клапани нижчої якості.
Виробничі лінії включають зворотний клапан RVP 30 у пресах, машинах для лиття під тиском та автоматизованому монтажному обладнанні. Швидкий час відгуку клапана та низький перепад тиску допомагають цим системам працювати плавно без зайвих витрат енергії. Ті самі принципи застосовуються до систем керування кроком вітряних турбін і морського обладнання, де надійність не може бути знижена.
Характеристики перепаду тиску
Кожен клапан створює певний опір потоку, що проявляється у вигляді падіння тиску. Зворотний клапан RVP 30 мінімізує ці втрати енергії завдяки своїй обтічній внутрішній конструкції. При 100 літрах на хвилину падіння тиску становить приблизно 0,5 бар. Це збільшується приблизно до 1,2 бар при 200 літрах на хвилину і досягає приблизно 4,8 бар при максимальній швидкості потоку 600 літрів на хвилину.
Ці значення падіння тиску є відносно низькими для зворотного клапана такого розміру та потужності. Менший перепад тиску означає менше витрачання енергії у вигляді тепла та більш ефективну роботу системи. Зв’язок між швидкістю потоку та падінням тиску не є лінійним, при цьому падіння тиску зростає швидше при вищих витратах через турбулентність і тертя.
Розробники систем можуть використовувати ці показники падіння тиску для розрахунку загальних втрат у системі та відповідного розміру насосів. Зворотний клапан RVP 30 мінімально впливає на загальну неефективність системи, що має значення при оптимізації енергоспоживання у великих промислових установках.
Порівняння RVP 30 з альтернативами
Ринок гідравлічних клапанів пропонує багато варіантів зворотних клапанів. Зворотний клапан RVP 30 конкурує в основному за надійністю та продуктивністю, а не за ціною. Bosch Rexroth виробляє подібні клапани, розраховані на порівнянний тиск і потік, іноді з можливостями електронного моніторингу, які привабливі для автоматизованих систем. Parker Hannifin пропонує зворотні клапани, які легші та легші для інтеграції в компактні конструкції.
Китайські виробники, такі як Huade, виробляють зворотні клапани, що відповідають специфікаціям RVP 30, за цінами на 30-50 відсотків нижчими. Ці альтернативи відповідають стандартам сертифікації ISO та добре працюють у програмах, де бюджетні обмеження важливіші, ніж спадщина бренду. Компроміс зазвичай передбачає менш комплексну технічну підтримку та потенційно менший термін служби в екстремальних умовах.
Зворотні клапани Eaton Vickers забезпечують хорошу сумісність із компонентами стандарту SAE та забезпечують широку доступність через дистриб’юторські мережі. Зворотний клапан RVP 30 вирізняється інженерною точністю HYDAC і розрахунком середнього часу напрацювання на відмову за 150 років. Ця проекція довговічності базується на обширних випробуваннях і польових даних з тисяч установок.
Для додатків, що вимагають абсолютної надійності, таких як морські нафтові платформи або критичні виробничі процеси, RVP 30 виправдовує свою високу ціну. Для загального промислового використання з регулярним доступом до технічного обслуговування менш дорогі альтернативи можуть забезпечити достатню продуктивність.
Інструкції зі встановлення
Правильне встановлення гарантує, що зворотний клапан RVP 30 працює відповідно до проекту. Поверхня для кріплення має бути рівною в межах 0,01 міліметра на 100 міліметрів і гладкою до 0,8 мікрометра або краще. Ці специфікації запобігають витоку навколо корпусу клапана та забезпечують рівномірний розподіл навантаження між монтажними болтами.
Тип потоку має відповідати системним підключенням, будь то NPTF, BSPP або SAE. Використання неправильного стандарту різьблення може спричинити перехресне різьблення або неправильне ущільнення. Застосовуйте герметик для різьби, який підходить для гідравлічних систем, уникаючи продуктів, які можуть забруднювати рідину або руйнуватися під тиском.
Монтажні болти мають бути класу 10.9 або еквівалентні та затягнуті хрестоподібно з моментом затягування, зазначеним у посібнику зі встановлення HYDAC. Нерівномірне затягування може деформувати монтажну поверхню та створити шляхи витоку. Зворотний клапан RVP 30 можна встановити в будь-якій орієнтації, оскільки для ущільнення він використовує тиск пружини, а не силу тяжіння.
Фільтрація вгорі є критичною для довговічності клапана. Система повинна фільтрувати частинки розміром до 20 мікрометрів або менше, щоб відповідати рівню чистоти ISO 4406 21/19/16, визначеному для RVP 30. Забруднення є основною причиною несправності зворотного клапана, оскільки частинки перешкоджають належному ущільненню тарельчатки або пошкоджують ущільнювальні поверхні.
Після встановлення видаліть все повітря з системи перед подачею повного тиску. Затримане повітря може спричинити нестабільну роботу клапана та надмірний шум. Перевірте зворотний клапан, надаючи тиск з обох напрямків, щоб переконатися, що він вільно відкривається в прямому напрямку та повністю герметизує проти зворотного потоку.
Технічне обслуговування та усунення несправностей
Зворотний клапан RVP 30 потребує мінімального технічного обслуговування, якщо експлуатується згідно специфікацій. Інтервали перевірок від 1000 до 2000 годин роботи є типовими для промислового застосування. Під час перевірки перевірте наявність зовнішніх витоків навколо корпусу клапана та монтажної поверхні. Будь-який видимий витік вказує на знос ущільнення або неправильне встановлення.
Випробування тиску розтріскування періодично перевіряє, чи пружина не ослабла або тарельчатка не зношена. Якщо тиск розтріскування значно збільшився, внутрішнє забруднення може перешкоджати повному відкриттю клапана. Якщо тиск розтріскування зменшився, можливо, виникла втома пружини або деградація ущільнення.
Найпоширенішою проблемою із зворотним клапаном RVP 30 є застрягання тарельчатого клапана, коли клапан не відкривається чи закривається належним чином. Зазвичай це відбувається внаслідок накопичення забруднення між тарельчатою кришкою та сідлом. Промивання системи чистою гідравлічною рідиною часто усуває незначне залипання. Серйозне забруднення вимагає розбирання та очищення клапана або заміни комплекту ущільнень.
HYDAC надає комплекти ущільнювачів спеціально для RVP 30, включаючи всі ущільнювальні та опорні кільця. Заміна ущільнень зазвичай займає менше години за допомогою простих ручних інструментів. Номер деталі комплекту ущільнень для ущільнень FKM SEAL KIT 30FKM. Завжди використовуйте оригінальні комплекти ущільнювачів HYDAC або перевірені еквіваленти для підтримки продуктивності клапана.
Експлуатація зворотного клапана RVP 30 за межами температурного діапазону може пошкодити ущільнення та спричинити витік. Ущільнення FKM підходять для більшості гідравлічних систем мінерального масла, але для несумісних рідин, таких як певні синтетичні масла, можуть знадобитися ущільнення NBR. Перед встановленням завжди перевіряйте сумісність рідини.
Де купити Зворотний клапан RVP 30
Варіанти придбання зворотного клапана RVP 30 включають авторизованих дистриб’юторів та онлайн-постачальників. Офіційний веб-сайт HYDAC забезпечує пряме замовлення позначення моделі RVP-30-01.X з доставкою протягом 2-4 тижнів по всьому світу. Це гарантує автентичні компоненти з повною гарантією виробника та доступом до технічної підтримки.
Промислові постачальники, такі як MROstop і Motion Industries, продають зворотний клапан RVP 30 за ціною від 600 до 850 доларів США за стандартну конфігурацію. Ці дистриб’ютори часто зберігають запаси для негайного відвантаження, що допомагає швидко замінити клапани, щоб мінімізувати час простою.
Інтернет-ринки, включаючи eBay, перераховують нові клапани RVP 30 від різних продавців. Ціни коливаються приблизно від 593 до 857 доларів в залежності від продавця і конкретної комплектації моделі. Програми захисту покупців зменшують ризик під час купівлі через ці канали, хоча перевірка репутації продавця залишається важливою.

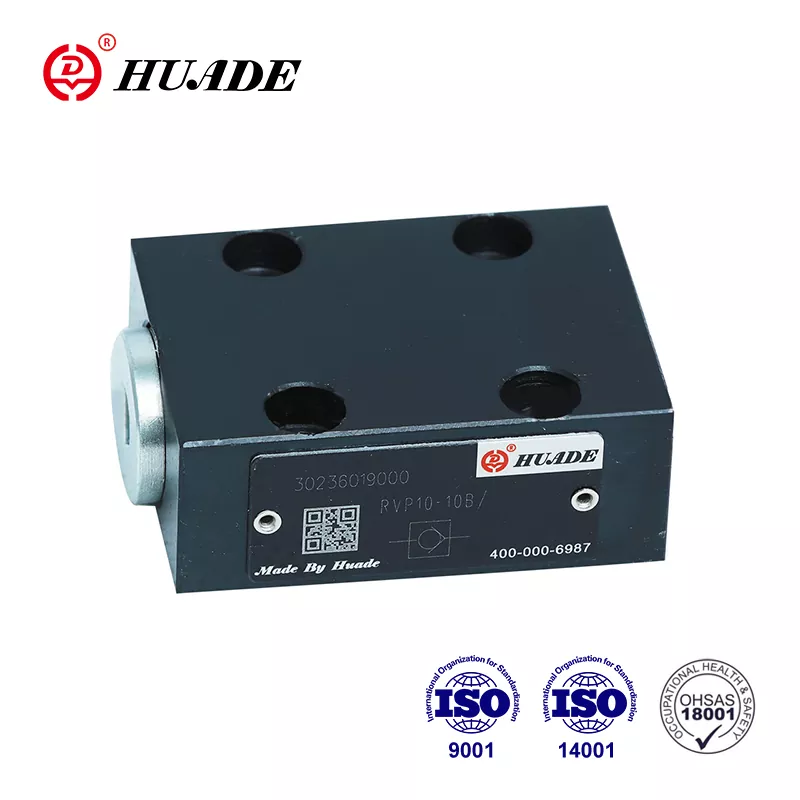

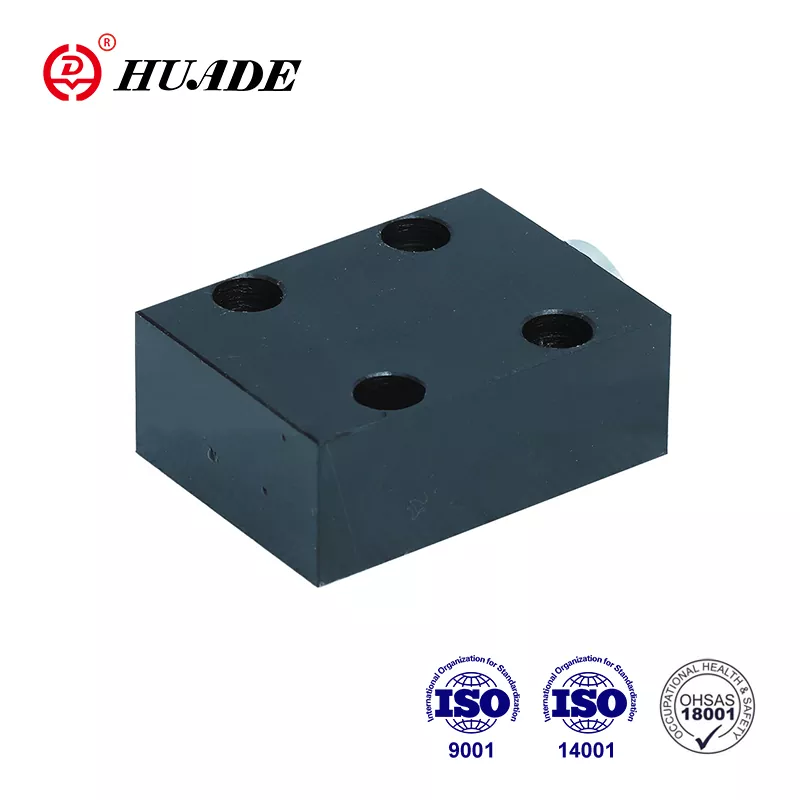

Для клієнтів, які розглядають альтернативні варіанти вартості, Alibaba зв’язує покупців із такими виробниками, як Huade, які виробляють зворотні клапани, сумісні з RVP 30. Ціни зазвичай на 30-50 відсотків нижчі за оригінали HYDAC з мінімальною кількістю замовлення від 1 до 10 штук. Термін доставки від 1 до 2 тижнів і річна гарантія є стандартними. Шифрування платежів SSL захищає транзакції.
Порівнюючи джерела, враховуйте загальну вартість, включаючи доставку, умови гарантії та доступність технічної підтримки. Зворотний клапан RVP 30 із авторизованих каналів містить документацію, файли CAD для проектування системи та доступ до інженерів HYDAC для вирішення питань щодо застосування. Ці послуги додають цінність, крім самого компонента.
Економічні міркування
Зворотний клапан RVP 30 являє собою помірну інвестицію в повну гідравлічну систему. Типова ціна від 500 до 800 євро позиціонує його як компонент преміум-класу порівняно з економічними альтернативами. Ця вартість виправдана тривалим терміном служби клапана та нульовими витоками, що зменшує витрати рідини та запобігає забрудненню.
Окупність інвестицій забезпечується в першу чергу завдяки зменшенню часу простою та витрат на обслуговування. У системах, які використовують RVP 30, менше незапланованих відключень через поломку клапана. Ущільнення метал-метал усуває поступовий витік, який може забруднити системи та пошкодити наступні компоненти. За типовий термін служби установки від 5 до 10 років ця економія часто перевищує початкову різницю в ціні порівняно з дешевшими зворотними клапанами.
Енергоефективність також сприяє економічній цінності. Характеристики низького падіння тиску зворотного клапана RVP 30 означають, що менше енергії насоса витрачається на проштовхування рідини через клапан. У великих системах, що працюють безперервно, ця економія енергії може становити тисячі доларів на рік.
Витрати на технічне обслуговування залишаються низькими, оскільки RVP 30 використовує стандартні комплекти ущільнювачів і потребує лише основних інструментів для обслуговування. Запасні частини залишаються доступними від HYDAC і дистриб’юторів навіть для клапанів, встановлених десятиліття тому. Ця довгострокова доступність запчастин захищає інвестиції в обладнання та знижує ризик морального старіння.
Майбутні тенденції та цифрова інтеграція
Індустрія гідравлічних компонентів поступово включає датчики та цифровий моніторинг. Хоча поточний зворотний клапан RVP 30 є суто механічним пристроєм, майбутні версії можуть включати датчики тиску або монітори потоку, вбудовані в корпус клапана. Ці доповнення уможливлять прогнозне технічне обслуговування шляхом виявлення погіршення продуктивності до повної відмови.
Ініціативи «Промисловість 4.0» сприяють розширенню зв’язку між гідравлічними компонентами та системами керування. Інтелектуальна версія RVP 30 може повідомляти про свій статус центральній системі моніторингу, сповіщаючи операторів про потребу технічного обслуговування або коли робочі умови перевищують проектні обмеження. Ця розробка узгоджується з ширшою тенденцією до технічного обслуговування на основі стану, а не інтервалів обслуговування на основі часу.
Незважаючи на ці технологічні можливості, фундаментальна конструкція зворотного клапана RVP 30, швидше за все, залишиться незмінною. Пружинний тарілковий механізм зарекомендував себе протягом десятиліть служби в незліченних застосуваннях. Будь-які цифрові вдосконалення доповнять, а не замінять основну механічну функцію.
Робимо правильний вибір
Вибір зворотного клапана RVP 30 залежить від відповідності можливостей клапана системним вимогам. Для додатків, де потрібен максимальний тиск до 350 бар і швидкість потоку до 600 літрів на хвилину, RVP 30 забезпечує перевірену ефективність. Ущільнення нульового витоку має вирішальне значення в системах, де навіть невелика кількість зворотного потоку викликає проблеми.
Бюджет має значення для кожного проекту. Зворотний клапан RVP 30 коштує дорожче, ніж базові альтернативи, але дешевше, ніж клапани з електронним керуванням із подібними характеристиками. Це ставить його в золоту середину, де продуктивність і надійність виправдовують преміальну ціну, не досягаючи рівня розкоші.
Технічна підтримка та наявність документації надають перевагу RVP 30 для складних систем, де можуть виникнути проблеми з інтеграцією. HYDAC надає інженерну допомогу та детальні специфікації, які допомагають розробникам систем оптимізувати вибір компонентів. Ця підтримка є важливою під час усунення несподіваних проблем або розширення меж продуктивності.
Зворотний клапан RVP 30 заслужив свою репутацію завдяки стабільній продуктивності у вимогливих додатках. Розуміння його специфікацій, належних процедур встановлення та вимог до обслуговування допомагає користувачам отримати максимальну користь від цього гідравлічного компонента. Захищаючи дорогі насоси, підтримуючи тиск в акумуляторі або контролюючи потік у мобільному обладнанні, RVP 30 забезпечує надійне одностороннє керування потоком, яке забезпечує безперебійну роботу гідравлічних систем.
