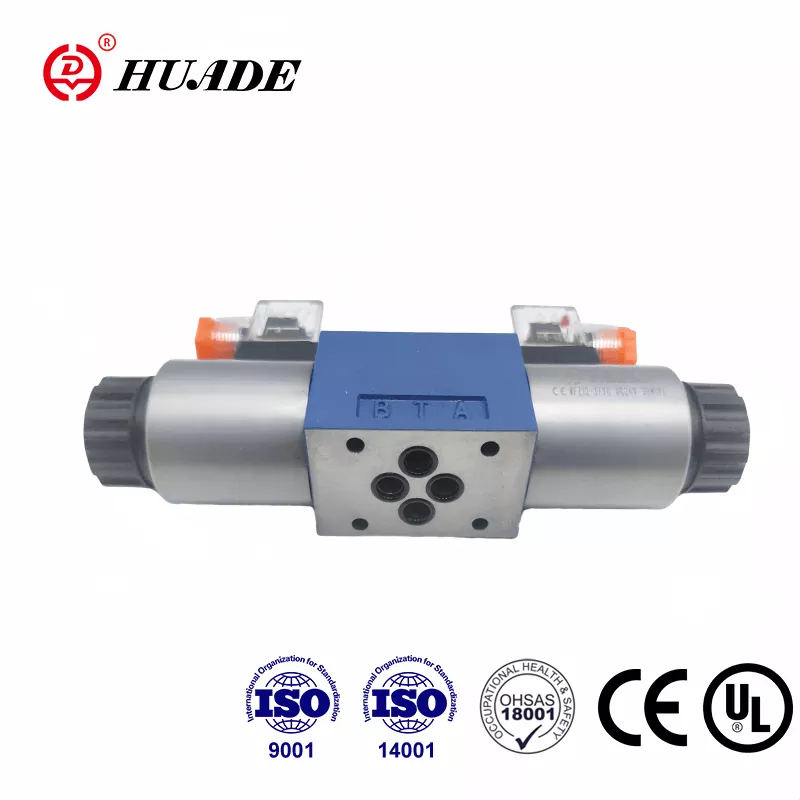

Коли ви працюєте з гідравлічними системами, вам потрібні компоненти, які просто працюють — день за днем, зміна за зміною. TheРозподільник 4WE10саме з цієї причини заслужив свою репутацію на фабриках у всьому світі. Цей напрямний регулюючий клапан не є наймоднішою технологією, але 4WE10 виконує важливу роботу з керування потоком гідравлічної рідини з надзвичайною послідовністю.
TheКлапан 4WE10працює за простим принципом. Електромагнітна котушка штовхає золотник всередині корпусу клапана, який відкриває та закриває шляхи для гідравлічного масла. Коли ви подаєте напругу на котушку, котушка рухається. Коли ви відключаєте живлення, пружина повертає його у вихідне положення. Конструкція 4WE10 є прямою дією, тобто немає пілотного ступеня або складного механізму між електричним сигналом і механічним рухом.
Розуміння стандарту NG10 4WE10
TheРозподільник 4WE10відповідає тому, що називається стандартом монтажу NG10, також відомому як CETOP 5 або ISO 4401-05. Ця стандартизація має більше значення, ніж ви могли б подумати для напрямних регулюючих клапанів. Це означає, що ви можете замінити 4WE10 від одного виробника на еквівалентний напрямний регулюючий клапан від іншого, не переробляючи монтажну пластину чи не монтуючи систему. Для груп технічного обслуговування та розробників обладнання ця взаємозамінність 4WE10 зменшує головний біль і витрати.
TheКлапан 4WE10підключається через чотири основні порти: P для входу тиску, A і B для двох робочих портів, які підключаються до ваших приводів, і T для зворотної лінії назад до бака. Ця чотириходова конфігурація дає 4WE10 контроль над двонаправленим рухом, тому ви знайдете ці напрямні регулювальні клапани, які керують циліндрами, які повинні висуватися та втягуватися.
Технічні можливості гідророзподільника 4WE10
The4WE10витримує тиск до 315-350 бар залежно від конкретної моделі, що означає приблизно 4569 PSI. Цього достатньо для більшості промислових машин, не вдаючись до екстремально важких територій. Номінальна швидкість потоку 4WE10 становить 120 літрів на хвилину, хоча за потреби цей напрямний регулюючий клапан може досягати 160 літрів на хвилину. Для довідки, 120 літрів на хвилину дорівнює приблизно 31,7 галона на хвилину.
Ці числа визначають, де знаходитьсяКлапан 4WE10підходить для вашої системи. Якщо через направляючий регулюючий клапан у вас стабільно вищий потік, ви почнете спостерігати перепади тиску, які виробляють тепло та витрачають енергію. Зв’язок між витратою та падінням тиску в 4WE10 не є лінійним — він дотримується прямокутного закону, тобто подвоєння швидкості потоку збільшує втрату тиску в чотири рази. При номінальних 120 літрах на хвилину ваш напрямний регулюючий клапан 4WE10 показуватиме падіння тиску близько 12 бар, що означає енергію, яка перетворюється на тепло, а не на корисну роботу.
Типи золотників 4WE10 та їх застосування
TheКлапан 4WE10поставляється в різних конфігураціях золотника, які позначаються такими літерами, як D, E, G і H. Кожна літера визначає, що відбувається з рідинними шляхами, коли напрямний регулюючий клапан знаходиться в центральному положенні, і вибір правильної конфігурації 4WE10 має значення для поведінки вашої машини.
The4WE10 Н-шпуляблокує всі порти в центральному положенні. Це створює гідравлічний замок, який утримує ваш циліндр точно там, де він є, навіть під навантаженням. Цю конфігурацію 4WE10 можна використовувати, коли важлива точність позиціонування, наприклад, якщо тримати затискач закритим під час зварювання. Недоліком є те, що будь-яке теплове розширення захопленої нафти може спричинити стрибок тиску у вашому направляючому клапані, тому вам потрібно врахувати це у своїй конструкції.
The4WE10 G-шпуляпідключає порт тиску безпосередньо до бака в центральному положенні. Ця конфігурація регулюючого клапана розвантажує ваш насос, знижуючи тиск у системі майже до нуля, поки 4WE10 не працює. Це звичайне явище для пресів, де машина чекає між циклами. Ваш насос працює, але він не бореться з високим тиском через клапан 4WE10, який економить енергію та зменшує тепло.
The4WE10 Е-котушкаблокує напірний порт, але з’єднує робочі порти з баком. Це дозволяє скинути уловлений тиск із ваших приводів, одночасно запобігаючи новому потоку від насоса через напрямний регулюючий клапан. Це корисно, коли вам потрібно скинути залишковий тиск перед початком наступного циклу вашої системи 4WE10.
Для різних застосувань потрібна різна поведінка, а стандартизовані літерні коди полегшують визначення того, який напрямний регулюючий клапан 4WE10 вам потрібен, без довгих технічних описів.
Встановлення вашого регулюючого клапана 4WE10
Монтаж4WE10це просто, але потрібно звернути увагу на кілька деталей. Напрямний регулюючий клапан можна встановлювати в будь-якій орієнтації, однак вам слід враховувати, де закінчуються електричні з’єднання на вашому 4WE10 для зручності обслуговування. Котушки є знімними та можуть обертатися на 360 градусів навколо своєї осі, що допомагає, коли ви маєте справу з обмеженим простором під час установки 4WE10.
Одна деталь, про яку часто не звертають увагиКлапан 4WE10тиск у зворотній лінії. У той час як головні порти витримують 350 бар, порт резервуара на вашому напрямному регулюючому клапані повинен залишатися нижче 160 бар. Якщо ви використовуєте кілька агрегатів 4WE10, які мають спільну зворотну лінію, стрибки тиску від одного регулювального клапана можуть впливати на інші. Протитиск може навіть спричинити небажаний рух золотника у вашому 4WE10. Використання окремих зворотних клапанів на кожній зворотній лінії 4WE10 або забезпечення належного розміру лінії запобігає цій проблемі.
TheРозподільник 4WE10містить положення для ручного керування, що дозволяє керувати ним вручну під час введення в експлуатацію або усунення несправностей. Ця функція на 4WE10 має обмеження тиску в 50 бар на порту резервуара. Він розроблений не як функція безпеки або для регулярної роботи вашого регулювального клапана, а лише як допомога в обслуговуванні.
4WE10 Електричні характеристики
більшістьРозподільники 4WE10працюють від 24 В постійного струму, хоча ви знайдете версії 4WE10 для 12 В, 48 В, 110 В змінного струму та 220 В змінного струму залежно від стандартів вашого підприємства. Котушка 4WE10 підключається через електричний роз’єм DIN EN 175301-803, який став чимось на кшталт галузевого стандарту для промислових регулюючих клапанів. Багато версій 4WE10 включають світлодіодний індикатор, який загоряється, коли котушка подається під напругу, надаючи вам швидке візуальне підтвердження без потреби мультиметра.
The4WE10У конструкції котушки використовується мокрий штифт, що означає, що вона знаходиться в прямому контакті з гідравлічною оливою, що протікає через розподільний клапан. Цей масляний контакт у 4WE10 робить кілька корисних речей. Він охолоджує котушку, запобігаючи термічному перевантаженню у вашому регулюючому клапані. Він гасить механічну вібрацію та шум, забезпечуючи безшумну роботу 4WE10. І забезпечує мастило, яке подовжує термін служби котушки на вашому регулювальному клапані. Недоліком є те, що якщо у вас виникне збій котушки на вашому 4WE10, вам потрібно злити або ізолювати цю частину системи перед заміною, хоча знімна конструкція робить цей процес відносно швидким для напрямного регулюючого клапана.
Вимоги до рідини для клапана 4WE10
TheРозподільник 4WE10очікує гідравлічну оливу на мінеральній основі з в’язкістю приблизно 37 мм²/с при 55°C. 4WE10 витримує широкий діапазон від 2,8 до 380 мм²/с, але робота в екстремальних значеннях впливає на продуктивність вашого направляючого клапана. Дуже рідке масло збільшує внутрішній витік у 4WE10, тоді як густе масло сповільнює час відгуку та збільшує падіння тиску через напрямний регулюючий клапан.
Контроль забруднення має велике значення дляКлапан 4WE10життя. Рекомендація для напрямних регулюючих клапанів — чистота ISO 4406 20/18/15 або вище, з фільтрацією 10-16 мікрон. Це може здатися занадто точним, але зазори між золотником і отвором у вашому 4WE10 становлять 5-25 мікрон залежно від конструкції клапана керування. Частинки такого розміру діють як наждачний папір, зношуючи точні поверхні вашого 4WE10, які закривають кожен порт від інших.
Тверді частинки створюють подряпини, які з часом збільшують витік у вашомуРозподільник 4WE10. М’які забруднення та вода можуть сприяти корозії або утворювати відкладення шламу. У будь-якому випадку продуктивність вашого клапана 4WE10 погіршується. У дуже брудних системах ви можете спостерігати залипання там, де золотник 4WE10 відмовляється рухатися плавно або повільно повертається в центральне положення в розподільному клапані.
4WE10 Перепад тиску та ефективність системи
Розуміння падіння тиску допоможе вам розробити більш ефективні системи зКлапан 4WE10. При 60 літрах на хвилину ваш регулюючий клапан падає приблизно на 3 бари. При 100 літрах на хвилину це стрибає до 8 бар через 4WE10. При максимальних 120 літрах на хвилину ви втрачаєте 12 бар на клапані керування.
Кожен бар падіння тиску при заданій швидкості потоку означає потужність, перетворену на тепло у вашому4WE10. Формула проста: втрати потужності дорівнюють витраті, помноженому на падіння тиску. При 100 літрах на хвилину з падінням тиску 8 бар через направляючий клапан це приблизно 1,3 кіловата тепла. Ваша система повинна розсіювати тепло, що виділяється 4WE10, або через кулер, або приймаючи високу температуру масла.
Для систем, де ефективність має значення, підтримання швидкості потоку нижче 80 літрів на хвилину черезРозподільник 4WE10забезпечує кращий баланс між розміром клапана та виділенням тепла. Якщо вам потрібні більші витрати, ніж 4WE10 може ефективно впоратися, подумайте про наступний розмір або використання декількох напрямних регулюючих клапанів паралельно.
4WE10 Час перемикання та відповідь
TheКлапан 4WE10зазвичай перемикається за 70-120 мілісекунд, що достатньо швидко для більшості промислових застосувань, але не миттєво. Внутрішні демпфіруючі функції в розподільному клапані згладжують перехід, запобігаючи гідравлічному удару, який може пошкодити компоненти або створити шум. Ви знайдете невеликі отвори та камери, розроблені в золотнику 4WE10, які вимірюють потік масла під час перемикання.
ДеякіРозподільник 4WE10моделі оснащені зовнішніми регулювальними гвинтами, які дозволяють регулювати швидкість перемикання. Це стає корисним, коли кілька блоків 4WE10 мають загальні лінії, що дає змогу змінювати час їх перемикання в шаховому порядку, щоб уникнути перепадів тиску в системі розподільних клапанів.
Загальні застосування для клапана управління 4WE10
Ви знайдетеКлапани 4WE10у промислових умовах. У верстатах використовується напрямний регулюючий клапан 4WE10 для робочого затиску, коли циліндр повинен витягнутися з силою та утримувати положення під час різання. Машини для лиття під тиском використовують 4WE10 для керування штифтами клапанів, які регулюють потік пластику. Автоматизовані складальні лінії використовують ці напрямні регулюючі клапани в роботах-підбирачах для дискретного позиціонування.
The4WE10відмінно справляється з дискретним керуванням — перейти в положення А, зупинитися, перейти в положення В, зупинитися. Цей напрямний регулюючий клапан погано справляється з пропорційним керуванням, оскільки він або відкритий, або закритий без нічого між ними. Якщо вам потрібен регульований контроль швидкості або точне регулювання потоку, крім того, що пропонує 4WE10, замість цього ви підійдете до пропорційного регулюючого клапана в серії 4WRPE.
Обслуговування вашого клапана 4WE10
The4WE10конструкція знімної котушки спрощує технічне обслуговування цього клапана. Якщо на вашому 4WE10 виходить з ладу котушка, її можна замінити, не відкриваючи гідравлічну систему. Від'єднайте електричну вилку, відкрутіть кріпильну гайку, витягніть стару котушку та встановіть нову на свій регулюючий клапан. Котушка 4WE10 може обертатися під час встановлення, тому ви можете розташувати електричний роз’єм у будь-якому зручному місці.
Внутрішній знос золотника вРозподільник 4WE10зрештою спричиняє збільшення витоку та повільну реакцію. Ви можете помітити, що циліндр повільно дрейфує, коли він повинен утримувати положення, або час перемикання збільшується на вашому 4WE10. На цьому етапі ви плануєте або переробити розподільний клапан із новими ущільненнями та, можливо, новою золотником, або повністю замінити 4WE10. Економічний розрахунок залежить від ваших витрат на оплату праці та ціни клапана.
Застрягання, пов’язане з забрудненням4WE10відображається як переривчаста робота або повна відсутність перемикання передач. Іноді ви можете відновити роботу свого регулювального клапана шляхом промивання системи та заміни фільтрів, але якщо на золотнику або отворі 4WE10 з’явилися подряпини, вам знадобляться запасні частини для регулювального клапана.
Придбайте свій напрямний регулюючий клапан 4WE10
Bosch Rexroth створив4WE10дизайн і пропонує найширший вибір напрямних регулюючих клапанів із 53 різними конфігураціями золотника. Їхні клапани 4WE10 служать еталонним стандартом для напрямних регулюючих клапанів. Hydac, Parker, Eaton Vickers і Argo Hytos виробляють сумісні версії 4WE10, які монтуються на одному інтерфейсі. Китайські виробники, такі як CML і Huade, виробляють конкурентоспроможні альтернативи 4WE10, які зберігають стандарт монтажу для напрямних регулюючих клапанів.
Ціни наРозподільник 4WE10коливається приблизно від 18 до 38 доларів США за одиницю залежно від кількості, специфікацій і постачальника. Мінімальна кількість замовлень для одиниць 4WE10 коливається від одиничних штук до 50 або більше, при цьому більші замовлення призводять до нижчої ціни за одиницю. Терміни виконання зазвичай становлять 10-15 днів для стандартних конфігурацій 4WE10.
Стандартизація означає, що ви можете отримати джерелоРозподільники 4WE10від багатьох постачальників і підтримувати взаємозамінність. Для критично важливих застосувань ви можете запастися клапанами 4WE10 від двох різних виробників, щоб гарантувати, що ви ніколи не будете залежати від одного ланцюга постачання своїх клапанів управління.
Обмеження 4WE10 і коли розглядати альтернативи
TheРозподільник 4WE10добре справляється зі своєю розробленою роллю, але має чіткі обмеження. Двійковий характер керування 4WE10 означає, що цей регулюючий клапан не підходить для застосувань, які потребують змінної швидкості або плавного пуску. Перепади тиску при високій потоці роблять 4WE10 неефективним для безперервних операцій з високою потіком. Внутрішній витік, властивий конструкції золотника 4WE10, означає, що цей напрямний регулюючий клапан не буде підтримувати тиск нескінченно довго в конфігураціях із закритим центром.
Якщо вам потрібен пропорційний контроль за межами того, що4WE10пропозиції, перегляньте напрямні регулюючі клапани з вбудованою електронікою та пропорційними соленоїдами. Якщо вам потрібен дуже низький витік, розгляньте тарілчасті клапани замість 4WE10. Якщо ви працюєте з потоками, що значно перевищують 120 літрів на хвилину, наступний розмір (NG16 або NG25) має більше сенсу, ніж напрямний регулюючий клапан 4WE10.
The4WE10технологія зріла, що означає, що ви не побачите різких покращень у базовій продуктивності 4WE10. Інновації в гідравліці перейшли до пропорційних та інтелектуальних напрямних клапанів із вбудованою діагностикою. 4WE10 залишається актуальним для застосувань, де його можливості відповідають вимогам і де перевірена, стандартизована технологія розподільних клапанів переважує переваги нових підходів.
Вибір правильної конфігурації 4WE10
Вибір aРозподільник 4WE10вимагає узгодження параметрів вашої системи з можливостями клапана. Обчисліть необхідну швидкість потоку та переконайтеся, що вона не перевищує 80-100 літрів на хвилину для ефективності з 4WE10. Переконайтеся, що ваш тиск залишається в межах 315-350 бар із достатнім запасом безпеки для вашого напрямного регулюючого клапана. Виберіть тип котушки 4WE10, який забезпечує відповідну поведінку центрування, яку потребує ваша програма.
Розгляньте доступне електропостачання на місці встановлення та вкажіть відповідне4WE10напруга котушки для вашого регулювального клапана. Подумайте про доступ для обслуговування — чи може хтось дістатися до електричного роз’єму та котушки на вашому 4WE10, коли потрібне обслуговування? Сплануйте водопровід зворотної лінії, щоб уникнути проблем із зворотним тиском із напрямним регулюючим клапаном.
The4WE10Надійність походить від його простої механічної конструкції та зрілих виробничих процесів, що стоять за цим напрямним регулюючим клапаном. При правильному застосуванні в межах робочого діапазону та обслуговуванні відповідно до основних практик гідравлічної системи 4WE10 забезпечує роки стабільної служби. Ця надійність у поєднанні з глобальною доступністю та конкурентоспроможною ціною пояснює, чому напрямний регулюючий клапан 4WE10 залишається стандартним вибором для промислового гідравлічного керування, незважаючи на те, що це одна зі старих технологій клапанів, які все ще виробляються.
Для систем, які справді потребують лише дискретного керування положенням при помірних витратах,Розподільник 4WE10являє собою практичне, добре зрозуміле рішення. Це не дасть вам витонченості новітніх технологій, але 4WE10 буде з’являтися на роботі щодня та виконуватиме свою роботу без проблем.
