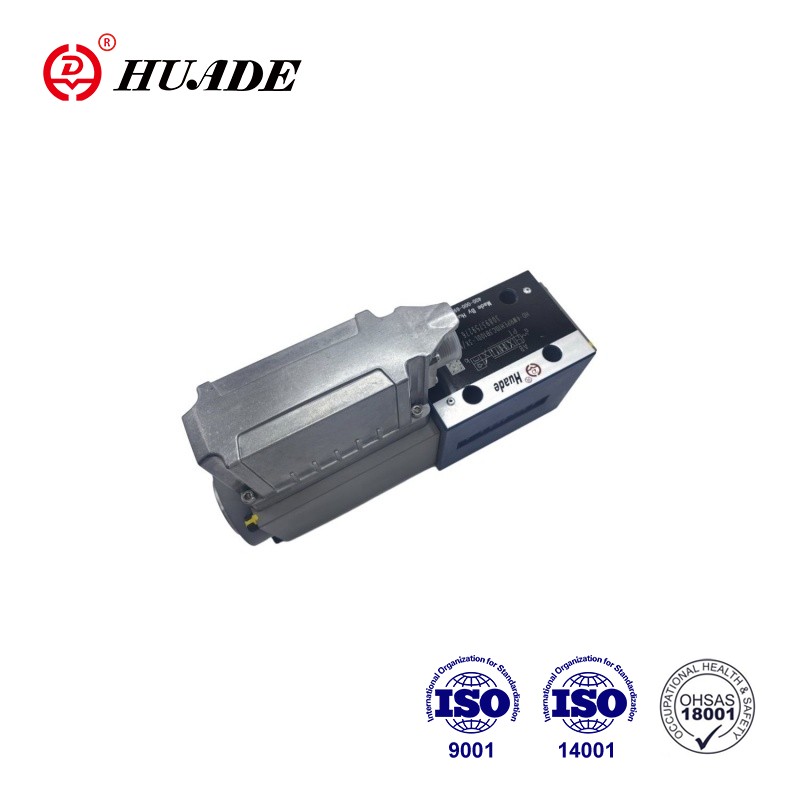

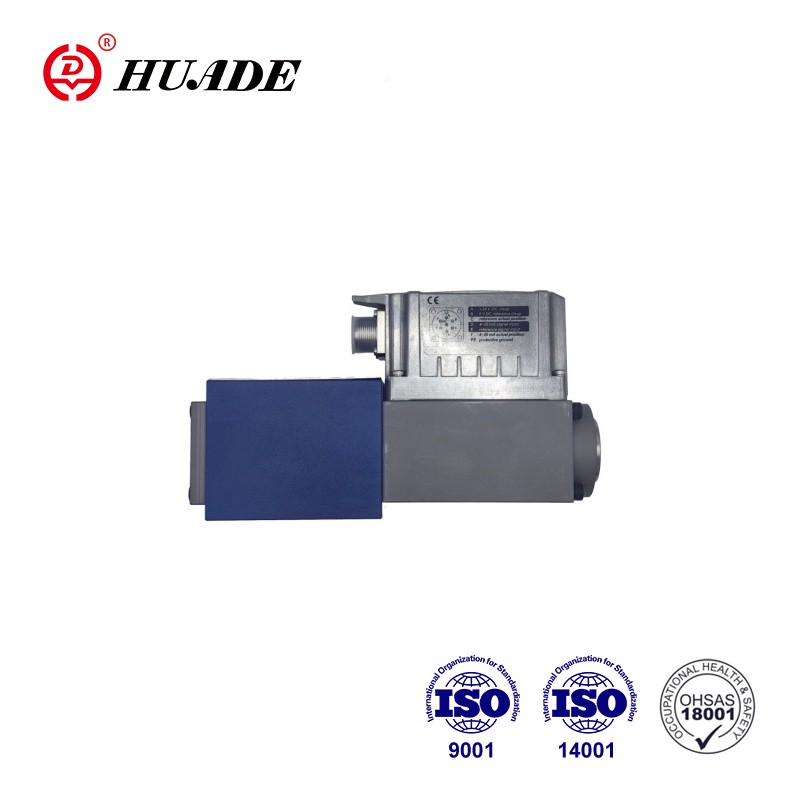

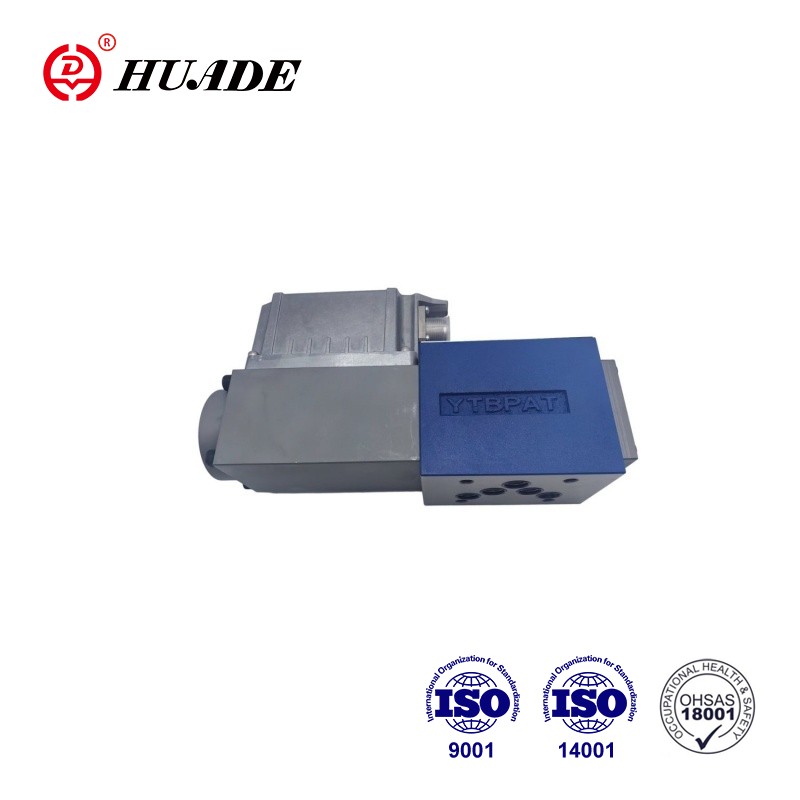

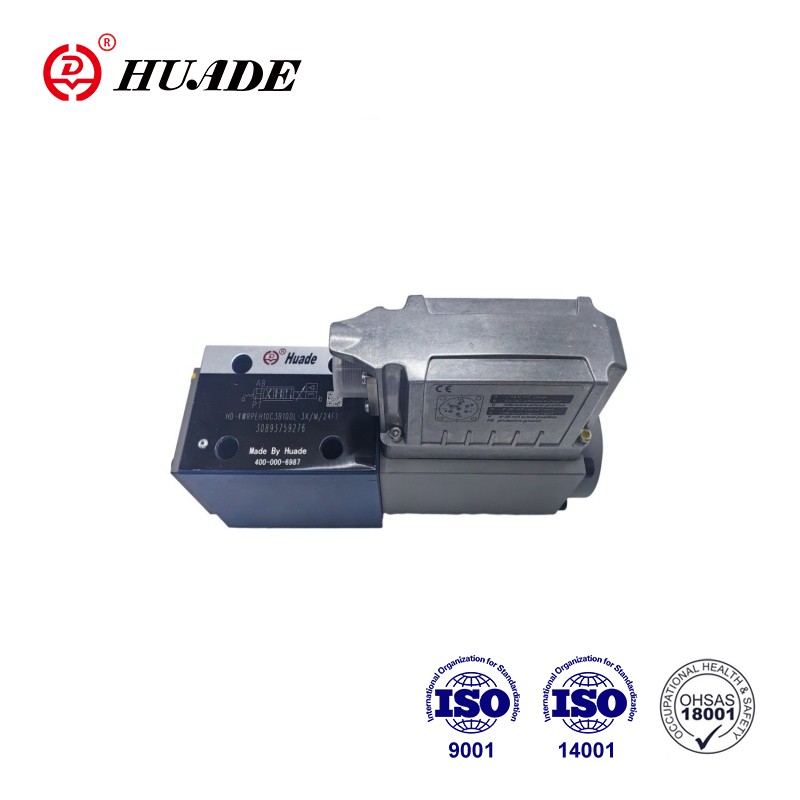

Клапан 4WRPEH 10-3X — це напрямний регулюючий клапан прямої дії з електричним зворотним зв’язком положення та вбудованою електронікою (OBE). 4WRPEH 10-3X — це клапан з монтажною пластиною з високою точністю відгуку та підходить для високоточного контролю положення, швидкості та тиску. Принцип роботи сервопропорційного клапана прямої дії можна підсумувати таким чином: серцевина клапана безпосередньо приводиться в рух електромагнітною силою для досягнення точного контролю потоку рідини та тиску.
| Технічні дані | ||
| Загальний | ||
| Тип підключення | Монтаж підкладки | |
| Шаблон портування | ISO 4401-05-04-0-05 | |
| Вага (кг) | 7.1 | |
| Монтажне положення | Будь-який | |
| Діапазон температури навколишнього середовища (°C) | –20 … +60 | |
| Температура транспортування (°C) | –30 … +80 | |
| Максимальний термін зберігання (роки) | 1 | |
| Максимальна відносна вологість (без конденсації) (%) | 95 | |
| Клас захисту згідно EN 60529 | IP65 (якщо використовуються відповідні та правильно встановлені сполучні роз’єми) | |
| Максимальна температура поверхні (°C) | 150 | |
| Значення MTTFD згідно з EN ISO 13849 (роки) | 150 (детальніше див. специфікацію 08012) | |
| Його випробування відповідно до DIN EN 60068-2-6 | 10 ... 2000 Гц / максимум 10 g / 10 циклів / 3 осі | |
| Тест на рівень шуму відповідно до DIN EN 60068-2-64 | 20 … 2000 Гц / 10 gRMS / 30 g пік / 30 хв. / 3 осі | |
| Удар при транспортуванні відповідно до DIN EN 60068-2-27 | 15 г / 11 мс / 3 удари / 3 осі | |
| Удар відповідно до DIN EN 60068-2-27 | 35 г / 6 мс / 1000 ударів / 3 осі | |
| відповідність | ▶ CE відповідно до директиви EMC 2014/30/EU, перевірено згідно з | EN 61000-6-2 і EN 61000-6-3 |
| ▶ Директива RoHS | 2011/65/ЄС | |
| Гідравлічний | |||
| Максимальний робочий тиск | ▶ Порти A, B, P (бар) | 350 | |
| ▶ Порт T (бар) | 250 | ||
| Гідравлічна рідина | Дивіться таблицю на сторінці 7 | ||
| Діапазон в'язкості | ▶ Рекомендовано (мм2/с) | 20 … 100 | |
| ▶ Максимально допустима (мм2/с) | 10 … 800 | ||
| Діапазон температур гідравлічної рідини (протікає) (°C) | -20 … +70 | ||
| Гранично допустимий ступінь забруднення гідравлічної рідини; клас чистоти згідно ISO 4406 (c) | Клас 18/16/13 | ||
| Номінальна витрата (∆p= 35 бар на контрольний край) (л/хв) | 50 | 100 | |
| Обмеження використання (∆p) стосовно переходу до відмовостійкості (значення застосовуються до сумованого краю) | ▶ Символи C3, C5, C (бар) | 350 | 140 |
| ▶ Символи C1, C4 (бар) | 250 | 100 | |
особливості:
▶Надійний – перевірена та надійна конструкція
▶Безпечне - безпечне положення золотника керування у вимкненому стані
▶Енергоефективність - не вимагає пілотного масла
▶Висока якість - керуйте котушкою та втулкою в серво якості
▶Гнучкий - підходить для контролю положення, швидкості та тиску
▶Точність - висока чутливість відгуку та невеликий гістерезис
▶Інтерфейс IO-Link, опціонально
▶Інтерфейс IO-Link, опціонально. Використання клапана с
IO-Link як запірний елемент до категорії 3,
PL d згідно з EN 13849-1.
застосування:
Пропорційний спрямований сервоклапан 4WRPEH10-3X широко використовується в галузі промислової автоматизації, машинобудування та морської техніки.
Налаштування
Високочутливий клапан HD-4WRPEH в основному складається з:
▶ Корпус клапана з керуючим золотником і втулкою в сервоприводі
якість (1)
▶ Соленоїд керування з датчиком положення (2)
(опціонально із захисною мембраною електроніки (6))
▶ Бортова електроніка (OBE) (3) з аналоговим інтерфейсом або інтерфейсом IO-Link (4) (опціонально з амортизацією
тарілка (5))
функція
Інтегрована електроніка (OBE) порівнює задане значення команди з фактичним значенням положення. У разі відхилень керування спрацьовує електромагніт ходу. Завдяки зміненому зусиллю соленоїда керуючий золотник регулюється проти пружини. Поперечний переріз золотника ходу/контролю контролюється пропорційно значенню команди. Якщо значення команди попередньо встановлено на 0, електроніка регулює золотник керування відносно пружини в центральне положення. У вимкненому стані пружина максимально розтягнута, а клапан знаходиться в безпечному положенні.
Функція безпеки (відключення IO-Link)
Вимикаючи напругу живлення на головному пристрої IO-Link (порт класу B), контакти 2 і 5, клапан IO-Link можна безпечно вимкнути. Після відключення напруги живлення золотник клапана встановлюється в безвідмовне положення.
Щоб також гарантувати гідравлічну передумову для безпечного вимкнення, також слід враховувати перекриття золотника/гільзи керування.
Достатнє перекриття гарантується символами C3, C5, C4 і C1.
Безпечне відключення не є частиною клапана IO-Link, і його необхідно враховувати для безпечної конструкції обладнання.
Керування електромагнітом відключення
У разі наступних помилок керуючі соленоїди знеструмлюються вбудованою електронікою (OBE), а керуючий золотник встановлюється в безпечне положення:
▶ Напруга живлення нижче мінімальної
▶ Тільки на інтерфейсі "F1":
– Падіння нижче мінімального командного значення струму 2 мА (включаючи обрив кабелю рядка командного значення (струмова петля))
▶ Тільки на інтерфейсі "L1":
– Увімкнути неактивність, переривання зв’язку
(сторожовий пес)
– У разі внутрішньої помилки IO-Link
▶ Тільки на інтерфейсі "C6":
– Крім того, звільнити неактивним
Демпферна пластина "D"
Демпферна пластина (5) зменшує прискорення
амплітуди на бортовій електроніці (частоти >300 Гц).
Примітка:
Використання демпферної пластини не рекомендується для застосувань із переважно низькочастотним збудженням <300 Гц.
Мембрана захисту електроніки "-967"
– Для запобігання утворенню конденсату в корпусі вбудованої електроніки (OBE) можна використовувати захисну мембрану електроніки (6).
Рекомендовано для використання за межами промислових умов з високою вологістю навколишнього повітря та
значні циклічні зміни температури (наприклад, на вулиці).
Символи Пропорційний сервоклапан 4WRPEH 10-3X
