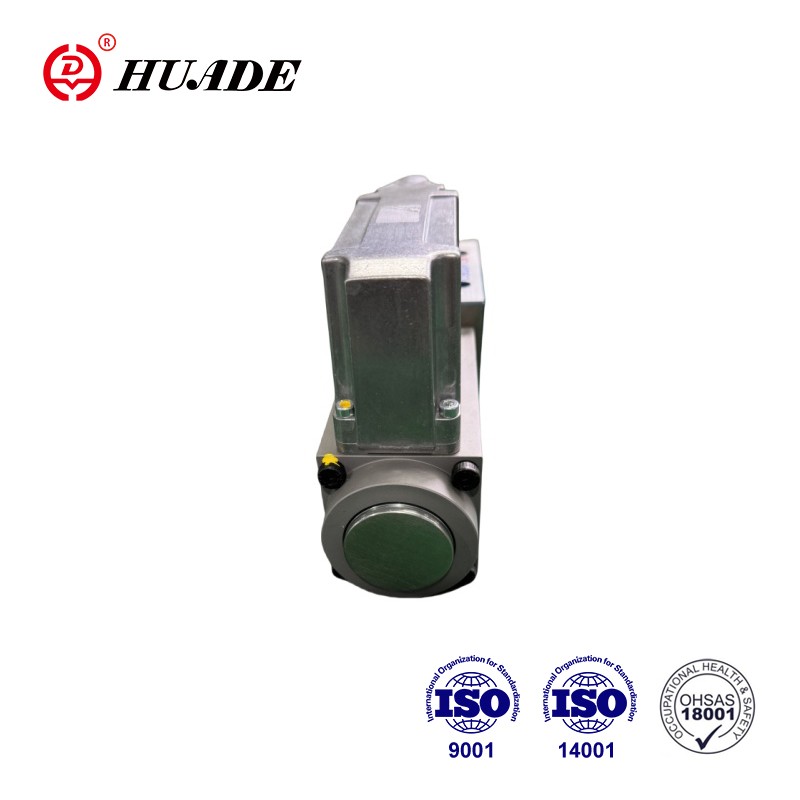

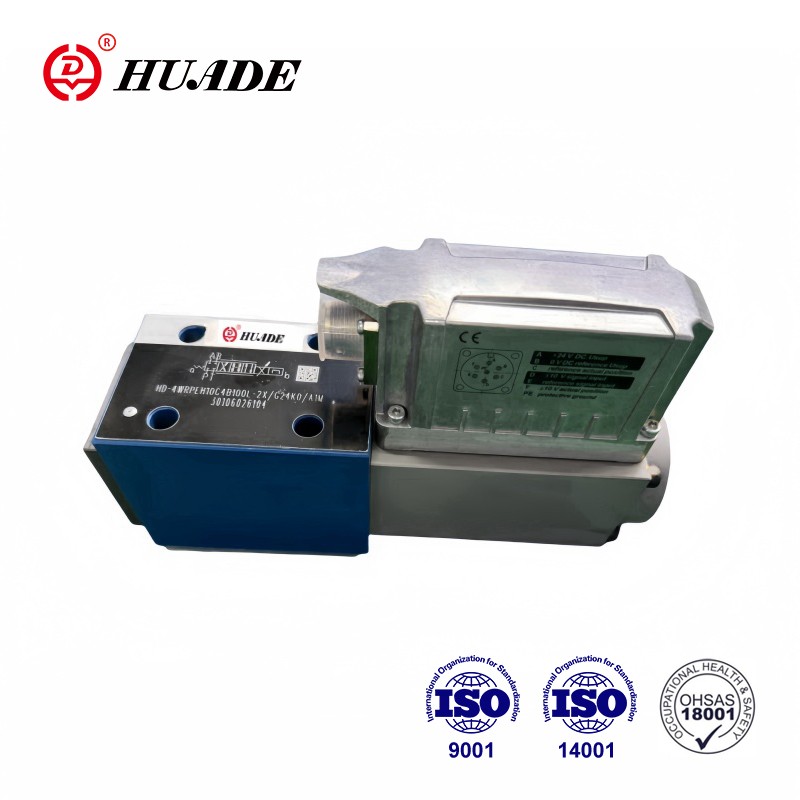

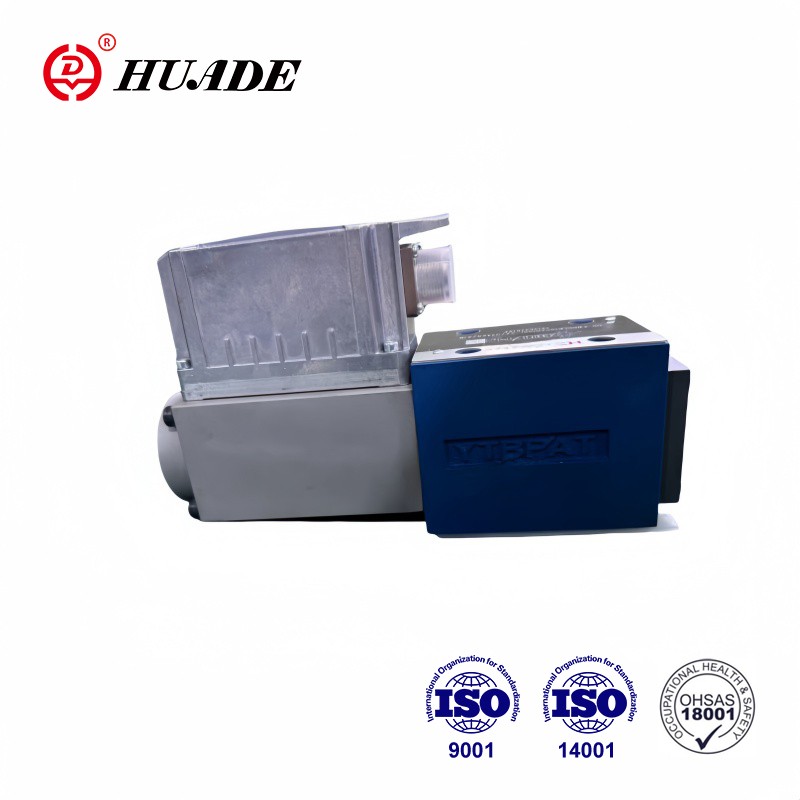

Пропорційний сервоклапан 4WRPEH-2X

Цей клапан 4WRPEH-2X є сервопропорційним клапаном прямої дії з інтегрованим цифровим контролером осі та інтерфейсом польової шини. Є два розміри, а саме розмір 6 і розмір 10. 4WRPEH-2X монтується на пластину. Інтегровані електронні компоненти 4WRPEH-2X порівнюють задані контрольні значення з фактичними значеннями положення. Пропорційний сервоклапан Huade завоював чудову репутацію серед своїх клієнтів завдяки високій продуктивності та нижчій ціні.

Параметр продукту пропорційного сервоклапана 4WRPEH-2X

Особливості продукту та застосування пропорційного сервоклапана 4WRPEH-2X

особливості:

▶Клапани з прямим керуванням1 NG6 і NG10 з поршнем і втулкою для контролю якості сервоприводу

▶одностороннє керування, положення безпеки 4/4 у вимкненому стані

Хвороба:

-- Інтегрована функція цифрового керування віссю (IAC-R) для:

● Контроль об'ємного потоку

● Контроль позиції

● Контроль тиску

● функція p/Q

● Звільнити положення/тиск і положення/

Норми живлення:

● Функціональність NC (можлива автономна робота)

--Аналоговий і цифровий інтерфейси для цільових і фактичних значень

● 4 x аналогових датчика (+/-10 В або 4..20 мА) або

● 1 система вимірювання довжини (1Vss або SSI) і 2 аналогових

Датчики:

--аналоговий зворотний зв'язок заданого/фактичного значення (струм або напруга) або через польову шину

-- Настроювані аналогові/цифрові входи/виходи

-- Додаткові протоколи CANopen, MODBUS, EtherNET/IP, EtherCAT і PROFINET та інші протоколи шини можна використовувати з основними ПЛК, контролерами або комп’ютерним зв’язком верхнього рівня

застосування:

Функція пропорційного сервоклапана 4WRPEH-2X полягає в тому, що вбудовані електронні компоненти порівнюють задані контрольні значення з фактичними значеннями положення.

Розріз та символ пропорційного клапана 4WRKE-3X

Структура:

Клапани в основному включають:

▷Регулювальний клапан з прямим керуванням з поршнем управління та втулкою якості сервоприводу (1)

Пропорційний електромагніт із зворотним зв'язком за переміщенням сердечника клапана (2)

▷Інтегрований цифровий контролер осі з аналоговими та цифровими сенсорними інтерфейсами та підключенням до польової шини (3)

Функція клапана:

У разі відхилення контролю спрацьовує котушка. Внаслідок зміни магнітної сили котушки . Серцевина клапана керування 1 буде чинити опір пружині для регулювання. Хід золотника та поточна площа поперечного перерізу. Прямо пропорційно сигналу команди. Коли попередньо встановлене значення керування дорівнює 0, електронний елемент. Відрегулюйте серцевину регулюючого клапана, щоб він витримував силу пружини, і перемістіть її в центральне положення. У неактивному стані пружина приводить в дію серцевину клапана

у безпечному положенні.

--Контролер осі руху реалізує такі функції керування

•Контроль об'ємного потоку

•Контроль позиції

• Контроль тиску/сили

• Контроль положення/тиску та положення/сили відпустіть

-- Значення команди можна ввести через аналоговий інтерфейс (X1) або ввести через інтерфейс шини X4

-- Фактичне значення можна зчитати через аналоговий інтерфейс (X1) або отримати через шинний інтерфейс X4

-- Параметри керування можна встановити через шину

--Діагностика несправностей

Інтегровані електронні компоненти забезпечують керування в наступних умовах несправності, котушка втрачає живлення, а серцевина регулюючого клапана повертається в безпечне положення.

• Збій живлення

•Несправність обриву ланцюга датчика переміщення сердечника клапана

• Збій зв'язку

• Несправність командного сигналу 4-20 мА

•Несправність датчика зовнішнього переміщення

•Несправність датчика зовнішнього переміщення
