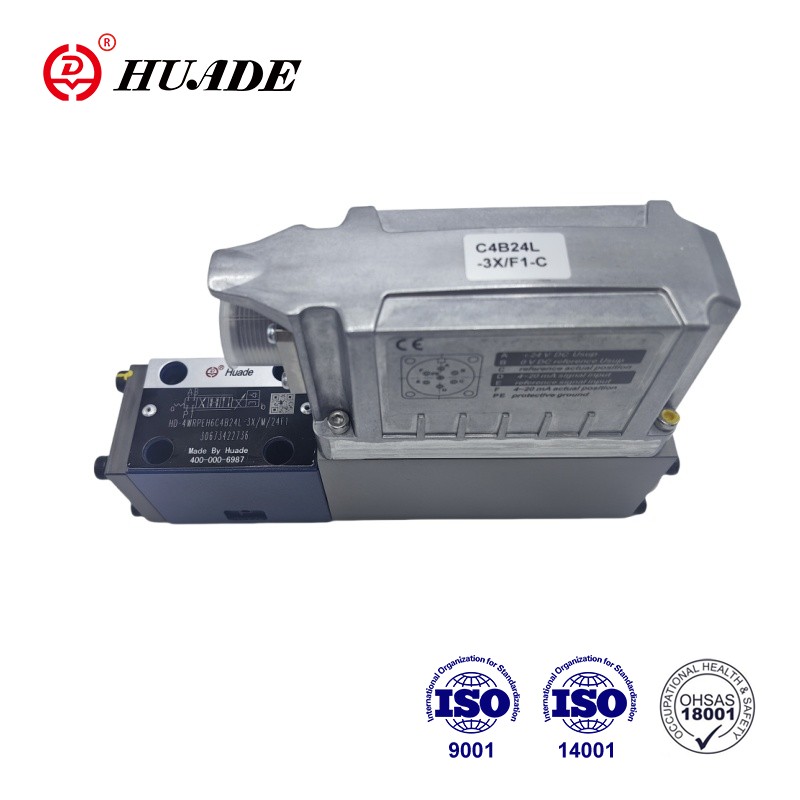

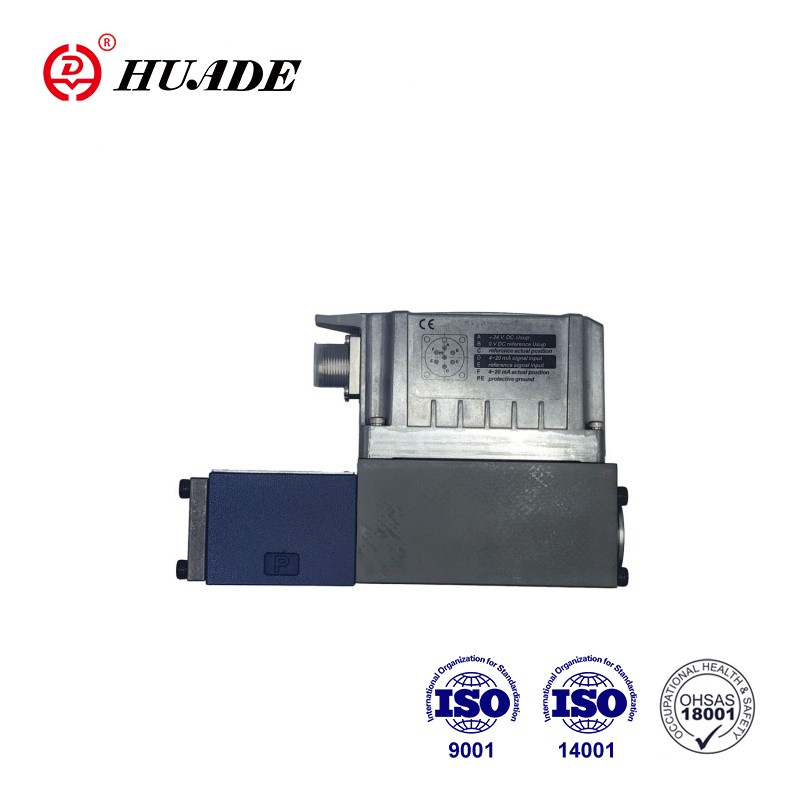

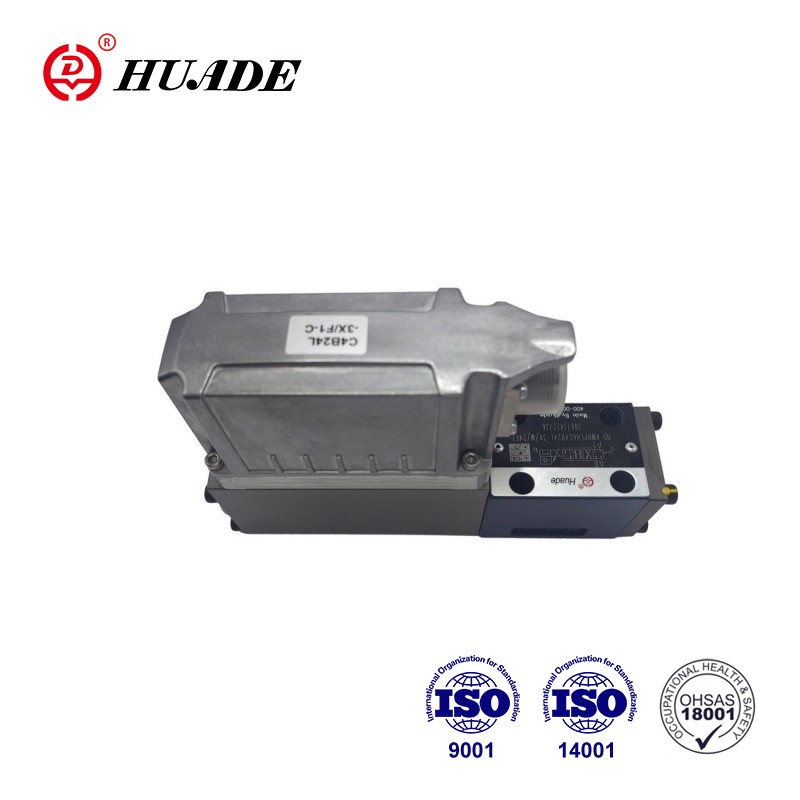

Клапани типу 4WRPEH 6-3X є напрямними регулюючими клапанами з електричним зворотним зв'язком положення та вбудованою електронікою (OBE). Пропорційний сервоклапан 4WRPEH 6-3X - це високоточний регулюючий клапан, який поєднує пропорційну технологію з технологією сервоприводу. 4WRPEH 6-3X широко використовується в різних технологічних потоках і роботах обладнання, таких як гідравлічні системи в нафтовій, хімічній, металургійній та інших галузях промисловості для керування різними технологічними потоками та операціями обладнання.
| Технічні дані | ||
| Загальний | ||
| Тип підключення | Монтаж підкладки | |
| Шаблон портування | ISO 4401-03-02-0-05 | |
| Вага (кг) | 2.9 | |
| Монтажне положення | Будь-який | |
| Діапазон температури навколишнього середовища (°C) | –20 … +60 | |
| Температура транспортування (°C) | –30 … +80 | |
| Максимальний термін зберігання (роки) | 1 | |
| Максимальна відносна вологість (без конденсації) (%) | 95 | |
| Клас захисту згідно EN 60529 | IP65 (якщо використовуються відповідні та правильно встановлені сполучні роз’єми) | |
| Максимальна температура поверхні (°C) | 150 | |
| Значення MTTFD згідно з EN ISO 13849 (роки) | 150 (детальніше див. специфікацію 08012) | |
| Його випробування відповідно до DIN EN 60068-2-6 | ▶ Без демпферної пластини | 10 ... 2000 Гц / максимум 10 g / 10 циклів / 3 осі |
| ▶ З демпферною пластиною 1) | 10 ... 2000 Гц / максимум 10 g / 10 циклів / 3 осі | |
| Тест на рівень шуму відповідно до DIN EN 60068-2-64 | ▶Без демпферної пластини | 20 … 2000 Гц / 10 gRMS / 30 g пік / 30 хв. / 3 осі |
| ▶ З демпферною пластиною 1) | 20 ... 2000 Гц / 10 gRMS / 30 g пік / 24 години / 3 осі | |
| Удар при транспортуванні відповідно до DIN EN 60068-2-27 | ▶ Без демпферної пластини | 15 г / 11 мс / 3 удари / 3 осі |
| ▶ З демпферною пластиною 1) | 15 г / 11 мс / 3 удари / 3 осі | |
| Удар відповідно до DIN EN 60068-2-27 | ▶ З демпферною пластиною 1) | 35 г / 6 мс / 1000 ударів / 3 осі |
| відповідність | ▶ CE відповідно до директиви EMC 2014/30/EU, перевірено згідно з | EN 61000-6-2 і EN 61000-6-3 |
| ▶ Директива RoHS | 2011/65/ЄС | |
| Гідравлічний | ||||||
| Максимальний робочий тиск | ▶ Порти A, B, P (бар) | 350 | ||||
| ▶ Порт T (бар) | 250 | |||||
| Гідравлічна рідина | Дивіться таблицю на сторінці 7 | |||||
| Діапазон в'язкості | ▶ Рекомендовано (мм2/с) | 20 … 100 | ||||
| ▶ Максимально допустимий (мм2/с) | 10 … 800 | |||||
| Діапазон температур гідравлічної рідини (протікає) (°C) | -20 … +70 | |||||
| Гранично допустимий ступінь забруднення гідравлічної рідини; клас чистоти згідно ISO 4406 (c) | Клас 18/16/13 3) | |||||
| Номінальна витрата (∆p = 35 бар на контрольну кромку) 4) (л/хв) | 4 | 12 | 15 | 24/25 | 40 | |
| Обмеження використання (∆p) щодо переходу до відмовостійкості (значення застосовуються до сумарного краю) | ▶ Символи C3, C5, C (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ Символи C1, C4 (бар) | 350 | 350 | 280 | 250 | 100 | |
особливості:
▶Надійний – перевірена та надійна конструкція
▶Безпечне - безпечне положення золотника керування у вимкненому стані
▶Енергоефективність - не вимагає пілотного масла
▶Висока якість - керуйте котушкою та втулкою в серво якості
▶Гнучкий - підходить для контролю положення, швидкості та тиску
▶Точність - висока чутливість відгуку та невеликий гістерезис
▶Інтерфейс IO-Link, опціонально. Використання клапана з IO-Link як запірного елемента до категорії 3, PL d згідно з EN 13849-1.
застосування:
Пропорційно спрямований сервоклапан 4WRPEH 6-3X широко використовується в галузі промислової автоматизації, вітряних турбін, керування верстатами, інженерним обладнанням, аерокосмічній, суднобудівній та морській техніці.
Налаштування
Високочутливий клапан HD-4WRPEH в основному складається з:
▶ Корпус клапана з керуючим золотником і втулкою серво якості (1)
▶ Соленоїд керування з датчиком положення (2)
(опціонально із захисною мембраною електроніки (5))
▶ Бортова електроніка (OBE) (3) з аналоговим інтерфейсом або інтерфейсом IO-Link (4) (опціонально з амортизацією
тарілка (6))
функція
Інтегрована електроніка (OBE) порівнює задане значення команди з фактичним значенням положення. У разі відхилень керування спрацьовує електромагніт ходу. Завдяки зміненому зусиллю соленоїда керуючий золотник регулюється проти пружини. Поперечний переріз золотника ходу/контролю контролюється пропорційно значенню команди. Якщо значення команди попередньо встановлено на 0, електроніка регулює золотник керування відносно пружини в центральне положення. У вимкненому стані пружина максимально розтягнута, а клапан знаходиться в безпечному положенні.
Функція безпеки (відключення IO-Link)
Вимикаючи напругу живлення на головному пристрої IO-Link (порт класу B), контакти 2 і 5, клапан IO-Link можна безпечно вимкнути. Після відключення напруги живлення золотник клапана встановлюється в безвідмовне положення. Щоб також гарантувати гідравлічну передумову для безпечного вимкнення, також слід враховувати перекриття золотника/гільзи керування.
Достатнє перекриття гарантується символами C3, C5, C4 і C1.
Безпечне відключення не є частиною клапана IO-Link, і його необхідно враховувати для безпечної конструкції обладнання.
Керування електромагнітом відключення
У разі наступних помилок керуючі соленоїди знеструмлюються вбудованою електронікою (OBE), а керуючий золотник встановлюється в безпечне положення:
▶ Напруга живлення нижче мінімальної
▶ Тільки на інтерфейсі "F1":
– Падіння нижче мінімального командного значення струму 2 мА (включаючи обрив кабелю рядка командного значення (струмова петля))
▶ Тільки на інтерфейсі "L1":
– Увімкнути неактивність, переривання зв’язку (сторожовий пес)
– У разі внутрішньої помилки IO-Link
▶ Тільки на інтерфейсі "C6":
– Крім того, звільнити неактивним
Демпферна пластина "D"
Демпферна пластина зменшує амплітуди прискорення на бортовій електроніці (частоти >300 Гц).
Примітка:
Використання демпферної пластини не рекомендується для застосувань із переважно низькочастотним збудженням
Мембрана захисту електроніки "-967"
Для запобігання утворенню конденсату в корпусі вбудованої електроніки (OBE) можна використовувати захисну мембрану електроніки (5).
Рекомендується для використання за межами промислових умов із високою вологістю навколишнього повітря та значними циклічними змінами температури (наприклад, на вулиці).
Символи Пропорційно спрямований сервоклапан 4WRPEH 6-3X
