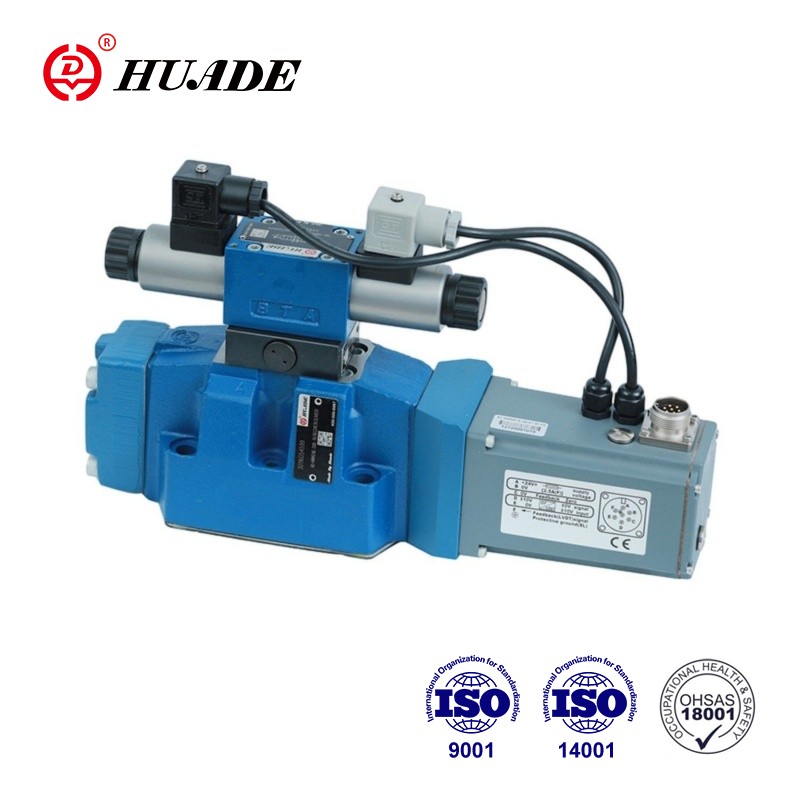

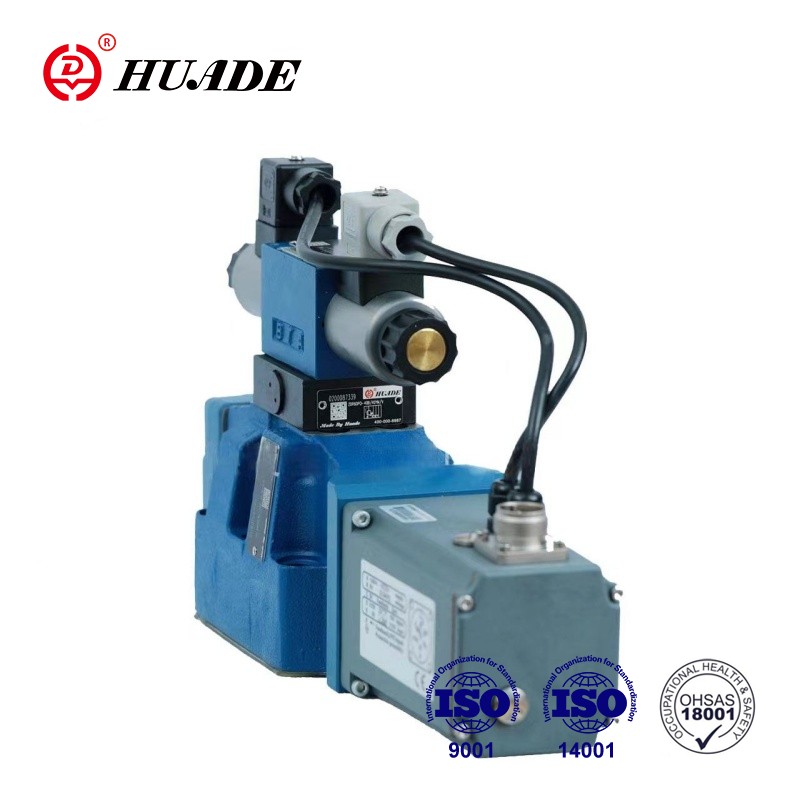

Пропорційні клапани типу 4WRTE — це керовані напрямні клапани з електричним зворотним зв'язком положення, вбудованою електронікою (OBE) і додатковим моніторингом положення золотника. Висока точність, швидкий відгук і стабільне керування пропорційним клапаном WRTE-4X роблять його ключовим компонентом багатьох промислових систем.
| Загальний | ||||||
| Розміри | 10 | 16 | 25 | 27 | 32 | 35 |
| Вага (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Інформація про розташування та введення в експлуатацію | Бажано горизонтальні | |||||
| Діапазон температури навколишнього середовища (°C) | -20..+50 | |||||
| Максимальний термін зберігання (роки) | 1 *(при дотриманні умов зберігання див. інструкцію з експлуатації 07600-B) | |||||
| Значення MTTF відповідно до EN ISO 13849 років | 150 (для отримання додаткової інформації див. специфікацію 08012) | |||||
| Його випробування відповідно до DIN EN 60068-2-6 | 10.. 2000 Гц /максимум 10 г/10 циклів /3 осі | |||||
| Тест на рівень шуму відповідно до DIN EN 60068-2-64 | 20... 2000 Гц/10 gS /30 g пік/30 хв. /3 осі | |||||
| Удар при транспортуванні відповідно до DIN EN 60068-2-27 | 15 г / 11 мс / 3 удари / 3 вола | |||||
| Вологе тепло, циклічне, відповідно до DIN EN 60068-2-30 | Варіант 2 +25°C ... +55C, відносна вологість 90% ... 97%, 2 цикли по 24 години | |||||
особливості:
▶Дизайн для підвищення надійності та безпеки
1. Автоматична компенсація тиску в керуючих камерах основного ступеня пілотним регулюючим клапаном
2. Контрольний золотник основного ступеня в центральному положенні пружини та/або у зміщеному положенні
3. Додатково з моніторингом положення котушки
▶Гнучкий - підходить для контролю положення, швидкості та тиску
▶Точність - висока чутливість відгуку та невеликий гістерезис
застосування:
Пропорційно спрямований клапан WRTE-4X може широко використовуватися в нафтохімічній, автомобільній промисловості, інтелектуальному обладнанні, електроенергетиці, металургійній промисловості та інших галузях.
Клапан WRTE-4X в основному складається з 3 основних вузлів:
1. Корпус (1) з основним золотником управління каскадом (2) і додатковим моніторингом положення золотника (13)
2. Вбудована електроніка (опціонально із захисною мембраною електроніки (14)) з індуктивним датчиком положення (3) головного каскаду
3. Пілотний керуючий клапан (4) із блоком керуючого золотника/розетки (5), індуктивним датчиком положення (6) і зворотним зв’язком тиску для центрального положення керуючого золотника основного ступеня (2).
При знеструмлених пропорційних соленоїдах (7; 8) центральне положення золотника керування основним ступенем (2) завдяки центрувальній пружині (9) і зворотному зв’язку тиску. Керування золотником керування основним ступенем (2) через пілотний клапан керування ( 4)→ золотник керування основним ступенем (2) розташовується регульованим чином. Керування золотником керування пілотного керуючого клапана (4) шляхом зміни сили соленоїда пропорційних соленоїдів (7;8). З’єднання команди та фактичні значення в інтегрованій електроніці. Подача пілотного масла до керуючого клапана всередині через порт P або зовні через порт X Повернення пілотного масла всередину через порт T або зовні через Y в бак. За значення команди O V електроніка контролює золотник керування основним ступенем (2) у центральному положенні.
Символ Пропорційний клапан WRTE-4X
