Коли ви працюєте з гідравлічними системами або водопроводами, вибір правильного зворотного клапана може зробити різницю між безперебійною роботою та дорогим ремонтом. Оцинкований зворотний клапан типу S став популярним вибором для багатьох промислових застосувань, але зрозуміти, чим він відрізняється від інших варіантів, не завжди просто.

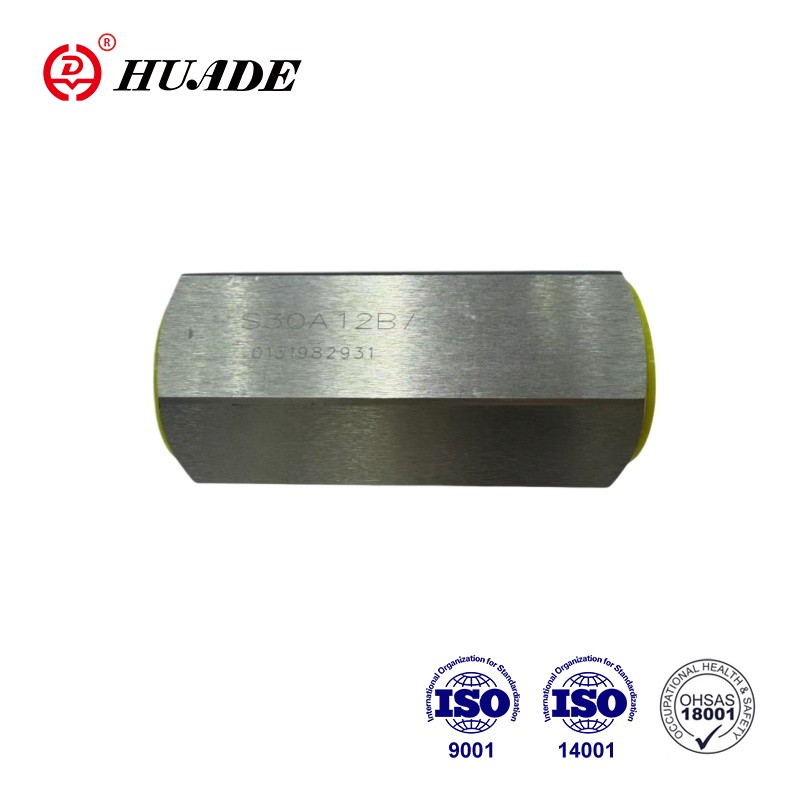

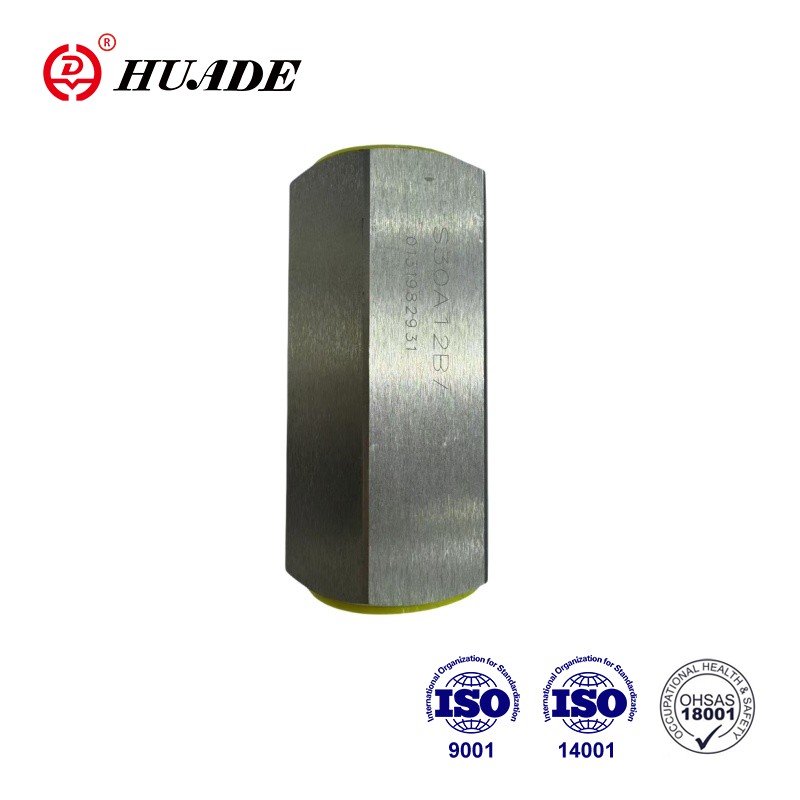

Що таке оцинкований зворотний клапан типу S?
Оцинкований зворотний клапан типу S є одностороннім пристроєм для регулювання потоку, який запобігає зворотному потоку рідини у системі трубопроводів. «Оцинкована» частина означає, що корпус клапана має захисне цинкове покриття, нанесене шляхом гарячого цинкування або гальванічного покриття. Цей цинковий шар діє як щит від іржі та корозії, тому ви часто побачите ці клапани у зовнішніх установках і системах водопостачання.
Позначення «Тип S» може означати різні речі залежно від того, що ви дивитеся на гідравлічне обладнання чи стандартну сантехніку. У гідравлічних системах тип S зазвичай відноситься до пружинної тарілки або плунжера, який може витримувати тиск до 450 бар (приблизно 6500 фунтів на квадратний дюйм). Для роботи з трубопроводами літера S може вказувати на поворотний зворотний клапан із зварними з’єднаннями або певну серію виробника. Ця відмінність має значення, оскільки обидва дизайни працюють зовсім по-різному.
Як працює механізм типу S?
У гідравлічній версії оцинкованого зворотного клапана типу S використовується пружинний плунжер, який ковзає по центральній лінії. Коли тиск рідини досить сильно тисне на плунжер, він стискає пружину та відкриває клапан. У той момент, коли тиск падає або намагається змінитися, пружина затискає поршень назад у його гніздо, створюючи щільне ущільнення. Це відбувається швидко, що допомагає запобігти гідроудару (тим гучним ударам, які іноді чути в трубах).
З іншого боку, трубопровід типу S зазвичай має диск або заслінку, яка обертається на шарнірі. Сила тяжіння та прямий потік штовхають диск відкритим, і коли потік припиняється, диск повертається на місце. Ця конструкція добре справляється з великими розмірами труб і не проти твердих часток у воді, але вона закривається повільніше, ніж плунжерний тип. Вибір між цими двома параметрами впливає на роботу вашого оцинкованого зворотного клапана типу S у реальних умовах.
Розуміння оцинкованого покриття
Процес гальванізації передбачає занурення сталевих деталей у розплавлений цинк при температурі близько 840°F. Це створює кілька шарів: внутрішній шар зі сплаву цинку та заліза, який щільно з’єднується зі сталлю, і зовнішній шар чистого цинку, який сприймає вплив впливу навколишнього середовища. Коли цей зовнішній шар піддається корозії, він фактично захищає сталь під ним за допомогою процесу, який називається жертвеним захистом.
Гаряче цинкування зазвичай дає покриття товщиною від 45 до 85 мікрон, яке може служити понад 50 років у нормальних атмосферних умовах. Оцинкований зворотний клапан типу S виграє від цього тривалого захисту, особливо при установці на вулиці або в неопалюваних будівлях. Однак цинкове покриття має температурні обмеження. Постійний вплив вище 200°C (392°F) призведе до пошкодження покриття, а вище 250°C цинк починає відшаровуватися від сталі. Це означає, що ваш оцинкований зворотний клапан типу S найкраще працює в системах, що працюють із холодними та теплими рідинами, а не парою чи високотемпературним гідравлічним маслом.
Характеристики тиску та витрати
Типовий гідравлічний оцинкований зворотний клапан типу S може витримувати робочий тиск від 35 до 40 МПа залежно від розміру порту. Менші розміри (від 6 мм до 15 мм) зазвичай мають тиск 40 МПа, тоді як більші розміри (від 20 мм до 30 мм) можуть бути обмежені 35 МПа. Максимальна швидкість потоку коливається від 15 до 300 літрів на хвилину, що охоплює більшість мобільного гідравлічного обладнання та промислового обладнання.
Ще одним важливим числом є тиск розтріскування (мінімальний тиск, необхідний для відкриття клапана). Для більшості конструкцій типу S це коливається від 0 до 0,6 МПа. Нижчий тиск розтріскування означає, що клапан легше відкривається, що зменшує втрати енергії у вашій системі. Однак занадто низьке налаштування може спричинити тріпотіння клапана під час коливань потоку. Ваш оцинкований зворотний клапан типу S має відповідати мінімальному робочому тиску вашої системи, щоб уникнути цієї проблеми.
Опір потоку в конструкції типу S вищий, ніж у поворотного зворотного клапана, тому що рідина повинна штовхати плунжер прямо вгору проти натягу пружини. Це створює перепад тиску, подібний до того, що ви побачите в прохідному клапані. Для застосувань із високим потоком, де падіння тиску має велике значення, ви можете обчислити, чи є тип S правильним вибором, чи перевірка повороту працюватиме краще.
Температурні міркування для оцинкованих клапанів
Діапазон температур для оцинкованого зворотного клапана типу S зазвичай становить від -20°C до 80°C для внутрішньої рідини. Температура навколишнього середовища повинна бути від -20°C до 50°C. Ці обмеження пов’язані як з цинковим покриттям, так і з ущільнювальних матеріалів, які використовуються всередині клапана.
Коли температура постійно піднімається вище 200°C, цинкове покриття починає руйнуватися. Короткі витримки до 350°C можуть не призвести до миттєвої поломки, але повторні цикли за високих температур точно скоротять термін служби клапана. Якщо ваша система регулярно подає гарячу воду вище 180°F, вам, ймовірно, слід звернути увагу на варіанти з нержавіючої сталі замість оцинкованого зворотного клапана типу S.
Низькі температури, як правило, менш проблематичні для самого оцинкованого покриття, але вам потрібно стежити за утворенням льоду в системах водопостачання. Корпус клапана може тріснути, якщо вода всередині замерзне та розшириться. Правильна підготовка до зими або використання гліколевих сумішей допомагає запобігти цій проблемі в сезонних системах.
Де оцинкований зворотний клапан типу S працює найкраще
Системи протипожежного захисту є основним застосуванням оцинкованих зворотних клапанів. Сертифікати UL і FM, необхідні для протипожежних зворотних клапанів, часто вказують на конструкцію з оцинкованого чавуну або ковкого чавуну. Конструкція типу S у цих системах запобігає зворотному потоку зі стояків пожежних спринклерів і забезпечує постійний доступ води, коли це необхідно. Оцинковане покриття забезпечує десятиліття захисту навіть у вологих приміщеннях з арматурою або зовнішніх установках.
Іригаційні системи також виграють від установки оцинкованого зворотного клапана типу S. Сільськогосподарські насосні станції, системи водопостачання полів для гольфу та муніципальні іригаційні мережі використовують зворотні клапани для підтримки заповнення насосних ліній і запобігання зворотному потоку. Цинкове покриття справляється з впливом добрив і мінералів у зрошувальній воді краще, ніж гола сталь, хоча й не так добре, як нержавіюча сталь.
У мобільному гідравлічному обладнанні, як-от екскаватори, крани та сільськогосподарська техніка, зазвичай використовується гідравлічна версія високого тиску оцинкованого зворотного клапана типу S. Ці клапани захищають гідравлічні насоси та двигуни від стрибків тиску, коли машина вимикається або раптово змінюється навантаження. Компактна конструкція підходить для роботи в обмеженому просторі, а оцинковане покриття захищає від іржі під впливом дощу та бруду на робочих майданчиках.
У муніципальних системах розподілу води іноді використовуються більші оцинковані поворотні зворотні клапани (які деякі виробники можуть називати типом S) на насосних станціях і на кордонах зон тиску. Ці установки запобігають тому, що вода тече назад через насоси, коли вони відключаються, захищаючи обладнання та підтримуючи належні зони тиску в розподільній мережі.
Найкращі методи встановлення
Правильне встановлення оцинкованого зворотного клапана типу S починається з підтвердження напрямку потоку. На корпусі кожного зворотного клапана є відлита або виштампована стрілка, яка вказує, у якому напрямку повинна текти рідина. Встановлення його назад означає, що клапан весь час залишається закритим, повністю блокуючи вашу систему.
Клапан можна встановлювати в будь-якій орієнтації (горизонтальній, вертикальній або під кутом), але вертикальна установка з висхідним потоком часто є кращою для конструкції типу S, оскільки сила тяжіння допомагає правильному сідлу поршня під час закриття. У горизонтальних прогонах переконайтеся, що з обох боків клапана є достатня опора, щоб запобігти передачі напруги труби на корпус клапана.
Різьбові з’єднання потребують належного герметика, але уникайте потрапляння стрічки чи компаунду всередину клапана, де вони можуть заважати рухомим частинам. Для встановлення оцинкованого зворотного клапана типу S з різьбою використовуйте тефлонову стрічку або клей для труб, сумісний із вашою рідиною. Не затягуйте різьбові з’єднання, тому що це може призвести до тріщини в корпусі клапана, особливо з чавунною конструкцією.
Фланцеві з’єднання вимагають рівномірного затягування болтів у формі зірки, щоб забезпечити правильне посадку прокладки. Оцинковане покриття на поверхнях фланців має бути достатньо гладким для ущільнення прокладки, але грубе оцинкування може потребувати легкого шліфування перед складанням. Перевірте сумісність матеріалу прокладки з рідиною та робочою температурою вашого оцинкованого зворотного клапана типу S.
Вимоги до технічного обслуговування
Регулярна перевірка забезпечує надійну роботу вашого оцинкованого зворотного клапана типу S. Протягом перших шести місяців після встановлення щомісячні перевірки допомагають завчасно виявити будь-які проблеми зі встановленням. Після цього для більшості застосувань зазвичай достатньо щоквартальних перевірок. Під час перевірок зверніть увагу на ознаки протікання навколо корпусу клапана, незвичні шуми під час роботи або зміни тиску в системі, які можуть вказувати на проблеми з клапаном.
Внутрішні частини оцинкованого зворотного клапана типу S можуть забруднюватися сміттям із системи трубопроводів. Встановлення сітчастого фільтра або фільтра перед потоком (15-мікронна фільтрація рекомендована для гідравлічних застосувань) запобігає заклинюванню плунжера або збиранню твердих частинок під сідлом клапана. Це просте доповнення може значно подовжити термін служби клапана та зменшити потреби в обслуговуванні.
Якщо ви помітили гідроудар або гучні звуки закриття, можливо, клапан завеликий для вашої швидкості потоку або тиск тріскання може бути встановлено занизьким. Регулювання попереднього натягу пружини (якщо це дозволяє конструкція вашого клапана) або заміна клапана на інший розмір може вирішити ці проблеми. Постійний витік повз сідло клапана зазвичай означає, що сміття застрягло на поверхні ущільнювача або сідло зношене та потребує заміни.
Зовнішнє оцинковане покриття потребує мінімального обслуговування, але якщо ви бачите білу іржу (плями під час вологого зберігання), які утворюються на поверхні, витріть її та дайте клапану добре висохнути. Цей білий продукт корозії є оксидом цинку, і хоча він виглядає погано, він насправді захищає сталь під ним. Справжня корозія до основного металу виглядає як червона або коричнева іржа, що вказує на те, що цинкове покриття в цьому місці вийшло з ладу.
Порівняння варіантів матеріалів
Коли ви обираєте між оцинкованим зворотним клапаном типу S та іншими матеріалами, головними факторами є вартість і стійкість до корозії. Оцинкована сталь знаходиться посередині: вона коштує приблизно на 40% дешевше, ніж нержавіюча сталь, але забезпечує набагато кращий захист від корозії, ніж чиста вуглецева сталь або чавун.
Зворотні клапани з нержавіючої сталі (зазвичай марки 316 або 304) пропонують найкращу стійкість до корозії, особливо в солоній воді або хімічному середовищі. Вони витримують високі температури без пошкодження покриття та довше служать у суворих умовах. Однак нержавіюча сталь коштує в 2,5-5 разів дорожче, ніж оцинкований зворотний клапан типу S. Для бюджетних проектів у прісноводних або помірних промислових умовах варіант з оцинкованим покриттям є більш доцільним у фінансовому плані.
Бронзові зворотні клапани добре працюють у житлових водопроводах і там, де потрібні вищі температури, але вони обмежені нижчим тиском, ніж оцинкований зворотний клапан типу S. Здатність гідравлічної конструкції типу S у 450 бар значно перевищує те, що може витримати бронза. Бронза також коштує дорожче за клапан, хоча й не так дорого, як нержавіюча сталь.
Сталеві або чавунні зворотні клапани коштують дешевше, але вимагають фарбування або іншого захисту в корозійних середовищах. Витрати на технічне обслуговування та менший термін служби зазвичай компенсують початкову економію. Оцинкований зворотний клапан типу S забезпечує кращу довгострокову цінність у більшості ситуацій, коли не потрібна надзвичайна стійкість до корозії.
Поширені проблеми та рішення
Шуміння або тремтіння відбувається, коли клапан швидко відкривається та закривається через коливання тиску поблизу порогового значення тиску розтріскування. Ця проблема часто виникає, коли оцинкований зворотний клапан типу S завищений для фактичної витрати. Рішення полягає в установці меншого клапана або збільшенні налаштування тиску розтріскування, якщо конструкція клапана дозволяє коригування. У деяких випадках додавання невеликого отвору або обмеження потоку нижче за течією може стабілізувати схему потоку.
Гідроудар проявляється у вигляді гучного стуку, коли клапан раптово закривається. Конструкція плунжера типу S загалом справляється з цим краще, ніж поворотні чеки, оскільки пружинне закриття відбувається швидко та плавно. Якщо гідроудар все одно виникає, можливо, вам знадобиться інший клапан із більш повільними характеристиками закриття або додавання в систему розрядника гідроудару. Правильна підтримка труб також допомагає мінімізувати шум і навантаження від стрибків тиску.
Витік повз сідло клапана забезпечує зворотний потік, що руйнує всю мету наявності зворотного клапана. Невеликі витоки (менше 0,25 см³/хв або приблизно 5 крапель на хвилину) підпадають у допустимі технічні характеристики для більшості конструкцій оцинкованих зворотних клапанів типу S. Надмірний витік зазвичай означає, що сміття застрягло в сідлі, ущільнювальні поверхні зносилися або пружина ослабла. Очищення або заміна внутрішніх компонентів усуває більшість проблем із витоком.
Зовнішній витік навколо корпусу або з’єднань свідчить про несправність прокладки або тріщину корпусу. Затягування болтів може зупинити незначне плач, але якщо витік не зникне, вам потрібно буде розібрати клапан, оглянути ущільнювальні поверхні та замінити прокладки. Тріщини в корпусі клапана вимагають повної заміни клапана, оскільки структурна цілісність порушується.
Варіанти ринку та постачальники
Кілька великих виробників виробляють оцинковані зворотні клапани типу S для різних ринків. Bosch Rexroth, Parker Hannifin і PONAR Wadowice пропонують прецизійні гідравлічні версії з можливостями високого тиску та компактними розмірами, необхідними для мобільного обладнання та промислового обладнання. Ці компанії надають детальні технічні дані та можуть допомогти з вибором правильного клапана для вимогливих гідравлічних систем.
Для систем водопостачання та водопостачання такі компанії, як Watts (включно з їхнім брендом Ames), Mueller та різноманітні китайські виробники (FCV, Dervos, Neway) виробляють оцинковані зворотні клапани, які можуть позначатися як Type S або аналогічні коди серії. Ці клапани зазвичай відповідають стандартам ANSI/AWWA для водопостачання та мають відповідні сертифікати для протипожежного захисту або використання питної води, якщо це необхідно.
Ціни значно відрізняються залежно від розміру, номінального тиску та сертифікатів. Невеликі блоки гідравлічного оцинкованого зворотного клапана типу S (від 6 до 15 мм портів) можуть коштувати менше 100 доларів, тоді як сертифіковані моделі пожежної служби розміром 4 дюйми коштують від 800 до 900 доларів. Великі 12-дюймові фланцеві блоки можуть перевищувати 5000 доларів США, особливо в списках UL або FM. Витрати на сертифікацію та вимоги до тестування значно збільшують ціну порівняно з несертифікованою промисловою арматурою.
Купуючи оцинкований зворотний клапан типу S, подумайте, чи потрібен вам дистриб’ютор із місцевим асортиментом для швидкої доставки, чи ви можете замовити безпосередньо у виробників для кращої ціни на більшу кількість. Якість технічної підтримки також має значення, особливо для гідравлічних застосувань, де правильний вибір впливає на продуктивність системи та захист обладнання.
Робимо правильний вибір
Вибір оцинкованого зворотного клапана типу S має сенс, коли вам потрібен хороший захист від корозії за розумною ціною в системах, що працюють при температурі нижче 200°C із помірним хімічним впливом. Здатність високого тиску гідравлічної конструкції типу S підходить для мобільного обладнання та промислового обладнання, де мало місця та стрибки тиску є поширеними. Для систем водопостачання оцинковане покриття забезпечує десятиліття служби в застосуванні від зрошення до протипожежного захисту.
Однак оцинкований зворотний клапан типу S не завжди є найкращим варіантом. Високотемпературні системи безперервної роботи понад 180°F мають використовувати нержавіючу сталь. Застосування в солоній воді або висококорозійних хімікатах також виграють від оновлення до нержавіючої сталі, незважаючи на вищу вартість. Труби дуже великих розмірів (понад 12 дюймів) краще працюватимуть із поворотними чеками з епоксидним покриттям або з нержавіючої сталі, а не з оцинкованими конструкціями типу S.
Ключовими факторами у вашому рішенні повинні бути робочий тиск, діапазон температур, сумісність рідини та вплив навколишнього середовища. Зіставте технічні характеристики клапана з вашими фактичними системними вимогами, а не перебільшуйте умови, які не виникнуть. Правильно підібраний оцинкований зворотний клапан типу S забезпечить роки надійної служби з мінімальним обслуговуванням, захищаючи ваші насоси та обладнання, зберігаючи ваш проект у межах бюджету.
Розуміння того, що означає тип S у вашому конкретному контексті (гідравлічний плунжер проти перевірки повороту трубопроводу), допоможе гарантувати, що ви отримаєте правильний клапан для свого застосування. У разі сумнівів проконсультуйтеся з виробником або кваліфікованим дистриб’ютором, який може переглянути параметри вашої системи та порекомендувати відповідну конфігурацію клапана. Витративши час, щоб зробити правильний вибір зараз, можна уникнути дорогих помилок і простоїв у майбутньому.
