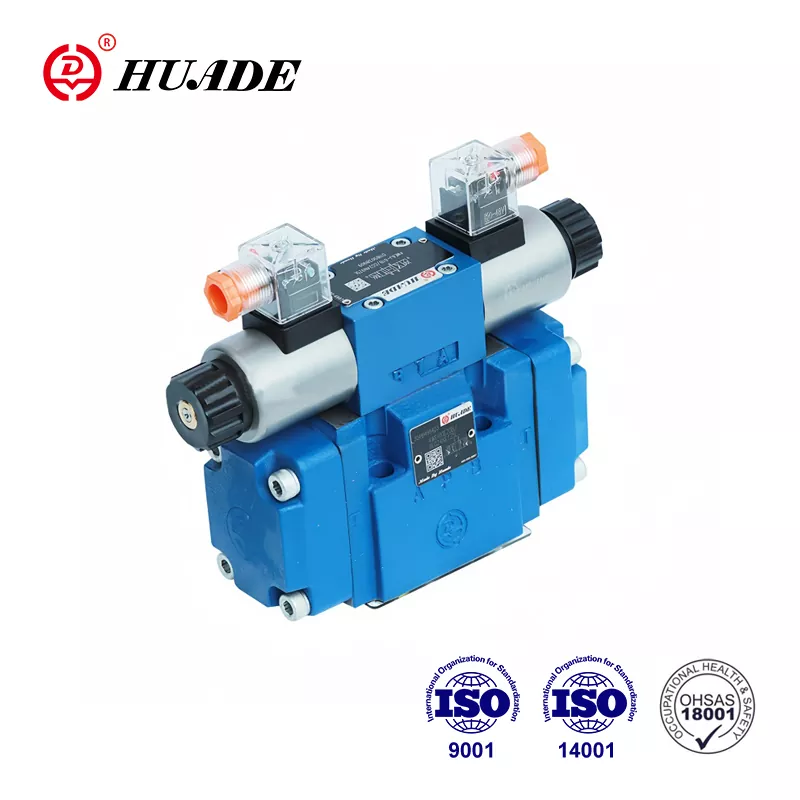

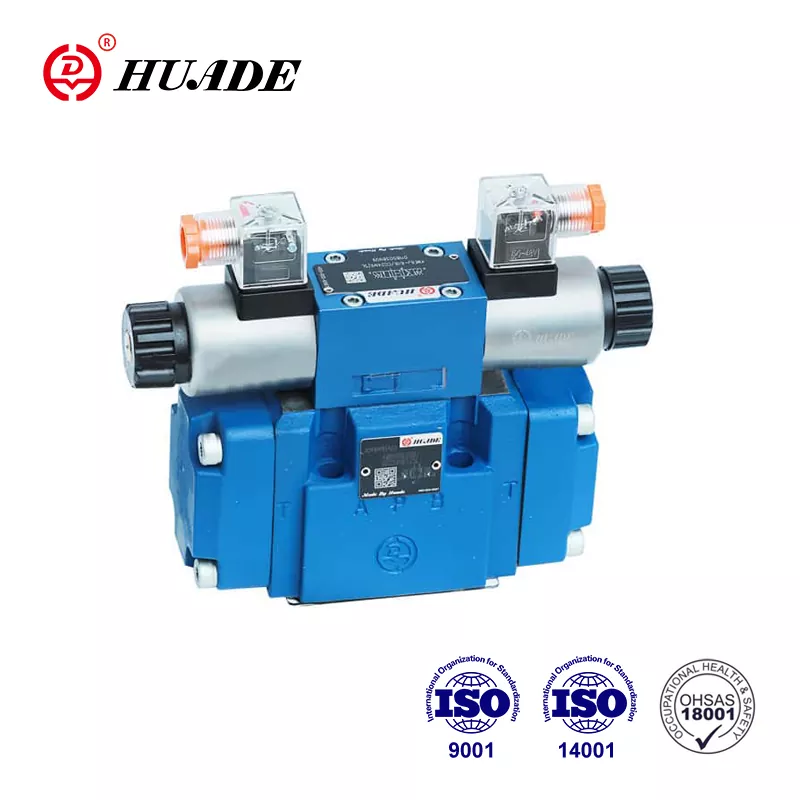

Коли ви працюєте з важкими гідравлічними системами, вибір правильного регулюючого клапана може покращити або зламати вашу роботу. Bosch Rexroth 4WEH 16 J є одним із тих компонентів, яким досвідчені інженери довіряють вимогливе промислове застосування. Цей клапан заслужив свою репутацію завдяки надійній роботі в машинах для лиття під тиском, пресах для формування металу та будівельному обладнанні, де поломка просто неможлива.
4WEH 16 J представляє особливу конфігурацію в серії WEH електрогідравлічних розподільних клапанів з пілотним управлінням Bosch Rexroth. Позначення говорить вам досить багато, якщо ви вмієте його читати. «16» вказує на номінальний розмір (NG16), який відповідає стандартам монтажу CETOP 7. Буква «J» описує функцію золотника, зокрема 4-сторонню, 3-позиційну закриту центральну конструкцію. Розуміння практичного значення цих характеристик допоможе вам визначити, чи підходить цей клапан для вашого застосування.
Чим відрізняється 4WEH 16 J
Розподільник 4WEH 16 J працює за допомогою двоступеневої пілотної системи. Замість того, щоб безпосередньо переміщувати основний золотник за допомогою електромагнітів, цей клапан використовує маленькі пілотні клапани для керування гідравлічним тиском, який зміщує більший основний золотник. Цей підхід потребує менше електроенергії, одночасно контролюючи значні гідравлічні потоки. Стандартна версія працює від джерела живлення 24 В постійного струму, що робить її сумісною з більшістю промислових систем керування, не вимагаючи спеціальної електричної інфраструктури.
Клапан може витримувати тиск до 350 бар у своїй конфігурації H-версії, що означає приблизно 5076 psi. Для пропускної здатності номінальний максимум становить 300 літрів на хвилину, хоча фактична продуктивність залежить від перепаду тиску на клапані. Ці специфікації відносять 4WEH 16 J до категорії важкої промислової арматури, а не до мобільного обладнання чи застосувань для легких навантажень.
Вага має значення, коли ви плануєте встановлення та процедури технічного обслуговування. При вазі 9,84 кілограма (приблизно 21,7 фунта) ви не будете випадково переміщати клапан, але ним можна керувати за умови належного поводження. Міцна конструкція сприяє довговічності в суворих промислових умовах, де вібрація, коливання температури та забруднення є щоденними проблемами.
Дизайн закритого центру та сумісність системи
Конфігурація золотника «J» визначає, як поводиться розподільний клапан 4WEH 16 J у нейтральному положенні. Коли клапан знаходиться в центральному положенні без електричного сигналу, усі чотири порти — P (тиск), A і B (робочі порти) і T (бак) — блокуються. Це закрите центральне розташування служить певній меті в сучасних гідравлічних системах.
Клапани із закритим центром надзвичайно добре працюють із насосами змінного об’єму з компенсацією тиску. Коли клапан блокує всі порти в нейтральному положенні, тиск у системі зростає, доки він не подасть сигнал насосу зменшити потік майже до нуля. Це запобігає постійному збиванню рідини насосом через запобіжний клапан, що призведе до марної витрати енергії та виділення надмірного тепла. В епоху, коли вартість енергії має значення, а екологічні норми посилюються, ця перевага ефективності стає значною.
Компроміс передбачає складність конструкції системи. Системи із закритим центром вимагають особливої уваги до стрибків тиску під час перемикання клапанів. Коли регулюючий клапан 4WEH 16 J переходить із заблокованого центру в робоче положення, раптове відкриття може створити перехідні процеси тиску. Інженери зазвичай вирішують це за допомогою дроселюючих вставок (позначених кодами «B» у системі замовлення) або додавання зовнішніх запобіжних клапанів, які реагують швидше, ніж основний запобіжний клапан системи.
Як насправді працює двоетапна операція
Пілотна конструкція 4WEH 16 J включає два різних етапи керування. Перший ступінь складається з невеликого пілотного клапана типу WE6, керованого соленоїдами з мокрим штифтом. Коли ви подаєте електромагніт, він зміщує пілотний клапан, спрямовуючи керуючий тиск із порту X у контрольні камери на кінцях основного золотника. Цей керуючий тиск долає центруючі пружини та переміщує головний золотник, щоб з’єднати відповідні шляхи потоку.
Другий етап - сам основний рух золотника. У міру збільшення тиску в камері керування він штовхає зону золотника, створюючи достатню силу, щоб зрушити золотник проти центруючих пружин і будь-яких сил тиску, що діють на золотник. Потім основна золотниця відкриває з’єднання між портами — або P до A з B до T, або P до B з A до T, залежно від того, який соленоїд ви включили.
Для належної роботи цієї двоступеневої конструкції потрібен тиск керуючого пристрою від 5 до 12 бар. Подача пілота зазвичай надходить від основного тиску в системі через внутрішні канали, хоча ви можете вказати зовнішню подачу пілота для певних застосувань. Час перемикання становить приблизно 100 мілісекунд, що повільніше, ніж у клапанів прямої дії, але прийнятно для більшості промислових машин, де час циклу вимірюється в секундах, а не в мілісекундах.
Електричні вимоги та параметри керування
У стандартних конфігураціях регулюючого клапана 4WEH 16 J використовуються електромагніти 24 В постійного струму, позначені як G24 у коді замовлення. Конструкція соленоїда з мокрим штифтом означає, що котушка знаходиться в прямому контакті з гідравлічною рідиною, що сприяє охолодженню, але вимагає, щоб котушка була герметично закрита від рідини. Ці соленоїди зазвичай споживають приблизно від 1,5 до 2 ампер під напругою, що представляє помірне електричне навантаження, яке більшість ПЛК і систем керування легко справляються.
Клапан пропонує додаткову можливість ручного керування, закодовану як N9 у позиції 11 системи замовлення. Цей ручний привід прихованого типу дозволяє технікам переміщати клапан вручну під час введення в експлуатацію, усунення несправностей або аварійних ситуацій. Ви не випадково зіткнетеся з ним під час нормальної роботи, але він доступний, коли вам це потрібно. Ця функція є корисною, коли ви налаштовуєте нові системи або діагностуєте проблеми без запуску електричних елементів керування.
Електричні підключення відповідають стандартам DIN EN 175301-803 у конфігурації K4, використовуючи окремі роз’єми для кожного соленоїда. Таке розташування забезпечує гнучкість проводки та спрощує пошук несправностей, оскільки ви можете від’єднати окремі соленоїди, не впливаючи на інші. Деякі програми можуть вказувати альтернативні стилі роз’ємів залежно від налаштування шафи керування та вимог захисту навколишнього середовища.
Номінальний тиск і межі продуктивності
Максимальний робочий тиск для портів P, A і B досягає 350 бар, коли ви замовляєте H-версію. Стандартні версії розраховані на тиск 280 бар, що все ще охоплює більшість промислових застосувань. Порт резервуара (T) зазвичай працює при нижчому тиску, часто лише на кілька барів вище атмосферного, якщо ви не маєте справу з протитиском через довгі зворотні лінії або резервуари, розташовані на підйомах.
Ці показники тиску представляють безперервні робочі межі, а не миттєві стрибки. Коли регулюючий клапан 4WEH 16 J перемикає положення, перехідні процеси тиску можуть перевищувати стабільні значення на 50% або більше протягом коротких періодів часу. Правильна конструкція системи включає запобіжні клапани, встановлені на 10-15% вище максимального робочого тиску, щоб уловлювати ці перехідні процеси до того, як вони пошкодять компоненти. Сам клапан може витримувати випадкові стрибки тиску, які перевищують номінальні значення, але тривала робота вище номіналів скорочує термін служби.
Потужність потоку взаємодіє з тиском у спосіб, який має значення для реальних застосувань. Номінальний показник 300 л/хв передбачає конкретні значення падіння тиску на клапані. Якщо ви працюєте з меншою швидкістю потоку, падіння тиску зменшується. Натискайте до максимального потоку, і падіння тиску збільшується, а це означає, що ваш насос повинен створювати більш високий тиск, щоб подолати як опір клапана, так і навантаження. Криві потоку виробника показують ці співвідношення, і ви повинні враховувати їх під час визначення розмірів насосів і оцінки ефективності системи.
Рекомендації щодо встановлення та встановлення
Напрямний регулюючий клапан 4WEH 16 J відповідає стандартам ISO 4401-07-07-0-05, що забезпечує сумісність з монтажними поверхнями CETOP 7. Ця стандартизація означає, що ви потенційно можете замінити клапани від різних виробників без зміни конструкції монтажного колектора, хоча вам слід перевірити, що всі специфікації збігаються, перш ніж намагатися замінити. Схема кріпильних болтів, розташування портів і загальні розміри корпусу відповідають галузевим стандартам, які існують десятиліттями.
Встановлення вимагає уваги до кількох факторів, окрім простого кріплення клапана до колектора. Конфігурація пілотної подачі, позначена позицією 12 у коді замовлення, визначає, як керуюча та дренажна оливи протікають через систему. У конфігурації за замовчуванням використовується зовнішня пілотна подача та зовнішній дренаж, що ізолює внутрішні проходи клапана від протитиску в лінії бака. Це налаштування найкраще працює для застосувань, де в резервуарі може спостерігатися підвищений тиск від інших компонентів.
Альтернативні конфігурації включають внутрішнє джерело живлення керуючого елемента із зовнішнім дренажем (код E) або повністю внутрішнє живлення та дренаж (код ET). Повністю внутрішній варіант спрощує водопровідне підключення, але робить клапан чутливим до зворотного тиску в лінії бака. Якщо тиск у магістралі резервуара перевищує кілька барів, це може заважати роботі пілота та викликати повільне або неповне перемикання передач. Більшість інженерів віддають перевагу конфігураціям зовнішнього дренажу (Y-порту) для критичних застосувань, де надійність важливіша за спрощену сантехніку.
Сумісність температури та рідини
Діапазон робочих температур становить від -20°C до +80°C для стандартних ущільнювальних матеріалів. Цей діапазон охоплює більшість промислових середовищ, хоча для надзвичайно холодних установок можуть знадобитися системи опалення або альтернативні ущільнювальні суміші. Верхня межа 80°C означає температуру безперервної роботи. Короткі перепади температури до 90 °C або трохи вище не призведуть до негайного пошкодження клапана, але стійкі високі температури прискорюють деградацію ущільнення та збільшують внутрішній витік.
Напрямний регулюючий клапан 4WEH 16 J стандартно постачається з ущільненнями з нітрилового каучуку (NBR), які підходять для гідравлічних масел на основі нафти, таких як марки HL і HLP. Якщо ваше застосування включає вогнестійкі рідини, синтетичні ефіри або роботу при вищих температурах, ви повинні вказати FKM (фторэластомерні) ущільнювачі, використовуючи код V у позиції 14. FKM витримує температури до 120 °C і стійкий до більш широкого спектру хімічних речовин, хоча він коштує дорожче та може мати інші характеристики стиску.
Чистота рідини безпосередньо впливає на термін служби клапана. Невеликі зазори між котушкою та отвором (зазвичай 5-15 мікрометрів) означають, що частинки забруднення можуть спричинити прилипання, надмірний знос або нестабільну роботу. Цільові рівні чистоти ISO 4406 16/13 або вище, що вимагає фільтрації в діапазоні 10 мікрометрів із бета-коефіцієнтом 75 або вище. Регулярний аналіз масла допомагає виявити проблеми забруднення до того, як вони спричинять поломку.
Розуміння методів центрування котушки
У стандартних конфігураціях регулюючого клапана 4WEH 16 J використовується центрування пружини, що означає, що механічні пружини штовхають золотник назад у нейтральне положення, коли ви вимикаєте обидва соленоїди. Цей підхід забезпечує надійне центрування та позитивне позиціонування без потреби в постійному електроживленні. Пружини створюють достатню силу для подолання тертя та будь-якого дисбалансу залишкового тиску, забезпечуючи досягнення золотника центрального положення, навіть якщо система не ідеально симетрична.
Гідравлічне центрування, позначене кодом H у позиції 05, використовує тиск керування замість пружин, щоб утримувати золотник у центрі. Ця опція підходить для застосувань із високим інерційним навантаженням, де центрування пружини може дозволити котушці злегка дрейфувати під дією перехідних сил. Гідравлічне центрування забезпечує жорсткіше позиціонування та кращу стійкість до ударних навантажень, хоча для роботи центрування потрібен тиск керуючого механізму. Якщо ви втратите керуючий тиск за допомогою гідравлічного центрування, золотник може не повернутися до центру надійно.
Вибір між пружинним і гідравлічним центруванням передбачає компроміси. Пружинне центрування забезпечує простоту та працює навіть під час послідовності вимкнення системи. Гідравлічне центрування забезпечує кращу стабільність положення за динамічних навантажень, але додає залежність від наявності тиску пілота. У більшості промислових застосувань використовується пружинне центрування, якщо особливі характеристики навантаження не вимагають підвищеної стабільності гідравлічного центрування.
Робота з динамікою перемикань і стрибками тиску
100-мілісекундний час перемикання регулюючого клапана 4WEH 16 J відображає двоступеневу пілотну роботу. Ця затримка включає час для перемикання пілотного клапана, створення керуючого тиску в камері керування та переміщення основного золотника в нове положення. Хоча 100 мілісекунд звучать швидко з точки зору людини, це означає кілька сотень обертів для двигуна, що працює зі швидкістю 1800 об/хв, або значний рух для циліндра, що працює на високій швидкості.
Під час цього інтервалу перемикання тиск може підскочити, оскільки шляхи потоку закриваються перед тим, як нові шляхи повністю відкриваються. Важкість залежить від динаміки системи, включаючи швидкість потоку насоса, ємність акумулятора та інерцію навантаження. Інженери використовують кілька методів для керування цими перехідними процесами. Дросельні вставки з такими кодами, як B12 (отвір 1,2 мм), обмежують потік під час перемикання, уповільнюючи перехід і зменшуючи стрибки тиску. Зовнішні ударні клапани, встановлені трохи вище нормального робочого тиску, можуть ненадовго відкритися, щоб поглинути перехідні процеси.
Інший підхід передбачає налаштування характеристик пілотного клапана за допомогою кодів S або S2 у позиції 13 системи замовлення. Ці модифікації змінюють геометрію керуючого клапана, щоб змінити швидкість наростання керуючого тиску, що впливає на швидкість перемикання основного золотника. Повільніше перемикання зменшує стрибки тиску, але збільшує час циклу. Пошук правильного балансу вимагає тестування з вашим конкретним додатком, і багато інженерів починають зі стандартних конфігурацій, перш ніж додавати зміни, якщо перехідні процеси виявляються проблематичними.
Порівняння з альтернативними типами клапанів
Напрямний регулюючий клапан 4WEH 16 J конкурує з різними альтернативами на ринку промислової арматури. Eaton Vickers пропонує серію DG5V-8-H, яка використовує кріплення CETOP 7 (називається розміром 8 у номенклатурі Vickers) і працює з подібними показниками тиску. Серія D41VW від Parker і клапани D66x від Moog також орієнтовані на однакову область застосування. Кожен виробник пропонує дещо різні функції та характеристики продуктивності.
Показники витрати відрізняються залежно від виробника, частково через різні стандарти оцінки. Деякі виробники вказують максимальний потік при меншому перепаді тиску, що робить їхні технічні характеристики більш вражаючими, але не відображає реальних показників. Порівнюючи клапани, вам потрібно перевірити фактичні криві потоку за вашого робочого тиску, а не покладатися виключно на максимальні значення потоку. Показник 300 л/хв 4WEH 16 J є консервативним і досяжним у типових застосуваннях.
Час доставки є практичним міркуванням. Для деяких конфігурацій 4WEH 16 J може тривати до 21 тижня, що вимагає попереднього планування та потенційного зберігання критичних запчастин на складі. Альтернативні постачальники можуть запропонувати коротші терміни виконання, а відповідні джерела резервного копіювання є доцільним для критично важливих для виробництва програм. Просто переконайтеся, що замінні клапани відповідають усім специфікаціям, включаючи монтажні розміри, пропускну здатність, номінальний тиск і характеристики відгуку.
Вимоги до технічного обслуговування та термін служби
Правильне технічне обслуговування значно подовжує термін служби гідророзподільника 4WEH 16 J. Регулярна заміна масла та фільтрів запобігає накопиченню забруднень у вузьких зазорах між золотником і отвором. Більшість гідравлічних систем отримує користь від заміни масла кожні 2000-4000 годин роботи, хоча фактичний графік повинен керуватися умовами експлуатації та результатами аналізу масла.
Знос ущільнення є основним фактором, що обмежує термін служби гідравлічних клапанів. У міру погіршення ущільнень збільшується внутрішній витік, що призводить до повільної роботи, зниження ефективності та, зрештою, повної відмови перемикання. Ущільнення NBR зазвичай служать від 10 000 до 20 000 годин у чистій олії при помірних температурах. Ущільнювачі FKM можуть служити довше, особливо при підвищених температурах, коли NBR швидко руйнується. Спостереження за збільшенням часу перемикання передач або дрейфом циліндра вказує на знос ущільнень і передбачає майбутні потреби в технічному обслуговуванні.
Доступні комплекти ущільнень (номер деталі R900306345 для деяких конфігурацій), які включають усі зношувані компоненти. Відновлення клапана вимагає чистих робочих умов, відповідних інструментів і уваги до чистоти. Багато підприємств віддають перевагу заміні відновлених запасних клапанів протягом робочих годин і відновлення несправних клапанів під час запланованих періодів технічного обслуговування. Такий підхід мінімізує час простою та гарантує, що технічні працівники зможуть витратити час, необхідний для належного очищення та перевірки.
Усунення поширених проблем
Коли напрямний регулюючий клапан 4WEH 16 J не перемикається або перемикається не повністю, існує кілька потенційних причин. Почніть з електричної сторони, переконавшись, що соленоїди отримують належну напругу та струм. Мультиметр може підтвердити напругу на роз’ємі, а вимірювання струму підтвердить, що котушка не розімкнута та не замкнута. Ручне керування (N9) дозволяє перевірити, чи може клапан перемикатися механічно, навіть якщо електричне керування не працює.
Недостатній тиск пілота спричиняє повільне або неповне перемикання передач. Виміряйте тиск у порту X, щоб переконатися, що він знаходиться в діапазоні 5-12 бар. Низький пілотний тиск може бути наслідком засміченого пілотного фільтра, обмежень у лініях подачі пілота або проблем із самим пілотним клапаном. Високий протитиск у лінії резервуару (з конфігураціями внутрішнього дренажу) також може зменшити ефективний керуючий тиск, протидіючи пілотному сигналу.
Залипання, пов’язане з забрудненням, зазвичай проявляється як періодичні проблеми або клапани, які зміщуються в одному напрямку, але не в іншому. Якщо ви підозрюєте забруднення, перевірте чистоту масла та перевірте фільтри на предмет незвичайного сміття. Іноді ви можете звільнити застряглий клапан, кілька разів подаючи енергію на соленоїди, обережно постукуючи по корпусу клапана м’яким молотком, хоча це дає лише тимчасове полегшення. Для остаточного виправлення необхідна належна чистка або заміна.
Розгляд витрат і стратегія закупівель
Ринкова ціна на розподільний клапан 4WEH 16 J зазвичай коливається від 1300 до 2000 доларів США залежно від конфігурації, кількості та постачальника. Спеціальні опції, як-от спеціальні ущільнювачі, гідравлічне центрування або змінені характеристики відгуку, підштовхують ціни до вищого рівня. Великі закупівлі часто забезпечують знижки, а встановлення відносин із дистриб’ютором може покращити ціни та терміни доставки.
Подовжені терміни виконання деяких конфігурацій означають, що вам потрібно ретельно планувати закупівлю. Для критично важливих для виробництва програм зберігання запасного клапана має сенс, незважаючи на капітальні витрати. Обчисліть вартість простою для вашої операції — якщо одна година втрати виробництва перевищує вартість запасного клапана, комерційне обґрунтування запасів стає простим. Деякі підприємства зберігають пул відновлених клапанів, які вони обертають під час обслуговування в якості профілактичної заміни.
Варіанти оплати залежать від постачальника та регіону. Деякі дистриб’ютори на таких ринках, як Індія, пропонують плани EMI (щомісячні внески), які розподіляють вартість у часі, що може допомогти в управлінні грошовими потоками. Стандартні терміни можуть становити 30 або 60 днів. Для великих замовлень або постійних відносин обговорення вигідних умов оплати є доцільним як частина загального пакету вартості.
Рекомендації системної інтеграції
Інтеграція регулюючого клапана 4WEH 16 J в гідравлічну систему вимагає уваги до кількох факторів, крім самого клапана. Конструкція із закритим центром найкраще працює з насосами змінного об’єму, які можуть зменшувати потік у відповідь на тиск у системі. Насоси з фіксованим об’ємом вимагають безперервного потоку через запобіжний клапан у нейтральному положенні, що витрачає енергію та виділяє тепло. Якщо ви застрягли на стаціонарному насосі, подумайте, чи може бути кращим дизайн клапана з відкритим центром.
Конструкція колектора впливає на продуктивність і зручність обслуговування. Під’єднання клапана безпосередньо до колектора спрощує водопровідні роботи, але робить заміну клапана складнішою, оскільки вам потрібно злити колектор і розірвати кілька з’єднань. У деяких конструкціях використовуються багатошарові пластини або підкладки, які дозволяють зняти клапан, зберігаючи інші гідравлічні з’єднання. Компроміс передбачає додаткові витрати та дещо більший обсяг установки.
Захист ланцюга заслуговує ретельного розгляду. Запобіжний клапан прямої дії, який працює паралельно з напрямним регулюючим клапаном 4WEH 16 J, може вловлювати перехідні процеси тиску швидше, ніж основний запобіжний клапан системи. Встановіть цей ударний клапан приблизно на 30-50 бар вище нормального робочого тиску, щоб він не заважав нормальній роботі, але швидко відкривався під час перехідних процесів. Потужність потоку потребує лише короткочасних стрибків, тому відносно невеликий клапан працює добре.
Приклади застосування та випадки використання
Машини для лиття під тиском являють собою загальне застосування для 4WEH 16 J. Ці машини вимагають надійного керування великими гідравлічними циліндрами, які забезпечують силу затиску та тиск уприскування. Конструкція закритого центру добре поєднується з системами змінного насоса, які зазвичай використовуються в сучасних формувальних машинах. Час циклу, виміряний у секундах, відповідає 100-мілісекундній швидкості перемикання клапана без штрафу.
У пресах для формування металу використовуються напрямні регулюючі клапани для позиціонування циліндрів і керування операціями формування. Застосування преса часто передбачає високі зусилля при відносно низьких швидкостях, що означає високий тиск, але помірну швидкість потоку. Номінальний тиск 350 бар H-версії 4WEH 16 J комфортно справляється з цими навантаженнями. Міцна конструкція витримує ударні навантаження та вібрацію, звичайні для пресів.
Будівельне обладнання, таке як екскаватори та навантажувачі, може використовувати ці клапани в певних випадках, хоча мобільне обладнання частіше використовує системи вимірювання навантаження з різними конфігураціями клапанів. Стаціонарне будівельне обладнання, таке як бетононасоси або маніпулятори, може скористатися можливостями 4WEH 16 J. Основний аспект передбачає узгодження характеристик клапана з часом циклу застосування, профілем навантаження та умовами навколишнього середовища.
Прийняття остаточного рішення
Вибір регулюючого клапана 4WEH 16 J передбачає оцінку відповідності його характеристик вимогам вашого застосування. Конструкція із закритим центром, пілотна робота та монтаж CETOP 7 роблять його придатним для певних типів систем. Якщо ви працюєте з насосами змінного робочого об’єму, потребуєте високого тиску та можете забезпечити час відгуку, цей клапан заслуговує на серйозну увагу.
Система кодів замовлення вимагає особливої уваги, щоб вибрати правильну конфігурацію. Позиція 01 визначає номінальний тиск (H для 350 бар), позиція 10 встановлює напругу (G24 для 24 В постійного струму), а позиція 12 керує конфігурацією живлення пілотного пристрою. Витративши час на те, щоб зрозуміти ці коди та проконсультуватися з технічною підтримкою, ви запобігаєте помилкам у замовленні, які призводять до затримок і потенційних проблем із сумісністю.
Враховуйте загальну вартість володіння, а не лише початкову ціну покупки. Враховуйте підвищення енергоефективності завдяки конструкції закритого центру, вимогам до обслуговування, очікуваному терміну служби та наявності запасних частин. Клапан, який спочатку коштує дорожче, але забезпечує кращу надійність і менше споживання енергії, часто виявляється дешевшим протягом усього терміну служби. 4WEH 16 J зарекомендував себе в промисловому застосуванні, що знижує ризик несподіваних проблем і забезпечує впевненість у довгостроковій продуктивності.
