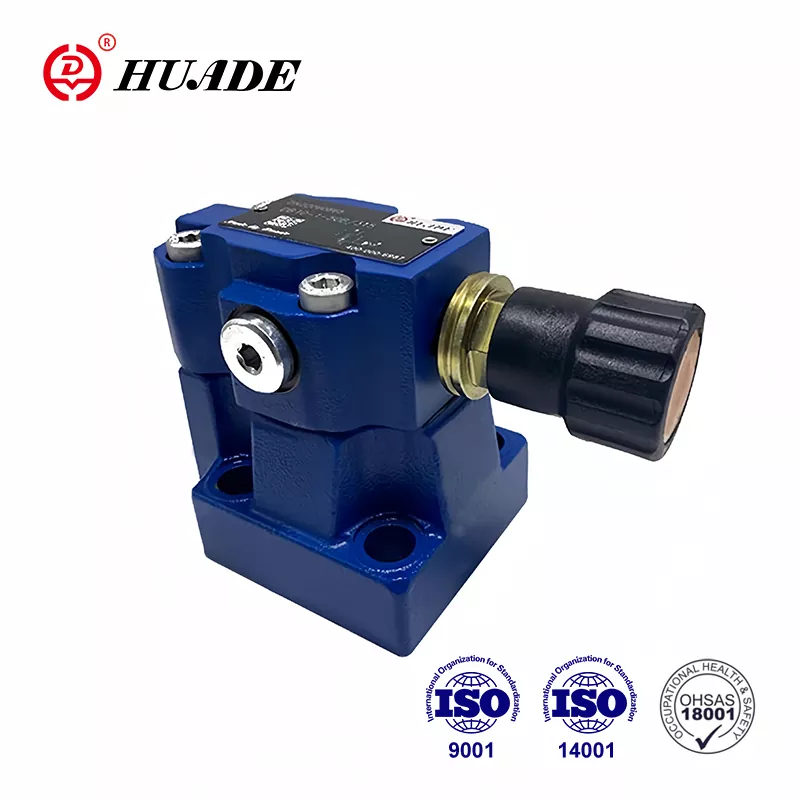

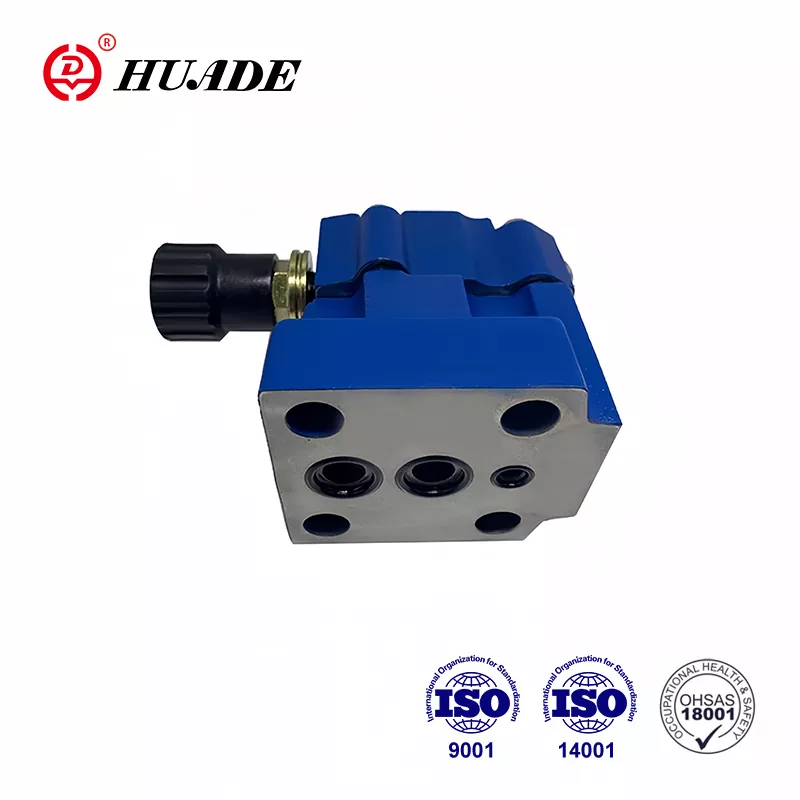

Клапан скидання тиску DB 20

Порівняно з іншими аналогічними продуктами, клапани скидання тиску Huade® є сучаснішими та довговічнішими. Клапани типу DB 20 можуть замінити клапани DB 20, пропоновані Rexroth. Фабрика прагне надавати клієнтам високоякісні та стабільні клапани гідравлічного тиску. Він представив понад 750 передових виробничих обладнання з усього світу. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Гідравлічні клапани Huade® відносно дешеві порівняно з всесвітньо відомими брендами. Завдяки високій якості та низькій ціні Huade Hydraulic залучила багатьох клієнтів у країні та за кордоном і завоювала широке визнання споживачів.

Параметр продукту клапана скидання тиску DB 20

Особливості продукту та застосування клапана скидання тиску DB 20

особливості:

▶ Монтаж підкладки

▶ Схема портів відповідно до DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ З’єднання труб

▶ Вставте з’єднання

▶ Три елементи регулювання:

. Поворотна ручка

. Hex. гвинт із головкою із захисним ковпачком

. Поворотна ручка зі шкалою, що замикається

▶ Розвантаження з електромагнітним керуванням за допомогою вбудованого золотникового клапана

Функція, розділ і символи клапана скидання тиску DB 20

Загальний

Клапани тиску типу DB є запобіжними клапанами з пілотним керуванням.

Використовуються для обмеження керуючого тиску.

Клапани скидання тиску (DB) складаються в основному з головного клапана (1) з основним золотником (3) і керованого клапана (2) з елементом регулювання тиску.

Клапан скидання тиску типу DB

Тиск, наявний у порту A, діє на головний золотник (3). У той же час тиск подається через лінії керування (6) і (7), які оснащені отворами (4) і (5), на підпружиненій стороні головної золотниці (3) і на кульці (8). ) у керуючому пілотному клапані (2). Якщо тиск у порту А перевищує клапан, встановлений на пружині (9), кулька (8) відкривається проти пружини (9).

Сигнал про це надходить всередину через лінії керування (10) і (6) від порту A. Рідина під тиском на стороні пружини основного золотника (3) тепер тече через лінію керування (7), отвір (11) ) і кульку (8) у пружинну камеру (12). У типу DB...50B/...він тече всередину через лінію керування (13) до резервуара, або у моделі DB..50/..Y..зовні через лінію керування (14). Завдяки отворам (4) і (5) на головному золотнику (3) відбувається падіння тиску, з’єднання від порту A до порту B відкрито. Тепер рідина під тиском тече з порту A в порт B, зберігаючи встановлений робочий тиск.

Запобіжний клапан можна розвантажити або переключити на інший тиск (другий ступінь тиску) через порт «X» (15).

структура БД...50Б

Умовне позначення DB...50B

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Шорсткість поверхні, пов'язаної з клапаном, необхідна шорсткість поверхні становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
