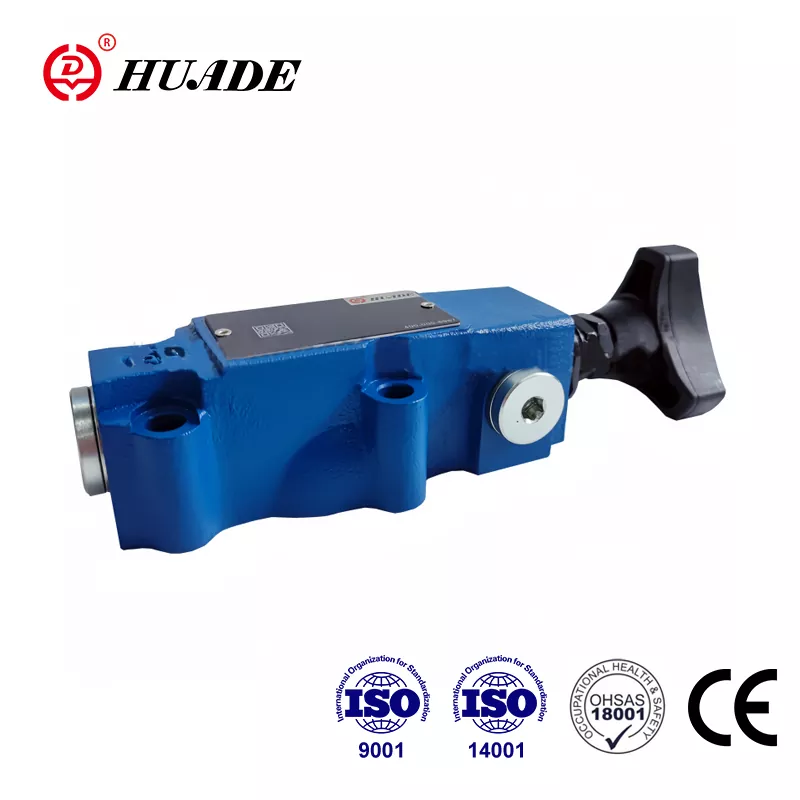

Beijing Huade Hydraulic Industrial Group є відомою державною компанією, що спеціалізується на проектуванні, виробництві та обслуговуванні гідравлічних виробів і обладнання. Запобіжний клапан DBWT може замінити продукцію Rexroth®. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Huade Hydraulic має хорошу систему перевірки для забезпечення високої якості гідравлічних клапанів. На заводі працює понад 750 одиниць передового виробничого обладнання, імпортованого з усього світу. Кожен клапан тиску буде упакований у водонепроникні поліетиленові пакети та стандартні картонні коробки з нанесеними позначками проти підробок. Гідравлічна продукція Huade® широко використовується у військовій промисловості для сприяння модернізації оборонного обладнання.
|
Технічні дані |
||
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
|
Діапазон температур（℃） |
-30～+80 |
|
|
Діапазон в'язкості (мм2/с) |
10~800 |
|
|
макс. потік (л/хв) |
3 |
|
|
макс. робочий тиск (МПа) |
31.5 |
|
|
макс. Тиск налаштування (МПа) |
до 10 або 31,5 |
|
|
Зворотний тиск |
DBT (МПа) |
|
|
DBWT (МПа) |
до 10 (AC); до 16 (DC) |
|
|
Пілотний клапан |
дивіться напрямний клапан WE5 |
|
особливості:
▶ дистанційне керування на відстані
▶ монтаж підкладки
▶ три елементи регулювання:
▶ Поворотна ручка
▶ Hex. гвинт із головкою із захисним ковпачком
▶ Поворотна ручка зі шкалою, що замикається
застосування:
Тип DBWT використовується для дистанційного керування тиском системи та дренажу шляхом приведення в дію електричного клапана.
Клапани тиску дистанційного керування типу DBWT є запобіжними клапанами з пілотним керуванням.
Тип DBWT складається в основному з головного клапана (1), основного золотника (2), сідла клапана (3), електричного клапана (5) і регулювання (6)
Будова та умовні позначення клапана скидання тиску DBWT
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.
5. Необхідна шорсткість поверхні, пов'язаної з клапаном, становить 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
