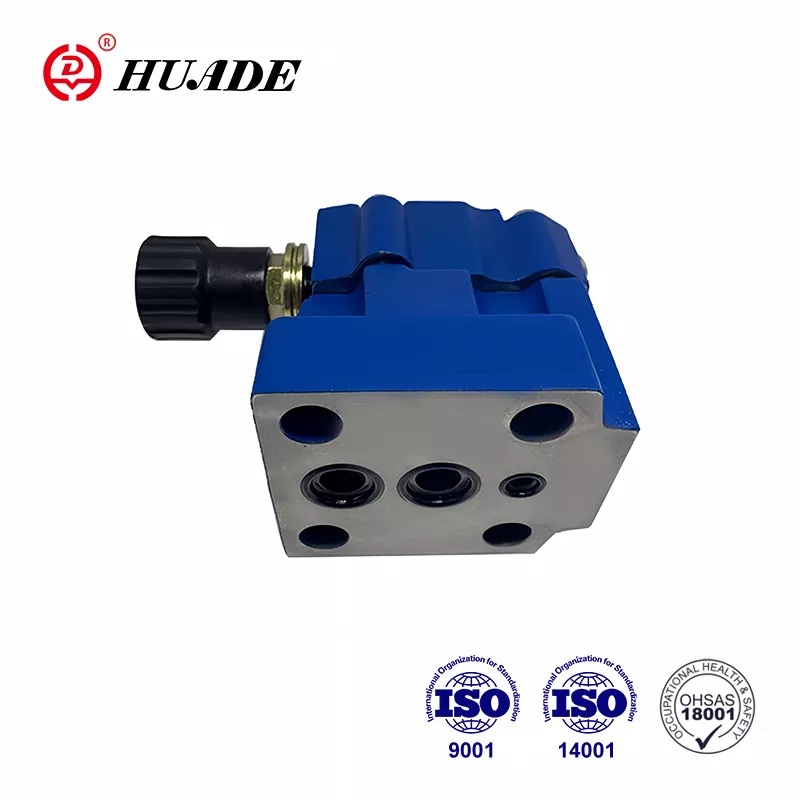

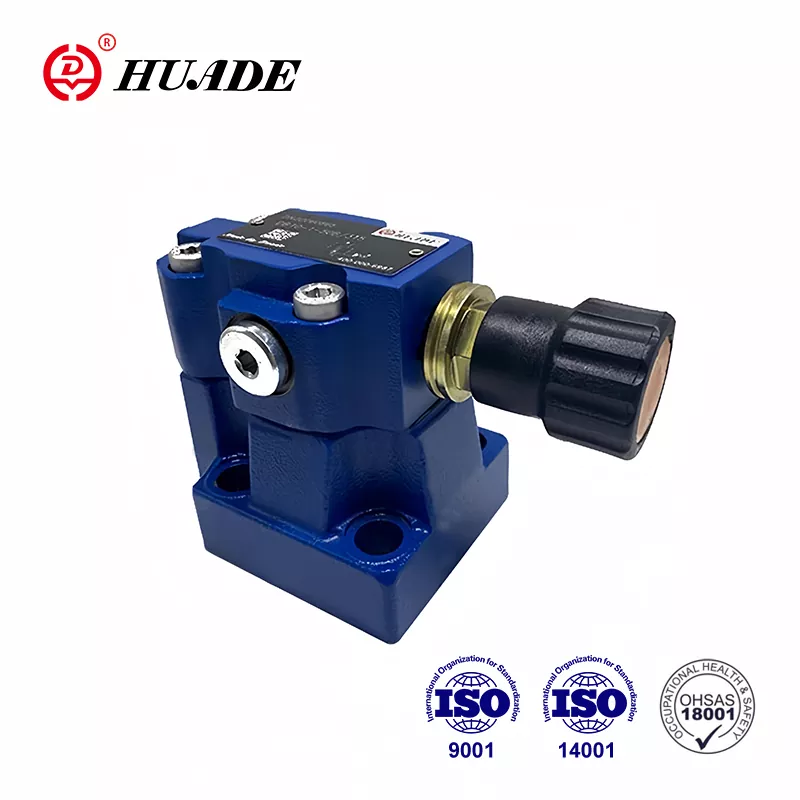

Клапан скидання тиску DB 10

Компанія Huade Hydraulic, заснована в 1979 році, стала лідером гідравлічної промисловості Китаю завдяки впровадженню передової технології Rexroth. Клапани скидання тиску Huade® DB 10 відповідають серії DB10 Rexroth. Завод раціонально використовує вітчизняні ресурси, щоб забезпечити споживачів доступними гідророзподільниками. У той же час він представив понад 750 передових машин з усього світу для забезпечення якості гідравлічних клапанів. Huade Hydraulic та її дочірнє підприємство пройшли ISO9001, ISO14001 та OH SAS18001. Клапани тиску Hude® широко продаються в Китаї та за кордоном завдяки надійній якості та стабільній продуктивності. Huade Hydraulics співпрацює з багатьма відомими вітчизняними компаніями, щоб надати їм гідравлічні рішення.

Параметр продукту клапана скидання тиску DB 10

Особливості продукту та застосування клапана скидання тиску DB 10

особливості:

▶ Монтаж підкладки

▶ Схема портів відповідно до DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ З’єднання труб

▶ Вставте з’єднання

▶ Три елементи регулювання:

. Поворотна ручка

. Hex. гвинт із головкою із захисним ковпачком

. Поворотна ручка зі шкалою, що замикається

▶ Розвантаження з електромагнітним керуванням за допомогою вбудованого золотникового клапана

застосування:

Клапани скидання тиску DB 10 використовуються для обмеження (DB) або обмеження керуючого тиску.

Функція, розділ і символи клапана скидання тиску DB 10

Загальний

Клапани тиску типу DB є запобіжними клапанами з пілотним керуванням.

Клапани скидання тиску (DB) складаються в основному з головного клапана (1) з основним золотником (3) і керованого клапана (2) з елементом регулювання тиску.

Клапан скидання тиску типу DB

Тиск, наявний у порту A, діє на головний золотник (3). У той же час тиск подається через лінії керування (6) і (7), які оснащені отворами (4) і (5), на підпружиненій стороні головної золотниці (3) і на кульці (8). ) у керуючому пілотному клапані (2). Якщо тиск у порту А перевищує клапан, встановлений на пружині (9), кулька (8) відкривається проти пружини (9).

Сигнал про це надходить всередину через лінії керування (10) і (6) від порту A. Рідина під тиском на стороні пружини основного золотника (3) тепер тече через лінію керування (7), отвір (11) ) і кульку (8) у пружинну камеру (12). У типу DB...50B/...він тече всередину через лінію керування (13) до резервуара, або у моделі DB..50/..Y..зовні через лінію керування (14). Завдяки отворам (4) і (5) на головному золотнику (3) відбувається падіння тиску, з’єднання від порту A до порту B відкрито. Тепер рідина під тиском тече з порту A в порт B, зберігаючи встановлений робочий тиск.

Запобіжний клапан можна розвантажити або переключити на інший тиск (другий ступінь тиску) через порт «X» (15).

структура БД...50Б

Умовне позначення DB...50B

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Необхідна шорсткість поверхні, пов'язаної з клапаном, становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
