Гідравлічні системи живлять все, від будівельного обладнання до фабричних машин. Серцем цих систем є клапани регулювання потоку – маленькі, але потужні компоненти, які контролюють швидкість руху гідравлічної рідини в системі. Подумайте про них як про регулювачів дорожнього руху в гідравлічному світі.
Але що саме являють собою ці клапани і чому їх так багато різних типів? Давайте розберемо це простими словами.
Що насправді роблять гідравлічні клапани регулювання потоку?
Уявіть, що ви поливаєте свій сад зі шланга. Коли ви стискаєте сопло, виходить менше води, і спринклер рухається повільніше. Коли ви відкриваєте його, тече більше води, і все рухається швидше. Гідравлічні клапани регулювання потоку працюють так само - вони контролюють, скільки рідини протікає через систему, яка контролює швидкість руху гідравлічних циліндрів і двигунів.
Ці клапани мають вирішальне значення, оскільки вони:
• Контролювати швидкість гідравлічного обладнання
• Уникайте різких різких рухів, які можуть зламати речі
• Економте енергію, вживаючи потрібну кількість рідини
• Забезпечте безпеку операторів, забезпечивши безперебійну роботу
Основні типи гідравлічних клапанів регулювання витрати
1. Некомпенсовані клапани регулювання потоку
Що це таке:Це найпростіший тип - в основному регульовані обмеження в лінії рідини.
Як вони працюють:Вони мають невеликий отвір (так званий отвір), який можна збільшити або зменшити. Більший отвір означає більший потік. Це як регулювати отвір на насадці садового шланга.
Типи включають:
• Голчасті клапани- Використовуйте загострену голку, щоб точно контролювати крихітний отвір
• Дросельні заслінки- Мати різні форми (кульки, рукави) для регулювання потоку
• Внутрішні клапани- Маленькі, компактні клапани, які підходять безпосередньо до лінії рідини
Хороші моменти:
- Просто і дешево
- Легко встановити та закріпити
- Ідеально підходить для основних робіт
Не дуже добре:
- Потік змінюється при зміні тиску
- Не дуже точно
- Не працює добре, коли навантаження постійно змінюються
Найкраще використовувати для:Прості програми, де тиск залишається досить стабільним, як-от системи змащення або основні контури охолодження.
2. Клапани регулювання потоку з компенсацією тиску
Що це таке:Розумні клапани, які автоматично регулюються, щоб підтримувати постійний потік навіть при зміні тиску.
Як вони працюють:Вони мають вбудований «компенсатор», який відчуває зміни тиску та автоматично регулює відкриття. Це як мати автоматичний кран, який завжди забезпечує однаковий потік води, незалежно від того, що відбувається деінде в будівлі.
Два основних типи:
• Обмежувальний (двосторонній)- Контролює весь потік, що йде до обладнання
• Байпас (тристоронній)- Надсилає додатковий потік назад у резервуар, щоб підтримувати потрібну кількість до обладнання
Хороші моменти:
- Потік залишається постійним навіть при зміні навантаження
- Дуже точний (точність в межах 3-5%)
- Чудово підходить для важких робіт
Не дуже добре:
- Більш складний і дорогий
- Більший і потребує більше обслуговування
Найкраще використовувати для:Точна робота, як-от робототехніка, крани та верстати, де потрібен точний контроль швидкості.
3. Напрямні регулюючі клапани
Що це таке:Ці клапани контролюють напрямок руху рідини, а не її кількість.
Як вони працюють:Вони схожі на залізничні стрілки, які спрямовують рідину різними шляхами. Хоча їх основною роботою є не контроль потоку, вони впливають на потік, відкриваючи та закриваючи різні маршрути.
Основні види:
• Золотникові клапани- Використовуйте ковзну частину, щоб направити потік через кілька портів
• Кульові крани- Обертайте кульку з отворами, щоб відкрити або закрити шляхи потоку
• Поворотні клапани- Використовуйте обертовий диск для швидкого керування увімкненням/вимкненням
Хороші моменти:
- Дуже універсальний для складних систем
- Кульові крани надзвичайно добре ущільнюють
- Поворотні затвори працюють швидко і мають невелику вагу
Не дуже добре:
- Не підходить для точного контролю потоку
- Кульові та поворотні клапани не підходять для точного регулювання
Найкраще використовувати для:Системи з декількома циліндрами, запірними системами високого тиску та великими системами трубопроводів.
4. Спеціалізовані клапани регулювання потоку
Що це таке:Клапани, призначені для спеціальних робіт.
Типи включають:
• Зворотні клапани- Нехай рідина тече лише в одну сторону (як односторонні двері)
• Клапани-роздільники потоку- Розділений потік, щоб кілька циліндрів рухалися з однаковою швидкістю
• Пріоритетні клапани- Переконайтеся, що важливі контури спочатку отримають рідину
Як вони працюють:Кожен тип має свій особливий дизайн. Зворотні клапани використовують пружини та кульки для блокування зворотного потоку. Роздільники потоку використовують шестерні або спеціальні котушки для рівномірного розподілу потоку.
Хороші моменти:
- Ідеально підходить для їхньої конкретної роботи
- Зворотні клапани прості і надійні
- Роздільники потоку забезпечують точну синхронізацію
Не дуже добре:
- Підходить тільки для однієї конкретної мети
- Може знадобитися спеціальне налаштування або калібрування
Найкраще використовувати для:Запобігання зворотному потоку, синхронізація кількох циліндрів і забезпечення пріоритету критичних систем.
5. Пропорційні та сервоклапани
Що це таке:Високотехнологічні клапани, керовані комп'ютером або електронними сигналами.
Як вони працюють:Замість ручного регулювання ці клапани реагують на електричні сигнали. Подумайте про них як про дросельну заслінку в сучасному автомобілі - чим сильніше ви натискаєте на педаль, тим більше палива тече.
Два типи:
• Пропорційні клапани- Регулювання потоку на основі електричних сигналів
• Сервоклапани- Надточні клапани з системами зворотного зв'язку для ідеального контролю
Хороші моменти:
- Надзвичайно точний
- Може швидко змінитися
- Ідеально підходить для автоматизованих систем
Не дуже добре:
- Дуже дорого
- Складний в установці та обслуговуванні
- Потрібна дуже чиста рідина (бруд може їх легко пошкодити)
Найкраще використовувати для:Високоточні програми, такі як машини для лиття під тиском, аерокосмічне обладнання та системи тестування.
6. Розумні та цифрові клапани
Що це таке:Новітня технологія - клапани з вбудованими датчиками і комп'ютерним управлінням.
Два типи:
• Розумні клапани- Мати датчики, які контролюють тиск, температуру та потік, а також підключення до Інтернету
• Цифрові клапани- Використовуйте декілька вимикаючих клапанів, які працюють разом, щоб створити точний контроль потоку
Як вони працюють:Розумні клапани використовують штучний інтелект для автоматичного налаштування та можуть надсилати дані на ваш телефон або комп’ютер. Цифрові клапани поєднують багато простих вимикаючих клапанів, щоб діяти як один точний клапан.
Хороші моменти:
- Може самостійно діагностувати свої проблеми
- Дуже надійний і ефективний
- Можна керувати дистанційно
Не дуже добре:
- Спочатку дуже дорого
- Для належної роботи потрібні комп’ютерні системи
Найкраще використовувати для:Сучасні заводи, автоматизовані виробничі лінії та системи, де ви хочете контролювати все віддалено.

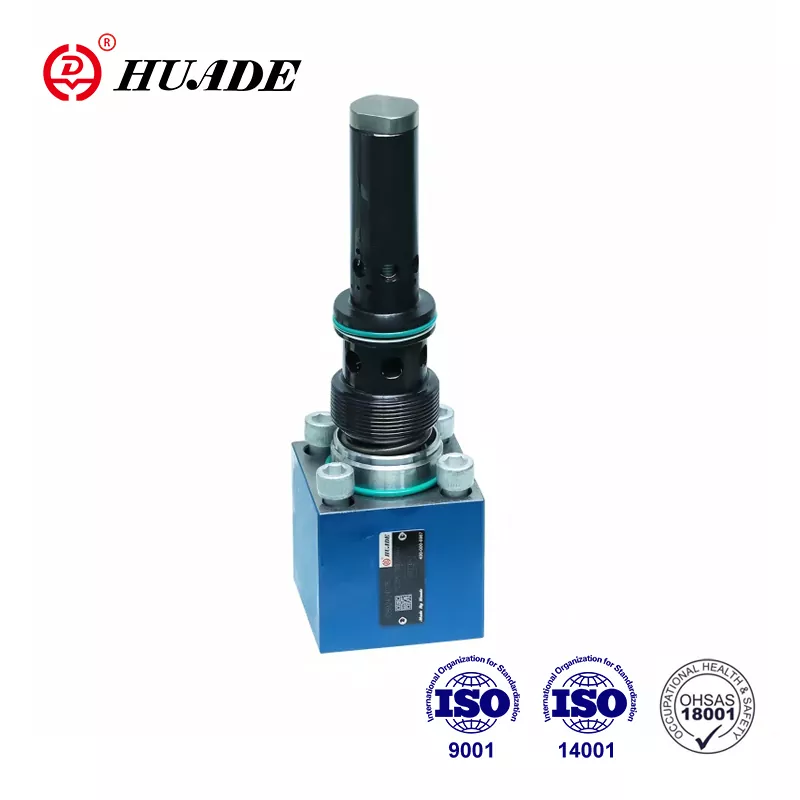

7. Картриджні клапани
Що це таке:Модульні клапани, які вкручуються в спеціальні блоки, які називаються колекторами.
Як вони працюють:Замість того, щоб з’єднувати клапани з трубами, ці клапани вставляються в просвердлені блоки. Це як будувати з блоків LEGO замість того, щоб з’єднувати окремі частини трубками.
Хороші моменти:
- Дуже компактний - економить місце
- Менша кількість з’єднань означає менше витоків
- Може створювати складні системи управління в невеликих приміщеннях
Не дуже добре:
- Потрібні спеціально розроблені колекторні блоки
- Вища початкова вартість налаштування
Найкраще використовувати для:Будівельне обладнання, компактні фабричні машини та морські системи, де простір обмежений.
Як вибрати правильний клапан
Вибір правильного клапана залежить від кількох факторів:
Ваші потреби потоку:Скільки рідини потрібно для руху? Маленькі голчасті клапани працюють для низького потоку, тоді як великі дискові клапани витримують значні обсяги.
Вимоги до тиску:Переконайтеся, що ваш клапан витримує тиск у системі. Більшість гідравлічних систем працюють під тиском 200-700 бар (приблизно 3000-10000 PSI).
Наскільки точними ви повинні бути?У простих роботах можна використовувати базові некомпенсовані клапани. Для точної роботи потрібні клапани з компенсацією тиску або сервоклапани.
Ваш бюджет:Основні клапани коштують дешевше, але не такі точні. Високотехнологічні клапани коштують дорожче, але мають кращу продуктивність.
Доступне місце:У вузьких місцях можуть знадобитися картриджні клапани або компактні вбудовані клапани.
Технічне обслуговування:Подумайте, як часто ви хочете обслуговувати клапани. Цифрові клапани потребують менше обслуговування, але коштують дорожче.
Поради щодо встановлення
Meter-In проти Meter-Out:Ви можете встановити клапани регулювання потоку, щоб контролювати надходження рідини в циліндр (вхідний лічильник) або вихід (вихідний лічильник). Вимірювач зазвичай кращий, оскільки він запобігає розбігу вантажу.
Фільтрація:Завжди встановлюйте фільтри перед клапанами. Брудна рідина є вбивцею номер один для гідравлічних клапанів.
Перепускні клапани:Встановіть перепускні клапани, щоб ви могли обслуговувати клапани регулювання потоку, не відключаючи всю систему.
Загальні програми
Різні клапани найкраще працюють у різних ситуаціях:
Підсумок
Гідравлічні клапани регулювання потоку можуть здатися складними, але всі вони виконують одну й ту саму основну роботу – контролюють швидкість руху гідравлічної системи. Головне – підібрати правильний тип клапана до ваших конкретних потреб.
Почніть із таких питань:
- Наскільки точним я повинен бути?
- Який мій бюджет?
- Скільки у мене місця?
- Мені потрібне дистанційне керування чи моніторинг?
Прості програми часто можуть використовувати звичайні, недорогі клапани. Складна або точна робота може виправдати додаткові витрати на вдосконалені клапани.
Пам’ятайте, що найдешевший клапан не завжди є найкращим вибором, якщо він не виконує свою роботу належним чином. Але вам також не потрібно купувати найдорожчий клапан, якщо простий буде працювати чудово.
Головне – зрозуміти потреби вашої системи та підібрати їх до правильної технології клапанів. Якщо ви сумніваєтеся, проконсультуйтеся зі спеціалістом з гідравліки, який допоможе вам зробити найкращий вибір для конкретного застосування.
Незалежно від того, створюєте ви простий гідравлічний прес чи складну автоматизовану заводську лінію, у вас є клапан регулювання потоку, який ідеально підходить для вашої роботи. Фокус у тому, щоб знати, який із них вибрати.
