Ви коли-небудь замислювалися, як будівельна техніка рухається так плавно і точно? Або як фабричні машини можуть так точно контролювати свою швидкість? Відповідь часто криється в невеликому, але потужному компоненті, який називається гідравлічним дросельним клапаном.
У цьому посібнику ми простими словами розберемо все, що вам потрібно знати про гідравлічні дросельні заслінки. Незалежно від того, чи ви студент, робітник з технічного обслуговування чи просто цікаво дізнатися, як все працює, ця стаття допоможе вам зрозуміти ці важливі пристрої.
Що таке гідравлічний дросельний клапан?
Гідравлічний дросельний клапан схожий на водопровідний кран для гідравлічних систем. Подібно до того, як ви обертаєте ручку крана, щоб контролювати швидкість витікання води, дросельний клапан контролює швидкість течії гідравлічної рідини через систему.
Проста аналогія:Подумайте про це так: коли ви стискаєте садовий шланг, води виходить менше, і вона тече повільніше. Гідравлічний дросельний клапан працює аналогічно – він створює менший отвір, через який повинна проходити рідина, що сповільнює потік.
Чому вони важливі?
Гідравлічні дросельні заслінки мають вирішальне значення, оскільки вони:
- Контролюйте швидкість гідроциліндрів і двигунів
- Зробіть так, щоб машини рухалися плавно, а не різко
- Допоможіть операторам працювати з точністю
- Тримайте обладнання в безпеці, запобігаючи різким рухам
Як працює гідравлічний дросельний клапан?
Наука про дросельні заслінки насправді досить проста. Усе зводиться до однієї основної ідеї: чим менший отвір, тим повільніший потік.
Ось що відбувається всередині клапана:
- Гідравлічна рідина надходить у клапан під тиском
- Рідина повинна проходити через невеликий отвір (званий отвором)
- Розмір цього отвору можна регулювати обертанням ручки або гвинта
- Менший отвір = повільніший потік = повільніший рух машини
- Більший отвір = швидший потік = швидший рух машини
Проста математика за цим
Не хвилюйтеся – ми не будемо надто технічними! Але корисно знати, що швидкість потоку залежить від трьох основних речей:
Розмір отвору(більший = більший потік)
Перепад тискучерез клапан (більший тиск = більший потік)
Тип рідинивикористовується
Інженери використовують спеціальні формули для розрахунку точних витрат, але основний принцип легко зрозуміти.
Типи гідравлічних дросельних заслінок
Подібно до того, як у вашому домі є різні типи кранів, існує кілька типів дросельних заслінок. Кожен з них призначений для певної роботи.
1. Голчастий дросельний клапан
2. Ексцентрична дросельна заслінка
3. Осьовий трикутний пазовий клапан

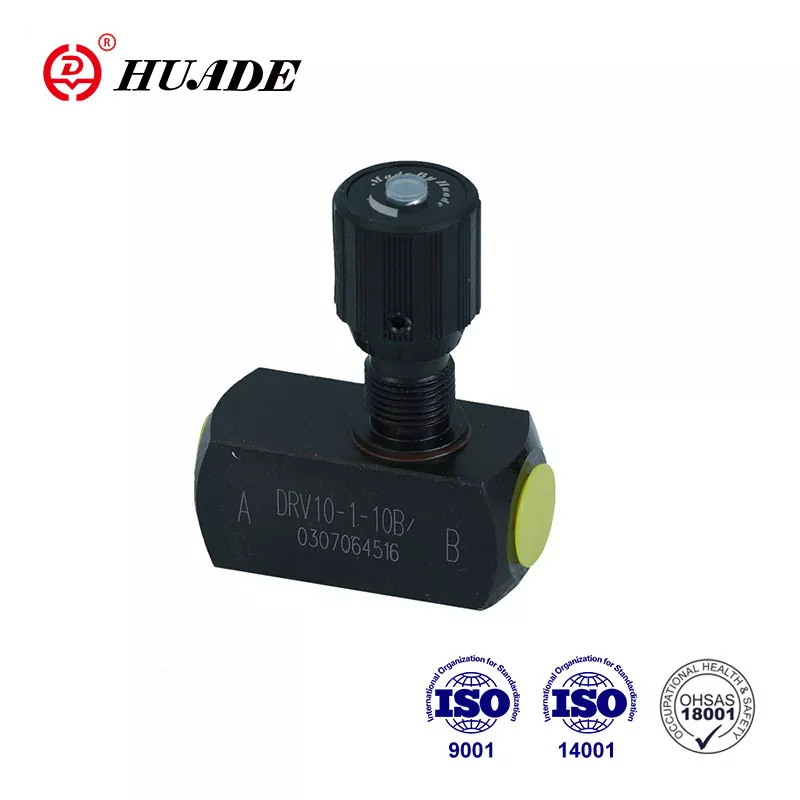

4. Зворотний дросельний клапан
Спеціальні типи для важких робіт
Клапани з компенсацією тиску:Вони автоматично регулюються при зміні тиску в системі, зберігаючи потік стабільним.
Клапани з температурною компенсацією:Вони регулюють зміни температури, які впливають на товщину рідини.
Де використовуються гідравлічні дросельні заслінки?
Ви знайдете ці клапани в багатьох місцях, можливо, більше, ніж ви уявляєте:
Будівельне обладнання
- Екскаватори: контролюйте швидкість руху руки вгору та вниз
- Бульдозери: керуйте швидкістю руху леза
- Крани: Забезпечте плавне підйом і опускання
Фабричні машини
- Складальні лінії: контроль швидкості конвеєрної стрічки
- Преси: керуйте швидкістю стискання деталей
- Верстати: контроль швидкості різання та свердління
Інші програми
- Електростанції: контроль потоку пари та газу
- Нафтопереробні заводи: керуйте витратами нафти
- Системи HVAC: контроль потоку води для опалення та охолодження
- Обладнання для тестування: забезпечує точний контроль для тестування матеріалів
Як правильно вибрати дросельну заслінку
Вибір правильної дросельної заслінки подібний до вибору правильного інструменту для роботи. Ось ключові речі, які слід враховувати:
1. Потреби в швидкості потоку
- Низький потік: виберіть голчасті клапани
- Високий потік: виберіть дискові або ексцентрикові клапани
2. Робочий тиск
- Низький тиск: більшість типів клапанів працюють добре
- Високий тиск: виберіть клапани з осьовими трикутними пазами
3. Тип навантаження
- Постійне навантаження: базові дросельні заслінки працюють добре
- Зміна навантажень: розгляньте клапани з компенсацією тиску
4. Місце встановлення
- Тіснота: обирайте компактні конструкції
- Багато місця: може працювати будь-який тип
5. Вимоги до технічного обслуговування
- Просте технічне обслуговування: виберіть поворотні клапани
- Складні системи: можуть знадобитися спеціалізовані типи
Технічне обслуговування та усунення несправностей
Як і будь-який механічний пристрій, дросельні заслінки потребують регулярного догляду для належної роботи.
Поради щодо регулярного технічного обслуговування
Тримайте його в чистоті
- Використовуйте чисту гідравлічну рідину
- Регулярно замінюйте фільтри
- Періодично промивайте систему
Перевірити на знос
- Перевірте ущільнювачі та ущільнювальні кільця
- Подивіться на наявність подряпин на частинах клапана
- Замініть зношені компоненти, перш ніж вони вийдуть з ладу
Запобігання проблемам
- Надійно тримайте ручки регулювання
- Захищайте клапани від бруду та вологи
- Дотримуйтесь рекомендацій виробника
Поширені проблеми та рішення
| проблема | Що ви помітите | Ймовірна причина | Що робити |
|---|---|---|---|
| Непостійна швидкість | Машина рухається нерівномірно | Брудний клапан або забитий фільтр | Очистіть систему, замініть фільтр |
| Витік масла | Калюжі рідини під клапаном | Зношені пломби | Замінити сальники та прокладки |
| Клапан не регулюється | Ручка не повертається | Забруднення або корозія | Очистіть клапан, перевірте на наявність пошкоджень |
| Дивні шуми | Свист або скрегіт | Кавітація або зношені деталі | Перевірити тиск, замінити зношені деталі |
| Перегрів | Система стає занадто гарячою | Невідповідна рідина або погане охолодження | Використовуйте правильну рідину, покращте охолодження |
Розуміння гідравлічних символів
Для позначення дросельних заслінок на гідравлічних схемах інженери використовують спеціальні символи. Ці символи стандартизовані в усьому світі, тому кожен може їх зрозуміти.
Основний символ дросельної заслінки:Має вигляд трикутника зі стрілкою
Регульована дросельна заслінка:Має стрілку, яка показує, що його можна регулювати
Зворотний клапан дросельної заслінки:Поєднує символи дросельної заслінки та зворотного клапана
Ці символи допомагають технікам та інженерам чітко повідомити про гідравлічні системи.
Переваги та недоліки
Як і все в техніці, дросельні заслінки мають плюси і мінуси.
Переваги
- Проста конструкція - менше частин, які потрібно зламати
- Точний контроль - дуже точний контроль швидкості
- Економічний – відносно недорого
- Легко зрозуміти - проста робота
- Надійна – перевірена технологія, яка працює
Недоліки
- Втрата енергії - створює тепло, обмежуючи потік
- Може засмічуватися - маленькі отвори затримують бруд
- Обмежується простим керуванням - не підходить для складної автоматизації
- Чутливий до чистоти рідини - брудна рідина викликає проблеми
Поради для кращої продуктивності
Щоб отримати максимальну віддачу від гідравлічних дросельних заслінок:
- Використовуйте чисту рідину - це найважливіше правило
- Правильно підбирайте розміри клапанів. Не використовуйте клапани, які занадто великі або занадто маленькі
- Встановіть обхідні фільтри - Додаткова фільтрація допомагає запобігти проблемам
- Контролюйте температуру системи - Гаряча рідина може пошкодити ущільнення
- Зберігайте записи налаштувань - запишіть налаштування для різних операцій
- Навчайте операторів – переконайтеся, що люди знають, як правильно використовувати обладнання
Майбутнє гідравлічних дросельних клапанів
Технології постійно вдосконалюються, і дросельні заслінки також стають кращими:
Розумні клапаниз електронним управлінням
Кращі матеріалиякі тривають довше
Інтеграція з комп'ютерамидля автоматичного керування
Покращена ефективністьщоб зменшити витрати енергії
Однак основний принцип керування потоком завжди буде важливим у гідравлічних системах.
Висновок
Гідравлічні дросельні заслінки можуть здатися простими пристроями, але вони відіграють вирішальну роль у безперебійній роботі нашого сучасного світу. Від екскаватора, який копає ваш фундамент, до фабричної машини, яка виготовляє ваш автомобіль, ці клапани допомагають контролювати рух із точністю та надійністю.
Розуміння того, як вони працюють, де вони використовуються та як їх обслуговувати, може допомогти вам:
- Приймайте кращі рішення при виборі обладнання
- Ефективніше вирішуйте проблеми
- Цінуйте інженерні розробки повсякденних машин
- Краще спілкуйтеся з техніками та інженерами
Незалежно від того, чи тільки ви починаєте вивчати гідравліку чи хочете поглибити свої знання, пам’ятайте, що дросельні заслінки є фундаментальними будівельними блоками гідравлічних систем живлення. Опануйте основи, і ви будете на шляху до розуміння більш складних гідравлічних концепцій.
Наступного разу, коли ви побачите безперебійну роботу будівельного обладнання або заводську машину, що працює з точністю, ви знатимете, що десь у цій системі гідравлічний дросельний клапан спокійно виконує свою роботу – контролює потік, керує швидкістю та робить усе це можливим.
Потрібна допомога у виборі правильного дросельного клапана для вашого застосування? Подумайте про консультацію з інженером гідравлічних систем, який може проаналізувати ваші конкретні вимоги та порекомендувати найкраще рішення для ваших потреб.
