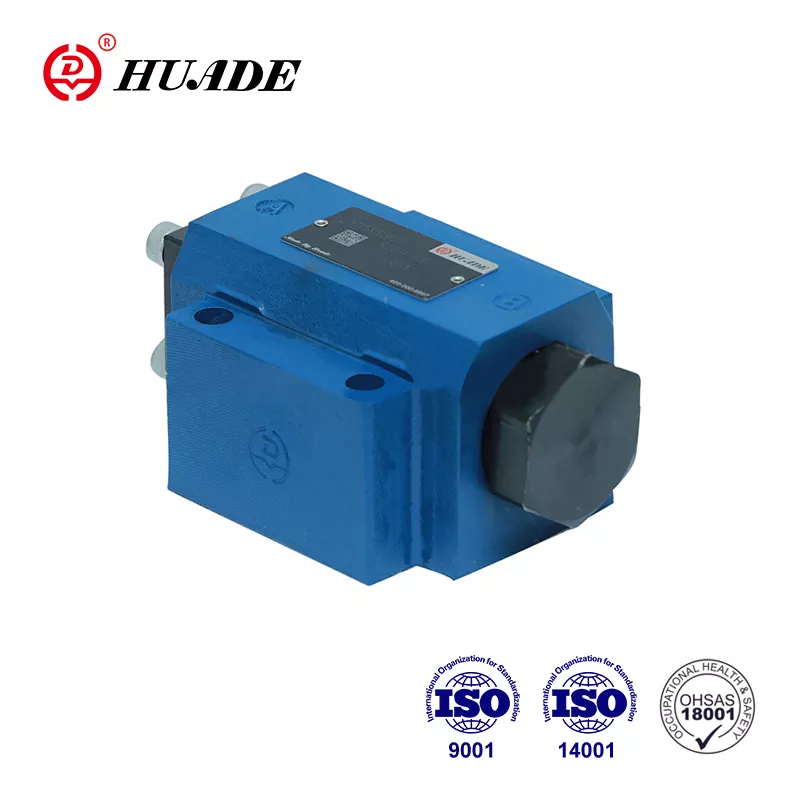

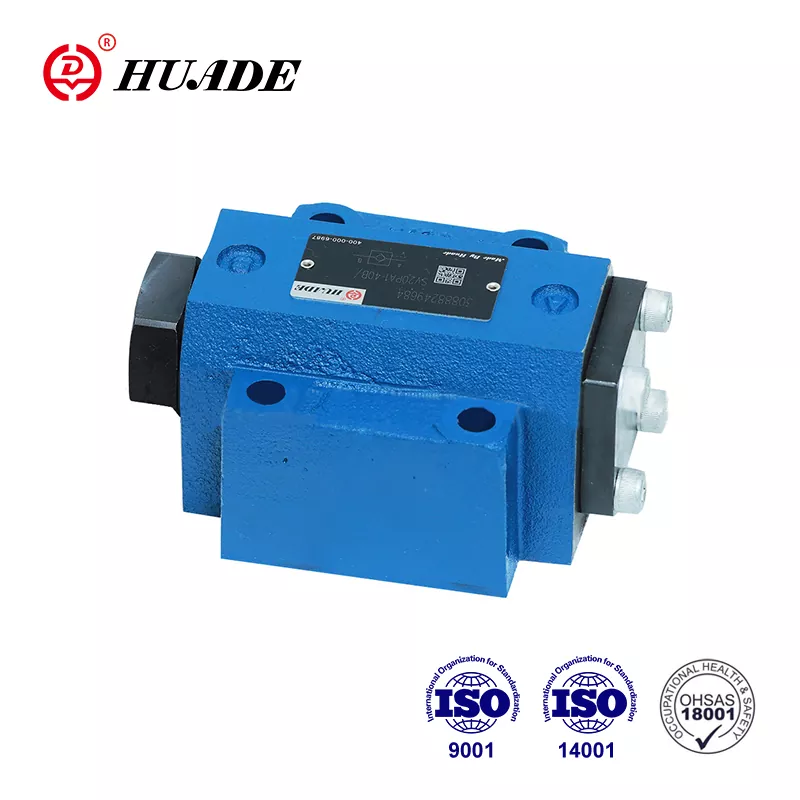

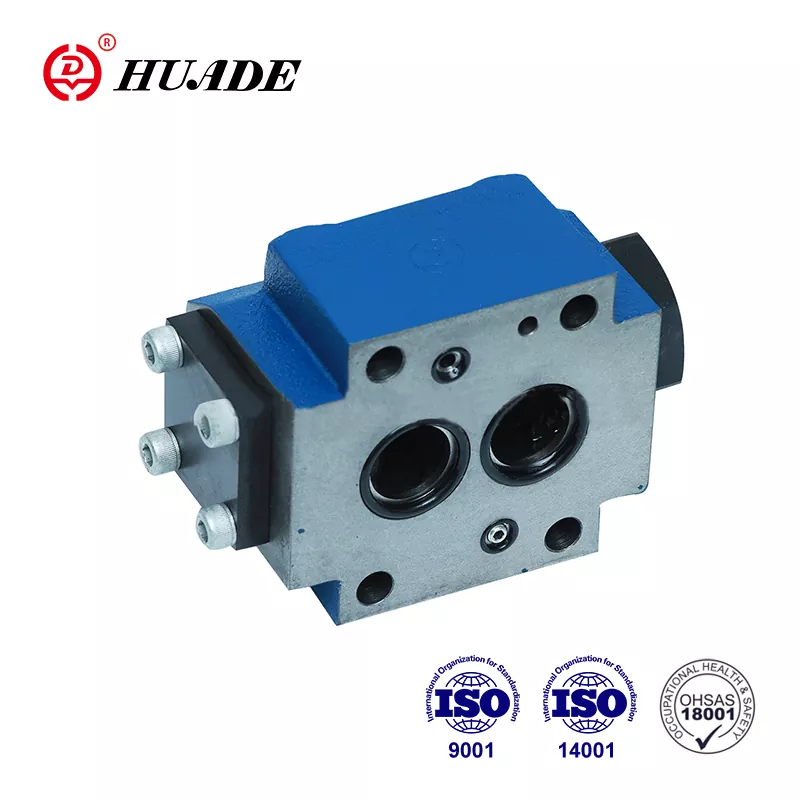

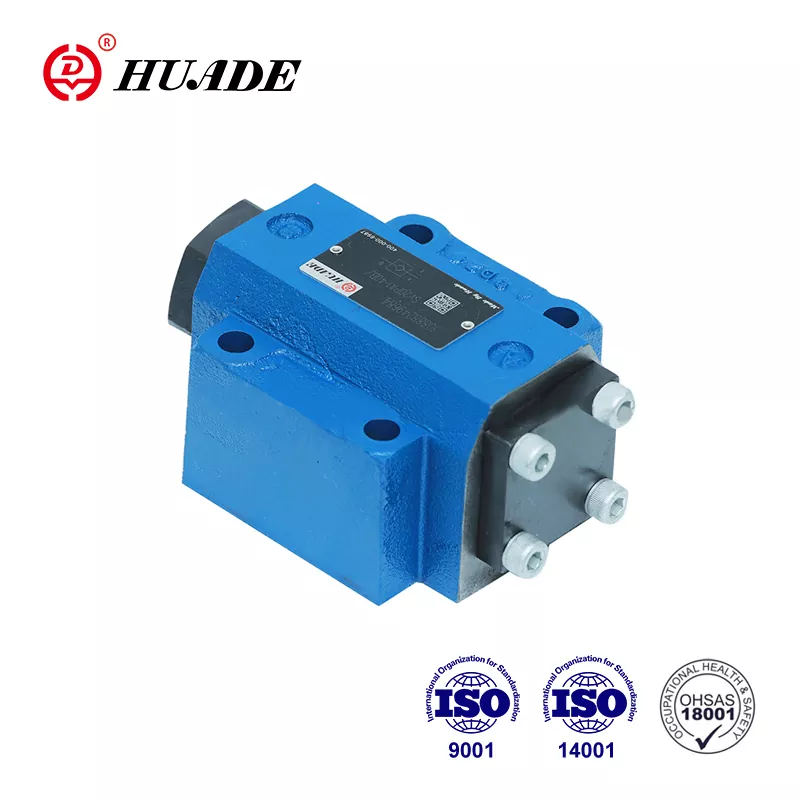

Після заснування Huade двічі співпрацювала з Rexroth. Зворотний клапан Huade® SV є доступною заміною тієї ж серії продуктів Rexroth. Він конкурентоспроможний з добре відомими продуктами з гарною якістю та нижчою ціною. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Це добре відомий національний бренд у Китаї. Протягом гарантійного терміну ремонт безкоштовний. Усі зворотні клапани проходять ретельні випробування перед тим, як залишити завод, щоб забезпечити чудову та стабільну роботу. Гідравлічні клапани Huade® широко використовуються у військовій промисловості та інших галузях завдяки чудовій продуктивності.
|
Технічні дані |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
вага |
Монтаж плити (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
різьбове з'єднання (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Положення установки (МПа) |
Додатково |
|||||
|
Напрямок потоку (МПа) |
Від А до Б вільно, від В до А через отвір |
|||||
|
Робочий тиск, не більше (МПа) |
0,5~315 |
|||||
|
Контрольний тиск, не більше (МПа) |
0,5~315 |
|||||
|
Контрольний об'єм - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контрольні зони - площа A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-площа A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-площа A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- площа A4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Рідина під тиском |
Мінеральні масла (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
|||||
|
Діапазон в'язкості (мм2/с) |
2,8 до 500 |
|||||
особливості:
▶ зворотний клапан, керований рідиною
▶ Для монтажу на плиті, схема монтажу відповідно до DIN 24 340
▶ Плита або різьбове з’єднання
▶ З портом витоку або без нього
▶ З попереднім відкриттям або без
▶ Тип із попереднім відкриттям, декомпресією
▶ 4 тиску відкриття
▶ Схема підключення до Din 24 340 з A, 1SO 4401 і CETOP-RP 121H
застосування:
Зворотні клапани SV з пілотним управлінням використовуються для ізоляції робочих контурів під тиском, як захист від зниження навантаження в разі обриву лінії або від повзучих рухів гідравлічно заблокованих приводів.
Зворотні клапани SV є гідравлічними пілотними зворотними клапанами тарельчатого типу, які можна відкрити для забезпечення низького рівня в будь-якому напрямку.
В основному ці клапани складаються з корпусу (1), тарельчатого клапана (2), натискної пружини (3), керуючого золотника (4), а також попереднього відкриття, як кульовий тарілковий клапан (5), за бажанням.
Клапан забезпечує вільний потік від A до B, у протилежному напрямку тарельчатка (2) утримується на своєму сідлі тиском системи, додатково до сили пружини.
Через патрубок тиску в отворі керування X поршень керування (4) переміщується вправо. Це штовхає тарілку (2) з сидіння. Тепер клапан також може мати потік від В до А.
Щоб забезпечити належне відкриття клапана через поршень керування (4), необхідний певний мінімальний тиск керування.
Цей клапан має додаткове попереднє відкриття. Через напірний патрубок на контрольному отворі X поршень керування (4) штовхається вправо.
Це спочатку штовхає м’яч (5), а потім тарілку (2) від сидіння. Тепер клапан також може мати потік від В до А. Завдяки попередньому відкриттю відбувається декомпресія рідини під тиском. Завдяки цьому можна уникнути можливих ударів тиску
Розріз зворотного клапана типу SV. .PA
(без витоку, з попереднім відкриттям)
