Коли ви проходите заводським цехом або оглядаєте важке обладнання, ви бачите видимі частини складних гідравлічних систем. Але всередині цих машин приховані компоненти, завдяки яким усе працює безперебійно. Напрямний регулюючий клапан WMU є одним із цих критичних компонентів, тихо направляючи гідравлічну рідину, щоб циліндри висувалися, втягувалися та зупинялися саме тоді, коли це необхідно.
Якщо ви інженер, який обирає компоненти для нової машини, технік з технічного обслуговування, який вирішує неполадки з гідравлічною системою, або менеджер із закупівель, який намагається збалансувати якість і вартість, розуміння напрямного клапана управління WMU може заощадити ваш час, гроші та головний біль. Цей посібник розбиває все, що вам потрібно знати про цю робочу конячку, у простих виразах.
Чим відрізняється напрямний регулюючий клапан WMU
Напрямний регулюючий клапан WMU належить до сімейства гідравлічних клапанів, які контролюють течію рідини в системі. Подумайте про це як про контролер руху гідравлічного масла. Коли приводу потрібно висунутися, клапан відкриває певні шляхи. Коли йому потрібно втягнутися, клапан перемикається на інші шляхи. WMU досягає цього за допомогою механічного приводу, що відрізняє його від електрично керованих клапанів.
Позначення «WMU» говорить вам щось важливе про те, як працює цей клапан. Буква "W" означає шлях або напрямок, що вказує на те, що він керує напрямком потоку. Буква «M» сигналізує про механічне приведення в дію, що означає, що він керується фізичним рухом, а не електричними сигналами. Літера «U» часто з’являється поруч із «R» (як у WMU/R), щоб вказати на роботу роликового плунжера. Такий механічний підхід робить клапан керування WMU особливо надійним у суворих умовах, де може вийти з ладу електроніка.
Усередині клапана ви знайдете чотири основні компоненти, які працюють разом. Корпус клапана вміщує все та забезпечує монтажний інтерфейс. Ролик або важіль тягнеться від тіла в очікуванні контакту зовнішнього кулачка або собаки, прикріпленої до вашого рухомого обладнання. Коли цей контакт відбувається, він штовхає золотник керування всередину корпусу клапана, перемикаючи гідравлічні шляхи. Зворотна пружина штовхає все назад у вихідне положення, коли кулачок відійде.
Як WMU насправді працює у вашій системі
Розуміння роботи регулюючого клапана WMU починається з розуміння того, що відбувається під час типового машинного циклу. Припустимо, ви використовуєте гідравлічний прес. Коли прес-циліндр висувається вниз, кулачок, встановлений на штоку, зрештою торкається ролика на клапані WMU. Цей механічний контакт штовхає золотник клапана в нове положення, що може сигналізувати про початок наступного етапу процесу або запуск функції безпеки.
Принадність цього механічного приводу полягає в його простоті та надійності. Немає жодних котушок соленоїда, які могли б перегоріти, жодних електричних з’єднань, які піддавалися б корозії, і не потрібно керуючого тиску. Напрямний регулюючий клапан WMU перетворює фізичне положення безпосередньо в гідравлічний сигнал. Це робить його по суті гідравлічним кінцевим вимикачем, ідеальним для послідовних операцій, коли одна дія має завершитися перед початком наступної.
Клапан підключається до вашої системи за допомогою стандартизованих схем кріплення. Більшість клапанів WMU відповідають стандартам ISO 4401-03-02-0-05 або DIN 24340 Form A, що означає, що вони встановлюються на так звану плиту NG6. Ця стандартизація є надзвичайно важливою, оскільки це означає, що ви можете замінювати клапани від різних виробників без перепроектування всієї системи. У деяких більших версіях використовується кріплення NG10, яке забезпечує більшу швидкість потоку.
Купуючи розподільний регулюючий клапан WMU, ви побачите конфігурації, описані як «3/2-ходовий» або «4/3-ходовий». Ці числа говорять про порти та позиції. 4/3-ходовий клапан має чотири порти (тиск, резервуар і два робочих порти, позначені A і B) і три можливі положення. Центральне положення є особливо важливим, оскільки воно визначає, що відбувається, коли клапан не приводиться в дію. У деяких конструкціях все блокується в центральному положенні, утримуючи привід на місці. Інші пропускають потік у резервуар, скидаючи тиск. Правильний вибір залежить від конкретної програми.
Технічні характеристики, які насправді мають значення
Напрямний регулюючий клапан WMU має вражаючі характеристики, що робить його придатним для серйозних промислових робіт. Максимальний тиск зазвичай досягає 315 бар, що означає приблизно 4569 фунтів на квадратний дюйм. Для пропускної здатності розмір NG6 обробляє до 60 літрів на хвилину, тоді як версії NG10 підвищують її до 120 літрів на хвилину. Ці цифри мають значення, оскільки занижений розмір клапана створює перепади тиску та нагрівання, а завищений розмір витрачає гроші.
Діапазон температур є ще одним практичним міркуванням. Напрямний регулюючий клапан WMU надійно працює від мінус 30 градусів Цельсія до плюс 80 градусів Цельсія. Це стосується більшості промислових середовищ, хоча вам можуть знадобитися спеціальні ущільнення для екстремальних умов. Якщо говорити про ущільнення, то стандартні клапани постачаються з ущільненнями з нітрилового каучуку (NBR), які добре працюють з гідравлічними маслами на мінеральній основі. Якщо у вашій системі використовуються синтетичні рідини або вона працює в умовах високої температури, ви можете вибрати ущільнювачі FKM (Viton).
Однією специфікацією, яку часто не враховують, є радіальний допуск поршня ролика. Напрямний регулюючий клапан WMU витримує зсув до 30 градусів між кулачком і роликом. Ця гнучкість неймовірно цінна під час встановлення та експлуатації. Монтажні кронштейни можуть бути неправильно вирівняні, структурні компоненти можуть згинатися під навантаженням, а теплове розширення може дещо зсунути компоненти. 30-градусний допуск дозволяє все працювати, незважаючи на ці недоліки в реальному світі.
Клапан також працює в широкому діапазоні в'язкості від 2,8 до 500 квадратних міліметрів на секунду. Це означає, що він працює з рідкою гідравлічною оливою в холодну погоду та з більш густою оливою при робочій температурі. Однак є компроміс. Вища в’язкість збільшує внутрішнє тертя та падіння тиску, тому ви можете помітити менший час відгуку при холодному запуску.
Рекомендації зі встановлення, які не можна ігнорувати
Правильне встановлення розподільного регулюючого клапана WMU є різницею між роками надійного обслуговування та невтішними викликами технічного обслуговування. Почніть з чистоти. Перш ніж навіть розпакувати клапан, переконайтеся, що ваша гідравлічна система відповідає стандартам чистоти. ISO 4406 19/17/14 або NAS 1638 клас 9 представляє прийнятні рівні забруднення. Ретельно промийте систему перед встановленням, тому що будь-який бруд, який потрапить у клапан, пізніше спричинить проблеми.
Монтажна поверхня має більше значення, ніж багато хто уявляє. Підкладка має бути плоскою, без задирок чи подряпин навколо отворів порту. Навіть невеликі дефекти можуть створити шляхи протікання або завадити правильному встановленню. Затягніть кріпильні болти відповідно до специфікації, використовуючи хрестоподібний зразок, так само, як ви робите це з колісними гайками на автомобілі. Це забезпечує рівномірний розподіл тиску та належне ущільнення.
Розташовуючи розподільний клапан WMU на вашій машині, подумайте про те, як кулачок буде контактувати з роликом. Ролик може обертатися на 90 градусів у своєму корпусі, що дає вам гнучкість у монтажній орієнтації. Однак ви хочете мінімізувати бічне навантаження, наскільки це можливо. Хоча клапан допускає зміщення на 30 градусів, постійна робота на межі цього допуску прискорює знос. Прагніть до прямого квадратного контакту між кулачком і роликом.
Конструкція кулачка заслуговує на пильну увагу, хоча технічно вона не є частиною самого клапана. Погано сконструйований профіль кулачка може зруйнувати відмінну в іншому випадку установку регулюючого клапана WMU. Уникайте крутих кутів рампи, які створюють ударне навантаження. Кулачок повинен плавно торкатися ролика, проштовхнути його на весь хід без надмірних зусиль, а потім акуратно відпустити. Гострі краї або зношені поверхні кулачка викликають ударне навантаження, яке пошкоджує як кулачок, так і внутрішні компоненти клапана.
Поширені проблеми та способи їх вирішення
Напрямний регулюючий клапан WMU є механічно міцним, але він не є непорушним. Розуміння поширених режимів збоїв допоможе вам швидко усунути проблеми та запобігти збоям до їх виникнення.
Найчастішою проблемою є застрягання золотника. Ви помітите такі симптоми, як повільне або неповне перемикання передач, коли привод не досягає кінця свого ходу або вагається під час руху. Першопричиною зазвичай є забруднення. Частинки бруду потрапляють між котушкою та отвором, створюючи тертя, яке не може подолати сила приведення в дію. Іноді ви також побачите, що котушка застрягає від бокового завантаження, де зміщення спричиняє зачеплення котушки з однією стороною отвору. Рішення передбачає покращення фільтрації, промивання системи та перевірку вирівнювання. У важких випадках вам може знадобитися повна заміна клапана, якщо на отворі є подряпини.
Зношення роликів і плунжерів проявляється непостійним спрацьовуванням. Напрямний регулюючий клапан WMU може нормально працювати протягом десятків циклів, а потім раптово не може перемикатися. Або ви можете помітити збільшення сили приведення в дію. Це відбувається тому, що контактні поверхні між кулачком і роликом з часом зношуються, особливо без належного змащення. Частинки металу від цього зносу потім циркулюють у вашій системі, прискорюючи знос інших компонентів. Профілактика полягає в тому, щоб ваша гідравлічна рідина зберігала належну мастильну плівку та регулярно перевіряти центрування. Після значного зносу заміна, як правило, економічно ефективніша, ніж спроба ремонту.
Весняна невдача менш поширена, але більш драматична. Якщо зворотна пружина ламається або заклинюється, розподільний клапан WMU застряє в спрацьованому положенні та не повертається в нейтральне положення. Ваш машинний цикл зупиняється, часто в незручному чи небезпечному положенні. Через цей режим відмови багато систем включають резервні функції безпеки, а не покладаються виключно на клапан. Регулярний огляд допомагає виявити втому пружини до повного виходу з ладу, і багато програм технічного обслуговування включають профілактичну заміну пружини на основі часу або циклу.
Гідравлічний удар створює проблеми, які можуть бути неочевидними. Коли напрямний регулюючий клапан WMU раптово змінює положення, це створює короткочасні стрибки тиску в лініях. Ці шипи створюють шум, прискорюють втому компонентів і можуть спричинити кавітаційне пошкодження. Ви почуєте це як стукіт або стукіт у ваших гідравлічних лініях. Рішення передбачає додавання дросельних заслінок або амортизаторів ударів у напірну лінію для уповільнення змін потоку. Це створює додатковий перепад тиску, тому вам потрібно врахувати це в системі.
Стратегії обслуговування, які дійсно працюють
Для забезпечення надійної роботи регулювального клапана WMU не потрібні екзотичні інструменти чи поглиблене навчання, але потрібна послідовність. Найважливіше завдання технічного обслуговування також є найпростішим: підтримувати чистоту гідравлічної рідини. Замінюйте рідину відповідно до рекомендацій виробника, а не лише тоді, коли вона виглядає брудною. Гідравлічна олива з часом розкладається хімічно, навіть якщо вона все ще виглядає чистою. Використовуйте фільтри, призначені для вашої програми, і змінюйте їх за розкладом.
Регулярно контролюйте тиск у системі. Раптове падіння тиску може свідчити про внутрішній витік у клапані. Поступова втрата тиску протягом тижнів або місяців свідчить про деградацію ущільнення. Раннє виявлення цих тенденцій дає змогу планувати технічне обслуговування під час запланованого простою, а не мати справу з аварійним відключенням.
Звертайте увагу на незвичні звуки. Напрямний регулюючий клапан WMU повинен працювати тихо, за винятком легкого клацання, коли він змінює положення. Скрегіт, вереск або стукіт вказують на проблеми. Шліфування зазвичай означає забруднення, вереск вказує на недостатнє змащення, а стук сигналізує про гідравлічний удар.
Перевірте стан кулачка та ролика під час планових перевірок. Подивіться на ознаки зносу, подряпин або деформації. Зношена поверхня кулачка все ще може спрацювати клапан, але створює ударне навантаження, яке прискорює внутрішній знос. Ролик повинен вільно обертатися на своїй опорі. Якщо він замерз на місці, кулачок тягнеться поверхнею ролика, а не плавно котиться, створюючи надмірне нагрівання та знос.
Ведіть детальний облік технічного обслуговування. Зверніть увагу на те, коли ви змінюєте фільтри, коли ви промиваєте систему, і будь-які симптоми, які ви спостерігаєте. Часто виникають закономірності, які допомагають передбачити проблеми, перш ніж вони спричинять невдачі. Наприклад, якщо ви помітили, що залипання золотника має тенденцію відбуватися приблизно після 10 000 циклів, ви можете запланувати профілактичну заміну через 8 000 циклів.
OEM проти сумісних альтернатив: робимо правильний вибір
Ринок напрямних регулюючих клапанів пропонує як продукцію виробника оригінального обладнання, так і сумісні альтернативи. Bosch Rexroth встановлює стандарт як основний OEM для клапанів WMU, завдяки десятиліттям перевіреної продуктивності в різних галузях. Їхні клапани застосовуються в різних сферах застосування: від будівельного обладнання до хімічних заводів, аерокосмічного наземного допоміжного обладнання до морських систем.

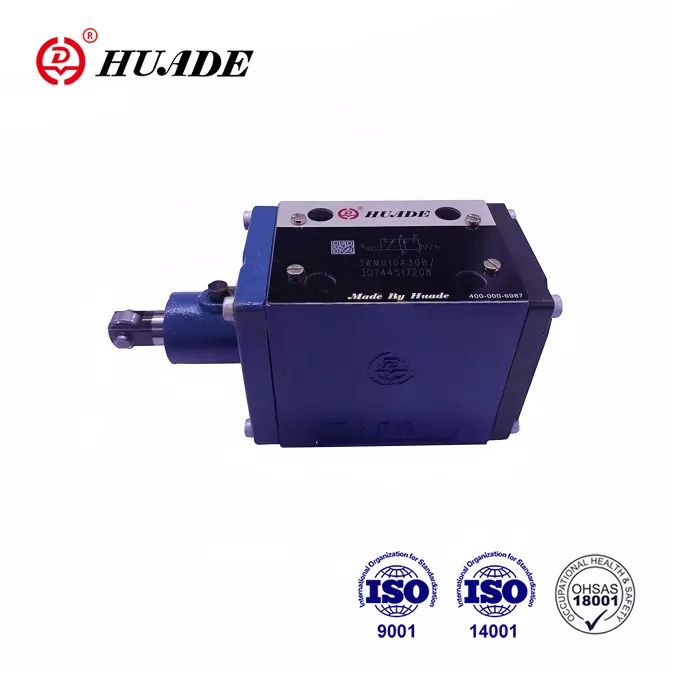

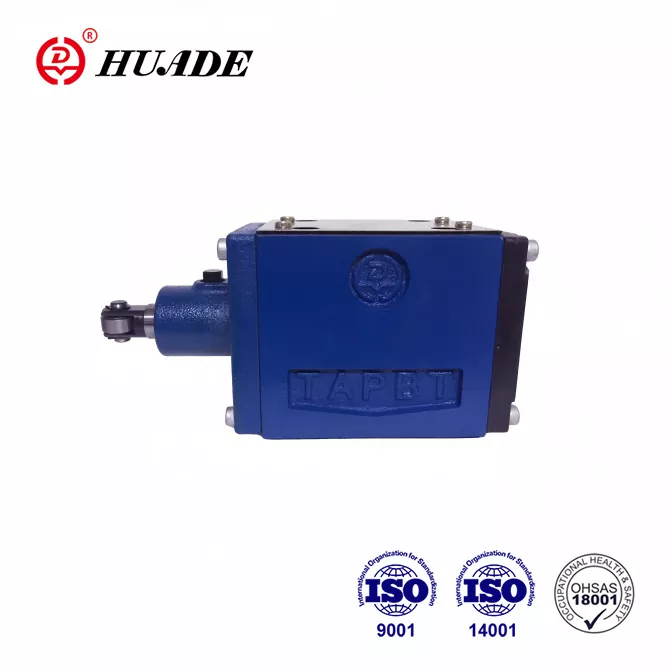

Сумісні виробники, такі як Huade Hydraulic, виробляють клапани, які відповідають однаковим стандартам і пропонують взаємозамінний монтаж. Ці альтернативи зазвичай коштують на 20-30 відсотків менше, ніж продукти OEM, що звучить привабливо, коли ви керуєте бюджетом. Справжнє питання полягає в тому, чи має ця економія сенс для вашого конкретного застосування.
Для критично важливих систем, де збій створює загрозу безпеці або надзвичайно дорогий час простою, клапани OEM мають сенс. Подумайте про напрямний регулюючий клапан WMU, який керує керуванням на морському судні або розміщує важкі вантажі на металургійному заводі. Премія, яку ви платите за якість OEM, — це гарантія від катастрофічних витрат у разі відмови. Клапани OEM зазвичай показують кращу продуктивність у середовищі з високим рівнем вібрації та зберігають свої характеристики за допомогою більшої кількості циклів.
Для менш критичних застосувань із меншими робочими циклами сумісні клапани можуть оптимізувати вашу загальну вартість володіння. Напрямний регулюючий клапан WMU, який керує низькошвидкісним пресом у робочій майстерні, не має таких вимог, як клапан безперервного виробництва. Економія коштів завдяки сумісним клапанам дозволяє зберігати запчастини або оновлювати інші компоненти системи. Просто переконайтеся, що ви купуєте в перевірених постачальників, які дійсно відповідають заявленим стандартам і можуть надати документацію.
Розумна стратегія передбачає подвійне постачання. Використовуйте напрямні клапани OEM на критичних шляхах, де несправність зупиняє виробництво або створює проблеми з безпекою. Укажіть сумісні клапани для вторинних функцій, де ви можете дозволити собі дещо знижену надійність. Цей підхід збалансовує ризик і вартість усієї вашої установи.
Програми реального світу, де WMU перевершує
Напрямний регулюючий клапан WMU блищить у застосуваннях, де потрібне механічне визначення положення, а електричні компоненти можуть бути проблематичними. Ідеальним прикладом є верстати. Коли стіл фрезерного верстата рухається в кінцеве положення, кулачок на столі контактує з клапаном WMU, запускаючи наступну операцію. Механічна природа цієї взаємодії надійно працює навіть із розбризкуванням охолоджуючої рідини, металевою стружкою та коливаннями температури, які викликають проблеми з електричними датчиками.
Штампові преси та обладнання для штампування широко використовують клапани управління для послідовності операцій. Наконечник преса містить кулачки, які запускають клапани в певних положеннях під час ходу. Один клапан може сигналізувати, коли матриця закрита для контуру утримання. Інший може спровокувати викид частини. Третій може контролювати ворота безпеки. Ці механічні блокування забезпечують надійну послідовність без складного програмування або електричних панелей, які збільшують вартість і точки збою.
Металургійне обладнання працює в найсуворіших промислових умовах, які тільки можна уявити. Прокатні стани, кузні та системи термічної обробки поєднують високі температури, сильне забруднення та інтенсивну вібрацію. Направлений регулюючий клапан WMU справляється з цими умовами краще, ніж альтернативні варіанти з електричним приводом. Механічний привід не зважає на електромагнітні перешкоди, пил або екстремальні температури, які можуть вивести електронні компоненти з ладу.
Морські та офшорні програми цінують надійність механічного приводу. Сольові бризки, волога та постійна вібрація шкодять електричним системам на кораблях і платформах. Спрямований регулюючий клапан WMU, який керує механізмами або системами рульового керування, забезпечує надійну роботу без проблем із корозією. Механічна природа також спрощує обслуговування, оскільки вам не потрібне спеціалізоване електронне діагностичне обладнання.
Системи транспортування матеріалів використовують клапани WMU для обмежувачів і визначення положення. Гідравлічний підйомний циліндр висувається, поки не досягне попередньо встановленого положення, де кулачок запускає клапан, щоб зупинити рух або подати сигнал про готовність до наступної операції. Цей механічний зворотний зв’язок є миттєвим і не залежить від ланцюгів синхронізації чи датчиків, які можуть відхилятися від калібрування.
Розгляд системи для оптимальної продуктивності
Для інтеграції розподільного регулюючого клапана WMU у вашу гідравлічну систему потрібно думати не лише про сам клапан. Клапан взаємодіє з усіма іншими компонентами, тому вибір конструкції на рівні системи впливає на продуктивність і надійність.
Конструкція напірної лінії має більше значення, ніж усвідомлюють багато інженерів. Коли напрямний регулюючий клапан WMU змінює положення, він створює перехідні процеси потоку, які можуть підвищити тиск у всій системі. Ці стрибки тиску навантажують кожен компонент і створюють стукіт, який часто чути в гідравлічних системах. Додавання невеликого отвору або дросельного клапана в лінію тиску гасить ці перехідні процеси. Компромісом є додаткове падіння тиску та деяке виділення тепла, але зменшення ударного навантаження значно подовжує термін служби компонентів.
Пропускна здатність потребує ретельного підбору. Напрямний регулюючий клапан WMU поставляється в різних розмірах саме тому, що один розмір не підходить для всіх застосувань. Заниження розміру створює надмірний перепад тиску, який витрачає електроенергію та виділяє тепло. Ваші приводи реагують повільно, і клапан гарячий. Збільшення розміру здається безпечнішим, але коштує більше грошей, ніж необхідно, і може створити проблеми з керуванням у деяких програмах. Ретельно розрахуйте свої вимоги до максимального потоку та виберіть наступний стандартний розмір.
Фільтрація заслуговує на більше уваги, ніж зазвичай. Напрямний регулюючий клапан WMU має невеликі зазори між золотником і отвором, які зазвичай вимірюються в мікронах. Частинки, менші за ті, які вловлюють стандартні системні фільтри, все одно можуть спричинити проблеми. Розгляньте можливість додавання високоефективного фільтра безпосередньо перед критичними клапанами. Додатковий перепад тиску мінімальний, а захист від забруднення окупається подовженим терміном служби компонентів.
Місце встановлення впливає як на продуктивність, так і на доступ до обслуговування. Розташування регулюючого клапана WMU у місці, де його можна легко бачити під час роботи, допомагає у вирішенні проблем. Можливість візуально підтвердити, що кулачок належним чином контактує з роликом, економить години чесання голови, коли схеми не працюють належним чином. У той же час намагайтеся звести до мінімуму трубопровід між клапаном і приводами, якими він керує. Кожен додатковий фут шланга або трубки додає падіння тиску, потенційні точки витоку та об’єм рідини, що утримується, що сповільнює реакцію.
Майбутнє механічного управління спрямованістю
Дивлячись на ширші тенденції в гідравлічних системах, ви можете задатися питанням про довгострокове місце розподільного клапана WMU. Електрогідравлічні пропорційні клапани та електронне керування пропонують складні можливості, з якими механічні клапани не можуть зрівнятися. Проте механічне приведення в дію ще не скоро застаріє.
Перевага надійності механічних систем залишається вагомою для певних застосувань. Коли поломка не є варіантом і простота має значення, прямий механічний привід перемагає. Промисловості з важкими умовами навколишнього середовища продовжують вибирати регулюючий клапан WMU, оскільки він працює, коли електроніка не працює. Немає програмного забезпечення для оновлення, мікропрограми для пошкодження та датчиків для повторного калібрування.
Розміри вартості також віддають перевагу механічним клапанам для багатьох застосувань. Основний напрямний регулюючий клапан WMU коштує лише частку від того, що ви заплатили б за еквівалентну електронну систему. Якщо взяти до уваги час встановлення, програмування та поточне технічне обслуговування, загальна різниця у вартості стає ще більш помітною. Для застосувань, де достатньо простого керування ввімкненням і вимкненням, витрачати додаткові гроші на пропорційне керування немає сенсу.
Стандартизація продовжує вдосконалюватися, роблячи розподільний регулюючий клапан WMU більш універсальним. Оскільки виробники приймають загальні моделі монтажу та конфігурації портів, ви отримуєте більше свободи комбінувати та поєднувати компоненти від різних постачальників. Ця конкуренція сприяє як інноваціям, так і зниженню витрат, приносячи користь кінцевим користувачам.
Прийняття рішення про вибір
Вибір правильного напрямного регулюючого клапана WMU для вашого застосування зводиться до відповідності специфікацій вимогам із урахуванням загальної вартості володіння. Почніть з чіткого визначення того, для чого вам потрібен клапан. Який тиск і витрати він повинен витримувати? З якими екологічними умовами він зіткнеться? Через скільки циклів на день він працюватиме? Які наслідки невдачі?
Визначивши вимоги, оцініть варіанти як від OEM, так і від сумісних виробників. Вимагайте повну технічну документацію, а не лише маркетингову літературу. Подивіться на фактичні криві продуктивності, розмірні креслення та рекомендації з обслуговування. Будьте обережні з постачальниками, які не можуть надати детальних специфікацій або які роблять заяви, які здаються занадто гарними, щоб бути правдою.
Розглянемо картину загальної вартості, окрім просто закупівельної ціни. Більш дешевий клапан, який вимагає заміни вдвічі частіше, не економить. Враховуйте час встановлення, наявність запасних частин, якість технічної підтримки та потенційні витрати на час простою. Іноді сплачувати більше за напрямний регулюючий клапан WMU від OEM має економічний сенс. В інших випадках сумісна альтернатива оптимізує вартість.
Не забувайте про підтримку та обслуговування. Чи можете ви легко отримати запасні частини? Чи надає виробник технічну підтримку, якщо у вас виникли запитання? Чи є місцеві дистриб’ютори, які зберігають клапани та можуть швидко доставити, коли вам потрібна екстрена заміна? Ці фактори часто мають більше значення, ніж невелика різниця в ціні.
Напрямний регулюючий клапан WMU представляє перевірену технологію, яка продовжує добре служити промисловій гідравліці. Його механічна простота забезпечує надійність у складних середовищах, де складніші альтернативи мають труднощі. Розуміючи, як працюють ці клапани, які технічні характеристики важливі та як їх належним чином обслуговувати, ви зможете ефективно розгорнути їх у своїх системах і підтримувати їхню роботу протягом багатьох років. Незалежно від того, проектуєте ви нову машину чи обслуговуєте існуюче обладнання, напрямний регулюючий клапан WMU заслуговує на розгляд як надійне, економічно ефективне рішення для гідравлічного регулювання потоку.
