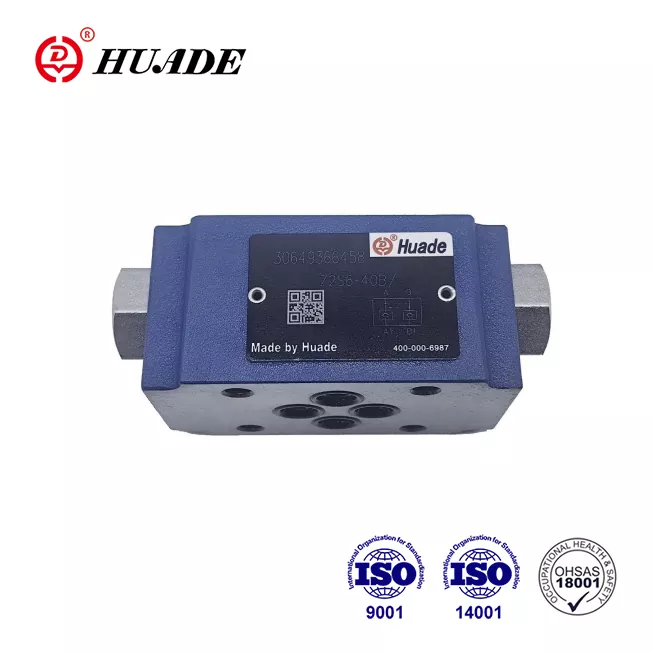

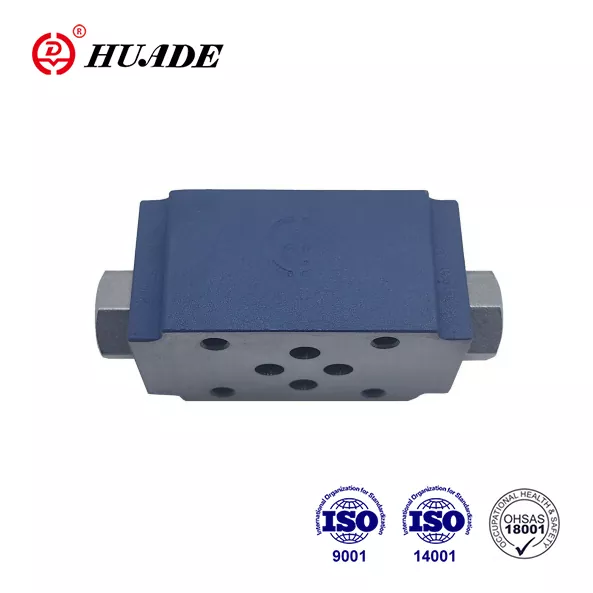

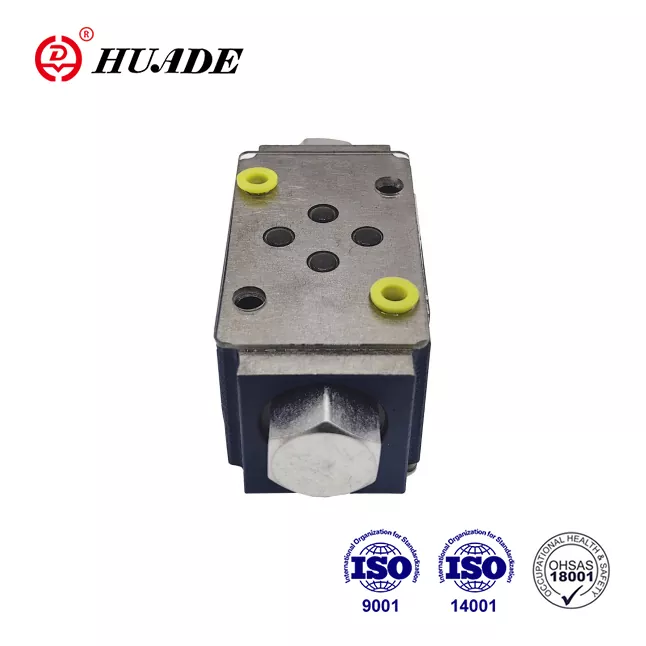

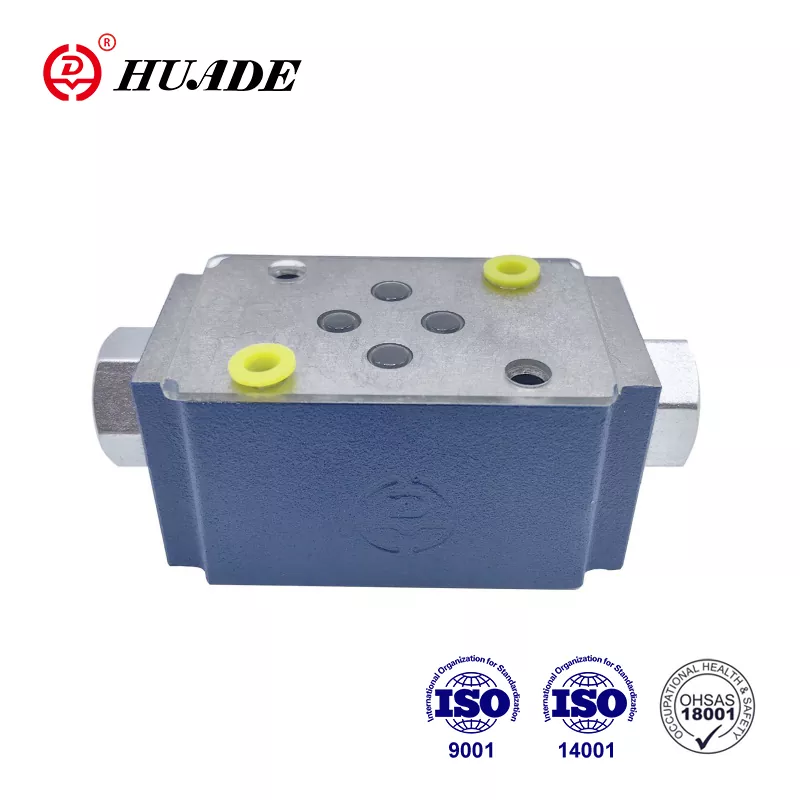

Сендвіч пластина зворотного клапана Z2S 6

Основним бізнесом Huafilter є експорт гідравлічної продукції Huade® і ремонт гідравлічних систем. У 2023 році ми стали єдиним уповноваженим закордонним агентом Beijing Huade Hydraulic Industrial Group. Ціна цієї багатошарової пластини зворотного клапана Z2S 6 є більш прийнятною. Він шалено продається в Китаї та за кордоном. Ми забезпечуємо хороше післяпродажне обслуговування з досвідченими інженерами, які надають своєчасну технічну підтримку. Ми гарантуємо якість всіх гідравлічних клапанів протягом одного року. Якщо ви шукаєте гідравлічні клапани високої якості, низької ціни та стабільної продуктивності, зв’яжіться з нами.

Опис продукту

Завдяки семирічному досвіду співпраці з Rexroth з 1979 року Huade використала передові технології від Rexroth. Зворотний клапан Huade® Z2S 6 може повністю замінити ту ж серію, яку пропонує Rexroth. Він має кращу ціну. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Гідравлічні клапани Huade® використовуються у військовій промисловості завдяки надійній роботі. Це більш передові технології та довговічність, ніж подібні продукти в цій лінії. Це добре відомий національний бренд у Китаї.

Параметр продукту багатошарової пластини зворотного клапана Z2S 6

Розмір	6	10	16	22
Максимальний потік (л/хв)	до 60	до 120	до 300	до 450
Макс. робочий тиск (МПа)	до 31,5
Тиск розтріскування (МПа)	Дивіться характерні криві
Напрямки	Дивіться символи
Коефіцієнт площі	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Коефіцієнт площі	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Рідина під тиском	Мінеральні масла (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM)
Діапазон температури рідини під тиском（℃）	-30～+80
Діапазон в'язкості (мм2/с)	2,8 до 500
Вага (кг)	прибл.0,8	прибл.3	прибл.6,5	прибл.12

Характеристика продукту та застосування багатошарової пластини зворотного клапана Z2S 6

особливості:

▶ Для використання в вузлах вертикального штабелювання

▶ Для герметичного закриття одного або двох сервісних портів

▶ Шаблон портування відповідно до Din 24 340, форма A, ISO4401 і CETOP - RP 121H

застосування:

Цей зворотний клапан Z2S використовується для вертикальної установки. За потреби він може закрити один або два робочих масляних порту без витоку.

Функції, розділи, символи багатошарової пластини зворотного клапана Z2S 6

Гідравлічні пілотні зворотні клапани типу Z2S мають багатошарову пластину. Вони використовуються для герметичного закриття одного або двох сервісних портів навіть на тривалий період часу. Вільний потік відбувається від A1 до A2 або B1 до B2. Потік в A1 B1 протилежному напрямку заблоковано. Коли рідина тече від A1 до A2, золотник (1) тисне та штовхається вправо, тим самим відкриваючи кульковий тарілковий клапан (2), який потім відкриває тарілку (3). Щоб забезпечити правильне закриття клапана, сервісні порти A2 B2 напрямного клапана повинні бути підключені до бака в нейтральному положенні.

Символ Z2S

Вид у розрізі Z2S 6

Типовий приклад схеми Z2S
