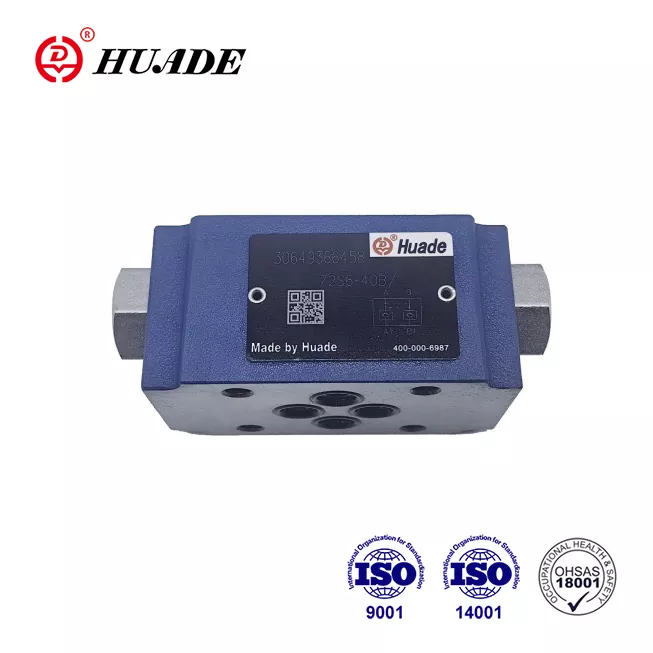

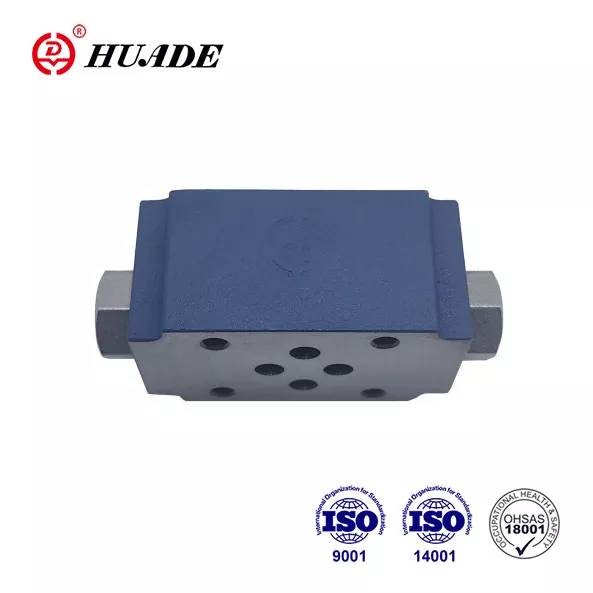

Коли гідравлічні системи потребують надійного утримання навантаження та герметичної ізоляції, інженери часто звертаються до багатошарової пластини зворотного клапана Z2S 6 від Bosch Rexroth. Цей пілотний клапан є надійним компонентом промислової гідравліки з 2013 року, пропонуючи простий монтаж і надійну роботу в різних сферах застосування.
Сендвіч-плита зворотного клапана Z2S 6 розроблена для розміщення між гідравлічними компонентами у вертикальному стосі, заощаджуючи простір, забезпечуючи істотний контроль потоку. Він забезпечує вільний потік в одному напрямку, блокуючи зворотний потік, доки сигнал пілотного тиску не звільнить його. Цей простий, але ефективний механізм робить багатошарову пластину зворотного клапана Z2S 6 особливо цінною в системах, де навантаження повинні залишатися нерухомими під час періодів простою.
Розуміння дизайну Z2S 6
Багатошарова пластина зворотного клапана Z2S 6 відповідає стандарту розміру NG6, також відомому як розмір 6 у гідравлічній термінології. Ця стандартизація означає, що він відповідає шаблону кріплення, визначеному в DIN 24340, ISO 4401-03-02-0-05 і NFPA T3.5.1 R2-2002 D03. Інженери цінують таку сумісність, оскільки вона дозволяє плавно інтегрувати клапан з існуючими гідравлічними системами по всьому світу.
Основна робота багатошарової пластини зворотного клапана Z2S 6 включає в себе підпружинений поршень і золотниковий механізм. Рідина вільно тече з боку обладнання (порти A1 або B1) до боку колектора (порти A2 або B2). Коли тиск намагається змінити напрямок, клапан щільно закривається з нульовим витоком. Для відкриття заблокованого клапана потрібен пілотний тиск у призначених портах керування, який механічно зсуває внутрішні компоненти, щоб забезпечити зворотний потік.
Bosch Rexroth пропонує багатошарову пластину зворотного клапана Z2S 6 у кількох конфігураціях. Стандартна версія блокує канали A і B. Одноканальні варіанти (Z2S 6 A або Z2S 6 B) ізолюють лише один порт, надаючи розробникам більше гнучкості в проектуванні схеми. Корпус клапана має товщину приблизно 11 мм у стандартних конфігураціях, хоча спеціальні версії з функціями попереднього відкриття розширюються до 21,5 мм.
Технічні характеристики, які мають значення
Багатошарова пластина зворотного клапана Z2S 6 витримує тиск до 315 бар (4568 фунтів на квадратний дюйм) при використанні гідравлічних рідин на основі мінерального масла. Потужність потоку досягає 60 літрів на хвилину, що підходить для більшості промислових застосувань. Ці цифри відображають перевірену продуктивність з оливою HLP 46 при 40°C, стандартній контрольній умові для гідравлічних компонентів.
Тиск розтріскування - це сила, необхідна для відкриття клапана для вільного потоку. Багатошарова пластина зворотного клапана Z2S 6 доступна в трьох варіантах тиску розтріскування: 1,5 бар, 3 бар або 6 бар. Нижчий тиск розтріскування забезпечує більш чутливу реакцію, тоді як вищі налаштування забезпечують міцніше закриття проти вібрації системи. Вибір залежить від ваших конкретних вимог до схеми та характеру ваших гідравлічних навантажень.
Допуск до температури залежить від матеріалу ущільнення. Стандартні ущільнення NBR працюють від -30°C до +80°C, охоплюючи більшість промислових середовищ. Для застосувань, пов’язаних із високими температурами або агресивними рідинами, ущільнення FKM розширюють нижню межу до -20°C, зберігаючи ту саму верхню межу. Багатошарова пластина зворотного клапана Z2S 6 також підходить для гідравлічних рідин, що піддаються біологічному розкладанню (типу HETG і HEES) і вогнестійких рідин, хоча рідини на водній основі HFC вимагають обмеження тиску до 210 бар.
В’язкість рідини може коливатися від 2,8 до 500 мм²/с без впливу на роботу клапана. Цей широкий діапазон означає, що багатошарова пластина зворотного клапана Z2S 6 функціонує належним чином, незалежно від того, чи ваша гідравлічна олива розріджена через нагрівання чи густа через холодні умови запуску. Клапан зберігає цілісність ущільнення в усьому спектрі в'язкості.
Сендвіч пластина зворотного клапана Z2S 6 є найкращою
Преси значною мірою покладаються на багатошарову пластину зворотного клапана Z2S 6, щоб запобігти дрейфу навантаження. Коли прес утримує матеріал між циклами, будь-який рух циліндра може зіпсувати заготовку. Блокування нульового витоку Z2S 6 утримує циліндр точно там, де його розташовує оператор, навіть під час тривалих пауз. Ця надійність усуває потребу в постійному тиску насоса для підтримки положення, заощаджуючи енергію та зменшуючи виділення тепла.
Підйомне обладнання представляє схожі проблеми. Гідравлічний підйомник, що підтримує вантаж, не витримує поступового опускання через внутрішній витік. Багатошарова пластина зворотного клапана Z2S 6 повністю ізолює підйомний циліндр, гарантуючи, що вантажі залишаються піднятими, поки оператор навмисно не опустить їх. Ця функція безпеки особливо важлива в тих випадках, коли люди працюють під високими платформами або транспортними засобами.
Автоматизовані виробничі лінії виграють від компактної конструкції багатошарової пластини зворотного клапана Z2S 6. Сучасна автоматизація вимагає багатьох приводів, що працюють у скоординованій послідовності, часто в обмеженому просторі. Конструкція сендвіч-пластини дозволяє вертикально розміщувати декілька клапанів на одному колекторі, мінімізуючи площу, зберігаючи повну функціональність кожного контуру. Ця економія простору безпосередньо перетворюється на більш компактні конструкції машин.
Варіанти багатошарової пластини зворотного клапана Z2S 6 із попереднім відкриттям вирішують конкретну проблему в системах із високим циклом. Коли заблокований клапан раптово випускається під повним тиском системи, швидка зміна потоку створює гідравлічний удар. Версії SO55 і SO150 включають контури попереднього розмикання, які поступово знижують тиск перед повним випуском. Цей плавний перехід зменшує рівень шуму, мінімізує знос компонентів і подовжує термін служби системи в додатках із частими циклами старт-стоп.
Рекомендації щодо встановлення
Монтаж багатошарової пластини зворотного клапана Z2S 6 вимагає звернення уваги на рівність поверхні. Шорсткість сполучених поверхонь на колекторі або базовій плиті повинна становити Ra 0,01/100 мм або більше. Це гладке покриття забезпечує належне ущільнення без надмірного затягування кріпильних болтів. Більшість виробників вказують гвинти з головкою M5 (ISO 4762) або різьблення 10-24 UNC для застосування в Північній Америці.
Момент затягування болтів залежить від кількості компонентів у вашому стосі. Простий двошаровий вузол використовує менший крутний момент, ніж складний колектор із кількома клапанами. Bosch Rexroth надає таблиці моментів затягування у своїй документації, але типові значення для гвинтів M5 коливаються від 5 до 7 Нм. Ключ полягає в рівномірному затягуванні в поперечному порядку для рівномірного розподілу затискної сили по ущільнювальних поверхнях.
Багатошарову пластину зворотного клапана Z2S 6 можна встановлювати в будь-якій орієнтації, хоча найбільш поширеним є вертикальне укладання. Горизонтальне або кутове кріплення працює чудово, якщо цього вимагає компонування вашої машини. Просто переконайтеся, що монтажні поверхні залишаються належним чином підтримуваними, а порти з’єднуються з вашими гідравлічними лініями. Внутрішня конструкція клапана не залежить від сили тяжіння, тому продуктивність залишається незмінною незалежно від положення.
Розробники гідравлічних схем повинні враховувати вимоги до пілотного керування під час планування установок. Стандартні версії Z2S 6 використовують внутрішній контрольний тиск із самого заблокованого порту. Спеціальні варіанти, такі як SO40, додають зовнішні порти керування G1/4 для незалежних пілот-сигналів. Версія SO60 відводить керуючий тиск до порту резервуара, що допомагає в схемах, де блокований тиск не повинен впливати на інші компоненти. Розуміння цих параметрів керування допоможе вам вибрати правильний варіант багатошарової пластини зворотного клапана Z2S 6 для конкретного застосування.
Технічне обслуговування та усунення несправностей
Багатошарова пластина зворотного клапана Z2S 6 вимагає мінімального обслуговування за нормальних умов експлуатації. Регулярна перевірка кожні 12-24 місяці виявляє потенційні проблеми, перш ніж вони спричинять збої системи. Перевірте наявність зовнішніх витоків навколо монтажних поверхонь і переконайтеся, що лінії керування пілотом не закриті. Забруднення є основним ворогом будь-якого гідравлічного клапана, тому підтримка належної чистоти рідини відповідно до ISO 4406 класу 20/18/15 захищає багатошарову пластину зворотного клапана Z2S 6 від передчасного зносу.
Якщо ваша система відчуває надмірний удар перемикання, коли клапан відпускається, подумайте про оновлення до версії з попереднім відкриттям. Варіант SO55 забезпечує помірну амортизацію, тоді як SO150 пропонує більш поступове зниження тиску. Ця модифікація часто усуває скарги на шум і зменшує навантаження на підключені компоненти, не вимагаючи серйозного перепроектування схеми.
Витік повз багатошарову пластину зворотного клапана Z2S 6 зазвичай свідчить про пошкодження ущільнювальних поверхонь забрудненням. Тверді частинки можуть проникнути в м’який ущільнювальний матеріал або подряпати металеві посадочні поверхні. Розбирання та чищення іноді відновлюють роботу, але заміна часто є більш економічною, враховуючи відносно низьку вартість цих компонентів. Під час заміни ущільнювачів завжди використовуйте оригінальні запчастини Bosch Rexroth, зазначені для номера моделі вашого клапана, щоб забезпечити належну посадку та сумісність матеріалів.
Помилка пілотного керування проявляється як нездатність звільнити заблокований потік. Зазвичай ця проблема виникає через сміття, що блокує невеликі пілотні проходи, або через неправильну подачу тиску пілота. Багатошарова пластина зворотного клапана Z2S 6 потребує достатнього тиску керування, щоб подолати як тиск розтріскування, так і будь-який тиск уловленого навантаження. Переконайтеся, що ваше пілотне джерело забезпечує достатній потік і тиск для надійної роботи. У системах з довгими лініями пілотного сигналу розгляньте можливість додавання акумулятора пілотного сигналу, щоб забезпечити швидке реагування.
Придбання багатошарової пластини зворотного клапана Z2S 6
Ціна багатошарової пластини зворотного клапана Z2S 6 залежить від конфігурації та джерела покупки. Стандартні моделі, такі як R900347495, зазвичай варіюються від 150 до 300 доларів США. Версії з попереднім відкриттям і спеціальні ущільнювальні матеріали збільшують базову вартість. Авторизовані дистриб’ютори пропонують оригінальні компоненти Bosch Rexroth із заводськими гарантіями та технічною підтримкою.
Офіційний магазин Bosch Rexroth забезпечує найповніший вибір і пряму підтримку виробника. Їхній веб-сайт містить докладні специфікації, моделі CAD та інформацію про сумісність багатошарової пластини зворотного клапана Z2S 6. Інженери цінують технічну документацію, доступну для завантаження, яка включає криві тиск-потік і розмірні креслення.
Регіональні дистриб’ютори часто підтримують місцеві запаси для швидшої доставки. [BuyRexroth.com](http://buyrexroth.com/) обслуговує онлайн-покупців за конкурентоспроможними цінами та швидкою доставкою в стандартних конфігураціях. Leader Hydraulics зосереджується на азіатських ринках, маючи місцеві запаси та підтримку. PHA-Auto у Таїланді надає регіональну експертизу для установок у Південно-Східній Азії. Ці дистриб’ютори досконально знають багатошарову пластину зворотного клапана Z2S 6 і можуть порекомендувати правильний варіант для конкретного застосування.
Більшість постачальників на оптові закупівлі мають право на оптові знижки. Якщо ваше виробництво потребує кількох сендвіч-пластин із зворотним клапаном Z2S 6, запит на загальну пропозицію часто показує кращу ціну, ніж замовлення окремо. Деякі дистриб’ютори також комплектують клапан із монтажними пристроями та ущільненнями за зниженими цінами.
Загальні альтернативи існують за нижчою ціною, іноді нижче 100 доларів. Ці продукти-клони можуть фізично відповідати схемі монтажу, але якість матеріалу та виробничі допуски часто не відповідають стандартам Rexroth. Для некритичних програм або тимчасового тестування може бути достатньо дешевших альтернатив. Однак системи, які вимагають надійної тривалої роботи, виправдовують інвестиції в оригінальні компоненти багатошарової пластини зворотного клапана Z2S 6.
Пояснення кодів замовлення
Розуміння коду замовлення Bosch Rexroth допоможе вам точно визначити потрібний вам варіант багатошарової пластини зворотного клапана Z2S 6. Формат відповідає цій моделі: Z2S 6 [конфігурація блокування] [тиск розтріскування] 6X [обробка поверхні] [матеріал ущільнення] [функції позиціонування] [спеціальні параметри].
Конфігурація блокування визначає, які порти ізолює клапан. Тире без літери означає блокування каналів А і В. Літера A означає, що канал A блокує, тоді як B тече вільно. Буква B змінює це розташування. Ця гнучкість дозволяє розробникам схем ізолювати певні порти приводу, не впливаючи на інші в тому самому колекторі.
Коди тиску розтріскування - це прості числа: 1 означає 1,5 бар, 2 означає 3 бар і 3 означає 6 бар. Цей вибір впливає на рівень тиску, перш ніж почнеться вільний потік. Позначення 6X вказує на серію компонентів розміру 6, яка залишається незмінною для всіх моделей Z2S 6 зі стандартною багатошаровою пластиною зворотного клапана.
Обробка поверхні позначається як J50 для пасивованих нержавіючих поверхонь, стійких до корозії в суворих умовах. У стандартних версіях цей код відсутній. Матеріал ущільнення відображається як V для FKM, коли це необхідно; в іншому випадку розуміються стандартні ущільнення NBR. Варіанти позиціонування включають /60 для розташування отворів і /62 для отворів і штифти, хоча штифти потрібно замовляти окремо за номером деталі R900005694.
Коди спеціальних функцій вказують на додаткові функції. SO40 додає зовнішні порти керування G1/4 для незалежних пілот-сигналів. SO55 і SO150 забезпечують ланцюги попереднього розмикання з різними характеристиками синхронізації. SO60 направляє пілотний злив до порту резервуара. Ці спеціальні варіанти багатошарової пластини зворотного клапана Z2S 6 відповідають особливим вимогам до схеми, які стандартні моделі не можуть відповідати.
Порівняння альтернатив
Інші виробники виробляють гідравлічні зворотні клапани, які конкурують із багатошаровою пластиною зворотного клапана Z2S 6. Серія D1VW від Parker пропонує схожу функціональність із конструкцією в стилі картриджа. Ці клапани витримують дещо вищий тиск (350 бар) і потік (80 л/хв), що має значення у важких умовах експлуатації. Однак конструкція картриджа вимагає іншої підготовки колектора порівняно з форматом сендвіч-пластини, що робить Z2S 6 таким універсальним.
Eaton пропонує зворотні клапани PVQ, які відповідають можливостям Z2S 6 за дещо нижчою ціною. Номінальний тиск досягає 345 бар з потоком близько 50 л/хв. Для застосувань, де достатньо зменшеної пропускної здатності, клапани Eaton є життєздатною альтернативою. Багатошарова пластина зворотного клапана Z2S 6 має переваги в доступності та документації, особливо для міжнародних проектів, де глобальна присутність Rexroth спрощує пошук джерел і підтримку.
Звичайні клапани-клони спокушають покупців цінами нижче 100 доларів, іноді досягаючи навіть 50 доларів. Ці продукти фізично відповідають шаблонам кріплення NG6, що робить їх механічно сумісними з системами, розробленими для багатошарової пластини зворотного клапана Z2S 6. Однак якість матеріалів і точність виготовлення безпосередньо впливають на надійність і термін служби. Клапани-клони часто мають вищі внутрішні витоки, непостійний тиск розтріскування та менший термін служби. Вони належним чином служать для тестування, створення прототипів або некритичних програм резервного копіювання, але виробничі системи виграють від оригінальних компонентів.
Багатошарова пластина зворотного клапана Z2S 6 виділяється в інтегрованих системах Bosch Rexroth, де інші клапани, насоси та елементи керування надходять від того ж виробника. Сумісність компонентів гарантована, документація є повною, а технічна підтримка розуміє всю систему. Ця екосистемна перевага часто переважує невелику різницю в ціні під час будівництва професійних гідравлічних установок.
Реальна продуктивність
Промислові користувачі постійно повідомляють про надійну роботу багатошарової пластини зворотного клапана Z2S 6 у різних сферах застосування. Розробники верстатів з ЧПК інтегрують ці клапани в гідравлічні схеми, що контролюють затискання інструменту та позиціонування деталей. Характеристика нульового дрейфу гарантує, що точність обробки не буде знижена під час пауз у циклі. Механічні майстерні, які працюють цілодобово, особливо цінують постійну продуктивність, яка вимагає мінімального втручання.
Виробники будівельного обладнання вказують варіанти Z2S 6 у схемах стабілізації та системах позиціонування стріли. Мобільна гідравліка стикається з складними умовами, включаючи вібрацію, екстремальні температури та вплив забруднення. Сендвіч-плита зворотного клапана Z2S 6 відповідає цим вимогам, зберігаючи невеликий розмір, необхідний для мобільних додатків з обмеженим простором. Сумісність із вогнестійкою рідиною розширює її використання в підземному шахтному обладнанні, де правила безпеки вимагають гідравлічних рідин HFC.
Автоматизовані складальні лінії демонструють цінність попереднього відкриття варіантів Z2S 6. Системи, що змінюються кілька разів на хвилину, створюють значний гідравлічний удар під час кожного переходу. Інженери повідомляють про помітне зниження шуму та більш плавну роботу після модернізації стандартних багатошарових блоків зворотного клапана Z2S 6 із версіями попереднього відкриття SO55. Ця модернізація часто подовжує термін служби підключених компонентів, зменшуючи стрибки напруги по всьому контуру.
Гідравлічні агрегати на промислових підприємствах використовують клапани Z2S 6 для ізоляції акумуляторних батарей і створення незалежних зон тиску. Компактна сендвіч-конструкція дозволяє складати складні колекторні вузли, які були б непрактичними з більшими менш стандартизованими компонентами. Техніки з технічного обслуговування цінують модульний характер цих установок, де окремі блоки багатошарової пластини зворотного клапана Z2S 6 можна замінити, не турбуючи суміжні компоненти.
Технічні ресурси та підтримка
Bosch Rexroth надає розширену документацію для багатошарової пластини зворотного клапана Z2S 6 через свій онлайн-портал. Основний довідковий документ, RE 21548, містить повні специфікації, криві продуктивності та розмірні креслення. Цей PDF-файл залишається у вільному доступі для завантаження, що гарантує інженерам у всьому світі доступ до точної інформації під час проектування гідравлічних систем.
Моделі САПР у різних форматах підтримують робочі процеси цифрового проектування. Файли STEP і IGES імпортуються безпосередньо в загальне програмне забезпечення для механічного проектування, що дозволяє належним чином перевіряти зазори та прокладати гідравлічні лінії. Ці моделі відповідають точним розмірам багатошарової пластини зворотного клапана Z2S 6, усуваючи припущення та зменшуючи помилки проектування, які можуть з’явитися під час фізичного встановлення.
Технічна підтримка Bosch Rexroth допомагає вирішити конкретні питання застосування. Їхні інженери можуть порекомендувати оптимальний варіант Z2S 6 для незвичайних умов експлуатації або допомогти усунути проблеми з продуктивністю в існуючих установках. Регіональні офіси зберігають знайомство з місцевими стандартами рідин і екологічними вимогами, гарантуючи, що поради враховують регіональні відмінності в гідравлічній практиці.
Технічний персонал дистриб’ютора часто надає першу підтримку багатошаровій пластині зворотного клапана Z2S 6. Багато дистриб’юторів наймають досвідчених гідравлічних техніків, які розуміють як продукт, так і загальні проблеми застосування. Цей місцевий досвід може бути особливо цінним під час початкового введення системи в експлуатацію або під час діагностики несподіваної поведінки складних схем.
Інтернет-спільноти та форуми обговорюють практичний досвід роботи з гідравлічними компонентами, включаючи Z2S 6. Ці розмови розкривають реальні рішення поширених проблем і іноді висвітлюють незадокументовані поради досвідчених користувачів. Хоча неофіційні джерела не повинні замінювати офіційну документацію, вони надають корисний контекст про те, як багатошарова пластина зворотного клапана Z2S 6 працює в різних галузях промисловості та застосуваннях.
Робимо правильний вибір
Вибір відповідного варіанту багатошарової пластини зворотного клапана Z2S 6 починається з розуміння ваших системних вимог. Обчисліть максимальний тиск, який буде відчувати ваш контур, і переконайтеся, що він залишається в межах номінального значення 315 бар для мінерального масла або 210 бар для рідин на водній основі. Виміряйте очікувану швидкість потоку, щоб підтвердити, що вона залишається нижче 60 л/хв. Ці базові перевірки гарантують, що клапан справляється з вашими умовами експлуатації без погіршення продуктивності.
Подумайте, чи ваша програма має переваги від функцій попереднього відкриття. Системи з частими змінами, чутливими навантаженнями або шумом часто виправдовують помірні додаткові витрати на варіанти SO55 або SO150. Більш плавні переходи, які вони забезпечують, зменшують навантаження на всю гідравлічну систему, потенційно запобігаючи поломкам інших компонентів. Для застосувань, які витримують навантаження протягом тривалого періоду часу з рідкісними випусками, моделі стандартного багатошарового зворотного клапана Z2S 6 працюють ідеально.
Вибір матеріалу ущільнення залежить від гідравлічної рідини та температури середовища. Стандартні ущільнення з нітрієвого каучуку (NBR) підтримують звичайні мінеральні масла та більшість біорозкладаних рідин у діапазоні від -30°C до +80°C. Якщо ваше застосування передбачає високі температури, агресивні рідини або часте перебування в холодному середовищі, ущільнення FKM забезпечують кращу довговічність. Багатошарова пластина зворотного клапана Z2S 6 з позначенням V містить ці вдосконалені ущільнення.
Бюджетні міркування збалансовують початкову вартість і довгострокову надійність. Оригінальні компоненти Bosch Rexroth коштують дорожче, але забезпечують передбачувану продуктивність протягом багатьох років. Загальні альтернативи спочатку економлять гроші, але можуть потребувати частішої заміни. Для критичних застосувань, де несподівані збої спричиняють втрати виробництва, підтверджена надійність сендвіч-пластини зворотного клапана Z2S 6 виправдовує свою ціну. Для менш критичних резервних ланцюгів або тимчасових установок дешевші альтернативи можуть мати економічний сенс.
Висновок
Багатошарова пластина зворотного клапана Z2S 6 являє собою зріле, добре перевірене рішення для гідравлічного утримання навантаження та регулювання потоку. Його стандартизований дизайн, надійна робота та широкі можливості конфігурації роблять його придатним для різноманітних промислових застосувань. Незалежно від того, чи потрібна вам проста блокування без протікання або складний контроль попереднього відкриття, існує варіант Z2S 6, який відповідає вашим вимогам.
Розуміння технічних характеристик допоможе вибрати правильну модель і уникнути проблем із сумісністю. Правильна установка забезпечує тривалий термін служби і безперебійну роботу. Регулярне технічне обслуговування рано виявляє проблеми, а доступ до оригінальних запчастин і технічної підтримки захищає ваші інвестиції. Багатошарова пластина зворотного клапана Z2S 6 продовжує обслуговувати гідравлічні системи по всьому світу, доводячи, що проста інженерна конструкція в поєднанні з якісним виробництвом створює компоненти, які просто працюють.
