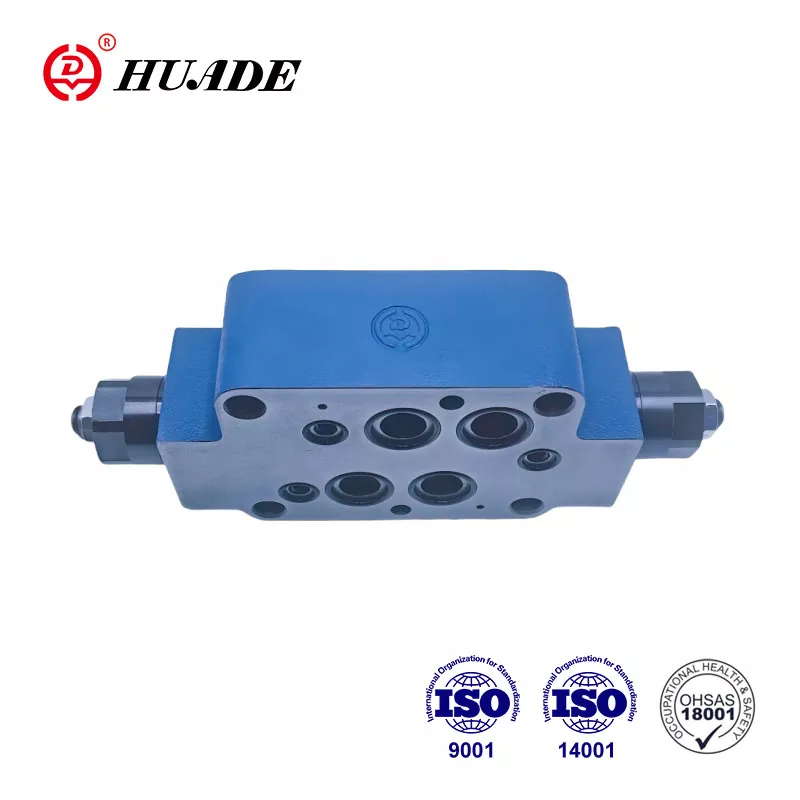

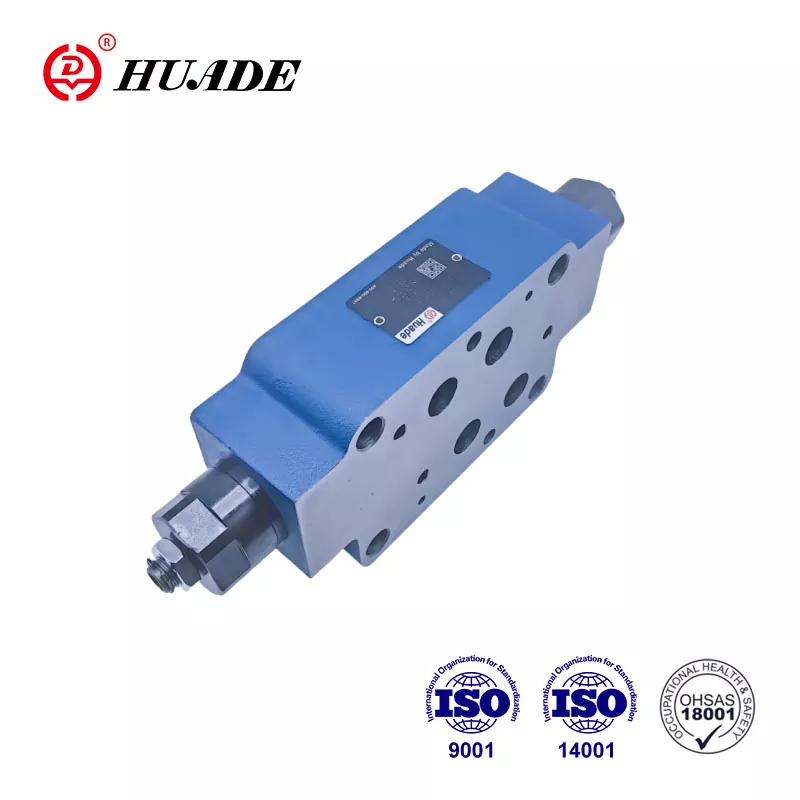

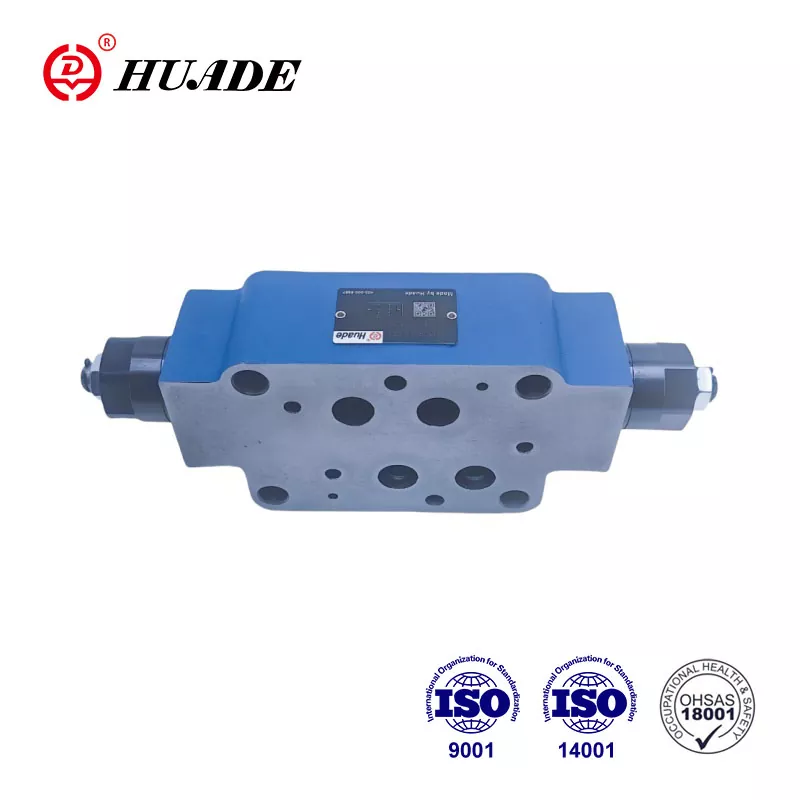

Зворотний дросель Z2FS 16

Конструкція сендвіч-пластини Клапани типу Z 2 FS 16 є подвійними дросельними/зворотними клапанами. Функція цього клапана полягає в тому, щоб контролювати вхідний або вихідний потік. Той факт, що Huade®  Z 2 FS 16 може замінити Rexroth®  Z2FS 16 3XB в основному завдяки довгостроковій співпраці з Rexroth. Завод суворо контролює якість продукції, і всі дросельні зворотні клапани відповідають міжнародним стандартам.

Параметр продукту дросельної зворотної заслінки Z2FS 16

Особливості продукту та застосування дросельного зворотного клапана Z2FS 16

особливості:

▶ Дизайн сендвічної тарілки

▶ Схема портів відповідно до DIN 24 340, від A, ISO 4401 і CETOP - RP 121H

▶ Обмеження основного або пілотного потоку за допомогою двох сервісних портів

▶ Контроль вимірювання на вході або виході.

застосування:

Зворотні дросельні клапани Z 2 FS 16 використовуються для обмеження основного або контрольного потоку масла в одному або двох сервісних портах.

Розріз і умовне позначення дросельного зворотного клапана Z2FS 16

Клапани типу Z 2 FS 16 - це подвійні дросельні/зворотні клапани у формі сендвіч-пластини. Два симетрично розташованих дросельних/зворотних клапанів обмежують потік (за допомогою регульованих дросельних золотників) в одному напрямку та дозволяють вільний зворотний потік в іншому напрямку.

Обмеження основного потоку

Подвійний дросель/зворотний клапан встановлюється між направляючим клапаном і підкладкою для зміни швидкості приводу (обмеження основного потоку).

Обмеження пілотного потоку

У випадку направляючих клапанів з пілотним управлінням подвійний дросель/запірний клапан може використовуватися для регулювання пілотної заслінки (обмеження пілотного потоку). У цьому випадку він встановлюється між головним клапаном і пілотним клапаном.

Конструкція подвійного дросельного/зворотного клапана, тип Z 2 FS 16 3XB

Принцип роботи гідравлічних систем
